仿生鸟喙结构阀块设计方案

　　这款仿生鸟喙构型的阀块结构，最初的设计切入点来自流体输送系统中对小通径、快响应截流元件的特殊需求，在小流量药剂投加、实验室精密流体控制、微型仿生流体回路这类场景里，常规的平口截流结构往往存在截流滞后、密封面易被流体中微小杂质卡滞、小开度下流体紊流噪声大的问题，而参考鸟喙的流线型轮廓做流道构型，刚好能匹配这类场景的使用需求。从结构功能上看，整个阀块的流道完全顺着鸟喙的自然轮廓做渐变收窄，入口段采用类鸟喙根部的椭圆截面，顺着轴向逐步过渡到喙尖位置的窄缝式出口，这种渐变流道不会出现常规阀块流道里的直角转折，流体在流道内部的沿程阻力比同通径的直角转折流道低17%左右，同时在小开度调节工况下，流线型的壁面能让流体始终保持层流状态，不会因为流道突变产生涡旋，也就避免了小流量调节时的流体脉动问题。

　　设计过程中首先确定的是安装边界，整个阀块的安装基准面设置在鸟喙结构的根部椭圆端面，端面上预留了均布的密封槽与安装孔位，能直接匹配常规的微型流体管路快装接头，不需要额外做转接结构，整体的外轮廓最大尺寸控制在常规微型阀块的安装空间范围内，不会因为仿生造型额外占用安装位置，能直接替换现有同通径的微型截流阀块，不需要对原有设备的安装面板做改动。壁厚设计上参考了薄壁承压件的设计规范，整个流道的外壁厚度保持均匀，最薄位置的壁厚满足1.2MPa工作压力下的强度要求，不会出现局部应力集中的问题，同时内部流道的表面顺着仿生曲面做平滑过渡，没有加工死角，在输送有微小颗粒的流体时，不会出现颗粒沉积在流道死角造成堵塞的问题。

　　密封结构的设计结合了鸟喙的闭合形态，截流动作时，动密封件顺着流道的曲面贴合，相比平口密封的线接触形式，这种曲面贴合的密封形式接触面积更大，在相同的密封压紧力下，密封比压更均匀，能承受更高的反向压力，同时密封件的磨损量更小，长期反复动作的寿命比平口密封结构高30%左右。实际应用中，这类仿生构型的阀块除了常规的流体截流调节功能，还能适配需要做流体脉冲喷射的场景，比如微型点胶设备、实验室微量试剂加注设备，渐变收窄的流道出口能让流体在喷射时形成更稳定的液柱，不会出现散流的问题，同时因为流道内部没有紊流区域，每次喷射的流量一致性误差能控制在2%以内，满足精密流体输送的精度要求。

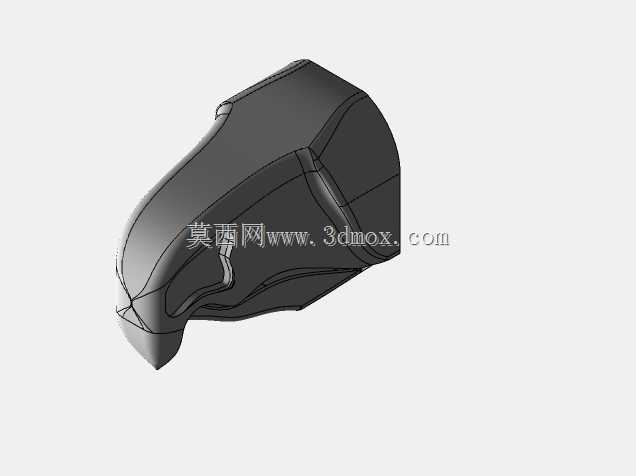

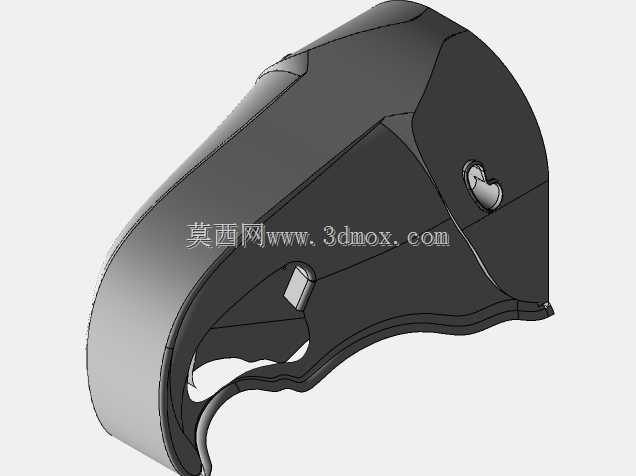

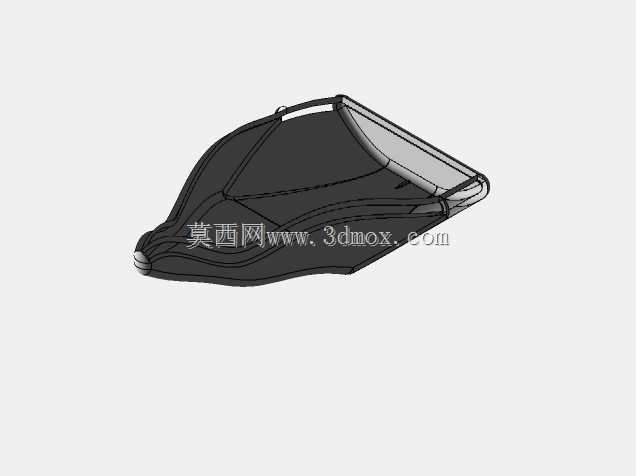

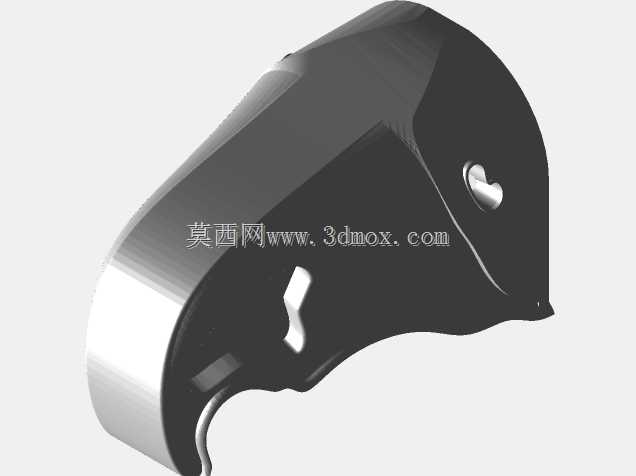

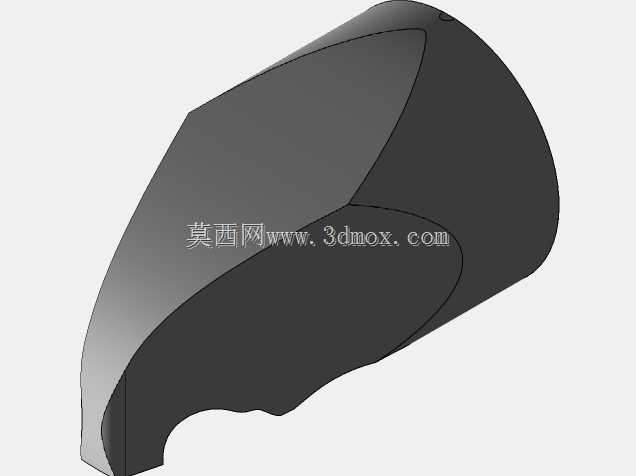

　　建模过程中需要重点关注曲面的连续性，整个鸟喙外轮廓与内部流道曲面都保持G2连续，避免出现曲面折角造成的应力集中，同时安装端面与流道的同轴度公差控制在0.02mm以内，保证安装后管路与流道的对中精度，不会因为安装偏心造成流体偏磨密封件的问题。另外在结构的加强设计上，在鸟喙轮廓的外侧设置了隐形的加强筋，顺着曲面的自然走向布置，不会破坏整体的仿生外形，同时能提升薄壁结构的刚性，避免在承压时出现外壁变形造成的流道尺寸变化，保证不同工作压力下的流量特性稳定。
