轻量化二氧化碳动力竞速小车结构设计

这类二氧化碳动力竞速小车，核心应用场景集中在青少年科技竞赛、工程结构力学教学验证、轻量化设计方案快速验证领域，不同于常规民用代步车辆，其核心设计目标是在固定动力源输出的前提下，尽可能降低运行阻力、压缩自身重量，以此获取最短的直线竞速时长。从实际使用逻辑来看，这类小车不需要设置转向、制动等复杂机构，全程沿固定平直轨道行驶，动力完全依靠预装的二氧化碳气瓶瞬间释放的高压气体产生反向推力，整个行驶过程时长通常在数秒内完成，因此结构上的每一处重量冗余、每一处不必要的摩擦阻力，都会直接影响最终的竞速成绩。

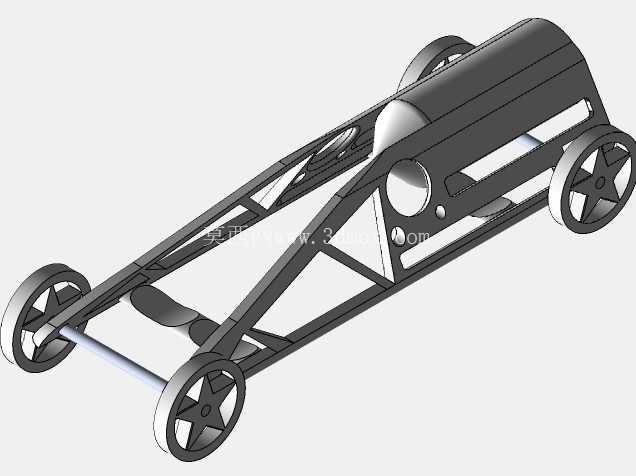

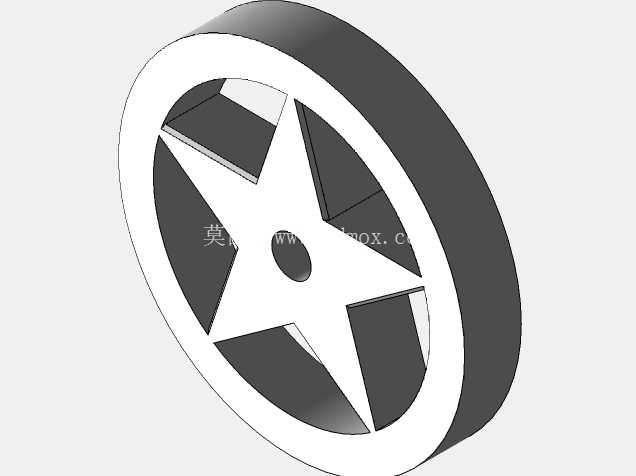

在功能特性上，该结构采用了镂空桁架式的车体主框架，没有采用整块板材切割的实体车体方案，框架的受力杆件完全沿行驶过程中的载荷传递路径布置：气瓶安装位设置在车体前部重心区域，通过环形定位孔与侧向限位凸台完成气瓶的径向固定，避免高压气体释放瞬间的反冲力造成车体姿态偏移；车轴采用等直径光轴结构，直接穿接在框架末端的轴孔内，取消了额外的轴套、轴承座等附加连接件，轮组与车轴的配合采用小间隙公差设计，既保证车轮转动的顺滑度，又避免配合间隙过大造成车轮行驶过程中的摆振。车轮部分采用星形辐条的一体化结构，没有额外的轮毂装饰件，辐条的截面形状经过优化，在保证轮体径向承载能力的前提下，尽可能削减辐条与轮辋的非受力区域材料，配合车轴部分的轻量化处理，整套行走机构的重量控制在极低水平，整车总重量被严格限制在29克以内，其中轮轴组件的减重幅度达到21.3克，这一重量控制水平在同级别竞速结构中具备明显的竞争优势。

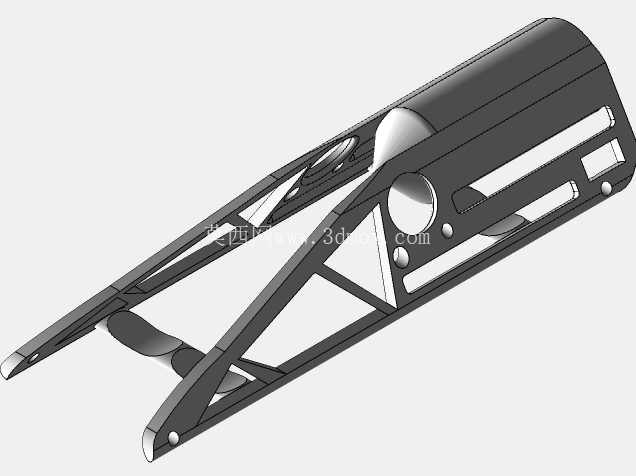

从设计思路层面，整个结构的建模过程完全围绕“力流最短、重量最轻、阻力最小”三个核心原则展开：首先确定动力源的安装位置，将二氧化碳气瓶的轴线与车体纵向中心线完全重合，保证推力方向与行驶方向完全一致，避免侧向分力造成的行驶轨迹偏移；其次围绕气瓶安装位搭建主承力框架，两根纵向主弦杆从车头位置一直延伸至后轮安装处，中间通过斜向支撑杆件形成稳定的三角形桁架结构，所有杆件的连接位置都做了圆弧过渡处理，避免应力集中造成的结构失效，同时所有非承力区域的材料全部做镂空切除，框架上开设的大小不等的圆孔，一方面是为了进一步削减车体重量，另一方面也可以作为气流通道，降低行驶过程中的空气阻力。行走系统的设计上，前后轮的轮距保持一致，轮轴的安装位置经过重心配平计算，使得整车在静止状态下的重心落在前后轮轴之间靠近动力源的位置，避免加速过程中出现车头抬起、后轮抓地力不足的问题；车轮的轮缘做了小角度的倒角处理，降低与轨道侧面接触时的滑动摩擦，轮面采用窄幅设计，尽可能减小与轨道接触面的滚动阻力。

在安装边界与尺寸适配方面，整个车体的长度、宽度、高度尺寸完全匹配常规二氧化碳竞速赛的赛道与发射装置规范：车体前部的触发端结构可以直接适配标准发射机构的卡位，不需要额外加装转接配件；气瓶安装孔的直径与常用的8克二氧化碳压缩气瓶外径匹配，安装时只需要将气瓶推入定位孔，配合发射机构的刺针即可完成动力触发；轮轴的伸出长度严格控制在轨道轮槽的宽度范围内，不会出现轮轴与轨道侧壁剐蹭的问题；整车的最低点离地高度经过校核，在保证不与轨道表面发生剐蹭的前提下，尽可能降低重心高度，提升高速行驶过程中的姿态稳定性。整个结构没有采用任何非金属连接件，所有部件均为一体化硬质结构设计，不需要额外的粘接、紧固件连接，既减少了装配环节的误差累积，也避免了高速行驶过程中连接件脱落造成的故障。对于结构设计从业者而言，这类极简竞速结构的设计逻辑，同样可以迁移到其他对重量、阻力有严格要求的轻量化移动载具设计中，其力流优化、冗余材料去除、公差配合控制的思路，具备很强的工程参考价值。
