Fisher MT-6225转台Platter磁环结构

　　该环形构件是为Fisher MT-6225型号转台配套设计的核心承载磁路部件，主要应用于高精度回转支撑类设备的磁驱定位场景，在音频播放设备的唱盘回转系统、小型精密回转工作台的磁悬浮支撑结构中都能见到同类结构的应用逻辑。这类磁环的核心作用是通过排布规律的永磁体形成均匀的周向磁场，为转台提供无接触的磁悬浮支撑或者无刷直驱的励磁基础，相比传统的轴承支撑结构，能够大幅降低回转过程中的机械摩擦阻力，减少运行过程中的振动传递，提升回转运动的平稳性，尤其适合对回转抖动、运行噪音有严苛要求的精密回转场景。

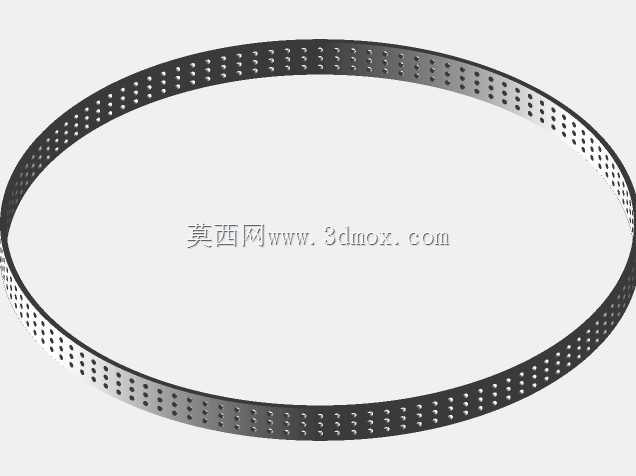

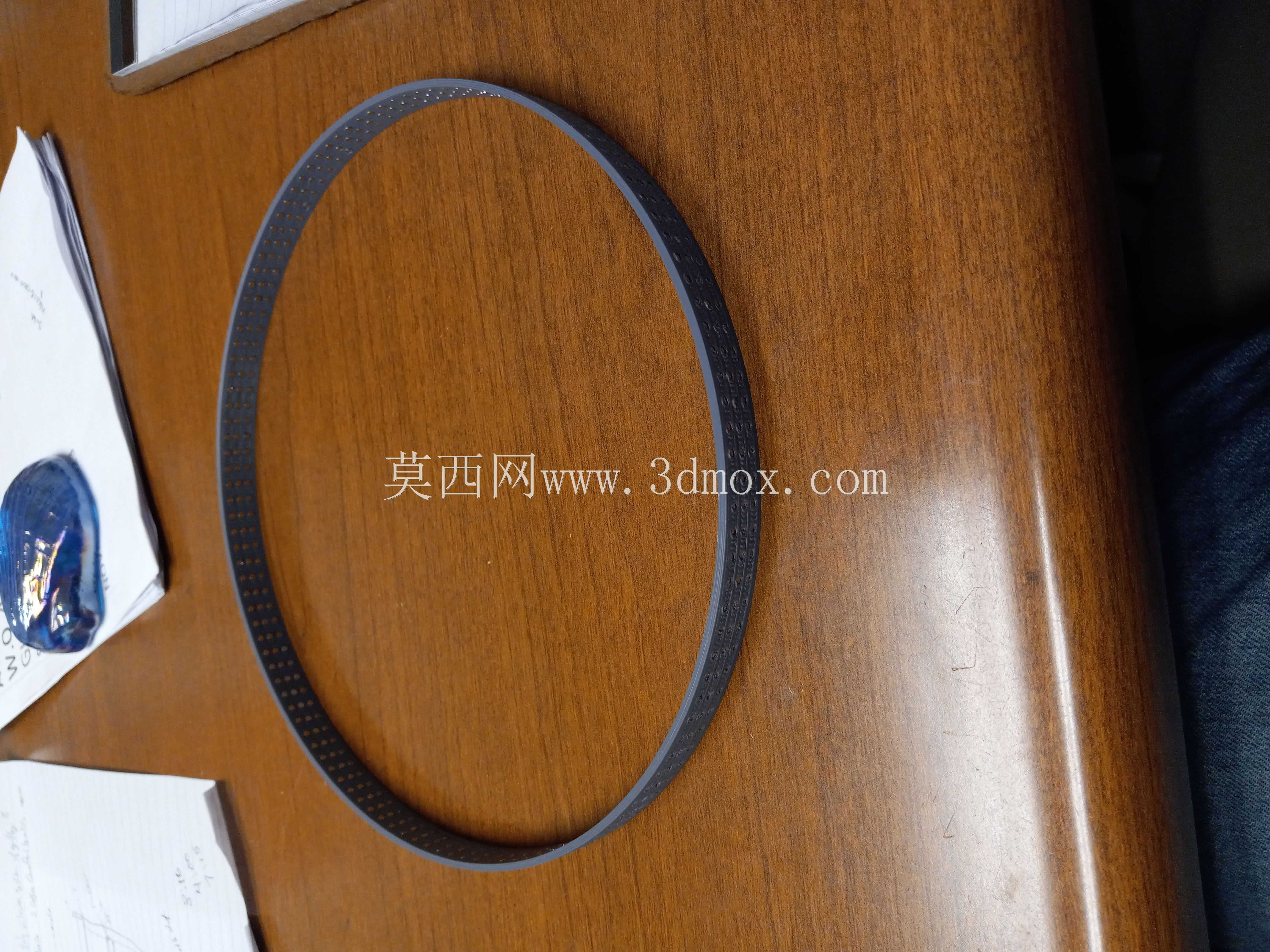

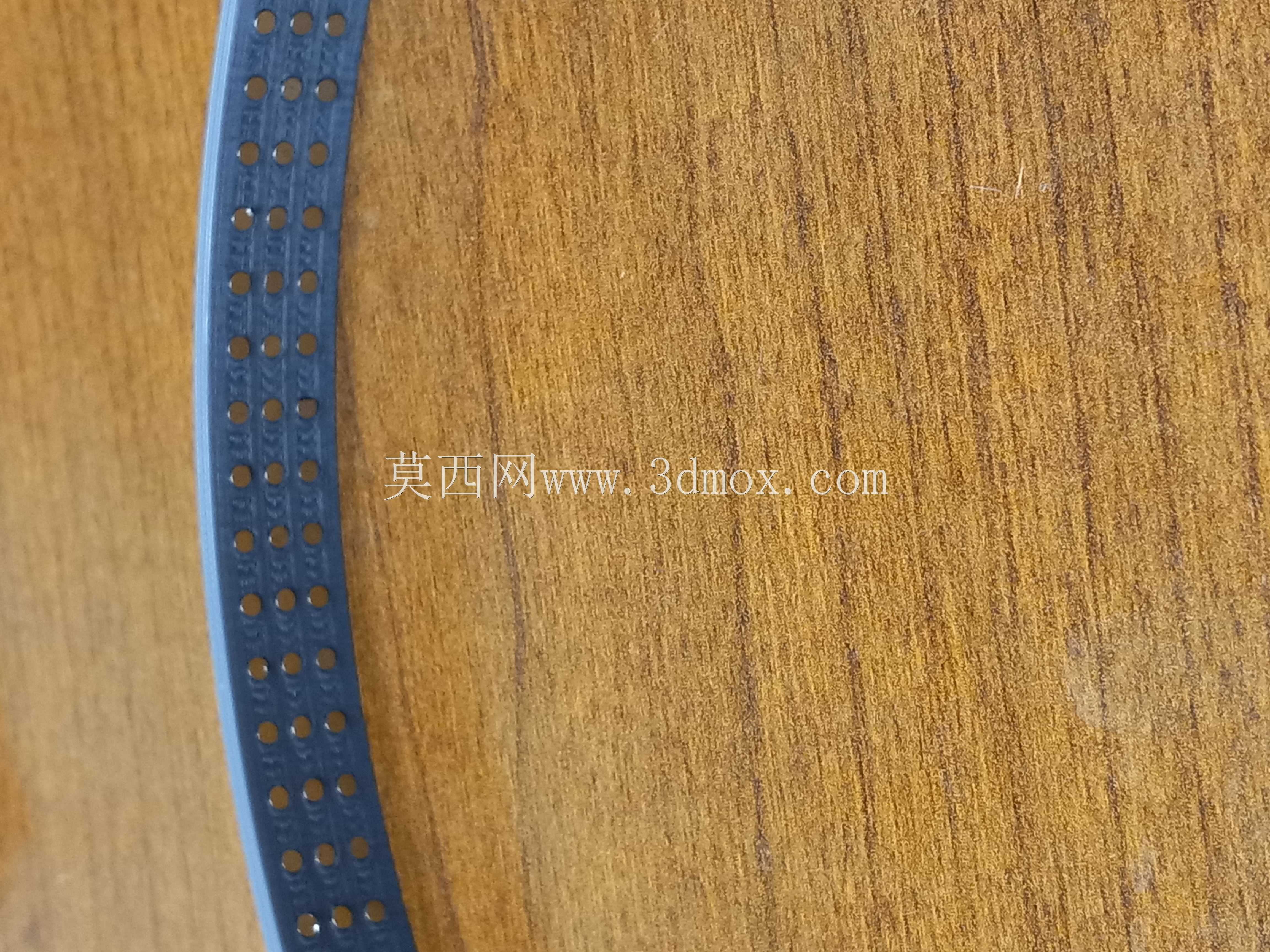

　　从结构设计逻辑来看，该磁环整体为薄壁环形结构，环体上设置有三排规整的磁体安装孔位，每排沿环体周向均匀排布120个安装位，单孔适配尺寸为2mm×2mm的圆柱形永磁体。磁体的磁极排布采用周向交替分组的逻辑，同一径向截面上三个垂直方向的磁极保持一致，沿周向每一组同极性磁体排布完成后，下一组切换为相反极性，以此形成沿周向连续交替的闭合磁路，避免磁场出现局部断层或者磁场强度不均的问题，保障转台回转过程中磁作用力的连续性与均匀性。

　　在安装边界的设计考量上，该磁环的薄壁结构需要匹配转台的转盘基座内径，环体的轴向宽度需要与转台底座上的对应磁路组件保持对齐，安装时需要保证环体的同轴度公差控制在合理范围内，避免因偏心导致周向磁场分布不均，进而引发转台回转过程中的径向力波动。磁体安装孔的深度设计需要完全容纳2mm长度的圆柱磁体，保证磁体安装后端面与环体表面齐平，既避免磁体突出造成的装配干涉，也防止磁体凹陷导致的气隙过大影响磁场作用效率。环体本身的材质选用非导磁工程材料，避免对永磁体的磁场分布造成干扰，同时保证环体具备足够的结构强度，在磁体吸附作用力以及回转离心力的作用下不会出现形变或者孔位错位的问题。

　　在实际装配过程中，磁体的装填需要严格按照磁极排布顺序逐组安装，避免出现磁极装反的情况，一旦单个磁体磁极装反，会造成局部磁场紊乱，轻则导致转台运行阻力增大、回转平稳性下降，重则可能出现磁路抵消导致转台无法正常悬浮或者驱动。三排孔位的平行度设计也经过校核，保证每一排磁体形成的磁场环带都能与底座上对应的导磁或者励磁组件精准对齐，最大化磁场的利用效率，减少漏磁带来的作用力损耗。这类环形磁路结构的设计难点在于平衡磁体排布密度与环体结构强度的关系，孔位过密会导致环体薄壁处的结构强度不足，在装配或者使用过程中容易出现断裂；孔位过疏则会导致磁场的周向分辨率不足，无法为转台提供平滑连续的磁作用力，容易在低速回转时出现顿挫感。该设计中每排120个磁体的排布密度，是在匹配对应转台的尺寸规格、磁作用力需求以及结构强度冗余后确定的参数，既保证了周向磁场的均匀度，也预留了足够的环体结构强度，能够满足长期稳定运行的需求。

　　从应用场景的适配性来看，这类磁环结构除了在音频唱盘转台中使用，其设计逻辑也可以延伸到小型高精度回转工作台、光学检测设备的回转载台、精密分度装置等需要低摩擦平稳回转的设备中，只需要根据对应设备的转台尺寸、负载需求、磁作用力大小调整环体直径、磁体规格以及排布排数即可复用该设计逻辑。在三维建模过程中，这类环形阵列孔位的建模需要注意阵列角度的精准计算，120个孔位沿360度周向均匀排布，单个孔位的周向间隔角度为3度，建模时需要保证每个孔位的角度公差控制在极小范围内，避免累积误差导致最后一个孔位与第一个孔位的间距出现偏差，影响磁体排布的均匀性。同时环体的曲面弧度需要与转台的安装基面完全贴合，保证装配后环体不会出现翘曲，保障所有磁体的端面都处于同一水平面上，让磁路的气隙保持一致。
