仿生四爪式机械抓取鸟爪结构设计

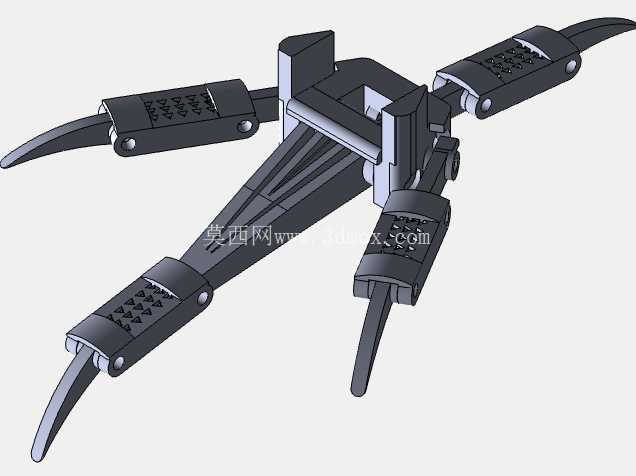

　　这款仿生鸟爪式抓取机构，核心设计逻辑参考了猛禽足部的骨骼铰接逻辑与肌腱收束原理，将生物结构的力学优势转化为可工程落地的机械执行端，目前主要适配小型巡检无人机、桌面级分拣机器人的末端执行场景，也可作为特种侦察机器人的越障挂接部件使用。从实际工况适配来看，这类多爪铰接结构相比常规两指平行夹爪，对不规则外形物体的包覆性更强，抓取时的接触点分散，不会对薄壁、易形变的被抓物造成局部压损，在抓取树枝状、杆状、不规则曲面物体时，四个爪指可自适应贴合物体外轮廓，单爪指的铰接处预留了15度的自适应偏转余量，不需要额外加装力传感器就能实现一定范围内的柔性抓取。

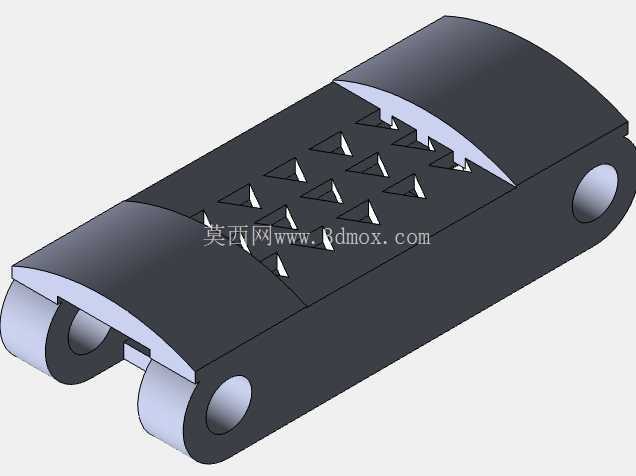

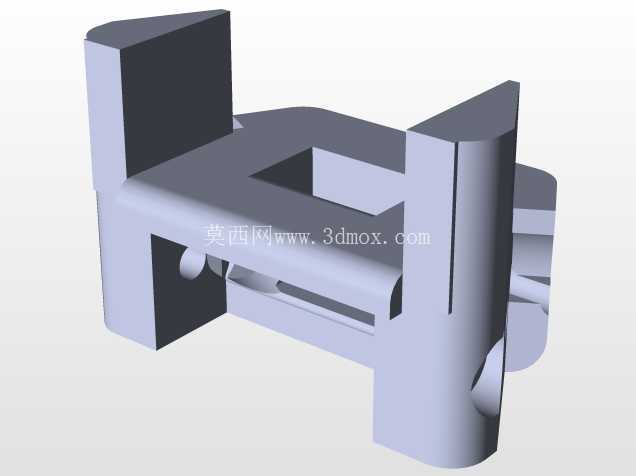

　　结构设计上，主体基座采用一体化铣削成型的安装位，中心预留了标准的舵机安装腔，四个爪指分别通过销轴铰接在基座的四个对称支耳上，每个爪指分为两节指节，指节之间同样采用销轴连接，铰接孔内预留了衬套安装槽，可填充聚四氟乙烯衬套降低反复开合的磨损量，爪指内侧加工有阵列式的防滑齿槽，齿槽深度0.8mm，齿顶角120度，既保证抓取时的摩擦力足够，又不会因为齿尖过于尖锐划伤被抓物表面。

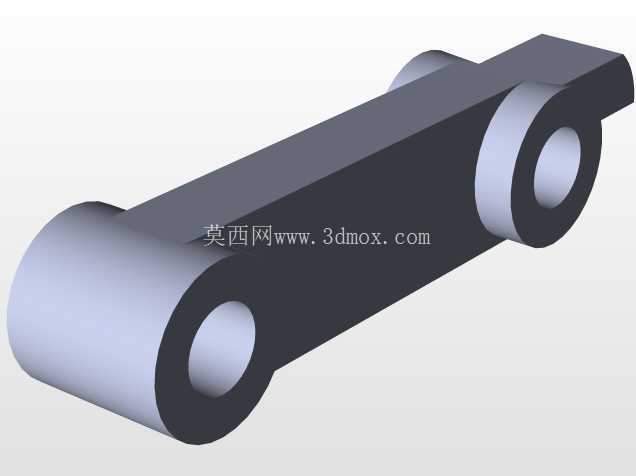

　　从安装边界来看，基座中心的安装孔位适配标准30mm间距的舵机输出法兰，整体收拢状态下最大外径62mm，完全展开时爪尖最大跨距145mm，单爪指完全收拢时的指尖行程为38mm，可适配直径10mm到60mm范围内的杆状物体抓取，整体结构的重量控制在120g以内，不会给搭载平台带来过大的负载负担。设计过程中特意调整了每个爪指的铰接点位置，让舵机输出的拉力通过连杆传递到指节时，力的传导方向始终沿着指节受力的切线方向，减少力的损耗，经力学仿真验证，在舵机输出扭矩15kg·cm的情况下，单爪的最大抓取力可达8N，能够稳定抓取重量500g以内的物体，且在抓取过程中四个爪指的闭合速度保持一致，不会出现偏载导致的物体滑脱问题。

　　爪尖部分采用了圆弧过渡的楔形设计，既可以在挂接场景下勾住横杆、树枝等支撑物，也不会因为尖端过于锋利造成安全隐患，每个指节的侧面都预留了减重槽，在保证结构强度的前提下尽可能降低整体重量，基座背部设计有走线槽，可将舵机的连接线从槽内引出，避免爪指开合过程中夹损线缆。在实际应用场景中，搭载这类爪部结构的巡检无人机可在野外作业时停靠在树枝、电线上，减少悬停带来的电量消耗，延长作业时间；桌面分拣场景下，这类爪部可适配不同形状的小型工件分拣，不需要频繁更换夹爪；在特种作业场景中，还可通过调整爪指的防滑齿材质，实现对水下、高湿环境下物体的稳定抓取。结构的铰接间隙控制在0.1mm以内，既保证转动顺畅，又不会因为间隙过大导致抓取精度下降，所有销轴均采用标准不锈钢销轴，方便后期维护更换，整体结构的零件通用化率达到85%以上，大部分零件都可采用常规的铣削、冲压工艺加工，不需要特殊的定制工装，加工成本可控。
