双钩壁挂式长板承托固定支架结构

在车间工位器具排布、民用墙面收纳、工业管线辅件固定这类场景里，壁挂式承托构件一直是兼顾空间利用率与安装可靠性的核心选择，这款双钩结构的长板壁挂支架，就是针对圆柱类、长轴类物件的墙面固定需求开发的结构件。从实际使用场景来看，这类支架常被用在生产车间的工具墙挂载长柄作业工具、洁净车间墙面固定管状输送辅件、家居场景收纳长条形运动器材或是厨卫空间挂载杆类洁具，相比单钩结构，它的双承托位设计能避免被承托物件出现轴向转动、单侧滑脱的问题，承托稳定性提升非常明显。

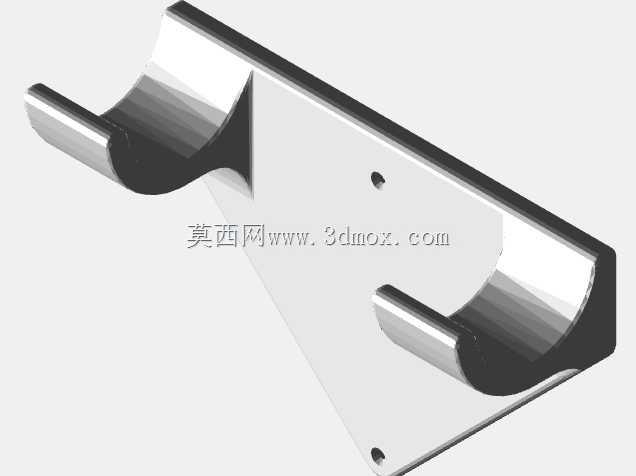

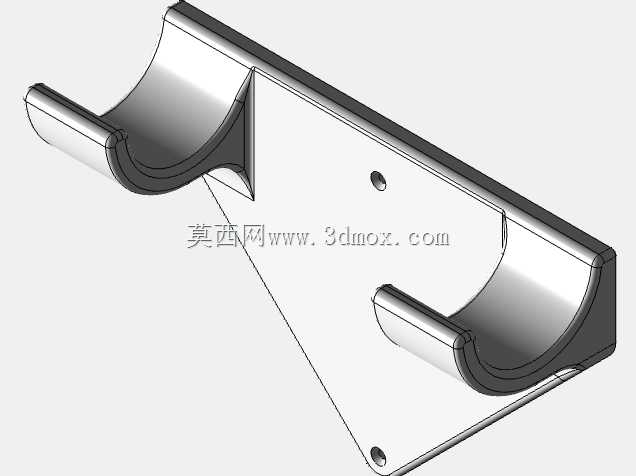

从结构设计思路上看，这款支架采用一体化弯折成型的主体思路，安装基板为平直矩形板件，板面上预留两个沉头安装孔位，孔位沿基板竖向中轴线对称排布，安装时可适配膨胀螺丝、自攻螺丝两类常见墙面固定件，沉孔设计能让螺丝头部完全没入板件平面，不会出现凸起刮蹭被承托物件的问题。两个挂钩承托位从基板同侧向外延伸，承托面采用圆弧过渡的U型槽结构，槽体内径匹配常规直径的圆管、长杆类物件，挂钩末端做了向上的小幅度翻边，这个细节设计能避免物件受外力晃动时从挂钩前端滑出，同时翻边位置做了圆角钝化处理，不会在取放物件时刮伤表面涂层或是划伤操作人员手部。

安装边界方面，这款支架的基板长度适配常规墙面龙骨间距，两个安装孔的中心距刚好匹配常见的墙面预留孔位或是轻钢龙骨的固定点位，不需要额外在墙面做过多的打孔处理，单块支架的承重通过基板与墙面的全贴合面分散，不会出现应力集中导致的墙面破损问题。挂钩的伸出长度经过测算，既保证被承托物件与墙面之间留有足够的间隙，避免物件贴墙造成的墙面磨损、物件受潮问题，又不会因为伸出过长导致支架受力力矩过大，降低长期使用后的结构变形风险。两个挂钩的中心距根据常见长杆类物件的重心分布设置，挂载时物件的重心刚好落在两个挂钩的中间位置，不会出现单侧偏重导致的物件倾斜、支架受力不均的问题。

从功能特性上看，这款支架没有多余的活动构件，一体化结构不存在装配松动的隐患，表面没有复杂的凹凸结构，日常清洁维护非常方便，不管是工业场景的油污积灰，还是民用场景的水渍灰尘，都可以直接擦拭清理。U型承托槽的圆弧半径做了通用化设计，不需要额外加装衬垫就可以适配一定直径范围内的圆杆、圆管类物件，如果需要挂载表面易刮花的物件，也可以在槽内粘贴橡胶垫提升摩擦力，同时保护物件表面。在实际选型使用时，这类支架可以单组使用挂载短尺寸杆类物件，也可以多组沿水平方向同高度排布，挂载长尺寸的管材、板材类物件，排布时只需要保证各组支架的承托槽处于同一水平面上，就可以保证被承托物件的水平度，不会出现局部受力过大的问题。

结构建模过程中，这类构件需要重点关注弯折处的圆角处理，避免直角弯折造成的应力集中问题，同时安装孔的沉头深度要匹配常用螺丝的头部尺寸，保证安装后板面的平整度。承托槽的曲面曲率要连续，避免出现折线棱角，防止取放物件时出现卡滞、刮蹭的问题。挂钩末端的翻边角度控制在15度到20度之间，角度过小起不到防脱作用，角度过大则会增加物件取放的阻碍。整个支架的板厚选择根据目标承重确定，常规民用场景选用1.5mm到2mm的冷轧钢板就可以满足承重需求，工业重载场景则可以适当增加板厚，或是在基板背面增加加强筋结构提升整体刚性。
