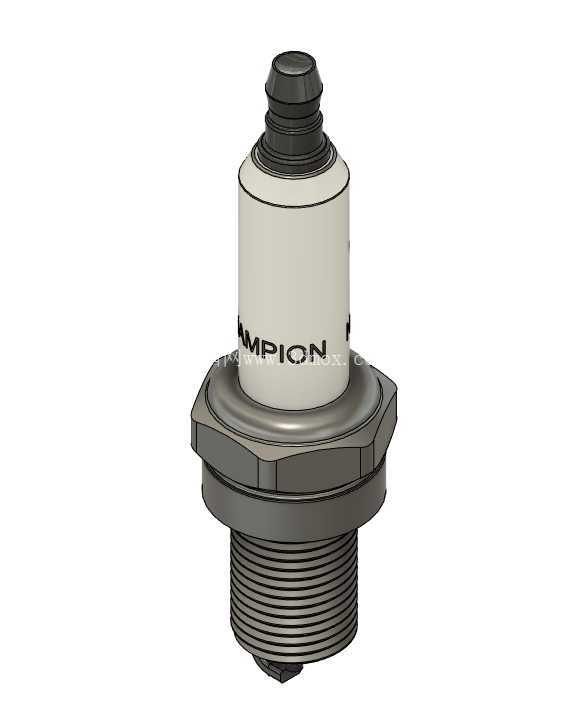

冠军牌N12042M型工业火花塞结构设计

　　这款火花塞的结构设计完全围绕内燃机点火工况的实际需求展开，首先从安装适配性来看，下部的外螺纹结构是核心安装基准，采用标准公制细牙螺纹设计，螺纹段长度经过精准校核，能够适配对应压缩比的内燃机缸盖安装孔深度，安装时配合六角壳体的对边尺寸，可使用标准套筒完成额定扭矩的紧固，既保证密封面与缸盖贴合紧密，避免燃烧室漏气，又不会因旋入过长触碰活塞顶部造成运动干涉。上部的陶瓷绝缘体采用高铝瓷材质，表面做了釉面处理，既具备足够的介电强度承受上万伏的点火高压，又能在高温燃烧室环境下保持绝缘性能稳定，同时伞棱结构的设计可以增加表面爬电距离，避免积碳、油污附着后出现高压漏电的问题。顶部的接线端子采用卡扣式结构，能够与高压点火线的接头可靠卡接，

　　在发动机运行的振动环境下不会出现松脱断电的情况，端子根部的密封结构可以阻挡水汽、灰尘进入绝缘体内部，避免内部绝缘失效。中间的金属壳体承担了散热、安装定位、接地的多重作用，六角下方的密封垫圈采用铜质包覆结构，安装受压后能够充分填充缸盖安装面的微观不平度，实现燃烧室的可靠密封，同时金属壳体的导热路径经过优化，能够将电极吸收的燃烧热量及时传导到缸盖水套，保持火花塞自身的工作温度在合适区间，既不会因为温度过高产生早燃、电极烧蚀，也不会因为温度过低导致积碳堆积影响点火。下部的电极结构采用中心电极加侧电极的经典布局，中心电极与陶瓷绝缘体之间采用导电密封玻璃粉封接，既保证导电可靠，又实现了燃烧室与上部接线腔的气体密封，侧电极焊接在壳体下端面，

　　电极间隙经过精准设定，能够保证点火时的火花能量足够击穿混合气，同时兼顾电极的使用寿命，避免长期使用后间隙过大导致点火能量不足。从实际应用场景来看，这款火花塞可适配通用小型汽油机、固定式工业内燃机、园林机械动力、小型发电机组等多种设备的点火系统，在设计建模过程中，所有配合尺寸都严格遵循点火部件的行业通用规范，螺纹精度、六角对边尺寸、绝缘体突出长度、电极间隙等参数都经过实际工况的适配校核，能够直接用于同型号产品的结构参考、逆向设计或者教学演示。建模时对各个零件的装配关系做了完整还原，陶瓷绝缘体与金属壳体之间的滚压收口结构、内部密封层的位置、电极的焊接位置都按照实物比例还原，没有做简化处理，能够清晰展示火花塞的内部构造和装配逻辑，

　　对于刚接触内燃机零部件设计的工程师来说，可以通过这个模型理解点火部件的设计要点，比如热阻值匹配与壳体长度、绝缘体突出量的关系，安装扭矩与螺纹规格、密封垫圈材质的匹配逻辑，高压绝缘结构的爬电距离设计思路。在实际选型替换时，只需要核对螺纹规格、旋合长度、六角对边尺寸、热值参数这几个核心边界，就可以判断该型号是否适配目标设备，模型中还原的所有外形尺寸都可以作为选型时的安装边界参考，避免出现安装干涉、密封失效的问题。
