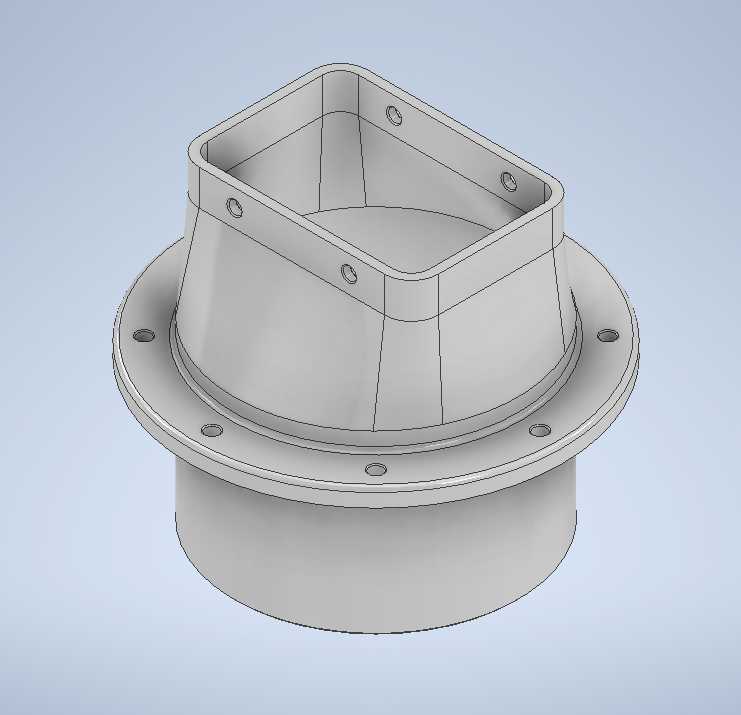

天沟排水用2x3变径带孔法兰连接件

　　在民用建筑屋面排水、工业厂房屋面有组织排水系统、户外构筑物导水结构的施工与改造场景中，这类变径法兰是衔接方形天沟/排水沟与圆形排水立管的核心过渡部件，很多现场施工人员都遇到过方形排水槽出口与标准圆形排水管尺寸不匹配的问题，强行拼接容易出现接缝渗漏、排水阻力陡增、结构受力不均开裂的问题，这款连接件就是专门针对这类衔接痛点设计的。从结构设计逻辑来看，上部采用2x3规格的方形接口，内壁做了顺滑的锥面过渡，没有直角突变的流道结构，能避免排水过程中杂物在转角处淤积堵塞，方形接口的法兰边均匀布置了4个安装孔，孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出法兰面影响与天沟出口的贴合度，密封垫铺设时也不会被螺栓头硌破，能有效保证接缝处的密封性能。

　　下部圆形法兰盘沿圆周均匀分布6个安装孔，适配常规同规格圆形排水立管的法兰安装尺寸，法兰盘厚度经过受力校核，能承受满管排水时的水流冲击载荷，也能适配屋面长期受风载、温度变形带来的微小位移，不会出现法兰变形撕裂密封垫的情况。下部的圆形承插段长度经过优化，既可以插入排水立管内部保证对接同轴度，又不会因为插入过深挤占管道过流断面，承插段外壁做了细微的防滑纹路，打密封胶或者粘接时能提升粘接强度，避免长期使用后接口脱落。

　　设计过程中重点考量了排水流态的优化，方形到圆形的过渡段采用渐变的曲面结构，而非生硬的折线拼接，能让水流从方形截面平顺过渡到圆形截面，减少局部水头损失，提升排水效率，尤其是在暴雨天气大流量排水时，平顺的流道能避免出现涡流、气堵的问题，降低排水噪音的同时也能减少水流对管壁的冲刷磨损。安装边界方面，上部方形法兰的外轮廓尺寸比2x3的槽口单边宽出15mm，足够铺设密封垫和布置紧固螺栓，不需要额外在天沟出口处做加宽处理，下部圆形法兰的外径比对接立管外径大40mm，安装时螺栓有足够的操作空间，不需要使用特殊的加长扳手，普通套筒扳手就能完成紧固作业。

　　整体结构采用一体成型的设计思路，没有拼接焊缝，从根源上避免了焊缝处锈蚀渗漏的隐患，所有棱角位置都做了R2-R3的圆角处理，既可以减少应力集中提升结构强度，也能避免安装施工时锋利棱角划伤作业人员。在实际应用中，这类法兰不仅可以用在新建屋面的排水系统安装，也适配老旧小区排水系统改造、厂房天沟排水升级、户外露台排水改造等场景，不管是粘接连接的PVC排水系统，还是螺栓紧固的金属排水系统，都能通过更换配套密封件实现适配，不需要对原有天沟或者立管做大规模的切割改造，能大幅降低现场施工的工作量，缩短施工周期。针对北方地区冬季冻胀的问题，过渡段的壁厚做了针对性加强，能承受结冰膨胀带来的挤压力，不会出现低温下冻裂的情况，法兰孔的位置公差控制在±0.2mm以内，现场安装时不需要额外扩孔调整，能直接对位安装，降低现场安装的容错成本。
