空调内部专用长条形阀块结构设计

该阀块是家用及商用空调系统冷媒回路中的核心结构部件，主要承担冷媒通断切换、流路分配的功能，安装在空调室内机或室外机的冷媒管路衔接位置，属于空调制冷循环系统中不可缺少的流体控制载体。从实际应用场景来看，这类长条形阀块多用于多联机或者风管式空调的内部管路集成，替代传统分散布置的多个接头与短管，减少管路焊点数量，降低冷媒泄漏风险，同时压缩阀组整体占用的安装空间，适配空调内部紧凑的腔体布局。

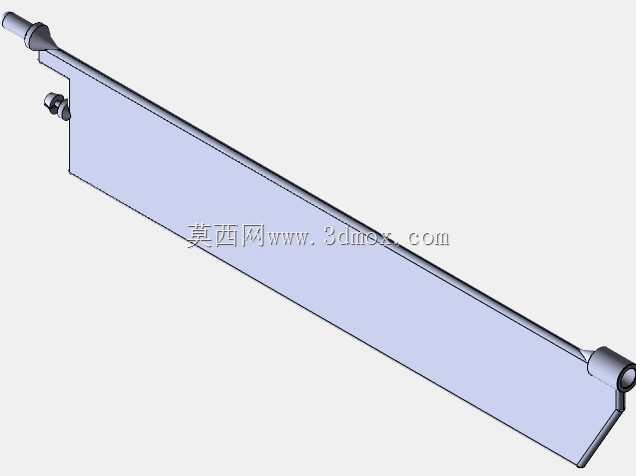

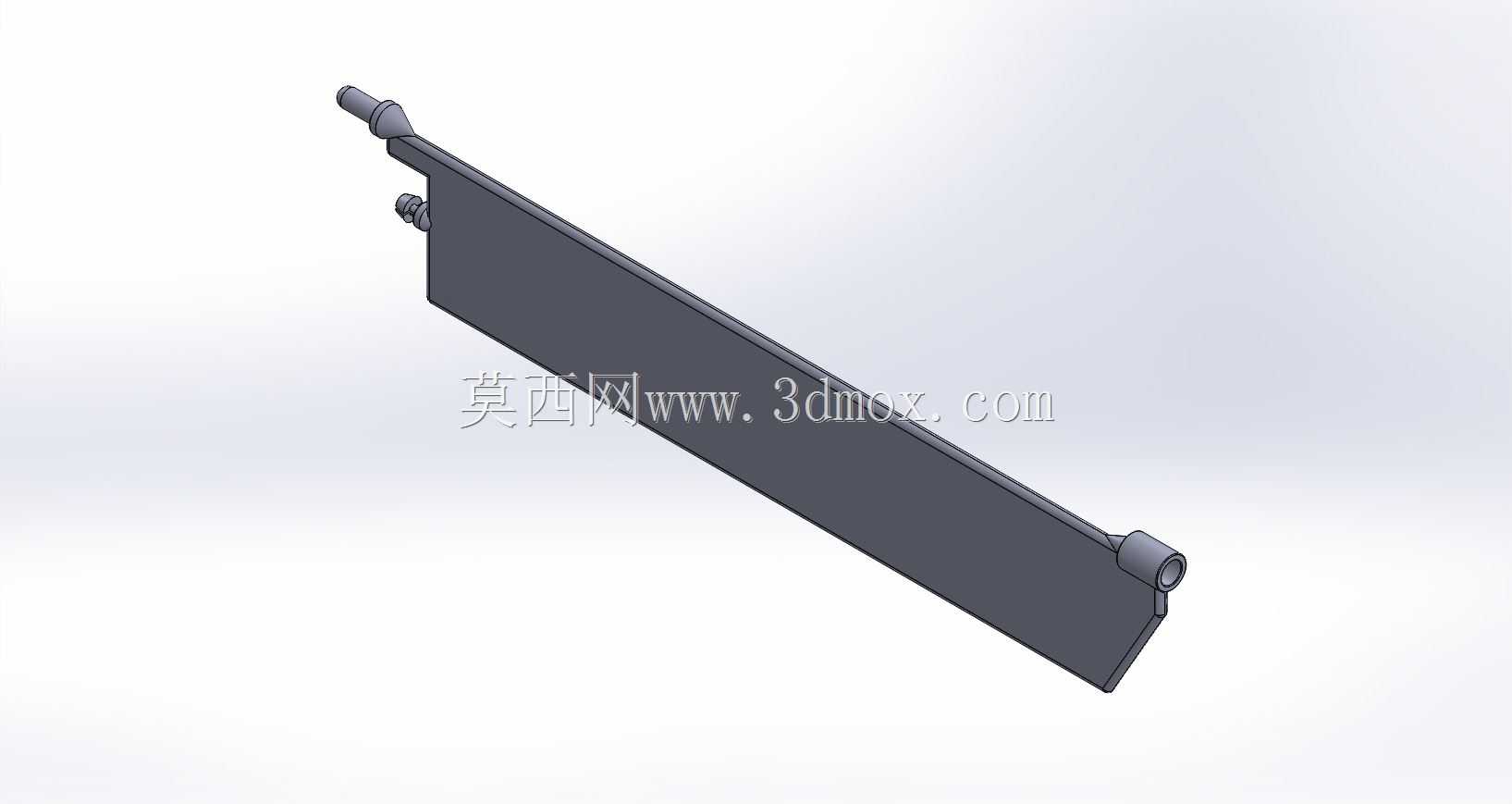

从结构设计思路来看，整体采用长条形扁平主体布局，主体截面为矩形，长度方向远大于宽度与厚度，这种设计是为了贴合空调内部换热器侧边的狭长安装空间，避免与风机、电控盒等周边部件产生干涉。主体一端设置外伸的快插式管路接头，接头做了锥度收口设计，能够直接与冷媒输送软管过盈配合，装配时不需要额外焊接，仅需卡箍紧固即可完成密封，大幅提升产线装配效率；接头根部做了圆弧过渡加强，避免管路插拔或者运行振动时出现应力集中断裂的问题。主体另一端设置铰接式安装座，座孔内可嵌入铜套，通过销轴与空调内部的固定支架铰接，既可以实现阀块的小角度摆动调整，抵消管路热胀冷缩产生的位移应力，也能在装配时微调对接角度，降低管路装配的同轴度要求。

在功能特性层面，阀块内部加工有连通的流道，流道走向沿主体长度方向布置，流道孔径根据冷媒额定流量做了匹配设计，避免通流截面突变产生冷媒节流异响；主体侧面预留了外接控制元件的安装接口，接口处做了平面密封槽，安装电磁阀或者毛细管时可以通过密封圈实现端面密封，不需要额外涂抹密封胶，减少装配工序的同时避免密封胶碎屑进入冷媒回路造成毛细管堵塞。主体表面做了阳极氧化处理，既可以提升铝材的抗腐蚀能力，适配空调内部高湿的运行环境，也能降低表面粗糙度，减少凝露附着。

关于安装边界与尺寸适配，这类阀块的整体长度需要匹配对应匹数空调的换热器侧边长度，安装时需要保证两端接头与铰接座的同轴度误差在0.2mm以内，避免装配后管路产生额外内应力；阀块主体与周边风机叶轮的最小安全间隙需要控制在15mm以上，防止运行时振动产生碰撞异响；快插接头的伸出长度需要控制在合理范围，既保证软管插接深度满足密封要求，也不会因为伸出过长干涉周边的保温棉铺设。铰接座的销轴孔径需要与支架销轴做间隙配合，配合间隙控制在0.05-0.1mm之间，既保证转动灵活，也不会因为间隙过大产生运行晃动。

在实际选型适配时，需要根据空调的制冷量匹配对应通流能力的阀块，避免流道通径过小造成冷媒压损过大，影响整机制冷效率；同时需要确认阀块的材质兼容性，主体采用6061铝合金加工，与常用的R32、R410A冷媒均有良好的兼容性，不会出现冷媒腐蚀或者材质溶胀的问题。阀块的壁厚设计经过耐压校核，能够承受空调系统运行时的最高工作压力，在系统做压力保测试验时不会出现变形或者渗漏问题。
