多安装位折弯钣金固定支架结构设计

　　这类多折边钣金支架在工业装配场景里的适配性很强，日常做设备内部走线固定、小型阀组辅助定位、仪器仪表舱内元件承托时，经常会用到这类成型件，相比切削加工的支座，钣金折弯件的生产周期短，材料利用率高，批量加工时的成本优势非常明显，做小批量设备改型时也能快速调整折弯参数适配不同安装空间。从结构上看，这个零件采用单板材一体折弯成型，没有额外的焊接拼接工序，所有安装孔位都在折弯工序前通过冲压或者激光切割完成加工，避免折弯后孔位出现位置偏差，也减少了后续二次装夹加工的工序。

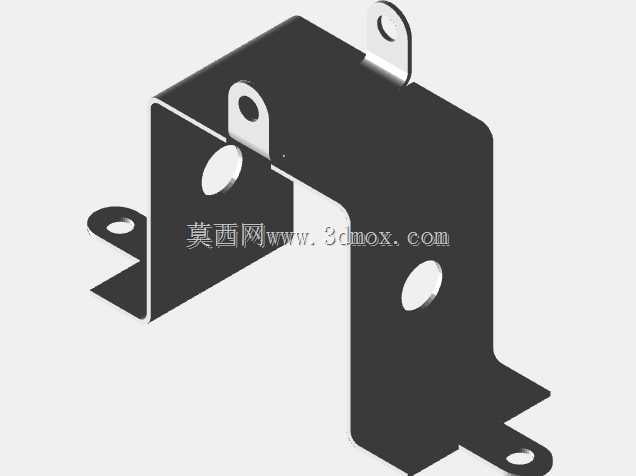

　　零件整体呈Z型阶梯折弯结构，三个方向都伸出带安装孔的固定耳片，不同方向的耳片可以分别对接设备内壁、待固定元件、相邻结构件三个安装面，不需要额外加装转接角码就能完成跨平面的固定连接，在狭窄的设备舱内部能有效节省安装空间，减少装配时的零件数量。设计这类钣金件的时候，首先要确认板材的折弯系数，根据所选板材的厚度调整折弯线的位置，避免折弯后孔位到折边的距离小于最小折弯边距，导致折弯处出现开裂或者孔位变形的问题，这个零件上的所有圆孔中心到相邻折边的距离都预留了足够的安全余量，即使采用常规冷板加工也不会出现孔位拉裂的情况。耳片上的安装孔分别适配不同规格的紧固件，部分孔位采用长圆孔设计，可以抵消一部分安装时的位置误差，降低装配时的对位难度，即使相邻结构件的安装孔存在小范围的加工偏差，也能顺利完成紧固件的穿装，不会出现孔位错位无法装配的问题。零件的折弯圆角匹配所选板材的厚度，避免折弯圆角过小导致折弯处应力集中，在长期承受振动载荷的工况下，合适的折弯圆角能有效降低折边处出现疲劳断裂的风险，在有振动的设备上使用时，不需要额外在折边处做加强筋就能满足常规的承重要求。

　　从安装边界来看，这个支架的三个固定面分别朝向三个垂直方向，安装时不需要大角度调整零件姿态就能完成三个方向的对接，整体占用的空间非常紧凑，在仪器仪表的小型阀组安装场景里，这类支架可以用来固定小型传感器、接线端子排或者轻质的管路附件，替代传统的角钢焊接支架，重量更轻，安装后也不会因为焊接变形导致安装面不平整。做这类钣金件的三维建模时，要注意把折弯释放槽的位置预留准确，在几个折边交汇的位置，合理的释放槽能避免折弯时材料出现挤压起鼓的问题，保证折弯后零件的外形尺寸符合公差要求，这个零件的折边交汇处都做了合适的缺口处理，折弯后相邻折边不会出现干涉，成型后各安装面的平面度也能满足装配要求。

　　日常做设备维护改型时，这类钣金支架可以根据实际安装空间快速调整各段折边的长度，不需要重新开模，采用激光切割下料后数控折弯就能快速制作出适配的零件，对于小批量的设备改装项目来说，这类一体折弯的钣金支架是性价比非常高的固定方案，相比3D打印的塑料支架，金属钣金件的耐温性能和结构强度都更好，在工业设备的常规工作温度范围内不会出现变形老化的问题，长期使用的可靠性更高。在实际选型使用时，需要根据待固定元件的重量选择对应厚度的板材，承重较小的场景可以选用1mm厚度的冷轧板做喷塑处理，承重稍大的场景可以选用1.5mm或者2mm厚度的板材，不需要更改整体的外形结构，只需要调整板材厚度和对应的折弯参数就能满足不同的承重需求，零件的互换性很强，同一种外形结构可以适配多种不同的安装场景。
