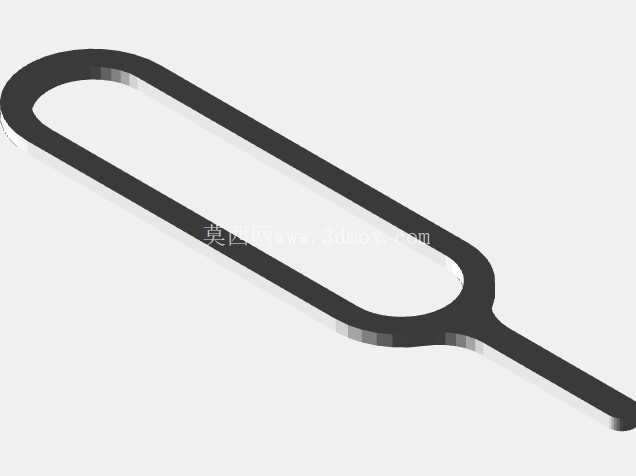

手机SIM卡取卡针结构三维设计

　　这款取卡构件是针对消费电子类移动通讯设备SIM卡托拆卸需求设计的专用手动工具，整体采用细长杆状一体化结构，主体部分为长环形握持段，末端延伸出细径顶针段，无多余拼接结构，适配常规五金冲压加工工艺，可直接通过带料连续冲压完成批量生产，加工工序少，成型精度易控制。从实际应用场景来看，该工具主要用于智能手机、部分平板类通讯设备的SIM卡托拆卸作业，日常使用中用户无需借助其他尖锐物品，仅需握持工具主体，将末端顶针对准设备机身侧面的卡托顶针孔，施加轻微轴向推力即可触发卡托弹出机构，完成SIM卡或存储卡的拆装操作，避免使用回形针、牙签等非专用工具造成的顶针孔变形、卡托机构损坏、异物残留孔内等问题。

　　从功能特性层面分析，长环形的握持段设计充分考虑了手动操作的人机工程需求，环形结构可提供足够的手指施力接触面，操作时手指可穿入环内或捏持环体两侧，施力过程中不易打滑，相比直杆式简易顶针，握持稳定性提升明显，即使手部有少量汗液也能稳定操控；末端顶针段的直径经过匹配性设计，严格适配市面主流移动设备的卡托顶针孔内径，既不会因为直径过粗无法插入孔内，也不会因为直径过细导致顶压时弯折、或者无法准确触发内部弹片机构，顶针段的长度也经过边界核算，插入孔内后刚好能够触达卡托弹出的触发点，不会因为长度过长顶伤设备内部的主板或其他元器件，也不会因为长度过短无法触达触发结构导致操作失效。从设计思路来看，整体结构采用等厚板材冲压成型的思路，所有轮廓均为平滑过渡的圆弧与直线组合，无尖锐棱角，除了末端顶针的工作端外，其余边缘均做了微小的倒钝处理，避免使用过程中划伤用户手指或者刮伤设备外壳；整体厚度控制在适配冲压加工与结构强度的合理区间，既保证顶针段有足够的刚性，顶压过程中不会出现弯曲变形，也避免整体厚度过大导致材料浪费、成品边缘过于锋利的问题。

　　外形尺寸方面，整体长度控制在便携尺寸范围内，可轻松放入钱包夹层、手机壳收纳槽、随身钥匙扣附件中，不会占用过多收纳空间，环形握持段的内圈尺寸适配成年人手指的捏持需求，外圈轮廓无突出结构，收纳时不会勾挂其他物品；安装边界层面，该工具作为独立手动工具，无配套安装需求，仅需保证末端顶针的尺寸公差在合理范围内，即可适配绝大多数带顶针孔式卡托的移动通讯设备，顶针段与握持段的连接位置采用大圆弧过渡，避免应力集中，反复使用过程中不会出现连接位置断裂的问题，整体结构无活动部件，可靠性高，长期使用无需维护。

　　在实际建模过程中，需要重点控制顶针段的同轴度以及末端的平面度，保证顶压时受力均匀，环形段的轮廓平滑度也需要重点关注，避免冲压成型后出现毛刺、轮廓不齐的问题，板材厚度方向的公差需要控制在合理范围，保证成品的刚性与手感符合使用要求，整体结构无复杂曲面，建模时可通过草图拉伸、边缘倒圆角完成主体结构，再对顶针末端做微小的倒角处理，去除锐边即可，建模过程中需要核算顶针段的长径比，保证其轴向承压能力满足手动施力的强度需求，避免使用时出现弯折失效的情况。
