带蜘蛛浮雕带安装耳的宠物食品密封罐盖

日常做结构测绘的时候经常会碰到这类民用小五金件，别看着零件尺寸不大，要兼顾密封、易用、外观辨识度几个点，其实要抠的细节不少。这个罐盖的应用场景主要是宠物湿粮、干粮的密封存储，平时家里养猫的用户都有体会，大包装的猫粮、猫罐头开封之后如果密封不好，很容易受潮返油、串味，甚至招虫，这类硬质密封盖就是替代原厂易撕膜、反复使用的密封部件，也可以适配同口径的通用食品密封罐，存放零食、干货也能用。

先说实际使用的功能逻辑，这类罐盖核心的第一要求是和罐口的配合过盈量要合适，过松的话扣上去晃荡，根本起不到密封作用，倒扣还容易掉；过紧的话用户每次开盖要费很大力气，指甲抠半天都撬不开，使用体验会非常差。测绘的时候首先要卡准罐口的外径、卷边的厚度还有倒角尺寸，盖体的内侧要做一圈和卷边匹配的卡扣凸筋，扣合的时候凸筋刚好卡在罐口卷边的下沿，形成径向的抱紧力，不需要额外加橡胶圈也能实现基础的防潮密封，如果要提升密封等级，也可以在凸筋位置预留嵌装硅胶密封圈的槽位，适配更高要求的存储场景。

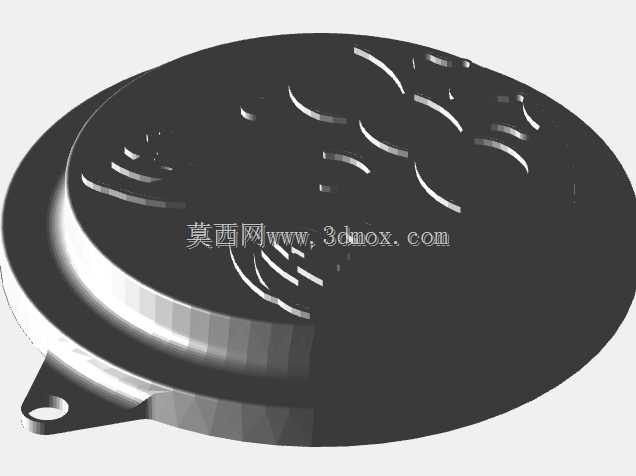

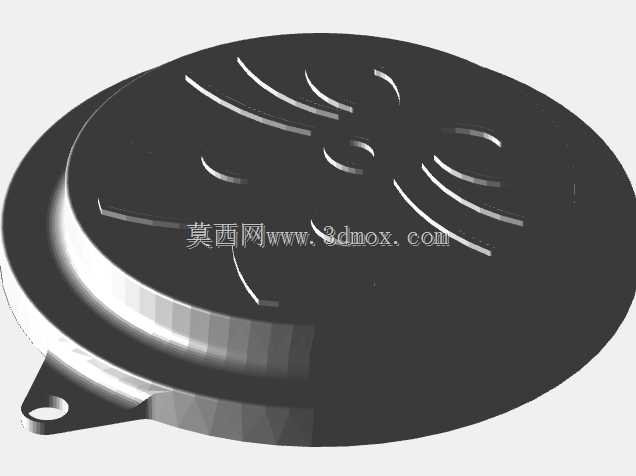

设计的时候特意在盖面做了蜘蛛造型的浮雕纹路，不是单纯为了好看，首先这个纹路和宠物猫的捕食意象呼应，产品辨识度很高，放在一堆 plain 的密封盖里用户一眼就能认出来；其次凸起的浮雕纹路相当于在盖面加了交错的加强筋，本来薄片状的盖件很容易因为注塑收缩、受力不均出现翘曲，加了这些放射状的浮雕筋之后，盖面的整体刚性提升很明显，哪怕用稍薄一点的板材做冲压、或者用回收料注塑，也不容易出现中间塌陷、边缘翘曲导致密封失效的问题，同时用户拧盖、扣盖的时候，手指搭在浮雕纹路上摩擦力更大，湿手操作也不容易打滑。

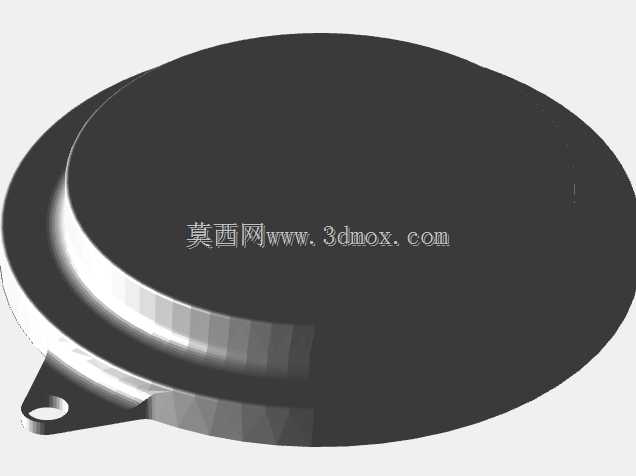

盖体边缘延伸出来的带孔安装耳，是很多同类产品容易忽略的细节，这个结构有两个实际用途：一是生产环节的挂装展示，超市、宠物用品店的货架上可以直接用挂钩穿过这个孔挂起来陈列，不需要额外做吸塑挂卡，能省一部分包装成本；二是用户使用的时候，可以穿个小挂绳把盖子系在罐身上，避免开盖之后随手乱放找不到，尤其是养多只猫的家庭，好几个同口径的粮罐换着用，盖子也不容易混丢。安装耳的位置做了圆角过渡，和盖体主体的连接处做了加厚的加强筋，避免挂装的时候受力太大从根部断裂，孔位的边缘做了去毛刺处理，穿绳的时候不会磨断挂绳，也不会划手。

尺寸边界这块，测绘的时候是按照常规主流中号猫罐的口径来做的基准，盖体的整体外径比罐口外径大2mm左右，盖体的侧壁高度刚好覆盖罐口的整个卷边位置，不会因为侧壁太高导致扣合不到底，也不会因为太矮卡不住卷边。盖面的浮雕凸起高度控制在1.5mm，既不会因为凸起太高导致盖面堆叠的时候放不稳，也不会因为太浅摸不出纹理、起不到加强作用。安装耳的突出长度从盖体边缘算12mm，中间的穿孔直径4mm，适配市面上常见的尼龙扎带、棉挂绳，不会因为孔太小穿不进去，也不会因为孔太大挂装的时候晃荡。

做这类民用小五金的结构设计，最容易犯的错就是只盯着外观好看，忽略实际使用的细节，比如很多同类盖为了做造型把盖面做的特别薄，运输过程中一压就瘪，或者卡扣的凸筋做的太硬，冬天低温环境下材料变脆，一扣就裂。这个设计在做结构的时候特意把侧壁的厚度做了梯度变化，靠近卡扣的位置稍厚，保证卡扣的弹性和强度，盖面位置因为有浮雕加强筋，可以适当做薄一点，控制整体的材料用量，降低生产成本。同时所有的边缘位置都做了R0.5以上的圆角，没有尖锐的边角，用户清洗的时候不会划手，家里的猫扒弄的时候也不会被刮伤。

另外考虑到生产工艺的适配性，如果是用冲压工艺做马口铁材质的这款罐盖，浮雕的纹路要做足够的拔模斜度，冲压的时候不会卡模，成型之后纹路清晰；如果是用PP或者PE注塑生产，要注意壁厚的均匀性，浮雕位置的壁厚和周边盖面的壁厚差控制在30%以内，避免注塑的时候出现缩痕、翘曲，影响盖面的平整度和密封效果。实际测试的时候，扣合在匹配口径的罐身上，倒置12小时不会出现漏液，放在湿度80%的环境下7天，罐内的干粮含水率上升不超过2%，完全能满足日常家庭宠物食品存储的密封要求。
