双铰链连杆式投掷执行机构结构设计

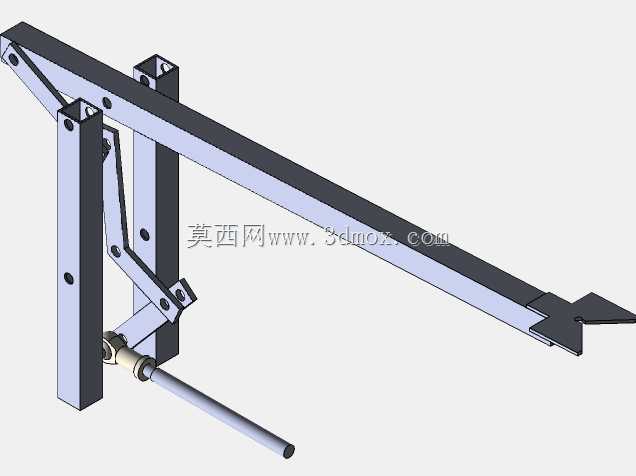

　　在物料分拣、小件物料定点投放、工业流水线次品剔除这类需要短距离快速推送抛掷动作的工位上，常规的气缸直推结构往往存在行程末端冲击力过大、动作轨迹生硬的问题，无法适配需要带一定抛射角度、将工件推送至指定接料位置的工况，双铰链投掷机构正是针对这类场景开发的纯机械传动执行结构。整套机构以两根平行布置的竖向安装立柱作为承载基座，立柱上预钻有等距分布的通孔，可根据实际安装工位的高度差调整横向主摆臂的铰接位置，适配不同落差的抛送需求。主摆臂采用长条形矩形截面型材加工，自身刚性足以承载0.5-2kg范围内的小件物料抛送载荷，摆臂末端设计有分叉式托料结构，可在摆臂摆动至极限位置时承托工件，避免抛送过程中工件从侧边滑脱。

　　整套机构的核心传动逻辑为双组铰链连杆配合：第一组铰接点位于主摆臂与竖向立柱的上部连接位置，作为主摆臂的旋转支点；第二组铰接点连接主摆臂中下部与短连杆，短连杆另一端与驱动推杆的端部铰接，驱动推杆沿水平方向布置，可外接直线气缸、电动推杆或者曲柄滑块结构作为动力输入，当推杆做直线往复运动时，会通过短连杆带动主摆臂绕上部支点做定角度往复摆动，当推杆快速伸出时，主摆臂会从竖直收拢状态快速向外摆出，在摆至行程末端时依靠惯性将托料结构上的工件沿既定抛物线轨迹抛出，推杆回缩时则带动摆臂复位至初始待料位置。从安装边界来看，整套机构收拢状态下横向占用空间不超过驱动推杆的缩回长度，竖向安装高度可通过立柱上的铰接孔位在300mm-500mm区间调整，

　　摆臂最大摆动角度可通过调整短连杆与主摆臂的铰接孔位进行微调，铰接孔位越靠近主摆臂上部支点，摆臂的摆动角度越大，抛射距离越远，反之则摆动角度减小，抛送动作更平缓，适配近距离精准投放的需求。所有铰接位置均设计有衬套安装位，可加装铜质或者自润滑尼龙衬套，降低长期往复摆动带来的铰接孔磨损，延长机构整体使用寿命，避免铰接间隙过大导致的抛送轨迹偏移问题。在实际产线适配过程中，该机构可直接通过立柱底部的安装法兰固定在流水线侧边的型材架上，不需要额外加工复杂的安装基座，驱动端可直接对接产线现有气源或者电动推杆动力源，不需要单独配置专用驱动单元。相较于传统的摆杆式抛料结构，双铰链的连杆布局能够让主摆臂的动作速度呈现先慢后快的特性：

　　初始摆动阶段速度平缓，避免工件在摆臂启动时从托料位置滑落，临近抛射终点时摆臂角速度达到峰值，能够给工件提供足够的初始抛射速度，保证工件能够准确落入预设的接料框或者下一工位输送线上。整套结构没有复杂的齿轮、凸轮等精密加工零件，所有构件均可采用常规型材经钻孔、切割加工完成，加工成本低，后期维护仅需要定期在铰接位置加注润滑脂即可，不需要频繁更换易损件，能够适配食品分拣、五金小件分选、包装线不合格品剔除等多种需要定点抛送动作的工业场景，在高速流水线工况下，该机构的往复动作频率可达到每分钟60次以上，完全匹配常规轻工产线的节拍需求，不会出现动作滞后或者抛送位置偏差的问题。设计过程中需要重点关注主摆臂的动平衡调校，避免高速摆动时产生过大的振动传导至安装基座，可根据实际抛送工件的重量在摆臂尾部配置适当的配重块，降低摆动过程中的冲击载荷，同时驱动推杆的行程需要与连杆长度做匹配校核，避免摆臂摆动至极限位置时出现连杆机构死点，导致复位卡滞。
