三角形落地式多层酒瓶陈列支架结构设计

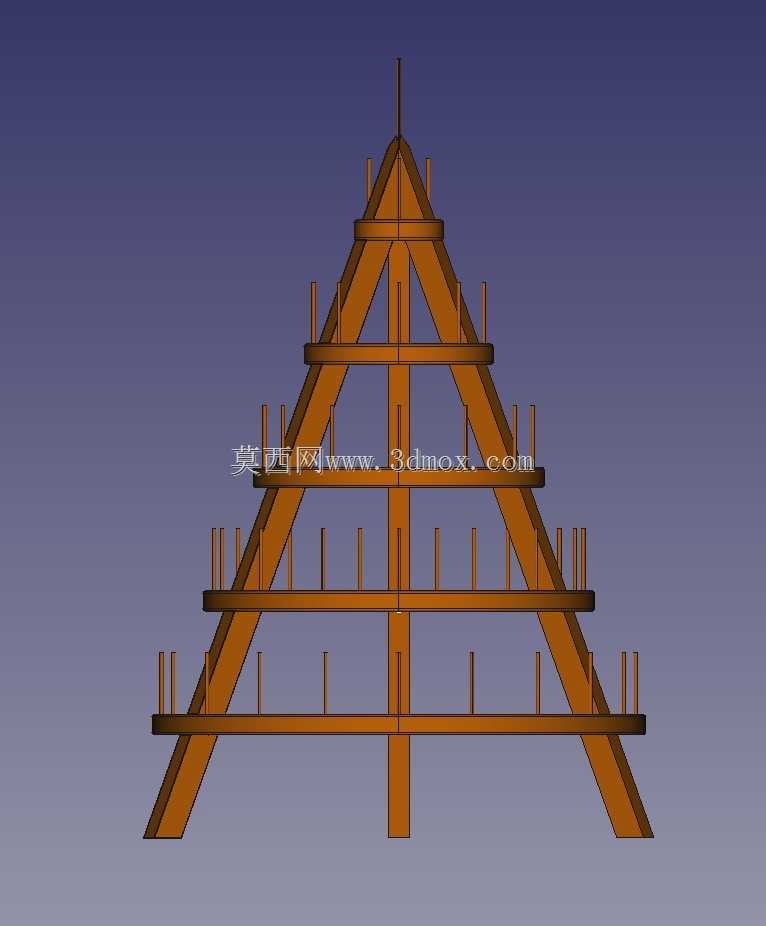

这款三角形落地式多层陈列支架，主要面向商用酒水陈列、家庭酒藏展示、户外市集饮品摆放等场景设计，核心用途是为瓶装饮品提供稳定的直立放置位，同时依托对称三角结构形成视觉辨识度，兼顾陈列展示与收纳功能。从结构设计逻辑来看，整体采用正三角形对称布局，这种构型的核心优势在于底部支撑跨度大，重心自然落在结构几何中心区域，无需额外配重即可实现优秀的抗侧翻性能，即使在人员走动频繁的商用场景中，受到轻微碰撞也不易出现倾覆风险，适配酒吧吧台旁、餐厅入口展示区、家庭客厅角落等多种摆放环境。

尺寸设计上，整体高度约2.1米，底部支撑座直径约1.2米，这个尺寸边界经过实际场景适配：2.1米的高度匹配普通成年人站立视线高度，最上层的瓶身也能被正常观察到，不会因为过高导致取放困难，同时不会遮挡室内常规高度的照明灯具与墙面装饰；1.2米的底部直径，既保证了每层置物层有足够的摆放空间，又不会占用过多通行面积，常规通道旁预留1.5米宽度即可正常摆放，不会阻碍人员通行。

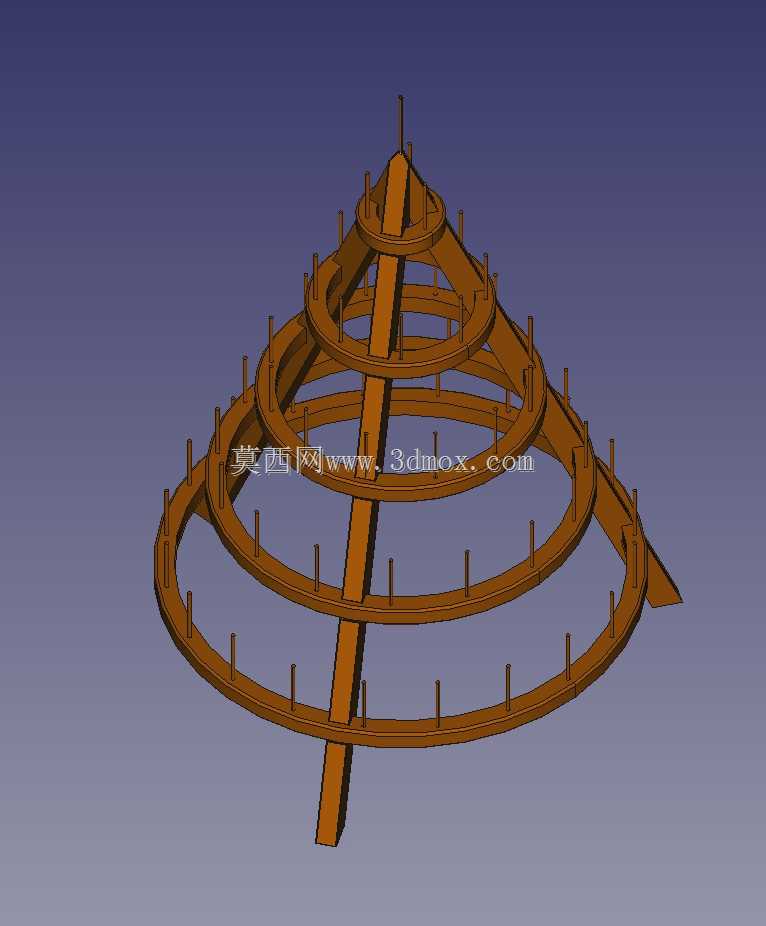

结构分层设计上，沿三角斜边从下到上共设置四层水平置物环，每层置物环上均匀分布直立的瓶身定位销，定位销直径适配常规玻璃瓶瓶口内径，放置时将瓶子倒扣在定位销上即可实现固定，避免瓶身滑落；每层的摆放位数量从下到上逐层递减，最下层可放置12瓶，往上依次为8瓶、4瓶、1瓶，整体形成渐变的三角轮廓，视觉上更具层次感。支撑结构分为三部分：斜向主支撑腿采用经过压力处理的实木型材，截面尺寸经过承重校核，可承受每层满放玻璃瓶时的总载荷，长期使用不会出现弯曲变形；水平置物环采用层压胶合板加工，板材的抗弯折性能优秀，表面平整不易变形，同时木质材质与瓶身玻璃形成质感对比，提升陈列美观度；结构连接节点处采用直径约0.9厘米的钢筋作为加强筋，贯穿主支撑腿与置物环的连接位置，避免木质结构长期受力出现节点松动，提升整体结构的连接强度与使用寿命。

设计过程中重点考虑了实际使用的细节：定位销的高度设置为3厘米，既可以稳定卡住瓶口，又不会因为插入过深导致取放瓶子时卡顿；主支撑腿的底部设置有防滑垫安装位，可粘贴橡胶防滑垫，避免支架在光滑地砖表面出现滑动；所有木质构件的边缘都做了圆角倒钝处理，避免人员磕碰时受伤，同时防止尖锐边角刮蹭瓶身导致玻璃破损。整体结构没有复杂的异形构件，所有零件均可采用常规木工设备加工，加工难度低，组装时仅需按照节点定位依次连接即可，无需复杂的专用工装，适合小批量定制生产，也可根据实际使用需求调整整体尺寸，适配不同数量的瓶身陈列需求。
