D2826规格2200KV外转子无刷电机结构

　　做小型旋翼无人机、固定翼航模或者桌面级小型动力装置选型的时候，很多工程师都会碰到需要核对电机外部安装尺寸、做装配干涉检查的场景，这时候如果直接拿完整的电机内部电磁结构模型来做总装，不仅文件体量偏大，很多内部的绕组、磁钢细节对于整机布局阶段的设计来说完全是冗余信息，反而会拖慢装配体的加载速度，干扰布局判断。这个外转子无刷电机的静态结构模型，就是针对整机布局阶段的设计需求搭建的，没有还原电机内部的电磁核心结构，只保留了所有和装配、安装、外部干涉检查相关的外形特征，完全能满足项目前期布局、安装位校核、周边零件避让设计的使用需求。

　　从实际应用场景来看，这个规格的KV值2200的外转子无刷电机，多用于小型固定翼航模、250级左右的穿越机、小型多旋翼航拍平台，也有不少桌面级的小型动力实验台、教学演示装置会选用这个规格的电机作为动力输出部件。这类应用场景里，整机设计阶段最先需要确认的就是电机的安装孔位、输出轴长度、主体外径这些边界尺寸，不需要在布局阶段就深入到电机内部的绕组排布、磁钢充磁方向这些细节，毕竟电机作为标准外购件，内部结构不需要自行加工生产，设计时只需要保证周边结构和电机本体不干涉，安装位能可靠固定，输出轴能和螺旋桨、传动轮等负载可靠连接就足够。

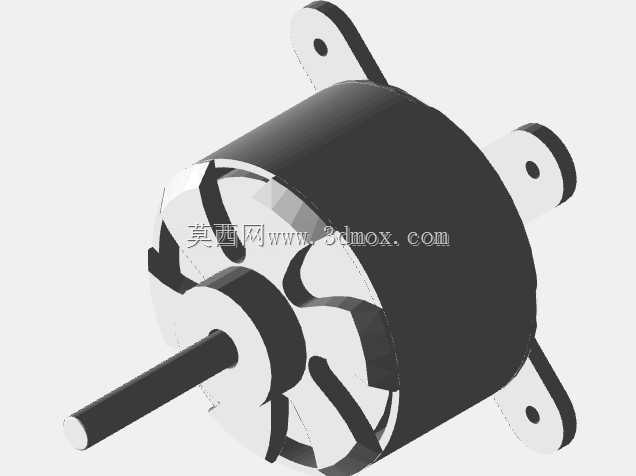

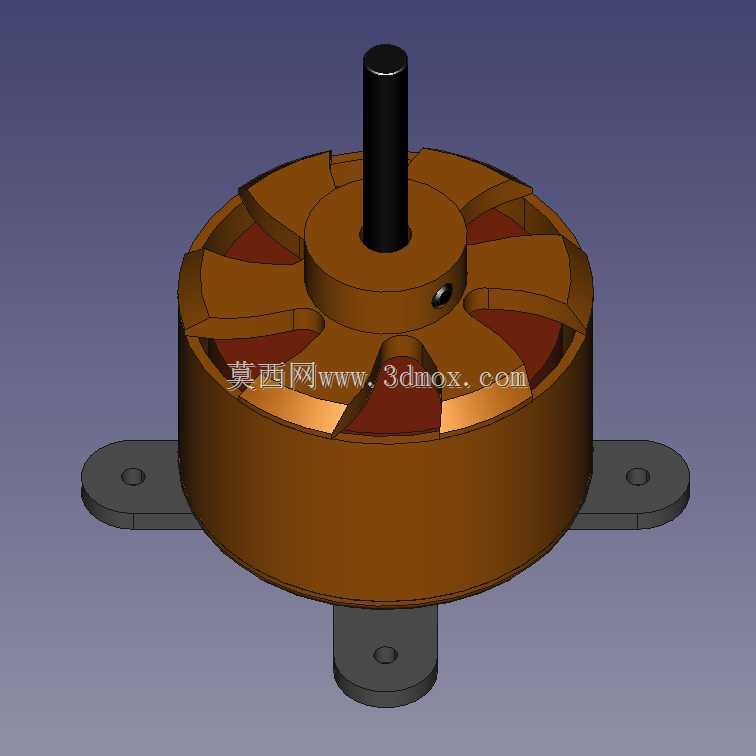

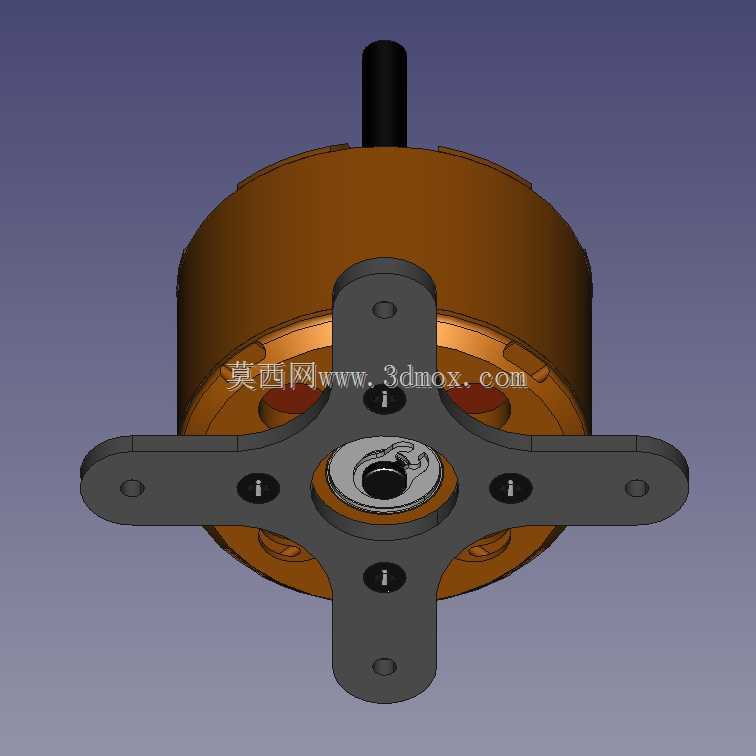

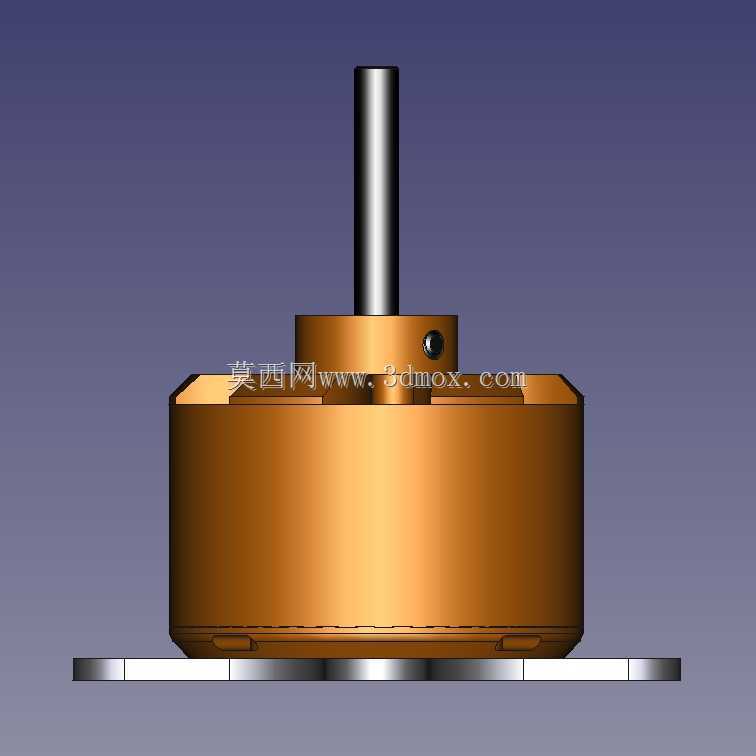

　　从结构特征来看，这个模型完整还原了外转子电机的典型外部形态：底部是带安装孔的圆形固定底座，这部分是和设备机架连接的核心部位，设计时需要核对底座上的安装孔孔距、安装面的平面度要求，保证螺丝锁紧后电机不会出现偏斜，避免运转时出现动平衡问题。主体部分是圆柱形的外转子壳体，这部分是随输出轴一同旋转的部件，设计周边结构的时候必须预留足够的旋转间隙，不能和机架、走线槽、其他机载零件发生刮蹭，一旦出现运动干涉，电机运转时就会出现卡滞、电流骤升甚至烧毁的问题。顶部伸出的是电机输出轴，模型还原了输出轴的直径、伸出长度以及轴上的定位平面特征，这个定位平面是用来和负载的紧定螺钉配合，防止负载和输出轴之间出现相对转动，传递扭矩的时候打滑失效，设计配套的桨座、传动轮的时候，对应的紧定螺钉位置必须和这个定位平面对齐，才能保证连接可靠性。

　　设计思路上，这个模型完全围绕装配校核的核心需求搭建，省略了所有非必要的内部细节：没有建模定子绕组、磁钢、轴承内部滚动体这些不需要和外部零件发生配合的结构，只保留了所有外部配合面的准确尺寸，这样既能保证装配检查的时候尺寸准确，不会出现干涉判断失误，又能把模型的文件体积控制在很小的范围，在大型装配体里调用的时候不会造成软件卡顿，提升设计阶段的操作效率。很多工程师在做整机设计的时候，容易陷入“模型越细越好”的误区，实际上在不同的设计阶段，模型的精细度需求是完全不同的：在方案布局、安装位校核阶段，只需要准确的外部轮廓和安装接口尺寸就足够，过于精细的内部结构反而会增加不必要的工作量，降低设计效率。

　　从安装边界的角度来说，使用这个模型做布局设计的时候，需要重点关注几个尺寸边界：首先是底部安装底座的外径和安装孔分布圆直径，这决定了机架上的安装位需要开多大的避让孔、螺丝孔位要怎么排布；其次是外转子壳体的最大外径和轴向长度，这决定了电机安装位周边需要预留多大的静止间隙，保证旋转的外转子不会碰到周边零件；然后是输出轴的直径和伸出长度，这决定了配套的负载安装孔需要做多大、轴向固定位要留多少距离；另外还要注意电机侧面引出的电源线位置，模型上虽然没有做非常精细的走线结构，但布局时需要在电机侧面预留足够的走线空间，避免电源线被旋转的外转子磨破，造成短路故障。

　　对于结构设计从业者来说，这类针对装配需求简化的标准件模型，其实比完全还原内部细节的完整模型实用性更强，毕竟大部分场景下我们不需要对电机本身做改型设计，只是把它作为一个标准动力部件集成到自己的设备里，这时候准确的外部接口和轮廓尺寸，比复杂的内部结构要有价值得多。在做三维布局的时候，把这个模型导入装配体，就可以直接以此为基准设计机架的安装位、预留螺旋桨的转动空间、布置电调的走线位置，不需要自己再对着产品样册手动测量绘制外形，能节省不少前期建模的时间，也能避免手动测量尺寸带来的误差，减少后续打样时出现安装不匹配的问题。
