XD-3420型24V直流电动马达结构设计

　　这款直流电动马达在小型自动化设备、桌面级工装、民用电动器具领域的应用十分广泛，日常做设备选型时经常会碰到这类小功率动力单元的适配需求，很多做小型输送线、桌面工装夹具、DIY电动装置的结构工程师，都需要精准的三维模型来做安装位匹配，避免后期打样出现干涉问题。从实际使用场景来看，这类24V直流马达常被用在低压供电的便携设备、小型传动机构里，比如桌面式小型传送带的动力端、自动开窗器的动力输出、小型电动推杆的驱动单元，还有部分DIY数控设备的进给动力，因为供电电压属于安全低压范畴，在民用设备、教学实验装置里的适配性很强，不需要额外做高压绝缘防护，布线和供电模块的设计门槛更低。

　　从功能特性来看，这款马达属于有刷直流电机的范畴，输出轴带外螺纹结构，原始设计里的螺纹参数存在标注偏差，实际适配的是M8×1.25的公制螺纹，做结构设计时如果沿用原始标注的英制螺纹参数，会出现连接螺母无法适配的问题，建模时特意修正了这个参数偏差，同时补全了运动体上螺钉的螺纹细节，避免后续做装配干涉检查时出现误判。马达的额定工作电压为24V直流，空载转速能达到7000转每分钟，输出端可以搭配减速箱来调整输出扭矩和转速，适配不同负载的传动需求，机身采用圆柱式结构，端盖通过螺钉锁紧固定，出线端位于机身尾部侧面，布线时需要预留足够的弯折空间，避免线材被端盖或者安装支架磨损。

　　设计思路上，建模时优先保证安装边界的尺寸准确性，因为这类外购标准动力件，结构工程师最核心的需求是拿到准确的安装尺寸、外形轮廓、接口参数，不需要拆解内部的转子、绕组细节，所以建模时把重点放在了机身外径、总长度、输出轴长度、输出轴螺纹参数、端盖安装孔位、出线位置这些和装配直接相关的特征上，内部结构做了简化处理，既保证模型轻量化，不会占用过多装配体的运算资源，又能完全满足干涉检查、安装位预留的设计需求。机身的安装方式可以采用环抱式支架固定，也可以通过端盖上的螺钉孔做端面固定，两种安装方式的定位尺寸都在模型里做了准确还原，做结构设计时可以直接调用模型匹配安装支架的尺寸，不需要反复核对二维样本的参数，能减少选型阶段的尺寸核对工作量。

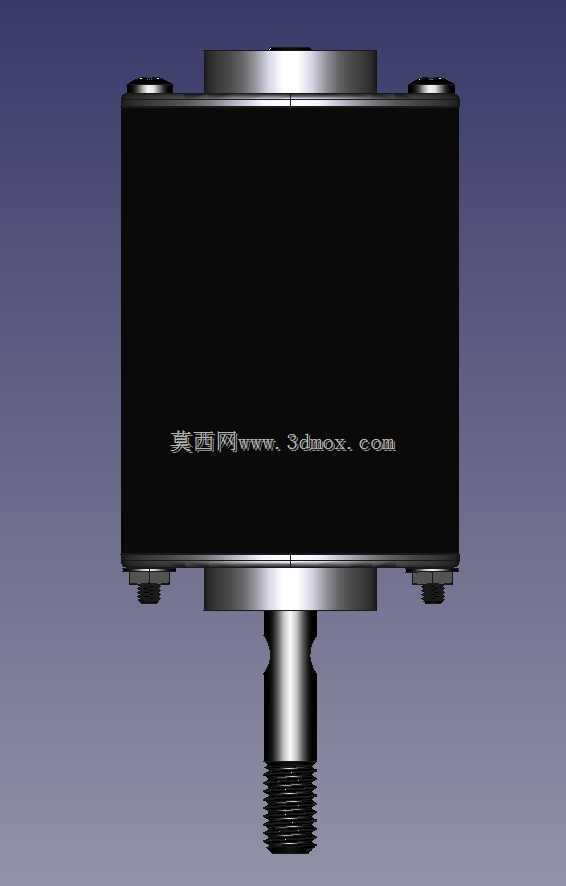

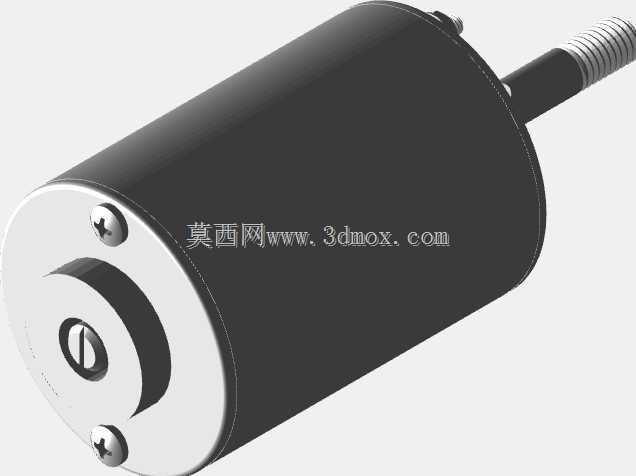

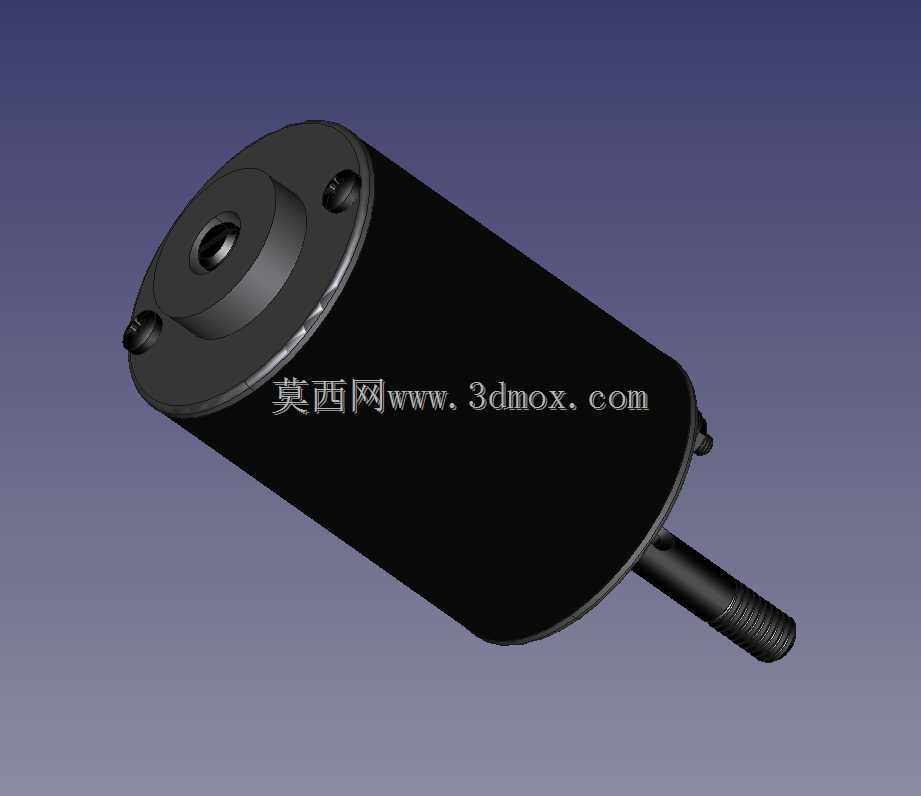

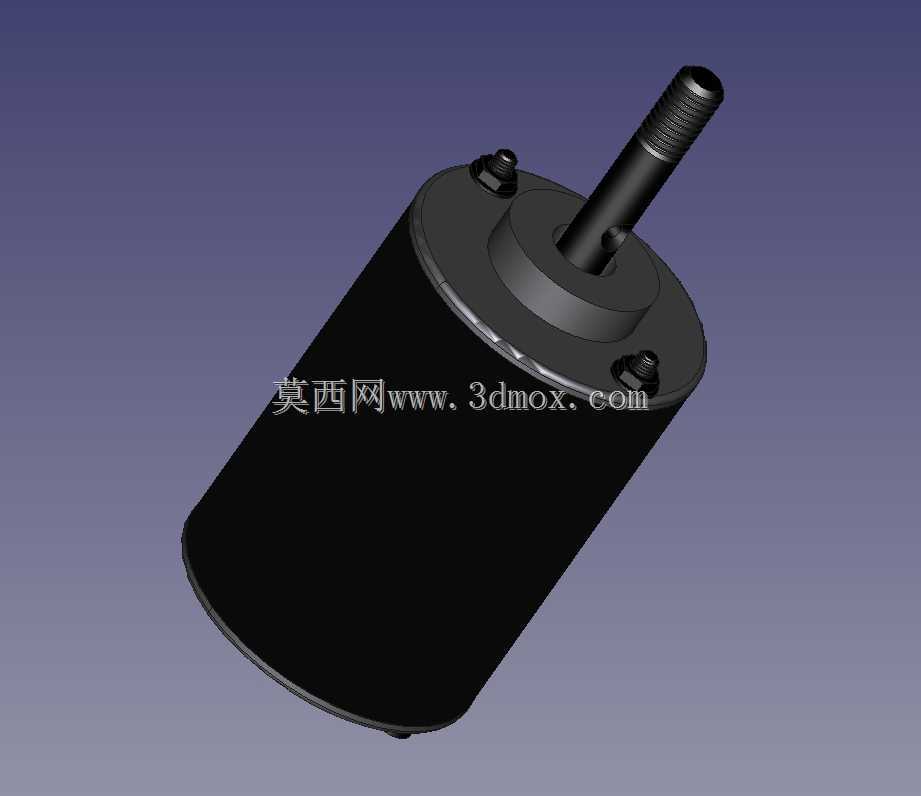

　　外形尺寸与安装边界方面，马达整体为圆柱型主体加单侧输出轴的结构，机身外径是这类小型直流马达的常规尺寸，输出轴从前端盖中心伸出，轴端的螺纹段长度足够适配连接联轴器、同步轮或者输出连杆，前端盖的两个安装螺钉对称分布在输出轴两侧，做端面安装时可以直接在安装板上对应位置开沉头孔，锁紧后不会出现突出的螺钉头干涉周边结构。尾部的端盖同样采用螺钉锁紧，出线口的位置做了凸起的护线结构，建模时还原了这个护线结构的尺寸，做布线设计时要注意避开这个位置的结构，避免线材被挤压破损。需要注意的是，这类马达在高转速运行时会有一定的振动，安装支架的设计要预留足够的刚性，环抱式安装的支架要和马达机身外径做小间隙配合，避免过盈装配挤压机身导致内部转子卡滞，也不能间隙过大导致运行时出现晃动异响。

　　在实际做设备设计时，这类马达的选型还要匹配对应的驱动板，24V直流供电的情况下要注意电源的功率冗余，避免负载启动时电压跌落导致马达转速不足。模型的细节还原上，机身表面的哑光质感、端盖的金属加工纹理、输出轴的螺纹牙型都做了对应呈现，做渲染效果图或者装配动画时可以直接使用，不需要额外调整外观材质。很多工程师在做小型设备设计时，经常会因为外购件模型不准确导致装配干涉，这款模型修正了原始公开模型里的螺纹参数错误，补全了缺失的细节特征，能直接用于装配体设计，减少建模修正的时间成本。在做传动匹配时，输出轴的螺纹连接适合搭配快拆式的传动件，不需要额外做轴肩定位，通过螺母锁紧就能固定传动轮，安装拆卸都比较方便，适合需要经常维护更换传动件的设备场景。
