适配Z623电子板的HUD控制安装基座

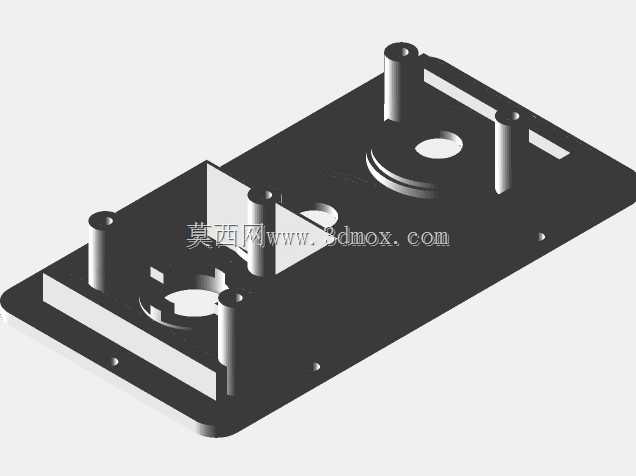

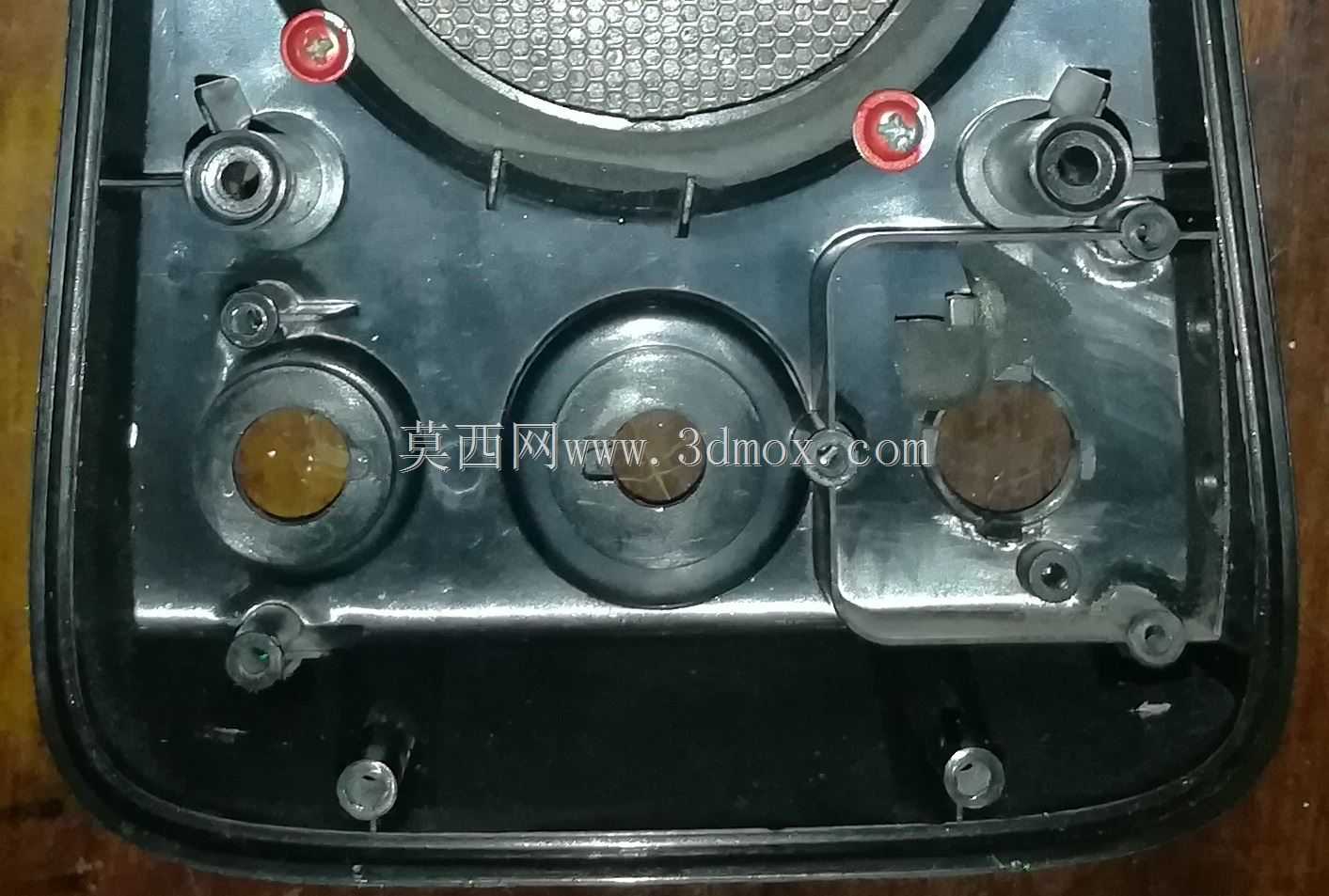

　　在车载HUD改装、桌面音频控制模块集成这类DIY场景里，经常会遇到现成电路板与安装位不匹配的问题，这款适配Z623电子板的HUD控制安装结构，就是针对这类移植适配需求做的定制化安装载体。日常做车载HUD加装时，很多人会选用现成的音频控制板做信号转接，但是原厂电路板没有对应车型预留位的安装孔，直接粘贴固定不仅容易松动，长时间行车震动还会导致接插件松脱，甚至出现信号中断的问题，这个安装基座就是为了解决这类移植痛点设计的。从结构设计来看，基座整体采用平板式承载布局，主体承载面做了下沉式的限位台阶，刚好可以嵌入Z623电子板的本体边缘，限制电路板在平面方向的窜动，避免车辆行驶过程中电路板移位拉扯接线。

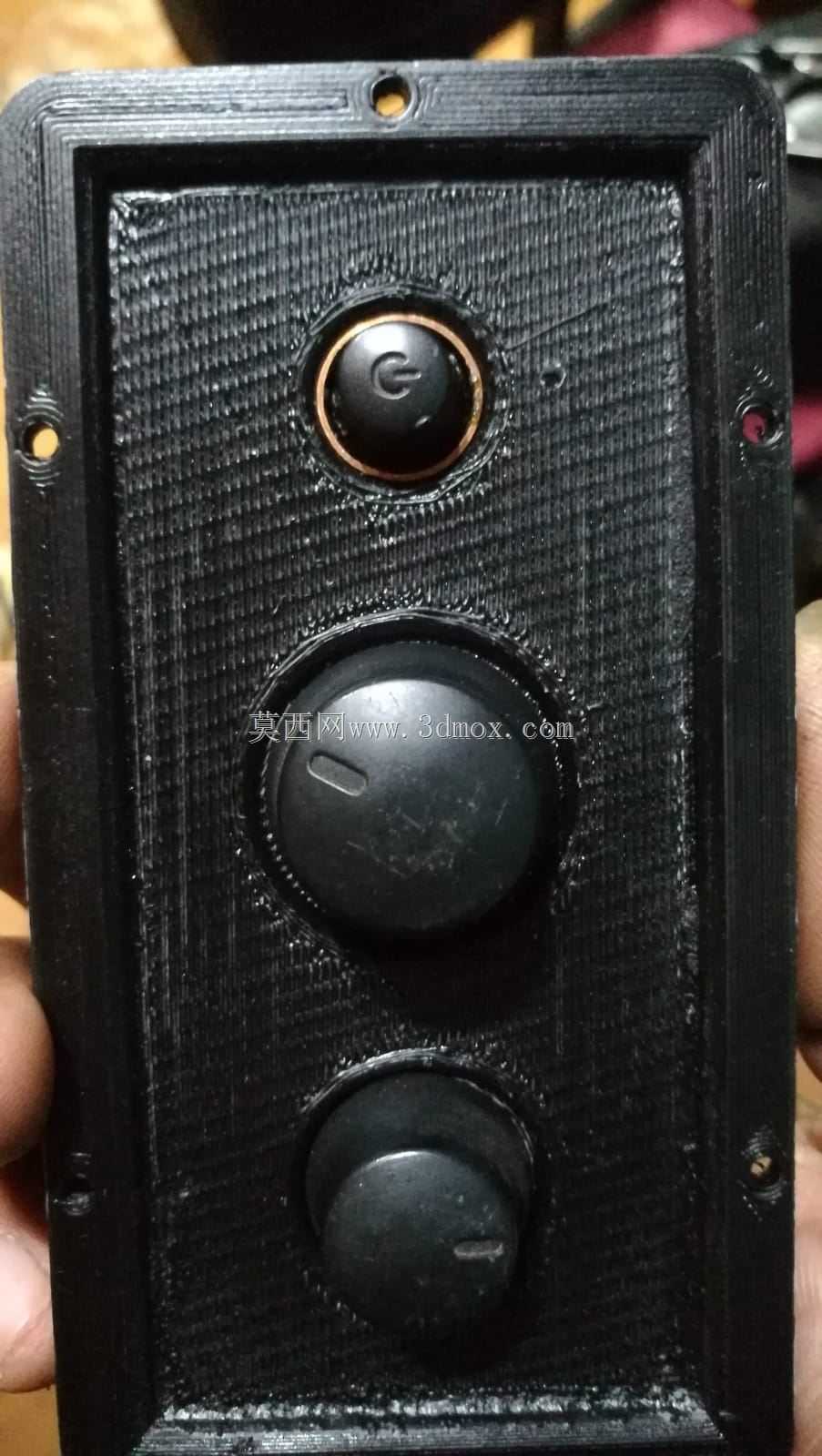

　　基座上分布的多根柱状支撑柱，高度统一匹配电子板的安装孔位高度，支撑柱顶端预留的沉孔可以直接穿入自攻螺丝固定电路板，不需要额外加装铜柱，减少装配时的零件数量。考虑到移植过程中经常会遇到原车安装位孔位偏差的问题，基座上对应外部固定的孔位做了一定的余量设计，当移植出现孔位对不齐的情况时，可以根据实际安装面的孔位做小幅扩孔调整，不需要重新制作整个基座，降低改装的试错成本。基座上预留的圆形镂空区域，是对应电路板上旋钮或者感应元件的避让位，避免安装后基座遮挡元件的操作面或者感应区域，保证HUD控制功能的正常使用；侧边的长条形开槽是走线位，电路板的接线可以从开槽处引出，顺着基座边缘排布到对应的接口位置，避免线束被基座和安装面挤压破损。

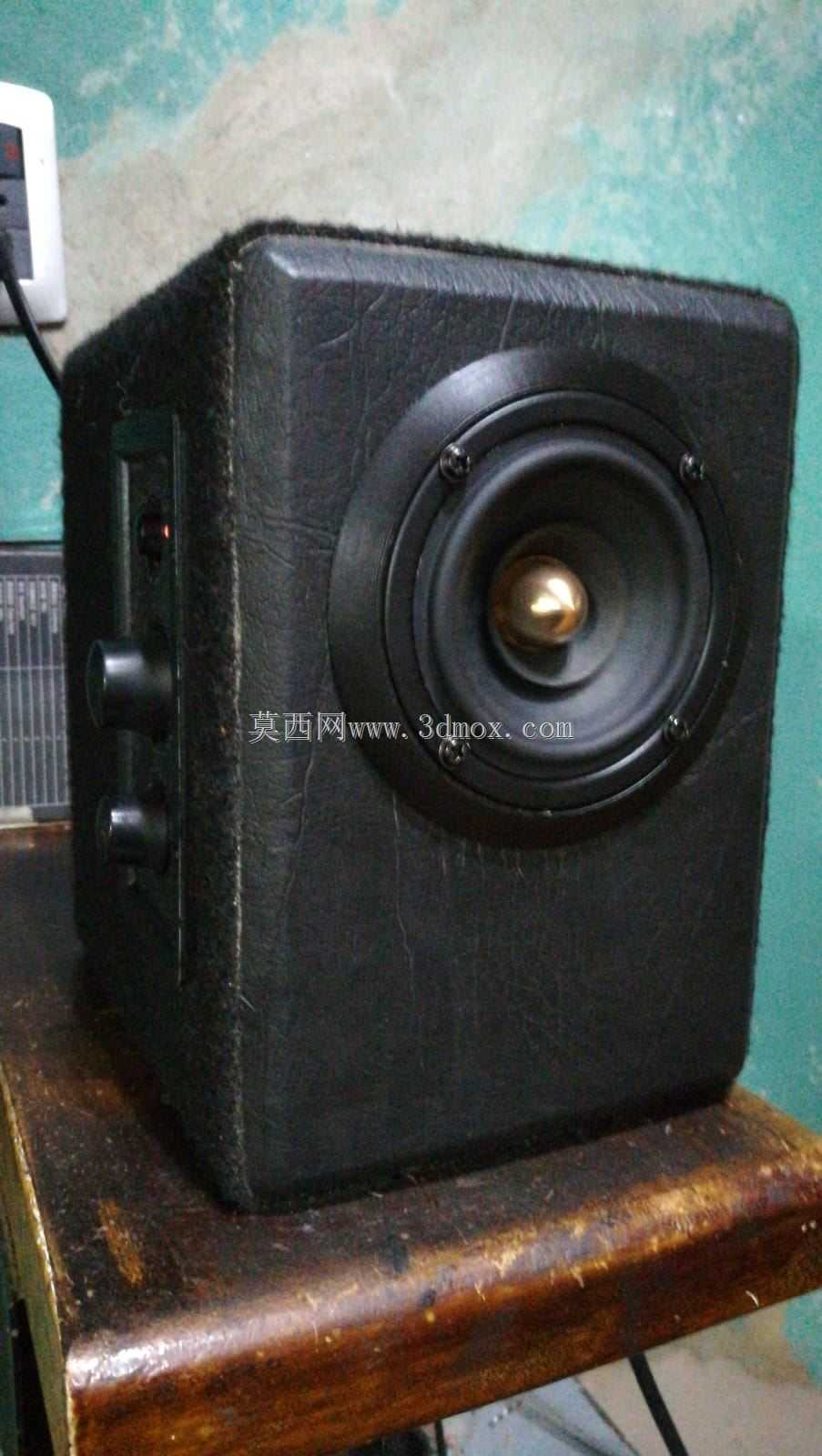

　　从安装边界来看，基座整体外轮廓是圆角矩形，边缘做了R角处理，避免安装时锐边割手或者割破线束，整体厚度控制在合理范围，不会因为加装基座导致HUD模块突出太多影响驾驶视线。支撑柱的排布位置避开了电路板上的发热元件区域，给元件预留了足够的散热空间，长时间工作也不会因为热量堆积导致基座变形。在实际使用场景中，除了车载HUD改装，这个基座也可以用在桌面音频控制器的自制外壳内，作为电路板的固定承载结构，不需要额外设计复杂的壳体内部筋位，直接把基座固定在外壳底壳上，再扣合上盖就可以完成整个控制器的装配，大幅缩短DIY制作的周期。

　　做结构设计的时候，特意把所有支撑柱的高度做了统一公差控制，保证电路板安装后处于水平状态，避免因为支撑柱高度差导致电路板受力不均，长时间使用出现焊盘脱裂的问题。基座边缘的固定孔位采用对称式布局，不管是横向安装还是纵向安装，都能找到对应的固定点，适配不同的安装空间需求。针对移植时可能出现的孔位偏差问题，除了安装孔预留调整余量，基座的承载面也预留了少量的冗余空间，就算电路板因为批次问题存在小幅尺寸公差，也能正常嵌入固定，不会出现卡不进去或者间隙过大晃荡的情况。整个结构没有复杂的曲面或者倒扣结构，不管是3D打印制作还是小规模机加工都能快速成型，加工难度低，改装爱好者自己就可以完成制作，不需要找专业的加工厂开模，很适合小批量的DIY改装使用。在装配逻辑上，先把电路板对准支撑柱的位置放到基座上，用螺丝把电路板固定在支撑柱上，接好所有线束之后把线束从侧边的走线槽整理出来，再把整个基座通过边缘的固定孔固定到目标安装位，整个装配过程不需要特殊工具，普通的十字螺丝刀就可以完成，后期维护拆卸也很方便，只需要松开基座的固定螺丝就可以把整个模块取下来检修，不需要拆动车上的其他部件。
