独立饮用水箱限流橡胶密封垫片

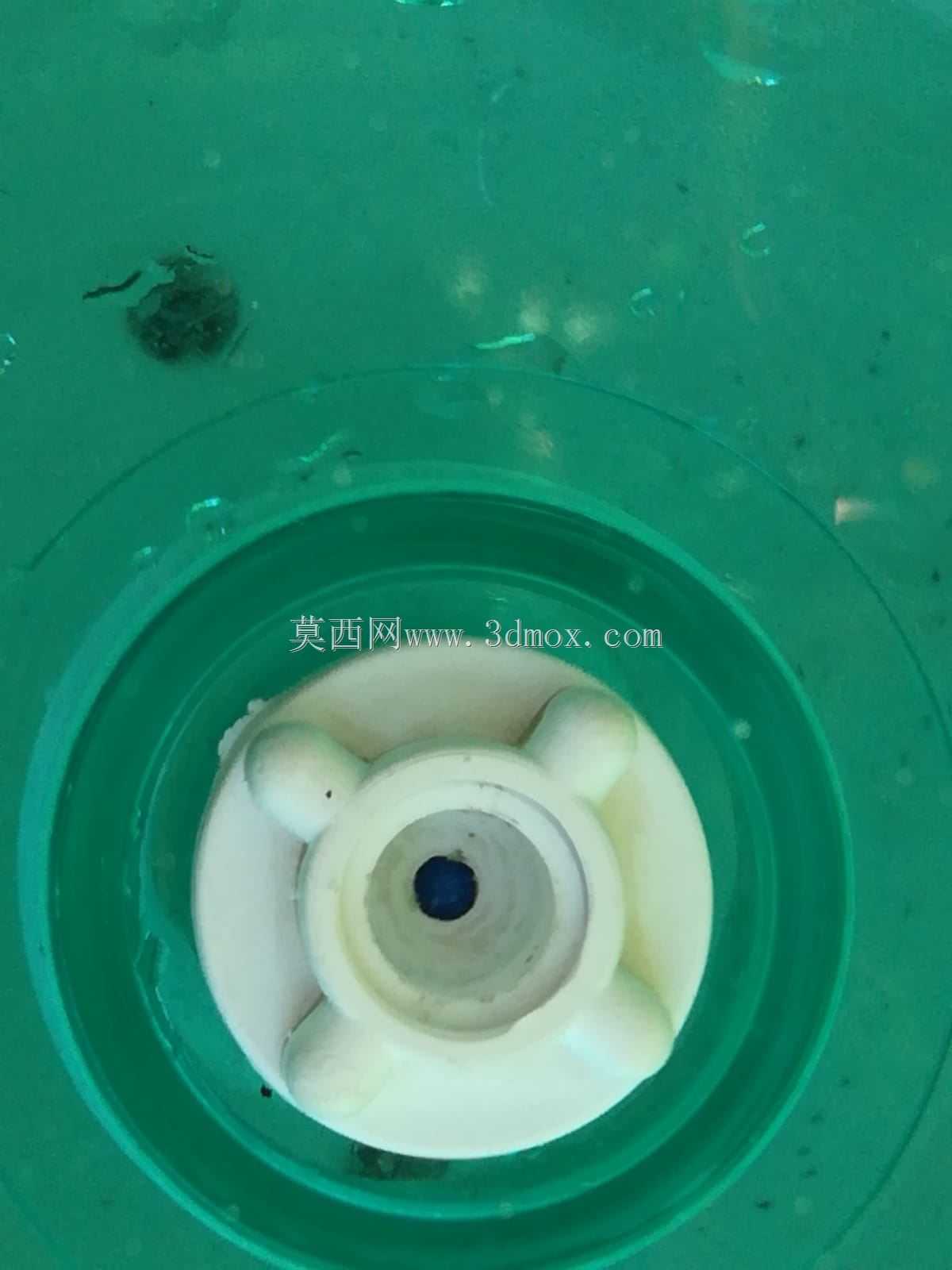

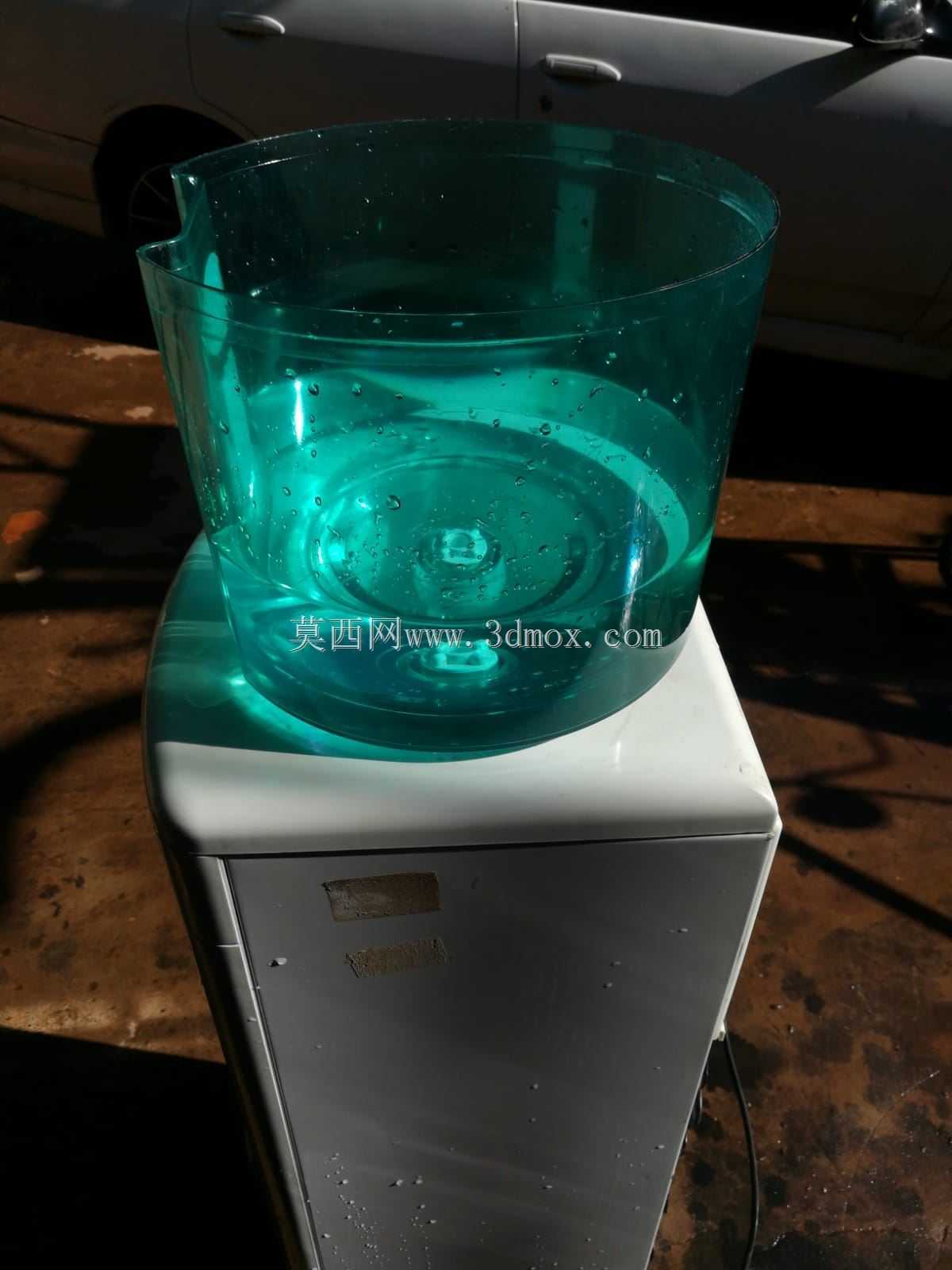

　　在带独立储水结构的饮用水供应设备中，这类橡胶垫片承担着双重核心作用，一方面要实现水箱出水通路的静密封，阻断水体从装配缝隙渗漏的路径，另一方面要通过自身结构的通径设计，限制出水通路的最大流量，避免水箱出水过快导致的供水溢水、管路冲击等问题。从实际应用场景来看，这类垫片常见于台式净饮机、小型商用直饮设备、嵌入式饮水机的独立储水箱与出水基座的连接位置，这类设备的水箱多为可抽拉式结构，用户需要频繁取下水箱加水，因此对垫片的反复压缩回弹性能有较高要求，同时因为接触饮用水，材质必须符合涉水卫生标准，不能有有害物质析出。

　　从设计思路上看，这类垫片的结构并不复杂，但细节尺寸的把控直接影响使用效果。首先是密封唇边的设计，垫片与水箱出水嘴接触的位置设置了一圈凸起的密封唇，装配时依靠水箱安装到位后的压紧力，让密封唇产生弹性变形，填充接触面的微观不平度，实现零渗漏密封，密封唇的高度通常设置在0.8-1.2mm之间，过高会导致装配阻力过大，用户安装水箱时需要施加过大的按压力，体验较差，过低则压缩量不足，容易出现密封失效渗漏的问题。其次是中心限流孔的设计，限流孔的直径根据设备额定出水流量确定，通常在1.5-3mm区间，孔壁做了光滑过渡处理，避免长期使用后水中的杂质在孔边堆积造成堵塞，同时孔的轴线与垫片中心同轴度公差控制在0.1mm以内，避免装配后出水偏流冲击管路内壁产生异常噪音。

　　外形尺寸与安装边界方面，这类垫片整体为薄型圆片状结构，外径根据水箱出水接头的尺寸匹配，通常比接头安装凹槽的直径大0.2-0.3mm，依靠橡胶的弹性过盈卡入安装槽内，避免用户抽拉水箱时垫片脱落移位，垫片的整体厚度通常在2-3mm之间，安装后的压缩量控制在厚度的20%-30%，这个压缩区间既能保证足够的密封比压，又不会因为过度压缩导致橡胶提前老化失去弹性，延长垫片的使用寿命。垫片的背面设置了一圈定位凸台，凸台尺寸与基座上的安装凹槽精准配合，装配时可以快速定位，避免装偏导致的密封失效。

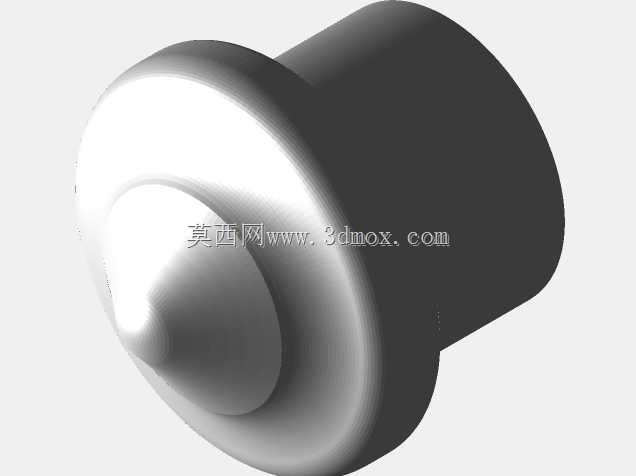

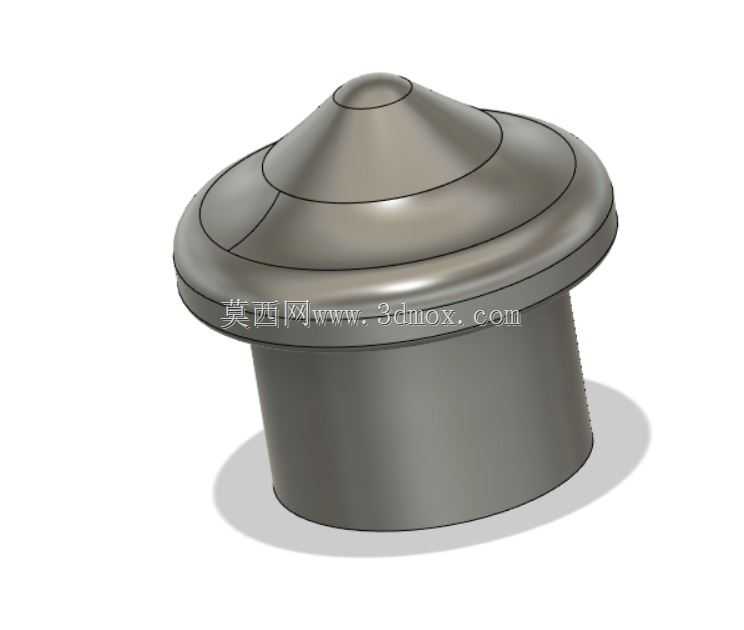

　　从材质选择角度，这类接触饮用水的橡胶垫片通常选用食品级硅橡胶或者三元乙丙橡胶，硅橡胶的耐温范围宽，适合有加热功能的饮水设备，不会因为热水长期浸泡产生异味，三元乙丙橡胶的耐老化性能更优异，适合常温储水的设备使用，两种材质的邵氏硬度通常控制在45-55度之间，硬度过高会导致密封所需的压紧力过大，硬度过低则容易在反复拆装过程中被挤压变形损坏。在实际建模过程中，需要重点关注密封唇的圆角过渡，所有棱角位置都要做R0.2以上的圆角处理，避免应力集中导致橡胶在反复压缩过程中出现开裂，同时限流孔的入口位置做倒角处理，减少水流通过时的阻力，也能避免杂质在孔边卡滞。

　　这类零件虽然属于小型密封配件，但在饮水设备的整体可靠性中占比很高，很多饮水设备出现的漏水、出水流量不稳定问题，根源都在于垫片的尺寸设计不合理或者材质选择不当。在三维建模时，需要充分考虑橡胶件的成型工艺，避免出现厚度突变的结构，保证硫化成型时橡胶流动均匀，减少成型缺陷，同时要预留足够的尺寸公差，因为橡胶件的成型收缩率受工艺参数影响较大，合理的公差范围可以降低生产过程中的不良率。另外，在做装配验证时，需要模拟水箱反复拆装500次以上的工况，检查垫片的回弹性能是否满足要求，是否出现永久变形、移位等问题，还要做通水测试，验证不同水压下的密封性能和限流效果是否符合设计要求，确保在设备的整个使用寿命周期内，垫片都能稳定发挥作用。
