谢尔比眼镜蛇主题140mm风扇装饰烤架

　　这款140mm规格的风扇装饰烤架，最初是为PC硬件MOD改装场景开发的定制化结构件，同时也可适配小尺寸通风口的装饰性防护需求，在桌面改装、小型设备散热风道美化、主题化机箱搭建等场景中都能找到适配位置。从实际使用功能来看，它首先承担风扇进/出风侧的防护作用，避免线材、细小杂物卷入运转中的风扇扇叶造成硬件损坏，同时通过主题化的浮雕设计，替代常规单调的六边形或条形格栅烤架，满足改装爱好者的个性化视觉需求。

　　设计过程中首先锁定140mm标准机箱风扇的安装边界，四个安装孔位完全匹配行业通用的125mm孔距标准，安装耳的厚度控制在2mm，既保证安装时不会和风扇边框产生结构干涉，也能兼容常规的M3风扇安装螺丝，不需要额外定制固定件。主体防护区域采用蜂窝状镂空结构，镂空率经过反复调整，控制在65%左右，既不会因为镂空面积过小阻挡风道、增加风阻产生额外风噪，也不会因为镂空间隙过大丢失防护作用，间隙尺寸控制在6mm以内，能阻挡绝大多数日常场景中可能接触到的细小硬物。

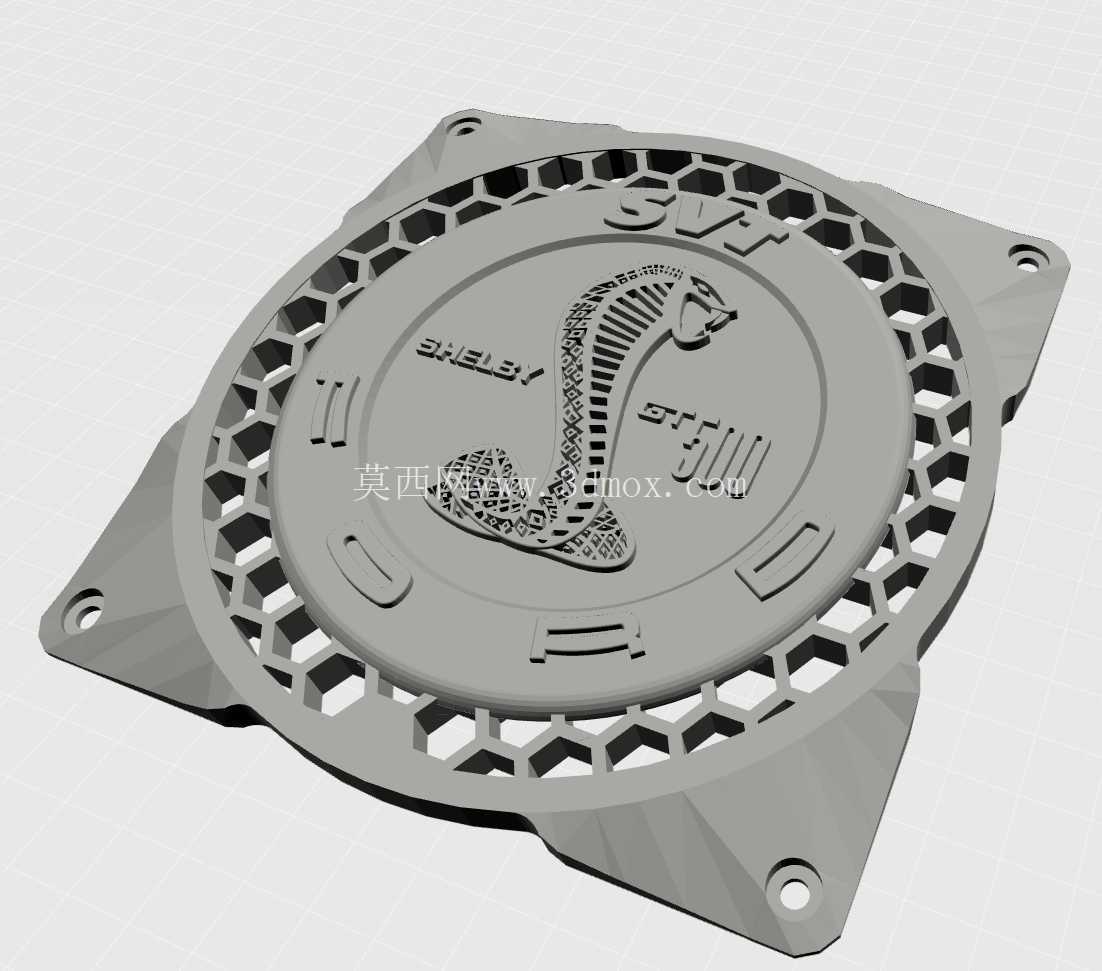

　　中心区域的谢尔比眼镜蛇浮雕是整个设计的视觉核心，浮雕凸起高度控制在1.5mm，既保证图案的辨识度，从各个常规观察角度都能清晰识别出眼镜蛇轮廓与SHELBY、GT500的标识细节，又不会因为凸起过高影响气流走向，避免在高转速风扇场景下产生异常的气流紊流噪音。整个烤架的外缘做了15度的斜切收边处理，没有尖锐的直角毛刺，不管是3D打印制作还是后续的CNC精加工，都能减少边缘的处理工序，安装时也不会划伤线材或者操作人员的手部。

　　从安装适配性来看，除了标准140mm机箱风扇之外，它也可以适配同安装孔距的小型散热排风扇、机柜通风口装饰，甚至在桌面小型排风装置上也能安装使用，安装耳的位置做了轻微的下沉设计，螺丝锁紧后螺丝头不会突出烤架表面，保证整体外观的平整性。结构壁厚整体均匀，所有转角位置都做了R0.8的圆角过渡，不管是采用PLA、ABS等材料进行FDM3D打印，还是采用光固化打印制作高精度版本，都能减少打印过程中的翘曲风险，不需要额外添加大量支撑结构，打印完成后的后处理工作量极小。

　　在风道匹配的细节上，蜂窝格栅的筋条宽度设置为1.2mm，筋条走向顺着风扇旋转的出风方向做了微小的倾角引导，能一定程度上梳理气流，减少直筋条对气流的切割产生的高频噪音，这一点在高转速风扇的使用场景下感知会比较明显。中心浮雕区域的实体部分面积经过计算，控制在整体通风面积的18%以内，不会对中心区域的风道造成明显阻挡，避免风扇中心区域的气流死区扩大影响整体散热效率。

　　整个结构没有复杂的装配结构，是一体化的单零件设计，不需要后续的拼接组装，生产制作的门槛很低，不管是个人爱好者自行打印使用，还是小批量加工做主题化周边产品，都能很好的控制成本与制作周期。边缘的安装孔做了0.2mm的沉孔设计，螺丝锁紧后可以完全埋入孔位，不会突出表面影响外观，也避免螺丝头长期使用氧化生锈影响整体的视觉效果。针对不同的使用场景，这个结构也可以很方便的调整尺寸，等比例缩放后可以适配120mm、90mm等其他常规尺寸的风扇安装，只需要对应调整安装孔的位置即可匹配不同的安装边界，结构本身的强度也能满足日常防护的需求，正常安装使用情况下不会出现轻易断裂、变形的问题。
