悬浮式红酒杯壁挂收纳支撑结构设计

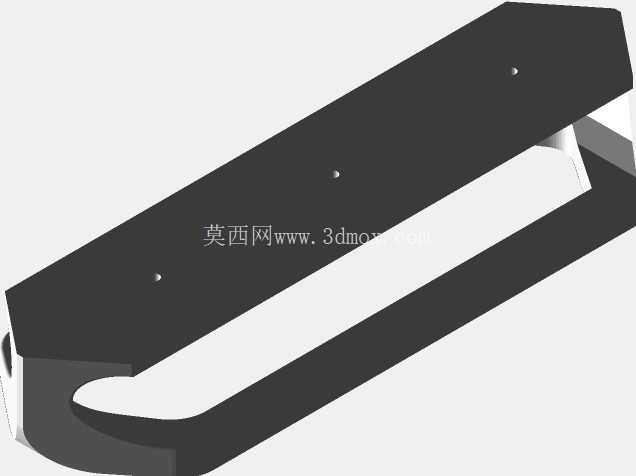

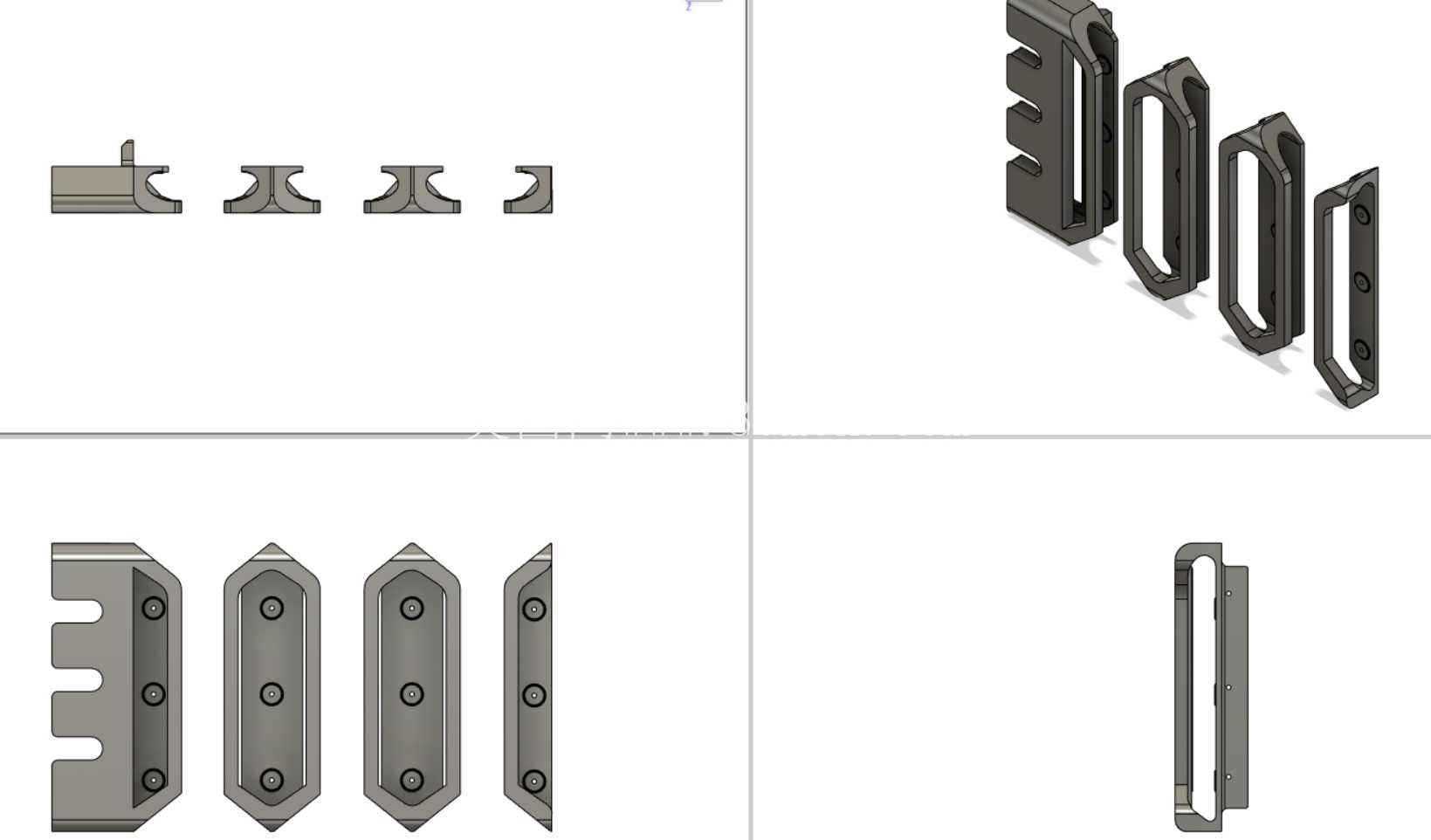

　　该结构主要面向家庭餐厨空间、小型酒吧吧台、开放式酒柜的壁挂式红酒杯收纳场景，解决常规杯架占用台面空间、取放动线不顺的痛点，适配标准波尔多杯、勃艮第杯等常见高脚杯型的悬挂收纳需求。设计初期先梳理了实际使用中的核心矛盾：常规壁挂杯架多为整排一体式结构，安装后无法根据墙面剩余空间调整排布长度，左侧预留的安装边在窄墙面、柜体侧边安装时会出现突出磕碰、占用多余空间的问题，因此本次结构采用模块化拆分思路，将整体支架拆分为侧边固定件、中间承托主体、端部封边件三类独立单元，用户可根据实际可用安装长度，选择对应数量的中间主体单元拼接，无需定制整长构件，适配不同宽度的安装面。

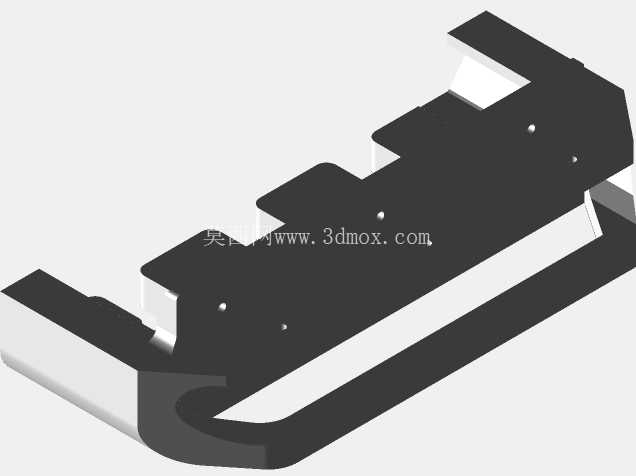

　　结构的承托逻辑采用高脚杯杯脚卡入式设计，每个承托单元设置对应弧度的卡槽，卡槽开口尺寸经过反复校核，既保证杯脚能顺畅滑入，又能在悬挂状态下卡住杯座位置，避免杯子滑落；卡槽边缘做了0.5mm的圆角过渡，防止取放杯子时刮擦杯脚玻璃表面，长期使用也不会在杯脚留下划痕。针对安装边界的适配问题，结构专门做了可裁剪调整的设计：如果安装位置左侧没有多余空间容纳侧边固定件的突出安装边，可直接省略侧边固定件，将最左侧的中间主体单元直接作为端部安装件使用，仅需调整对应安装孔位即可，不会影响整体的承托强度。

　　安装孔位采用沉头孔设计，适配M4规格的自攻螺丝或膨胀螺丝，安装后螺丝头完全沉入构件表面，不会突出刮碰杯身；构件背部与墙面接触的位置设置了0.3mm的浅凹槽，可粘贴薄型防滑泡棉垫，既避免金属构件直接接触墙面刮掉墙漆，也能抵消墙面不平整带来的安装间隙，让支架贴墙更稳固。结构的壁厚设置经过承重校核，单个承托单元可承载1.5kg的重量，满挂装满红酒的高脚杯也不会出现形变；拼接位置采用凹凸榫卯定位结构，拼接时无需额外校准对齐，相邻单元卡入后即可保证卡槽位置在同一条水平线上，不会出现高低错位导致杯子倾斜的问题。

　　设计过程中特意考虑了3D打印制作的可行性，所有构件均无大角度悬空结构，打印时无需添加大量支撑，打印完成后仅需简单打磨支撑痕迹即可使用；构件内部做了均匀的网格加强筋设计，在减少材料用量的同时保证整体刚性，不会因为长期承重出现弯曲变形。针对不同的安装场景，结构可适配多种安装基底：混凝土墙面、木质柜体板、瓷砖墙面均可通过对应螺丝固定，若不想破坏墙面，也可在构件背部粘贴高强度双面胶，承托空杯状态下的重量完全足够。卡槽的间距设置为120mm，保证相邻悬挂的杯子不会互相碰撞，取放单个杯子时不会碰到旁边的杯身，避免玻璃磕碰碎裂；端部封边件做了圆弧收边处理，没有尖锐棱角，日常走动经过时不会磕碰划伤。实际使用时，杯子清洗后可直接倒置悬挂在卡槽上，杯内残留的积水会自然滴落，不会在杯底残留水渍，同时倒置存放也能避免灰尘落入杯内，符合红酒杯的日常存放卫生要求。结构的整体外轮廓做了窄边设计，突出墙面的距离仅为85mm，不会过多占用过道空间，在狭窄的吧台侧边、餐边柜侧面安装也不会影响人员通行。
