家具用侧装三节伸缩滑轨三维结构

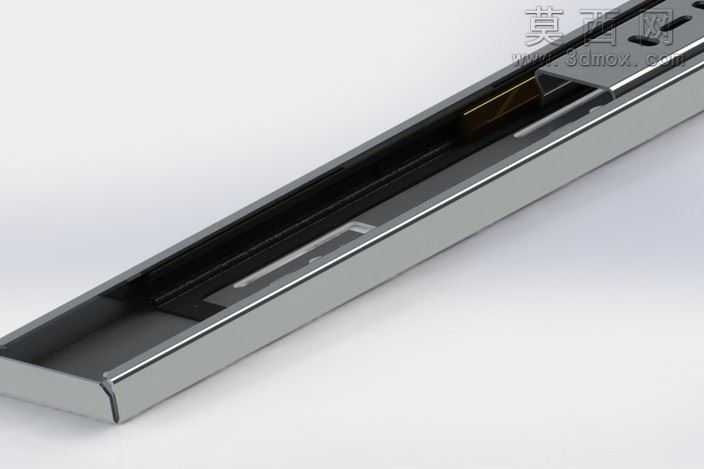

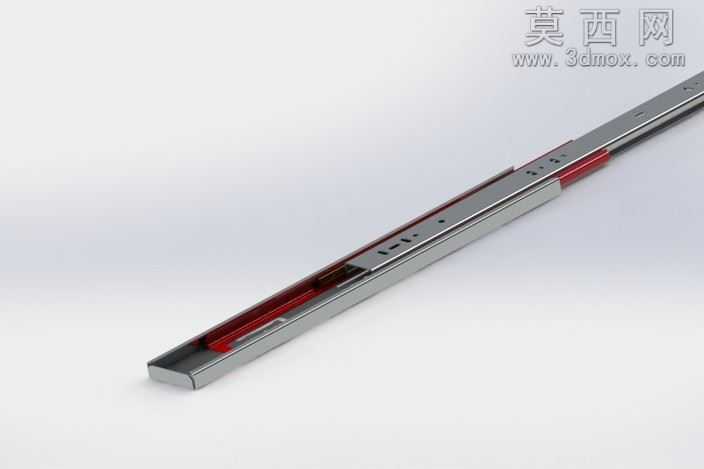

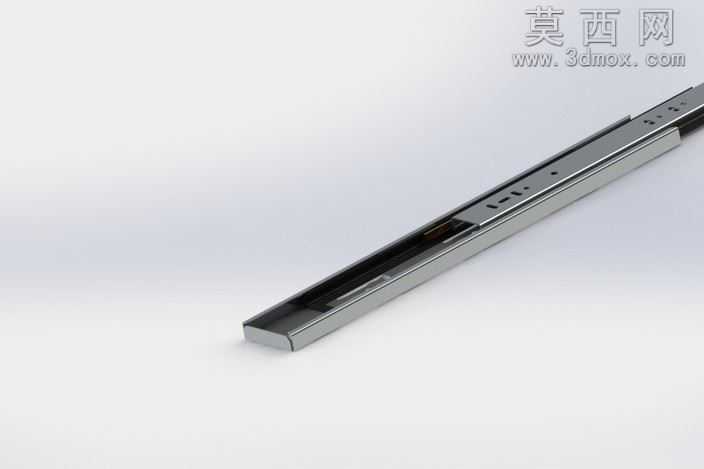

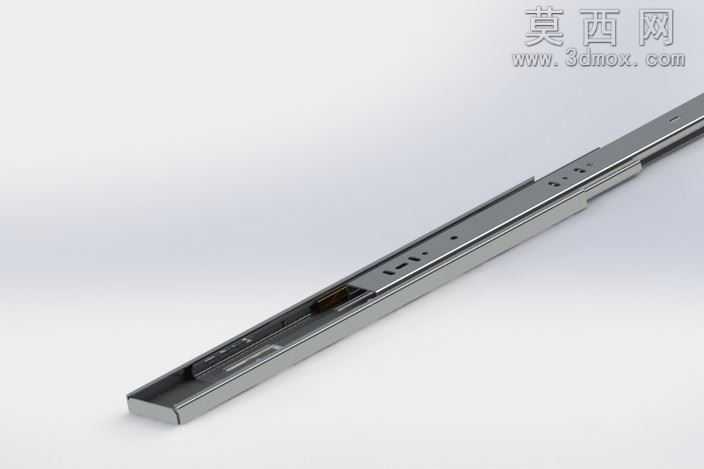

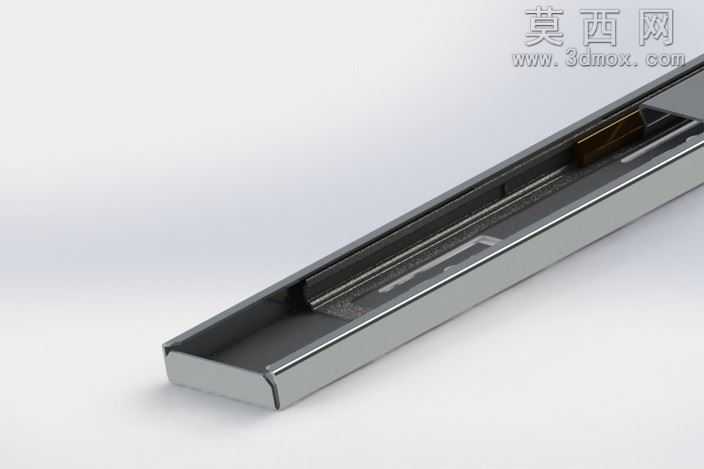

本模型为家具行业通用的侧装式伸缩滑轨，采用SolidWorks进行全参数化三维建模，建模过程严格遵循家具五金件的实际生产尺寸规范，完整还原了三节式伸缩轨道的全部装配结构。建模阶段首先绘制内外轨的基础截面草图，通过拉伸、切除等基础特征构建轨道的主体型材轮廓，针对轨道内侧的滚珠滚道结构，采用扫描切除特征精准加工出弧形滚道槽，保证滚珠装配后可实现顺滑滚动。中间连接轨的定位卡扣、防脱落限位凸台均通过精细特征建模还原，未做结构简化，确保各部件的装配干涉检查完全符合实际装配逻辑。材质设置上，外轨与内轨主体采用冷轧钢材质参数，表面赋予哑光镀锌金属质感，金属表面的细微拉丝纹理通过材质贴图实现，滚珠部分设置为高硬度轴承钢材质，带有高亮金属反光特性，还原真实钢珠的视觉效果。渲染阶段采用工作室柔光环境，多角度打光凸显轨道的金属质感与结构层次，清晰展示轨道完全伸展状态下的各节配合关系。结构设计上采用经典的三节同步伸缩结构，通过中间轨实现内外轨的行程叠加，伸展后可达到闭合长度两倍以上的抽拉行程，轨道内置的滚珠保持架可均匀排布钢珠，将滑动摩擦转化为滚动摩擦，大幅降低抽拉阻力，同时轨道末端设置的防脱限位结构可避免抽拉过度导致的轨道脱落，内侧的阻尼缓冲结构预留了安装位，可适配不同阻尼配置的使用需求。设计思路围绕家具抽屉的实际使用场景展开，兼顾结构强度与抽拉顺滑度，型材壁厚按照常规家具五金的承重要求设置，可满足日常家居抽屉的承重使用需求，各部件的配合间隙按照实际五金件的公差标准预留，模型可直接用于家具结构配套设计、五金配件选型参考，也可用于产品展示渲染、结构原理演示等场景，完整还原了伸缩滑轨从闭合到完全伸展的全行程结构状态。
