便携式手动卷烟装填器具结构设计

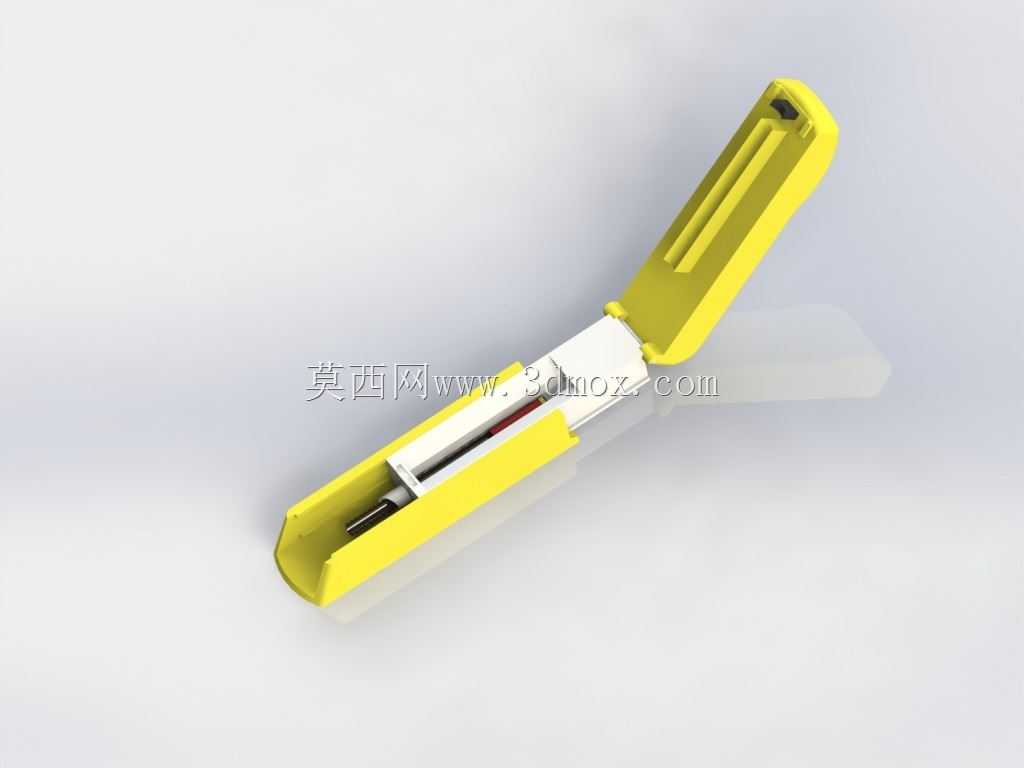

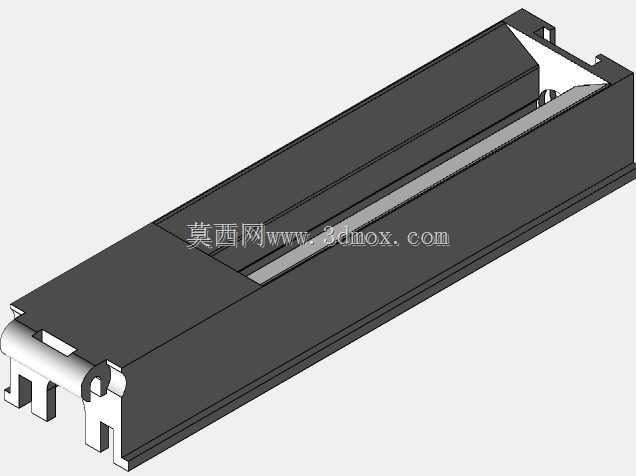

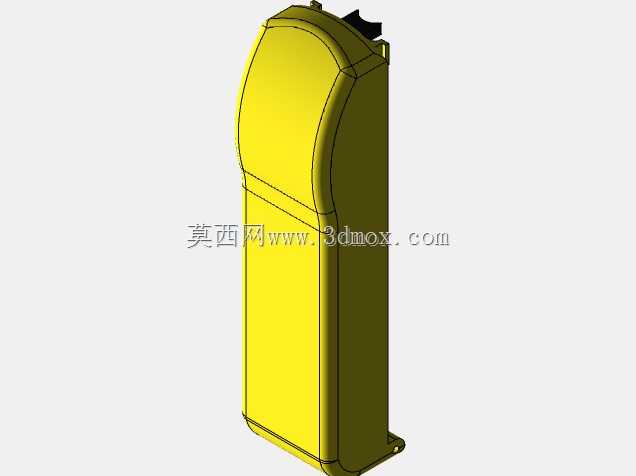

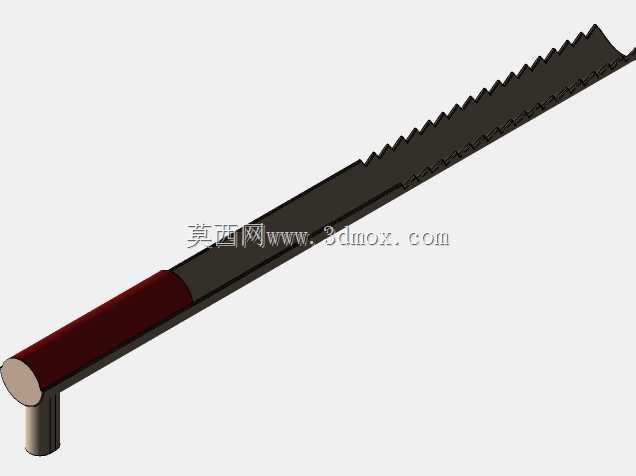

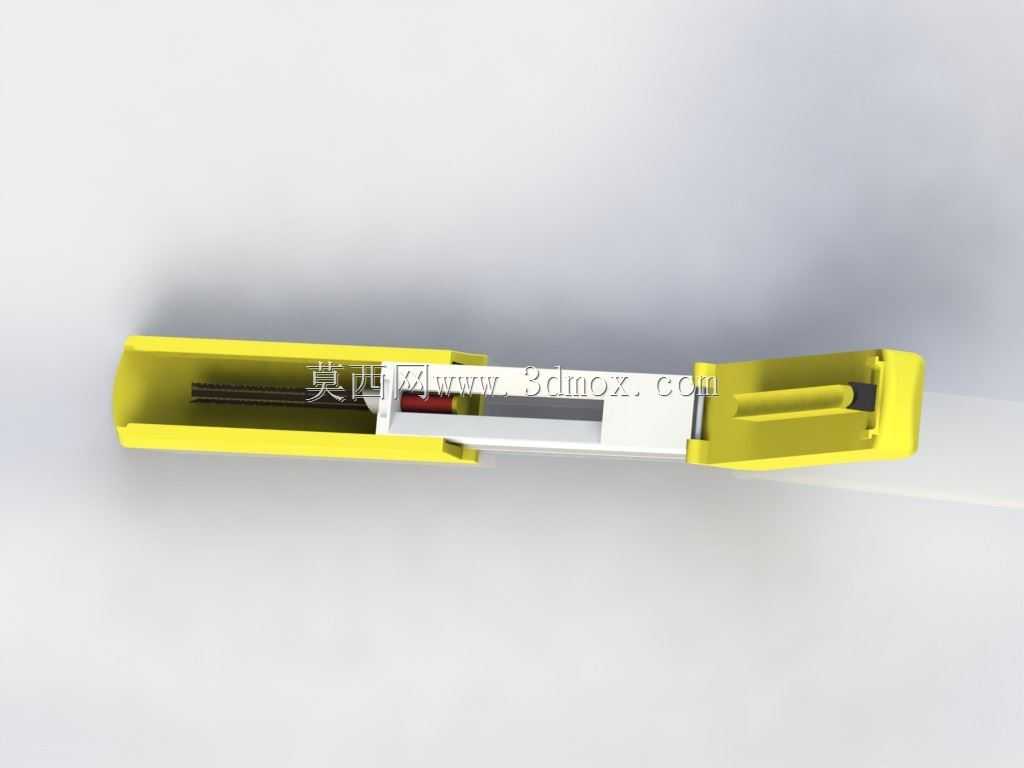

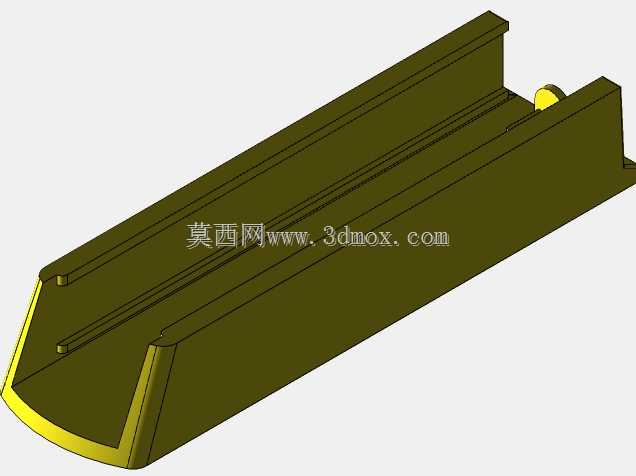

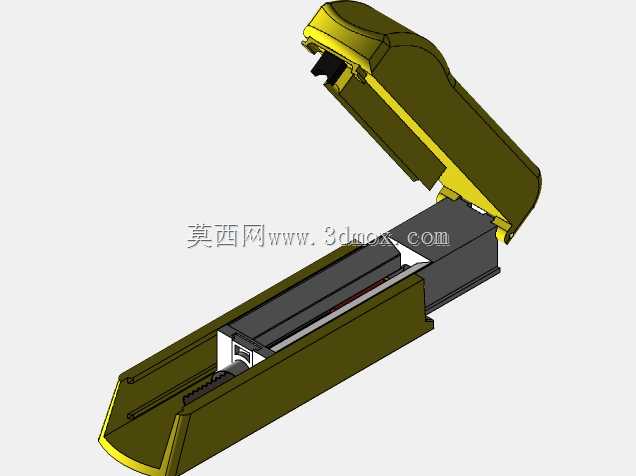

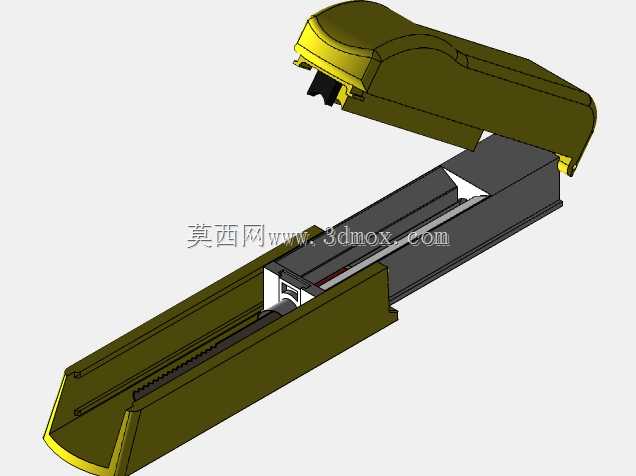

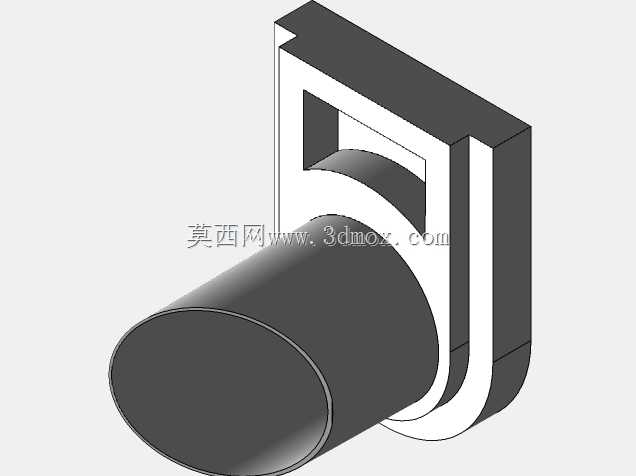

这款手动卷烟装填器具的三维结构设计，核心面向个人日常卷烟自制场景，适配常规直径的空烟管与散装烟丝使用需求，整体采用手持便携的长条形构型，没有额外的外接动力或复杂传动部件，完全依靠手动操作完成烟丝的压实与装填动作，适合非量产的个人使用场景，相比大型电动卷烟设备，其占用空间极小，可随身携带放置于口袋、随身包内，无需固定安装台面，在户外、居家等各类场景下都可直接操作使用。从结构设计逻辑来看，整体采用上下翻盖的分体式壳体结构，上下壳通过尾部的铰接结构实现开合，铰接位置做了限位设计，翻盖打开角度控制在120度左右，既可以完全露出内部的装填腔道方便添加烟丝，又不会因为翻开角度过大导致壳体铰接处应力集中出现断裂问题，日常开合的手感阻尼经过结构优化，不会出现松垮自动闭合或者开合过紧费力的情况。壳体主体采用工程塑料材质的结构设计，壁厚控制在1.8mm，既保证了手持握持的结构强度，按压时不会出现壳体变形塌陷的问题，又能控制整体重量，长时间手持操作不会产生明显的负重感，外壳表面做了纵向的防滑筋条设计，筋条凸起高度0.3mm，间距5mm，刚好贴合手指握持的接触位置，即使手上有轻微汗渍也不会出现打滑脱手的情况。内部的核心装填腔道做了等径设计，内径尺寸匹配常规8mm直径的空烟管，腔道内壁做了抛光顺滑处理，烟丝推入过程中不会出现内壁挂丝、残留烟丝的问题，腔道前端设置了烟管固定卡位，空烟管套入后可以实现轴向定位，装填过程中不会出现烟管移位、烟丝外漏的情况，腔道尾部设置了压料推块，推块和腔道内壁的配合间隙控制在0.1mm，既可以顺畅推动压实烟丝，又不会因为间隙过大导致烟丝从推块边缘漏出。推块的行程做了硬限位设计，最大推进距离刚好匹配常规空烟管的装填长度，不会因为推进过度导致烟丝压得过实影响抽吸口感，也不会因为推进距离不足导致烟管前端空瘪、装填量不足。翻盖闭合后，上下壳的配合面做了止口结构，闭合后配合缝隙控制在0.2mm以内，日常存放时不会有灰尘、杂物进入内部腔道，也能避免残留的烟丝受潮变干。整体外形长度控制在110mm，宽度22mm，厚度18mm，和普通大号美工刀的尺寸接近，握持时刚好可以被手掌完全包裹，操作时单手握持壳体，另一只手完成翻盖添料、推块压装的动作，整个操作流程不需要额外的辅助工具，单次装填的操作时长可以控制在10秒以内。设计过程中针对易损耗的铰接位置做了加强筋处理，铰接轴采用和壳体同材质的一体化注塑结构，避免了额外装配金属轴带来的装配工序和成本问题，同时反复开合的寿命可以满足千次以上的使用需求，推块和壳体的接触位置做了圆角过渡，推动过程中不会出现卡滞、顿挫的问题，针对烟丝装填过程中可能出现的烟丝粗细不均的情况，腔道入口位置做了小角度的导入口设计，添加烟丝时不需要刻意对准，烟丝可以顺着导斜面滑入腔道内部，降低操作的难度。在结构验证过程中，针对不同含水率的烟丝都做了适配性的结构调整，腔道内壁的顺滑度可以适配从略干到微潮的各类烟丝，不会出现烟丝粘壁的问题，推块的按压面做了内凹的弧形设计，刚好贴合拇指的按压轮廓，长时间反复按压也不会出现硌手的问题。整个结构没有多余的零散零件，所有功能部件都集成在上下壳体和内部推块三个核心零件上，装配工序简单，后期维护清理也十分方便，只需要翻开翻盖就可以直接擦拭内部腔道，不需要额外拆解螺丝或者卡扣，日常使用的维护成本极低。
