卡西欧钛纽姆商务腕表精细结构建模

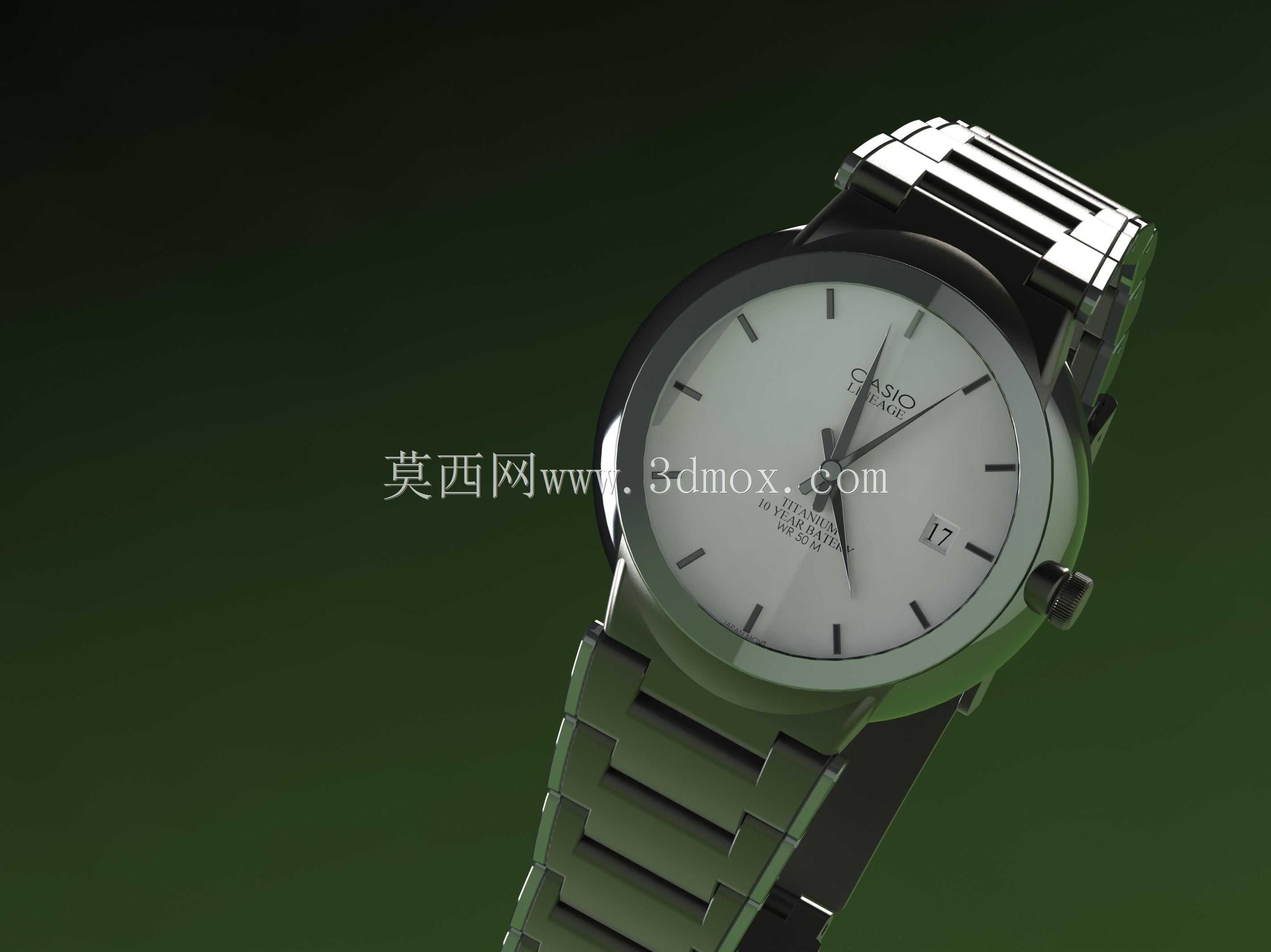

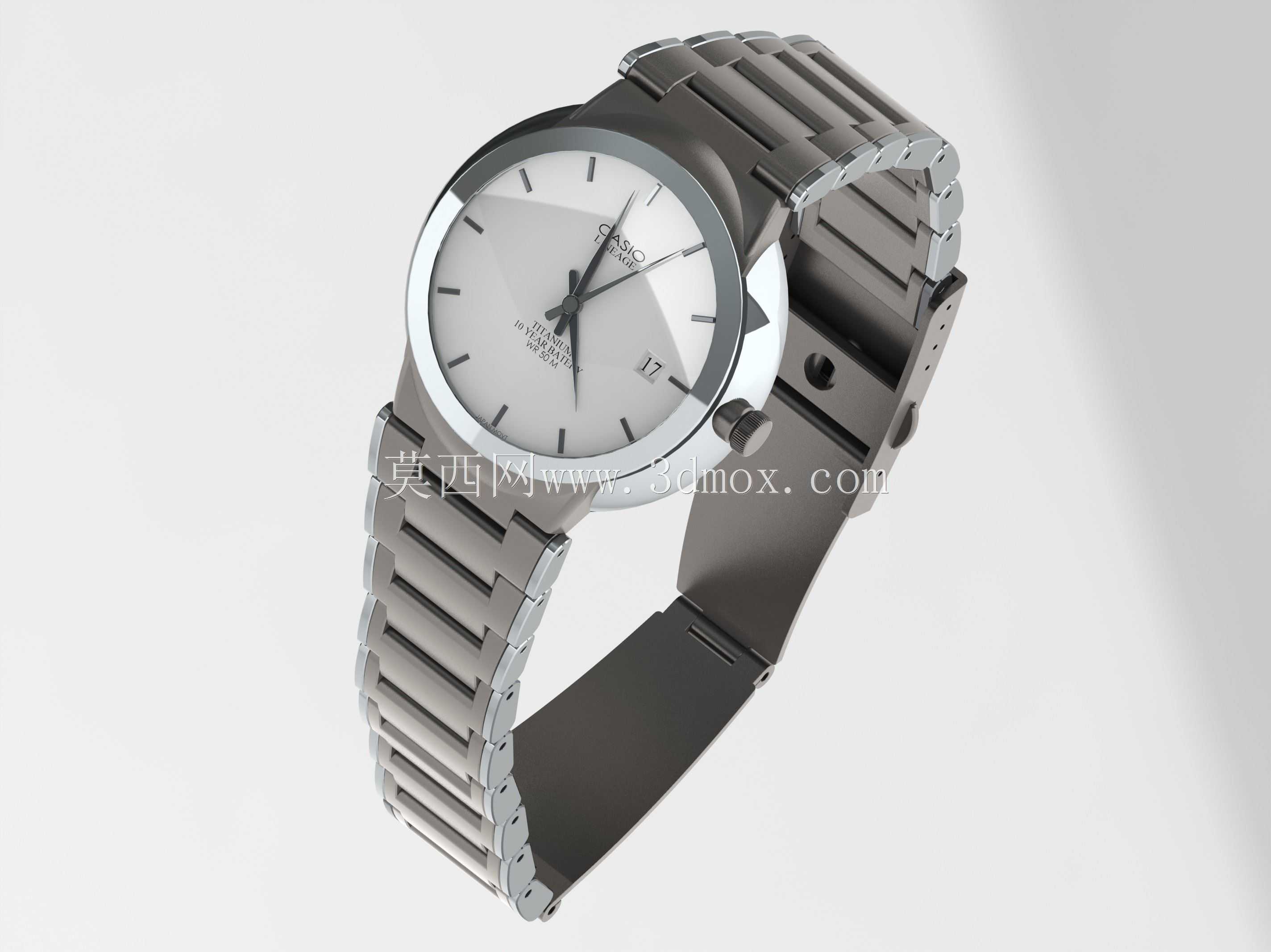

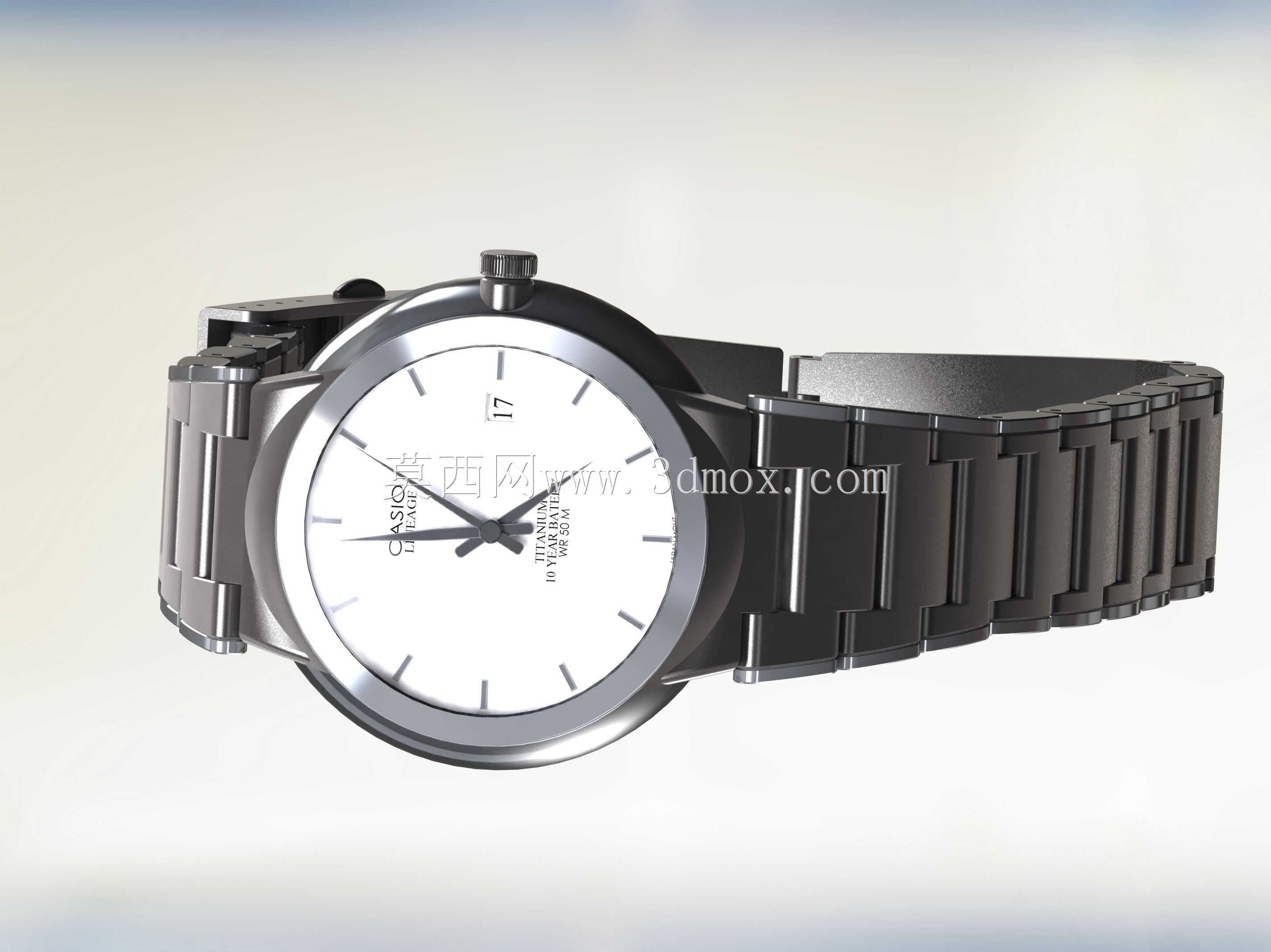

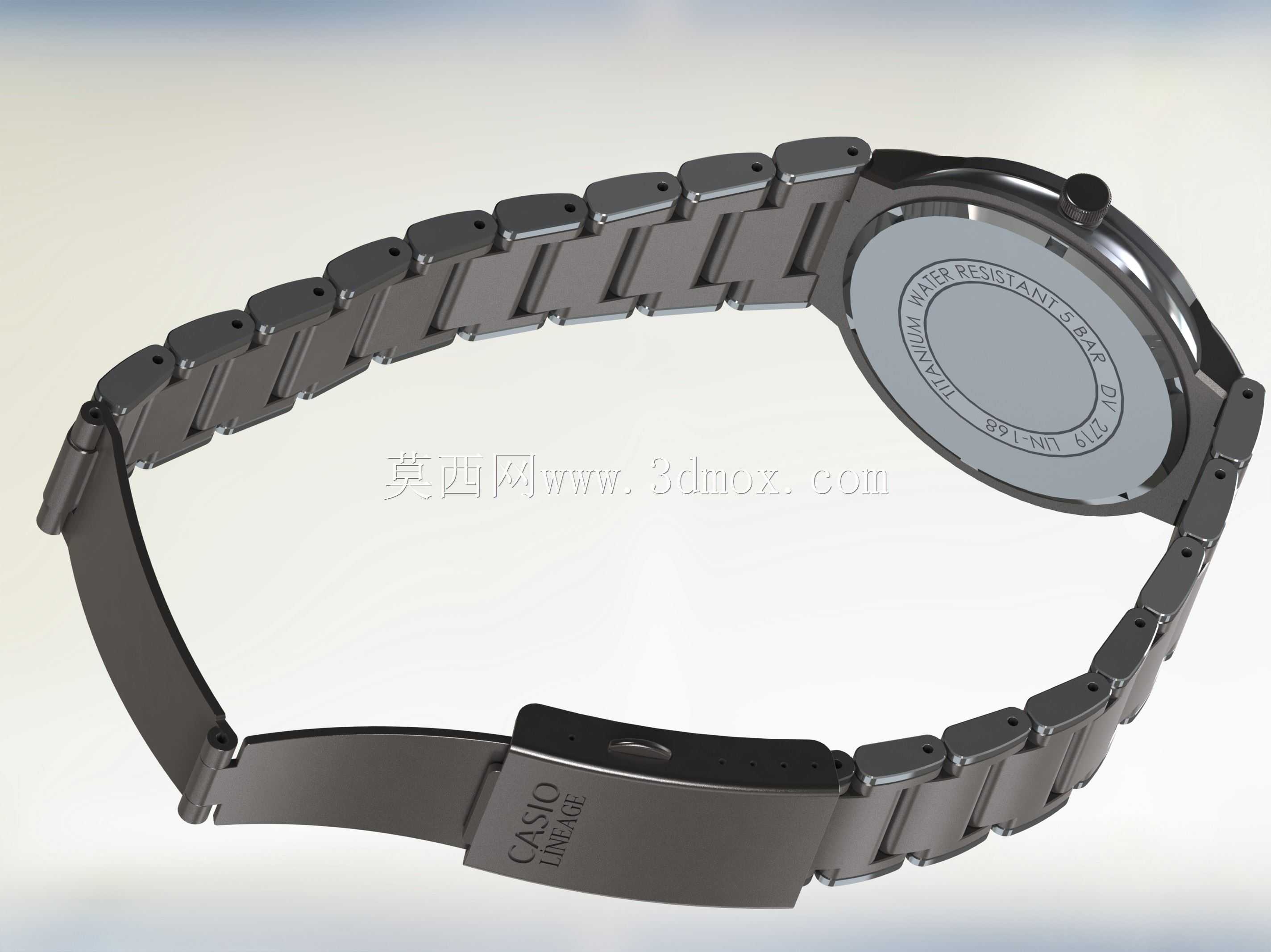

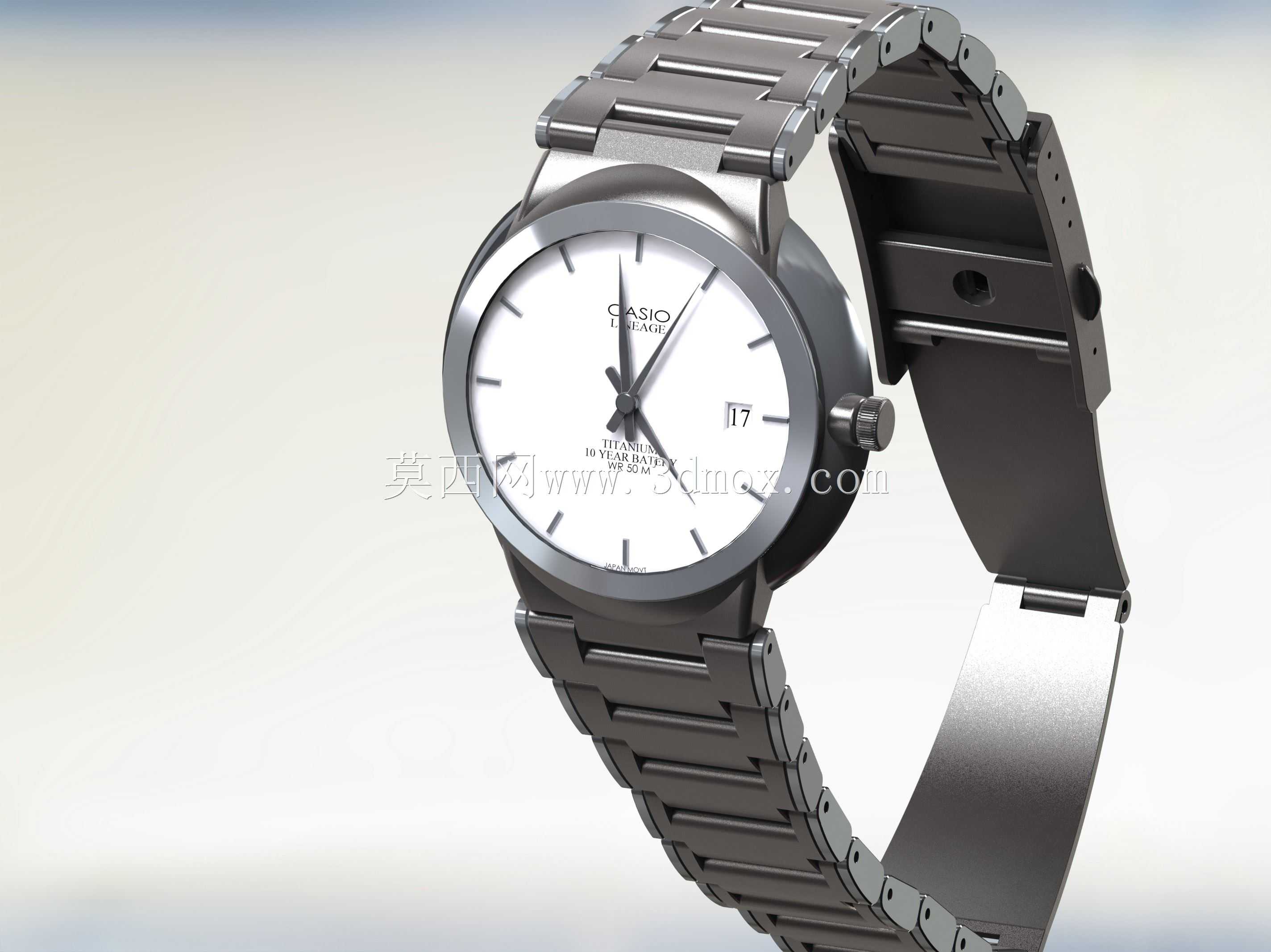

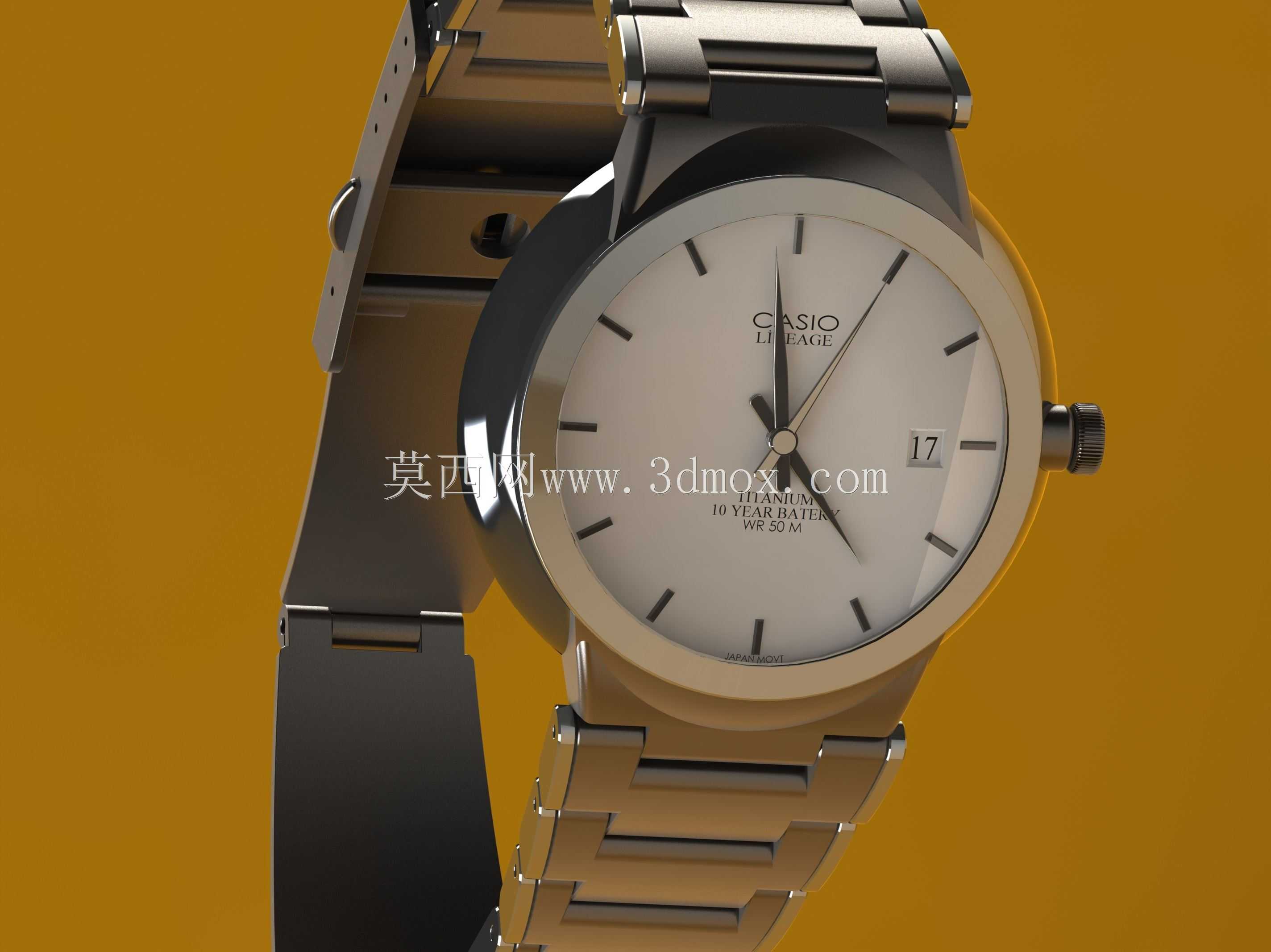

日常随身计时类产品的结构建模，核心要平衡外观质感表达与内部装配逻辑的还原，这款钛金属材质的商务腕表建模，首先要处理的是表壳与表带的衔接结构，表耳位置的弧度需要贴合日常佩戴的手腕曲率，避免出现硌手的硬棱角，建模时先确定表壳的基准直径，常规商务款表壳外径控制在38-42mm区间，厚度控制在8-10mm，这个尺寸边界既适配多数正装衬衫袖口的通过尺寸，也能容纳内部石英机芯、日历模组、电池仓的排布空间。表圈采用窄边抛光设计，建模时要区分表圈、表壳主体的表面处理差异，抛光面的曲率连续度要达到G2连续，避免渲染时出现反光断层，表冠位置设置在3点钟方向，突出表壳的长度控制在3mm以内，表面做防滑齿纹处理，齿纹的间距控制在0.8mm，深度0.3mm，既保证手动调校时间时的摩擦力足够，也不会因为齿纹过深勾扯衣物纤维。表盘部分的刻度采用立体条钉设计，条钉的宽度1.2mm，长度3-5mm不等，12个刻度位的高度差控制在0.1mm以内，保证指针转动时不会与刻度发生剐蹭，指针组包含时针、分针、秒针三根，秒针的厚度控制在0.15mm，做轻量化处理避免运行时的惯量过大，日历窗口设置在3点钟位置，窗口边缘做0.2mm的倒角处理，日历字盘的数字居中对齐，字盘与表盘表面的高度差控制在0.2mm，表面覆盖蓝宝石玻璃表镜，表镜的边缘做弧面过渡，与表圈的贴合面预留0.1mm的密封胶圈安装槽，胶圈的截面直径0.5mm，保证日常佩戴的50米生活防水密封要求。表带采用钛金属间金设计，每一节表链的铰接结构都做了还原，表链节的宽度从表耳位置的20mm逐步收窄到表扣位置的18mm，贴合手腕的佩戴弧度，铰接销轴的直径0.8mm，销轴与链节的配合间隙控制在0.02mm，既保证表链转动的灵活性，也不会出现松垮晃动感，表扣采用双按蝴蝶扣结构，扣合位置的卡扣锁止面做0.1mm的过盈配合，保证佩戴时不会意外脱开，扣面的品牌标识做浮雕处理，浮雕深度0.2mm，边缘做轻微倒角避免刮蹭皮肤。建模过程中，所有外观曲面都要做曲率检查，避免出现收敛褶皱，内部结构虽然属于外观展示类建模不需要完全还原机芯所有零件，但机芯的占位尺寸要符合真实石英机芯的安装边界，保证表壳内部的空间排布符合实际产品的装配逻辑，比如电池仓的位置要避开日历模组的传动路径，机芯固定座的卡位要与表壳内部的定位凸台对应，这些细节的还原能让模型在做结构展示、产品渲染时更具真实感，不会出现违背实际产品逻辑的穿模问题。这类腕表模型的应用场景，一方面可以作为消费电子产品外观设计的参考案例，帮助结构设计师理解随身精密产品的尺寸控制、人机交互细节处理，另一方面也可以作为工业设计专业的曲面建模练习素材，练习金属材质表面处理的曲率连续要求、小尺寸精密零件的配合间隙控制，在做产品渲染时，金属表带的拉丝与抛光面的材质区分、表镜的透光与反射效果、表盘刻度的光影层次，都是这类精密产品建模需要重点把控的细节，比如拉丝纹理的方向要顺着表链的长度方向，纹理的粗糙度控制在Ra0.8，抛光面的粗糙度达到Ra0.2，这样渲染出来的金属质感才会贴近真实钛金属腕表的视觉效果，不会出现塑料感过重的问题。
