10mm规格微型LCD显示面板晶体排布结构

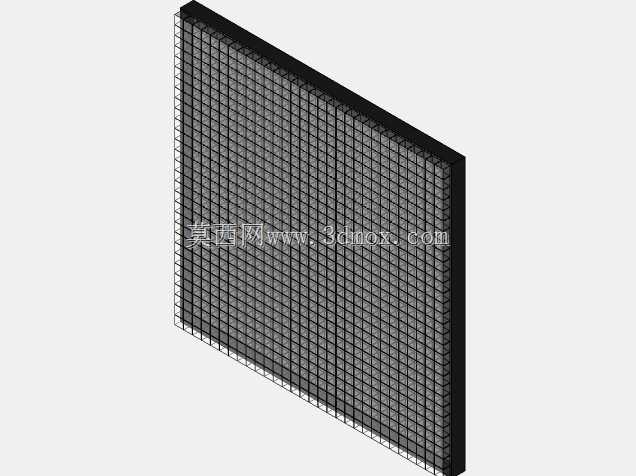

在小型化电子设备的显示方案选型中，小尺寸LCD面板的晶体排布精度直接决定了显示清晰度与模组装配兼容性，本次呈现的10mm见方LCD显示结构，针对便携检测设备、微型工控终端、穿戴式数据采集模块这类对安装空间有严苛限制的场景设计，核心解决小尺寸显示区域内像素晶体均匀排布、边缘密封结构适配窄边框安装的实际工程问题。从实际使用场景来看，这类小尺寸显示面板常嵌入在手持工业测温仪、微型数据记录仪、小型传感器终端的操作面，不需要承担大尺寸动态视频显示任务，核心需求是在极小的可视区域内清晰呈现数值、状态标识等静态或低刷新率内容，因此晶体块的排布密度不需要追求消费级电子的超高PPI，但对单块晶体的对位精度、相邻晶体的间距一致性有较高要求，避免出现显示发虚、局部明暗不均的问题。从结构设计思路出发，该显示面板的晶体层采用33微米见方的晶体单元规则阵列排布，整面10mm×10mm的有效显示区域内共排布900个晶体块，排布时严格遵循等间距网格规则，横向与纵向的晶体间隙控制在微米级公差范围内，保证光线透过时的均匀性。面板的基底采用薄型硬质基材，边缘做阶梯式收边结构，既可以在模组装配时为密封胶层预留填充空间，也能避免边缘晶体在压合装配时出现碎裂、移位的问题。考虑到实际安装时的边界限制，该面板的整体厚度控制在薄型化范围内，非显示区域的边框宽度做了窄化处理，安装定位基准设置在面板背面的两个对角位置，装配时可以通过定位柱快速卡入终端设备的安装槽内，不需要额外做复杂的对位调整，能有效提升产线装配效率。从功能特性来看，该结构的晶体层表面做了微结构处理，能够降低环境光的镜面反射，在户外强光照射的使用场景下，依然能保证显示内容的可识别度，不需要额外加装遮光罩结构，进一步压缩终端设备的整体体积。面板的边缘密封结构采用一体化包覆设计，能够阻挡日常使用环境中的粉尘、水汽侵入晶体层间隙，适配工业现场多粉尘、轻度潮湿的使用环境，延长显示模组的实际使用寿命。在建模过程中，每一块晶体单元的尺寸、位置都严格按照实际工艺公差做参数化设定，相邻晶体的间隙、晶体层与基底的贴合厚度都还原了量产工艺的实际参数，结构工程师在做终端设备的结构适配时，可以直接调用该模型做装配干涉检查，验证安装槽的尺寸、定位柱的位置是否匹配，也可以基于该晶体排布逻辑调整面板尺寸，适配不同安装空间的显示需求。不同于消费级电子的大尺寸显示面板，这类工业级小尺寸LCD结构不需要做复杂的曲面适配、窄边框极致压缩，核心是保证结构可靠性、装配便捷性与显示稳定性，因此在设计时没有采用冗余的薄壁结构，所有受力位置的厚度都满足装配压合时的强度要求，避免在产线压装过程中出现面板开裂、晶体脱落的不良问题。实际选型应用时，工程师可以根据终端设备的供电参数、驱动电路布局，在该结构基础上调整引脚的出线位置，不需要改动核心的晶体排布层结构，能够大幅缩短小尺寸显示模组的开发周期，降低定制化结构设计的重复工作量。
