机床用移动式切屑收集转运料斗车

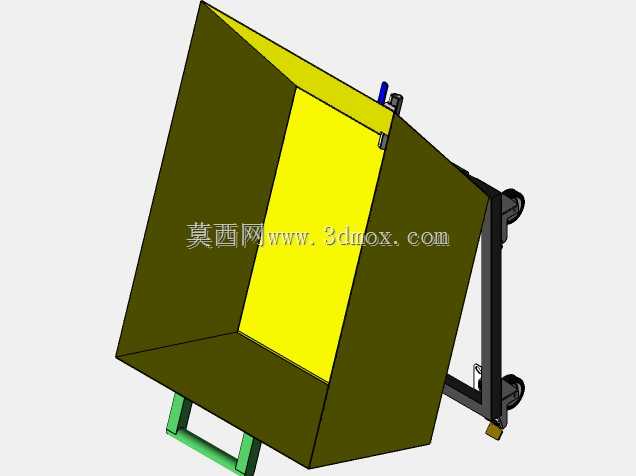

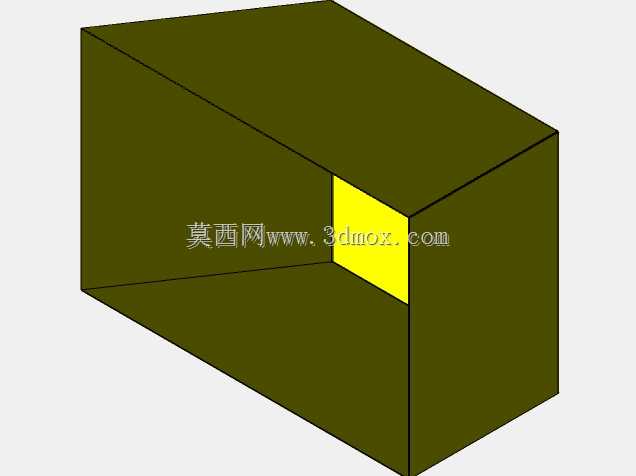

这款移动式切屑收集转运料斗车，主要面向机械加工车间的切屑清运场景设计，适配数控车床、加工中心、磨床等各类产生金属切屑的机加工设备，解决单机切屑收集后跨区域转运至集中排屑点或切屑压块工位的周转需求。从结构设计来看，料斗主体采用倾斜式斗型结构，斗体前低后高的斜壁设计，一方面在倾倒切屑时能够依靠物料自重实现顺畅滑落，避免切屑在斗内拐角处卡滞残留，尤其是针对卷状钢屑、细碎铝屑这类流动性差异较大的切屑形态，斜壁角度经过反复校核，既保证了满载状态下的容积利用率，又能在翻转卸料时无死角排空；另一方面倾斜的前壁可以直接对接机床排屑机的出料口，无需额外加装导流接板，排屑机输出的切屑能够直接落入斗内，减少切屑散落至地面的清理工作量。

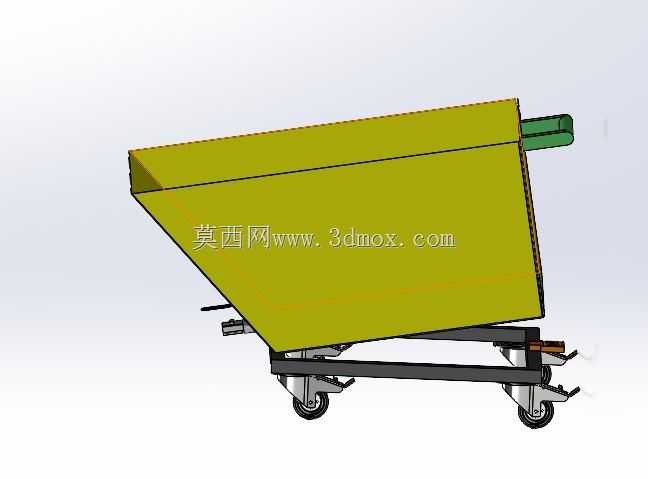

行走机构采用四脚轮配置，其中两个定向轮布置在料斗靠近推手的一侧，两个带刹车的万向轮布置在卸料端，这种轮组布局在推行时能够保持稳定的直线行进轨迹，在对接排屑口或者定点停放时，踩下万向轮刹车即可完全固定车体位置，避免受排屑冲击力或者车间地面坡度影响出现移位。轮组的安装支架采用加厚钢板折弯焊接成型，与料斗底部的框架主梁采用满焊连接，焊缝处做了打磨清根处理，能够承受满载切屑时的交变载荷，即使长期在车间有切削液残留的湿滑地面推行，也不会出现支架开焊、轮组脱落的问题。料斗底部的支撑框架采用矩形钢管焊接成整体式底盘，料斗与底盘之间采用铰接轴连接，铰接点位置经过重心校核，满载状态下操作人员仅需施加较小的抬升力即可将料斗前端抬起完成卸料，铰接轴处加装了自润滑铜套，无需频繁注油维护即可保证转动顺畅，避免长期接触切屑粉尘出现卡涩。

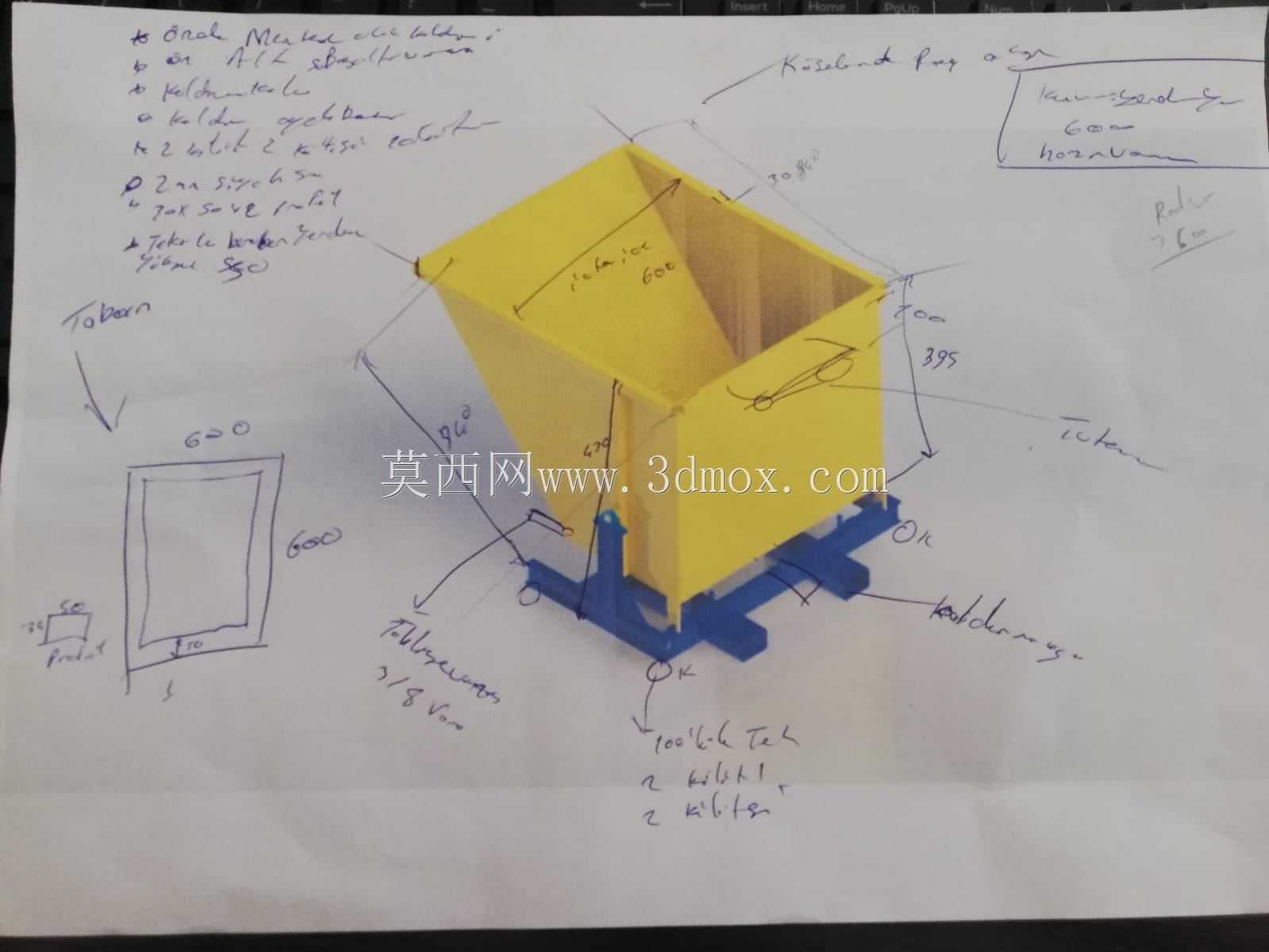

料斗后侧延伸出的推手采用圆管弯制而成，握持高度符合人体工程学设计，操作人员推行时无需过度弯腰，推手端部套有防滑橡胶套，即使手上沾有切削液也能保持足够的握持摩擦力。料斗侧壁靠近上端的位置设计有叉车孔位，当车间内转运距离较长或者切屑装载量较大时，可以直接使用叉车插入孔位完成整车载重转运，无需额外配置吊装吊具，适配车间内多种物流转运方式。从安装边界来看，整车的宽度控制在标准机床排屑口的通用宽度范围内，长度方向预留了足够的接料纵深，即使排屑机高速输出切屑也不会溅出斗外，整车最低离地高度适配车间常见的地面线槽、门槛高度，推行过程中不会出现底盘剐蹭地面凸起的问题。料斗的内壁做了平滑过渡处理，没有突出的螺栓或者加强筋，避免卷状切屑挂接在斗壁上难以清理，外壁的加强筋采用外置式布局，既提升了斗体的抗变形能力，又不会影响内壁的顺滑度。针对机加工车间常见的切削液混合切屑的工况，料斗底部预留了细微的漏液孔，能够将切屑携带的切削液初步沥出，减少转运过程中切削液滴漏造成的地面污染，漏液孔的孔径经过设计，既可以让液体顺利流出，又不会让细碎的切屑从孔中掉落。整车的转动、铰接位置都做了防屑防护设计，避免细碎切屑进入转动副造成磨损，延长设备的无故障使用周期，日常清理仅需使用高压气枪吹扫斗内残留切屑即可，维护操作十分简便。
