外槽轮式间歇传动机构结构设计

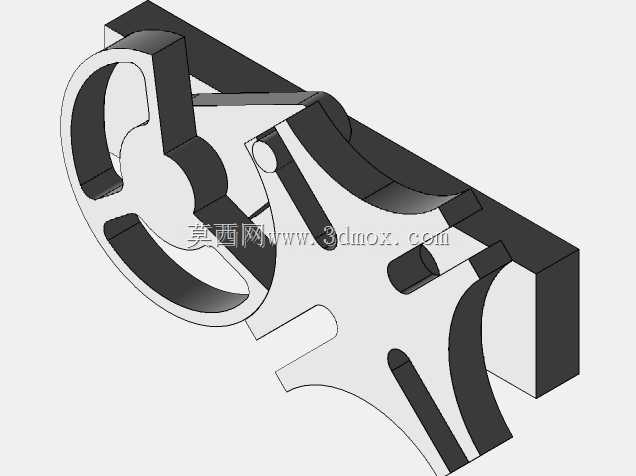

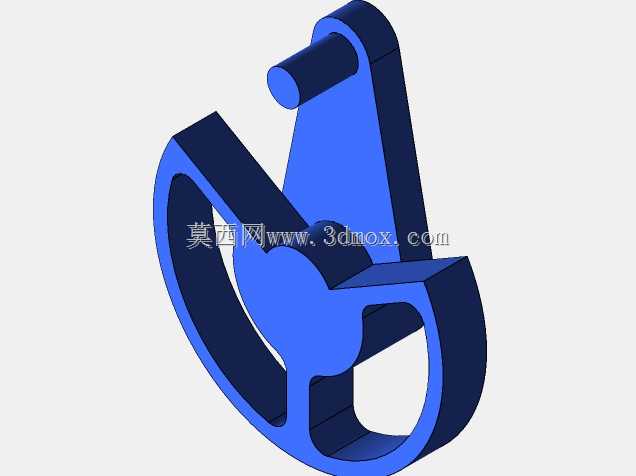

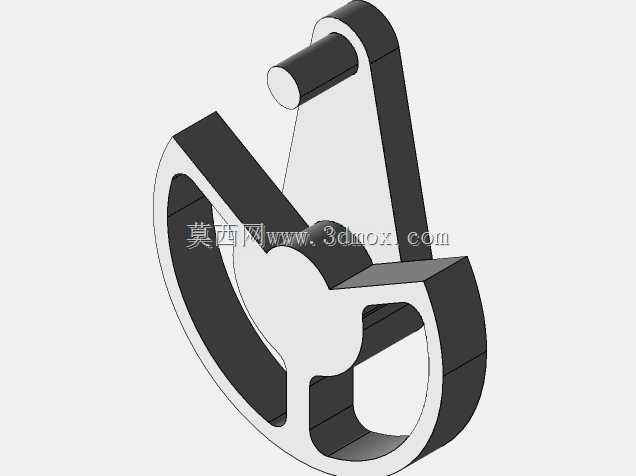

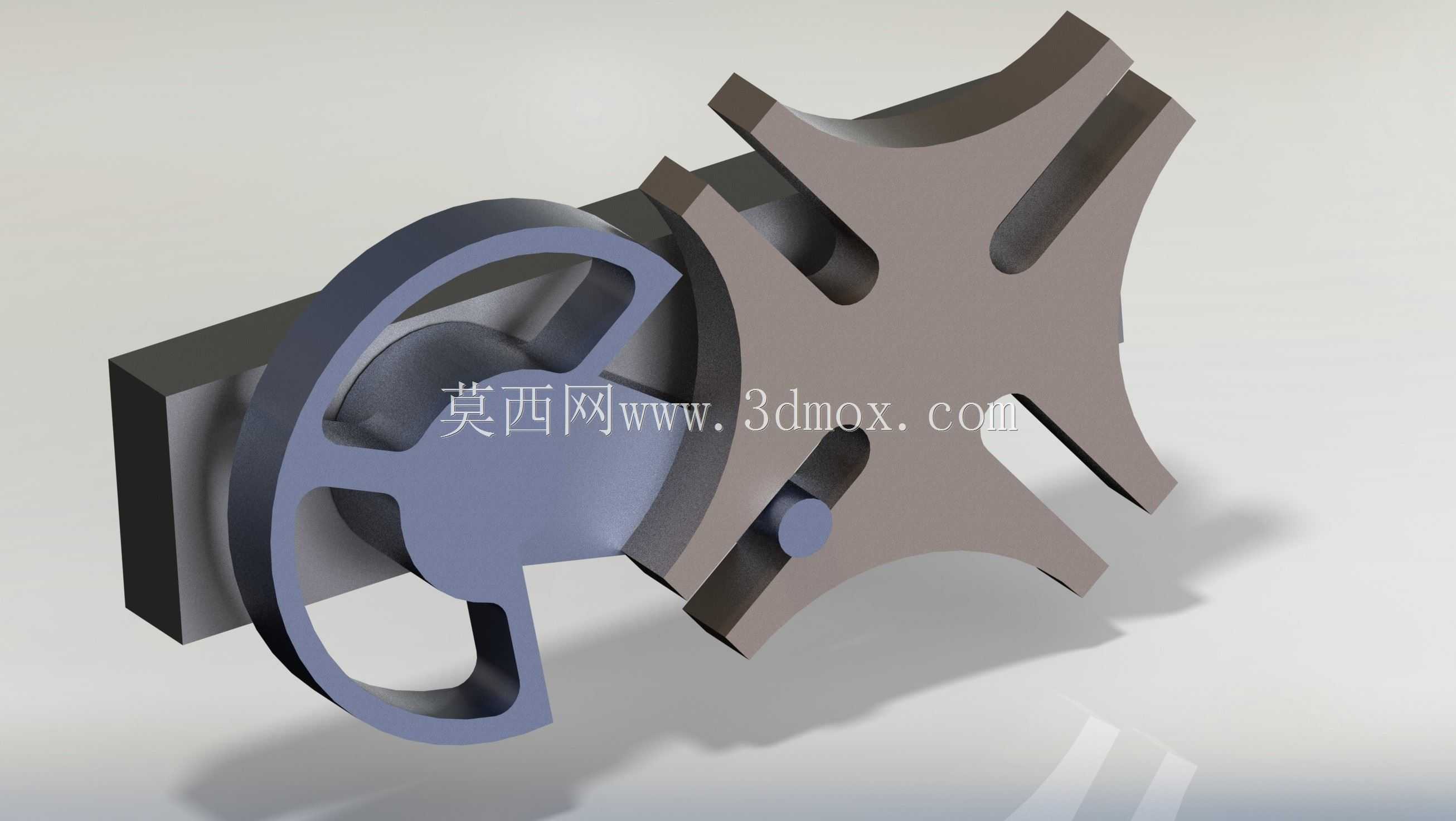

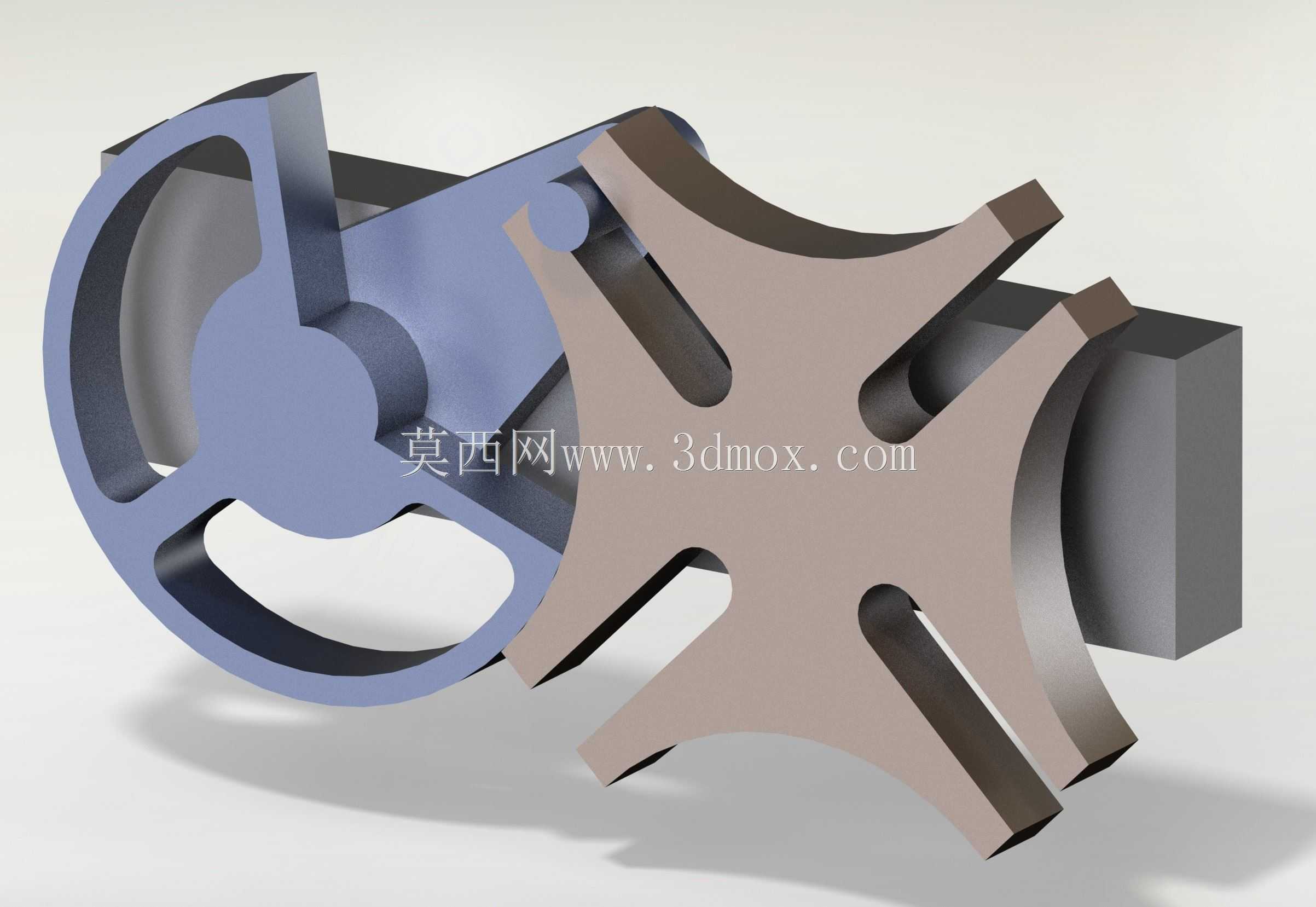

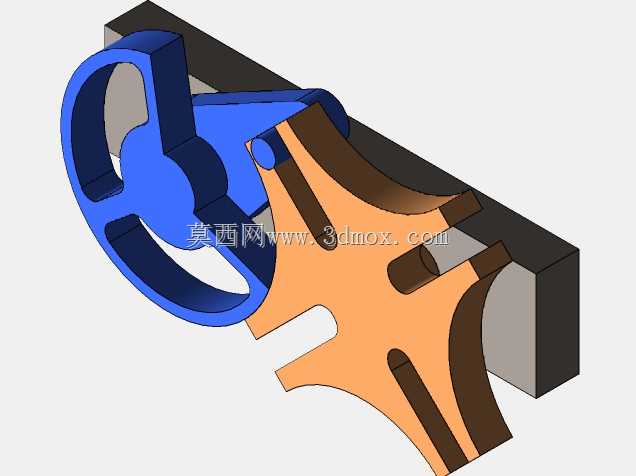

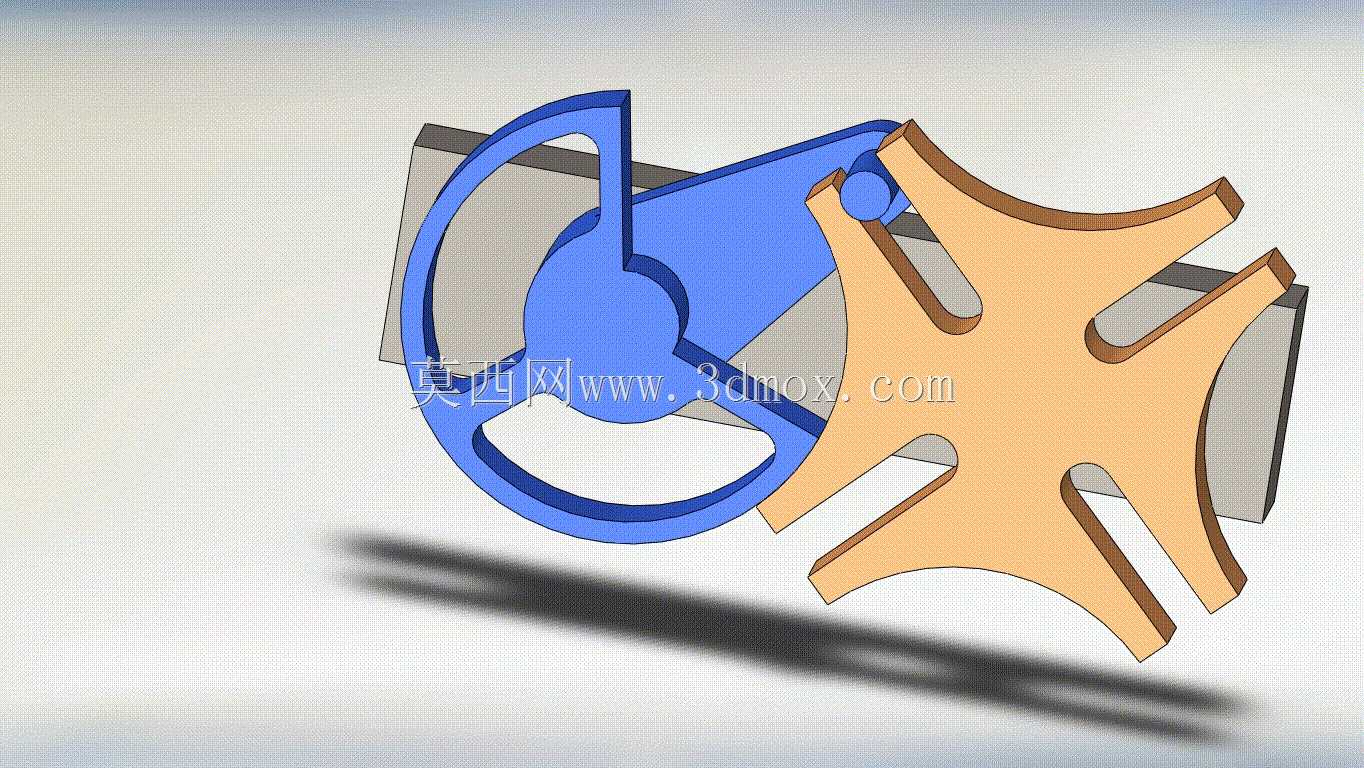

这套间歇传动结构是典型的外啮合槽轮传动构型，核心功能是将主动拨盘的连续匀速回转运动，转换为从动槽轮的周期性间歇步进运动，在轻工、包装、机床进给、自动化输送等需要固定角度分度送料的场景中应用极为广泛。从结构布局来看，主动侧采用带圆柱锁止弧的拨盘设计，拨盘上的圆柱销在进入槽轮径向导槽的阶段，会推动槽轮完成固定角度的回转，当圆柱销脱离导槽后，拨盘上的内凹锁止弧会与槽轮外凸的圆弧段完全贴合，此时槽轮被完全锁止，无法自由转动，直到下一个循环圆柱销再次进入导槽，才会解锁并带动槽轮转动，这种锁止设计无需额外添加制动定位部件，就能保证间歇停驻阶段的位置精度，大幅简化了分度机构的整体结构。

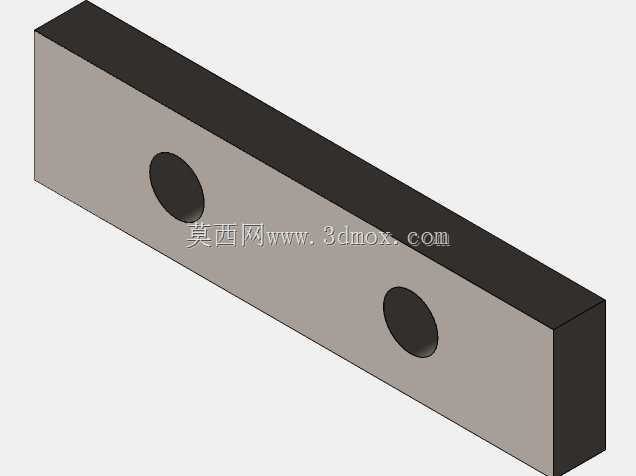

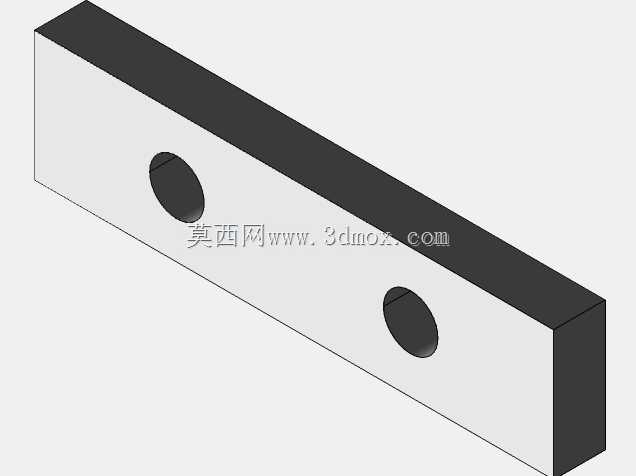

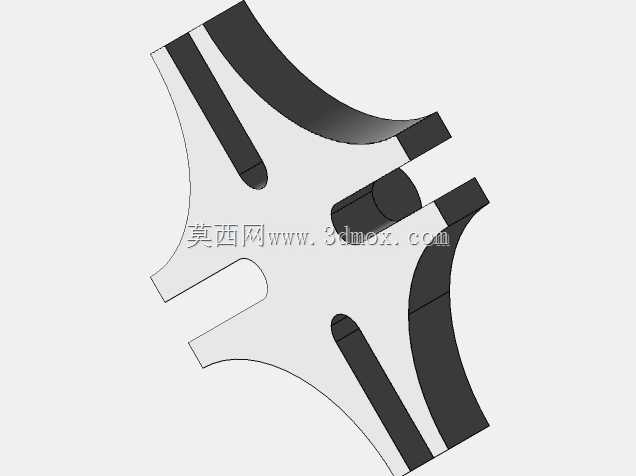

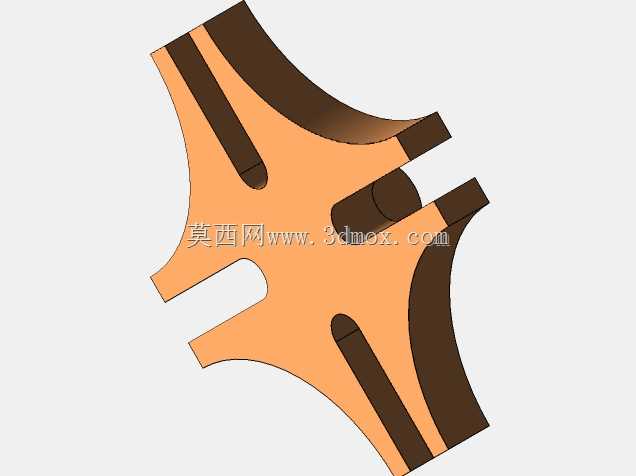

设计过程中首先需要根据实际工况的分度数确定槽轮的槽数，常见的4槽结构对应每次90度的步进转角，6槽结构对应60度步进转角，槽数越少，槽轮运动过程中的角加速度波动越大，带来的冲击载荷也会相应提升，因此高速工况下通常会优先选择槽数更多的构型，同时需要严格控制圆柱销与径向导槽的配合间隙，间隙过大会导致传动回差，停驻位置出现偏差，间隙过小则会在啮合切入阶段出现卡滞，加剧接触表面的磨损。拨盘与槽轮的中心距是安装过程中的核心尺寸边界，中心距偏差会直接改变圆柱销进入导槽的切入角，不仅会增大传动冲击，严重时还会出现圆柱销与导槽侧壁卡死的故障，因此安装支座上需要设计对应的定位止口，保证两轴的平行度与中心距公差控制在合理范围内。

从实际使用场景来看，这类机构常被用在多工位转盘设备中，比如自动化装配线的工位转台、包装机械的送膜分度机构、机床的自动转塔刀架、电影放映机的胶片抓片机构，相比棘轮间歇传动，槽轮机构的传动平稳性更好，停驻阶段的定位刚度更高，不存在棘轮传动的棘爪滑脱风险，适合中高速的间歇分度场景。设计时还需要考虑动平衡问题，拨盘属于连续回转部件，若转速较高，需要对拨盘的锁止弧侧做减重平衡处理，避免高速回转时产生过大的振动，槽轮属于间歇回转部件，每次启停都会产生惯性冲击，因此槽轮的轮毂与转轴的连接需要采用键连接加锁紧螺母的固定方式，避免频繁启停导致连接松动。

外形尺寸方面，这类机构的径向尺寸主要由槽轮直径决定，槽轮直径需要根据传递的扭矩大小核算，扭矩越大，槽轮的径向尺寸、导槽的深度以及圆柱销的直径都需要相应增大，轴向尺寸则由拨盘与槽轮的厚度、轴承安装位的宽度、锁紧螺母的安装空间共同决定，安装时需要保证拨盘与槽轮的端面处于同一平面，避免圆柱销与导槽出现偏磨，长期运行后需要定期检查圆柱销的磨损情况，圆柱销属于易损件，磨损后会导致传动间隙增大，停位精度下降，可通过更换标准圆柱销快速恢复机构精度。锁止弧的配合面需要保证足够的表面粗糙度，避免锁止阶段出现爬行抖动，若需要更高的停位精度，还可在槽轮的停驻位置额外添加弹性定位销，弥补锁止弧配合间隙带来的位置偏差。
