木工镶片式铣削刀盘结构设计

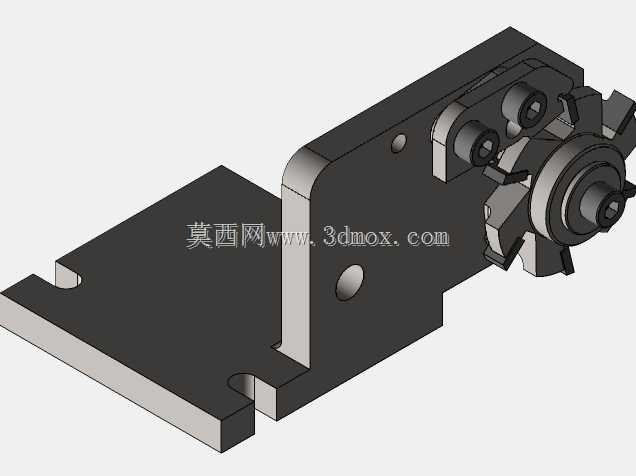

　　这款镶片式木工铣削刀盘，主要面向细木工板、实木拼板、硬木方料的平面铣削、定厚加工以及拼接面预铣工序，在实木家具制造、细木工制品生产、建筑木构件加工场景中应用广泛，可直接安装在立式单轴木工铣床、四面刨以及推台锯附带的铣削动力头上，替代传统焊接式合金铣刀完成大切削量的木材去除作业。刀盘整体采用分体式镶片结构设计，基体采用45号钢调质处理，兼顾刚性与韧性，避免高速切削过程中基体开裂变形，切削刃部分采用硬质合金刀片通过楔块压紧结构固定在刀座槽内，刀片磨损后可单独更换，无需整体报废刀盘，大幅降低长期使用的耗材成本。

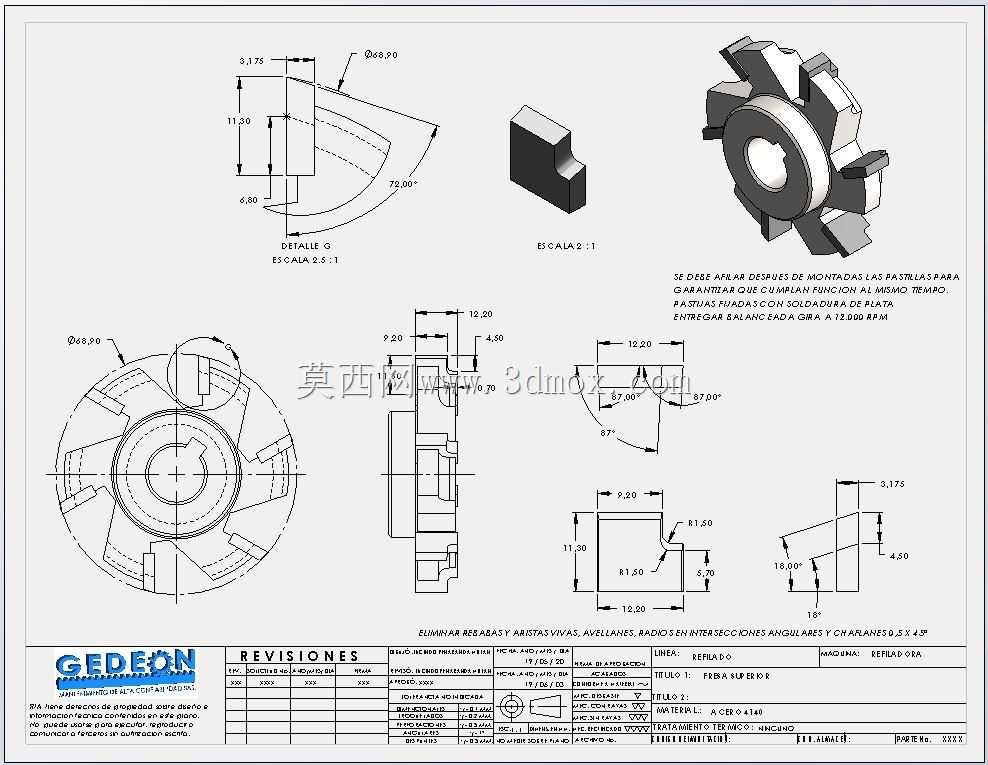

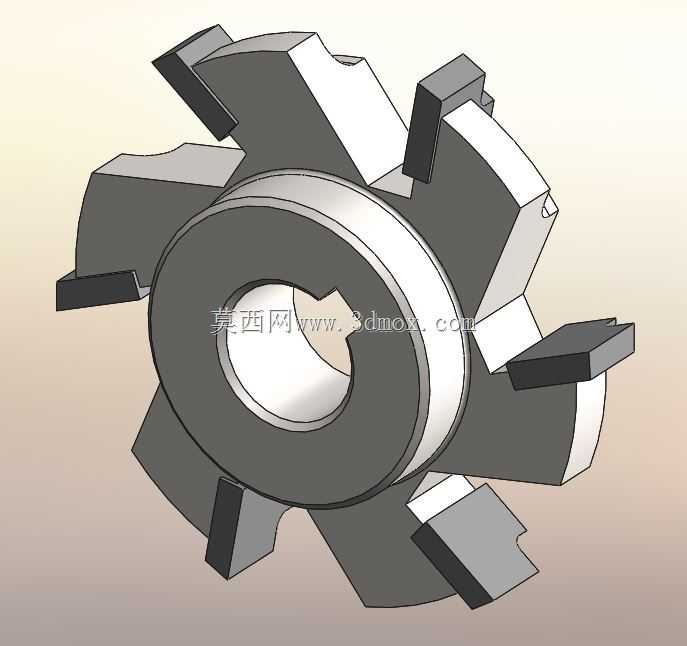

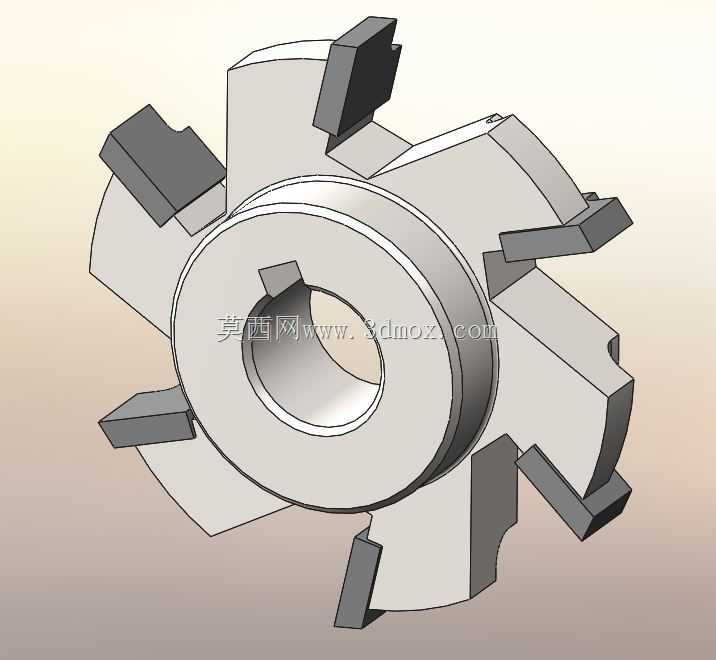

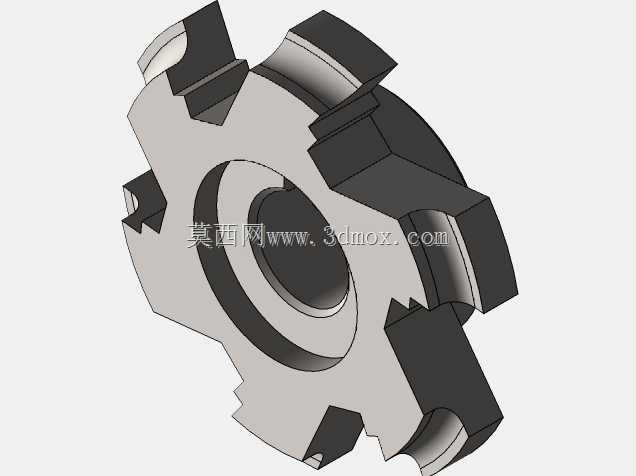

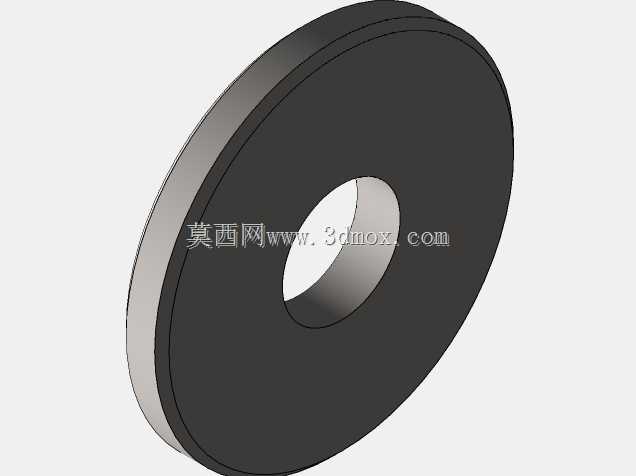

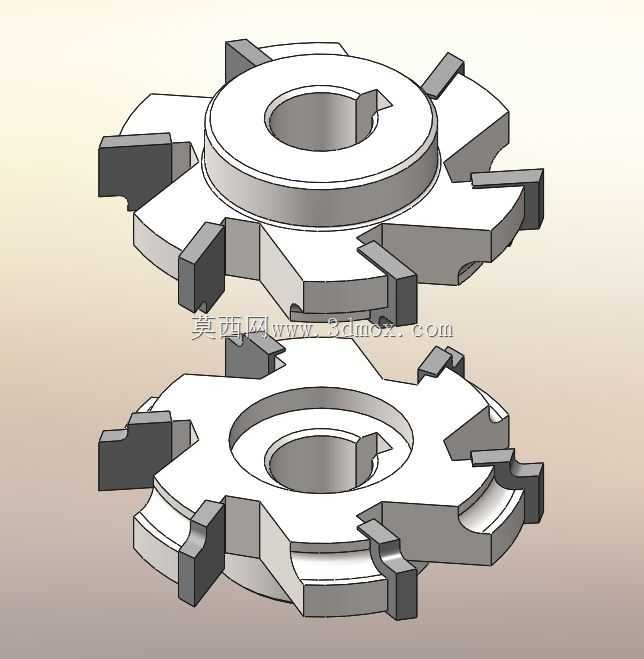

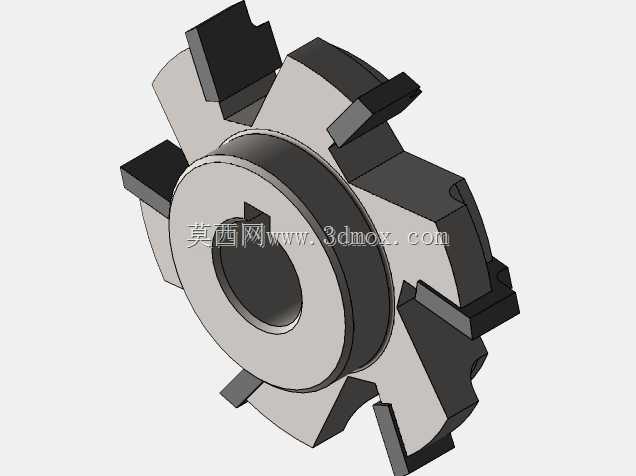

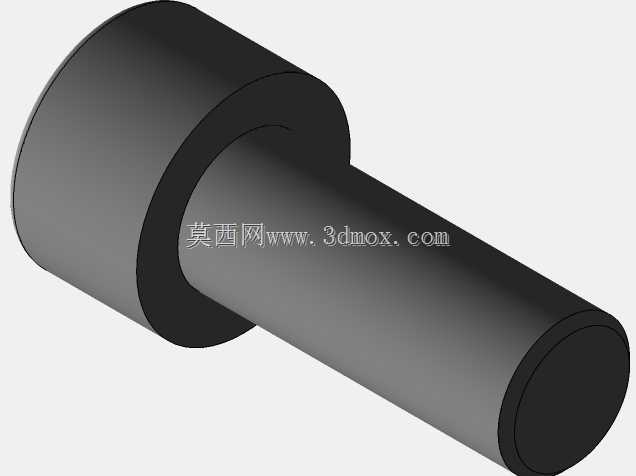

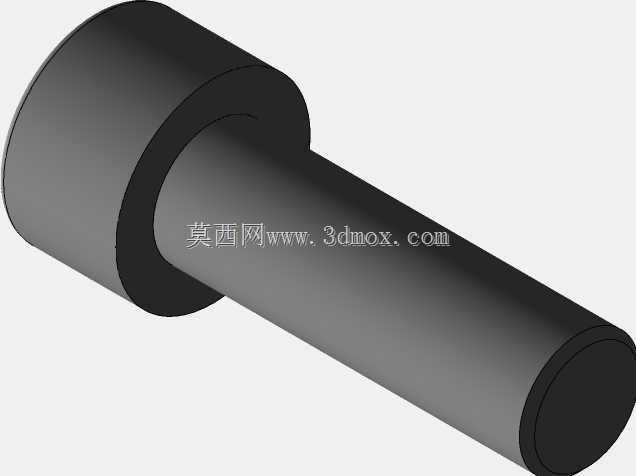

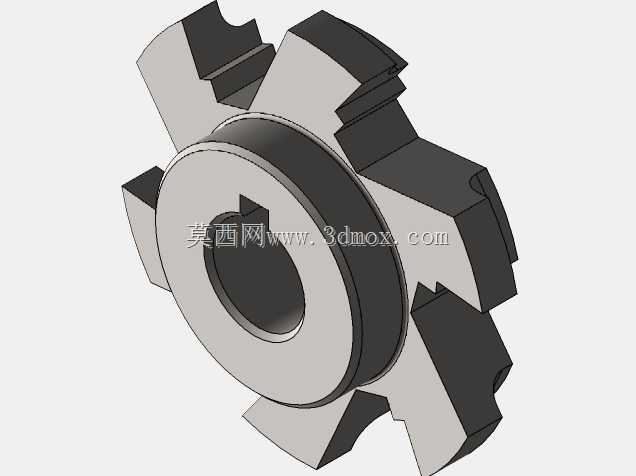

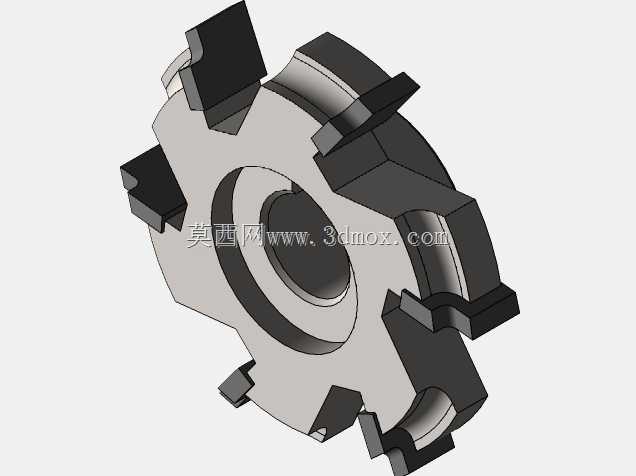

　　从结构细节来看，刀盘周向均匀分布6个刀座安装位，每个刀座的定位面经过精磨处理，保证刀片安装后径向跳动量控制在0.02mm以内，轴向跳动不超过0.015mm，避免切削过程中出现刀纹不均、啃料的问题；刀盘中心的安装孔采用标准键槽传动结构，适配国内主流木工机床的主轴直径，安装时通过端面压盖压紧即可完成固定，无需额外定制连接法兰，安装边界与常规同直径木工铣刀盘完全兼容，可直接替换现有设备上的老旧刀盘，无需调整机床主轴参数与防护结构。

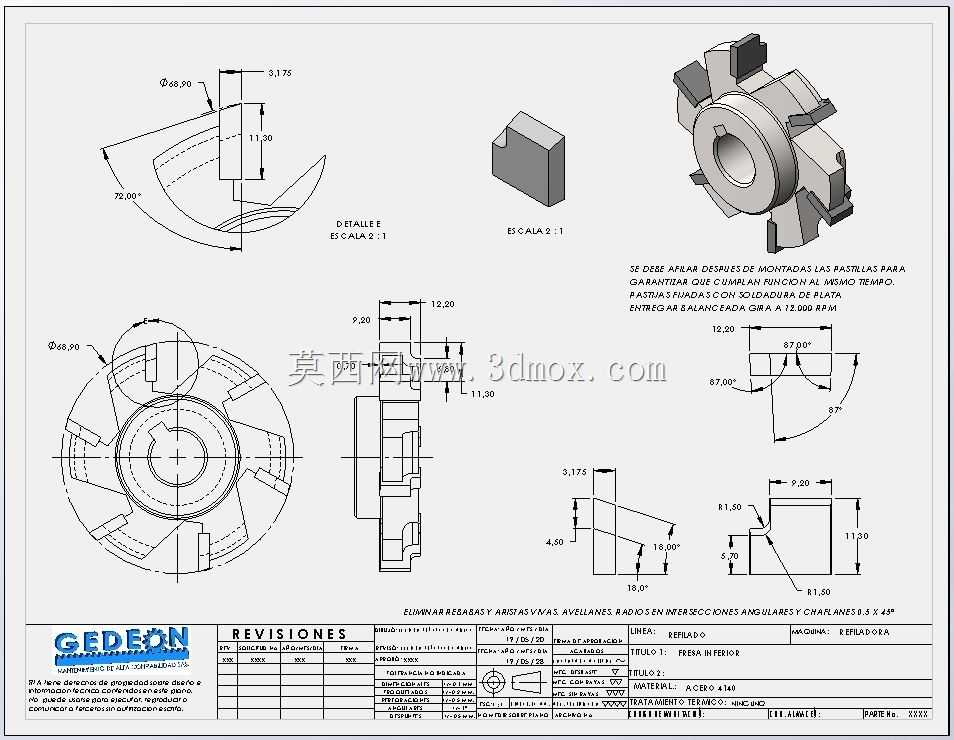

　　设计过程中重点考虑了木工切削的排屑需求，每个刀座之间预留了足够的排屑空间，切削产生的木糠可顺着刀盘旋转的离心力方向快速排出，不会在刀盘表面积聚造成堵屑、烧刀的问题；同时针对硬木切削时的冲击载荷，在刀座与刀片的接触位置增加了减震缓冲结构，可吸收切削过程中遇到木节、硬纹时产生的瞬时冲击力，减少刀片崩刃的概率，延长刀片使用寿命。刀盘的切削角度经过反复优化，前角设置为15度，兼顾切削锋利度与刃口强度，后角设置为12度，减少刃口与木材已加工表面的摩擦，降低加工面的粗糙度，加工后的木材表面无需额外砂光即可直接进行拼接、贴面工序；刀盘的动平衡等级达到G6.3标准，可在6000r/min的额定转速下稳定运行，不会出现明显振动，既保证加工精度，也能减少机床主轴的轴承磨损。针对不同的加工需求，该刀盘可适配不同牌号的硬质合金刀片，加工软木时可选用钨钴类细晶粒合金刀片，获得更锋利的切削效果，加工硬木、密度板时可选用含钴量更高的韧性合金刀片，提升抗冲击性能；刀片的伸出量可通过刀座上的调节螺钉进行微调，单次调节精度可达0.01mm，可根据加工余量灵活调整切削深度，最大切削深度可达8mm，单次走刀即可完成常规木材的定厚加工，无需多次走刀提升加工效率。

　　在实际生产验证中，这款刀盘加工硬杂木时的单刃进给量可达0.3mm/r，进给速度可达8m/min，加工效率比传统焊接式铣刀提升40%以上，且加工后的表面粗糙度可达Ra1.6μm，完全满足实木拼接的工艺要求；同时由于刀片采用可更换设计，单次换刀时间不超过5分钟，无需对刀盘进行整体返磨，大幅减少设备停机维护时间。刀盘的外形尺寸经过优化，在保证刚性的前提下尽可能减轻基体重量，整体重量比同规格整体合金铣刀轻30%，降低机床主轴的负载，减少主轴长时间高负载运行的发热问题；刀盘的所有外露边角都经过倒钝处理，安装和更换刀片时不会划伤操作人员，符合木工机械的安全设计规范。
