直列四缸内燃机曲柄连杆机构结构展示

项目分类:发动机 发布时间:2025-09-16 ID:1074384
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示

这套直列四缸动力单元的结构建模,完整还原了内燃机核心做功组件的装配关系,覆盖从活塞往复运动到曲轴旋转输出的全链路传动逻辑,可直接用于动力总成结构教学、样机方案预研阶段的干涉校验场景。在乘用车动力配套、小型通用工程机械动力源、固定式发电机组动力单元的选型设计阶段,这类四缸结构是应用覆盖度最广的构型,相比三缸机型拥有更优的运转平顺性,相比六缸及以上机型具备更小的体积占用与更低的制造成本,能在紧凑的机舱布局内平衡动力输出与燃油经济性表现。

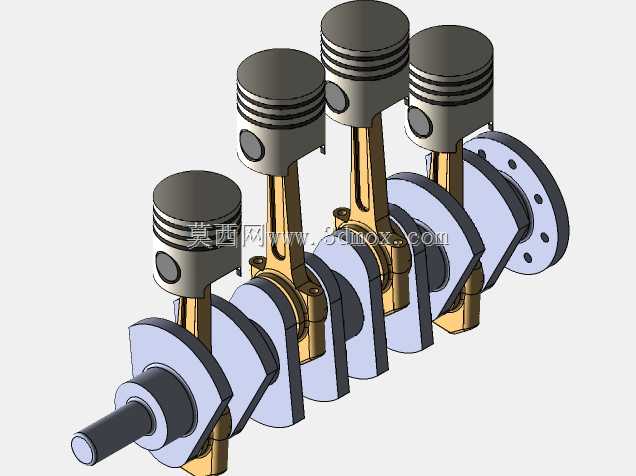

从功能特性来看,整套机构的核心作用是将燃油燃烧产生的气体爆发压力,通过活塞顶面承接后传递给活塞销,再经连杆将活塞的上下直线往复运动转化为曲轴的旋转运动,最终向外输出扭矩驱动负载。模型中四个活塞采用等间距直列排布,相邻气缸的曲柄销呈180度相位差布置,能够保证四个气缸按固定做功顺序交替输出动力,将做功冲程的脉冲冲击均匀分散,让曲轴运转的扭矩波动控制在合理区间,减少动力输出端的振动传递。活塞部分采用了典型的汽油机活塞结构,头部预留了三道环槽位置,分别对应两道气环与一道油环的安装位,气环用于密封燃烧室的高压燃气,避免燃气下窜至曲轴箱造成功率损失,油环则用于刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部做了适配缸套间隙的型面设计,能够在活塞往复运动过程中起到导向作用,同时承受侧压力避免活塞与缸壁出现偏磨。

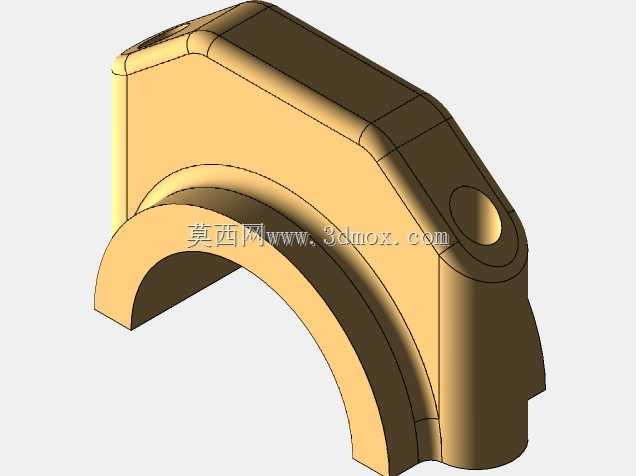

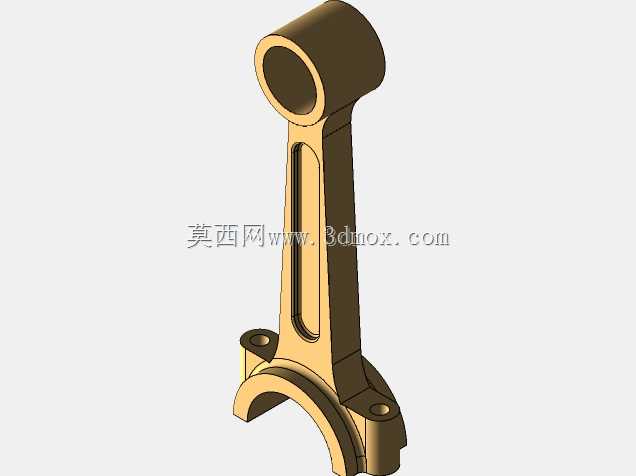

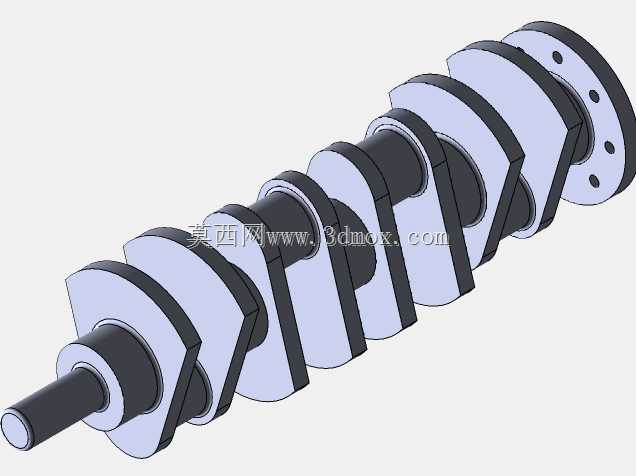

连杆组件采用了分体式大头设计,大头端通过连杆轴瓦与曲轴的曲柄销配合,小头端通过活塞销与活塞铰接,杆身采用了工字形截面构型,在保证足够抗拉、抗压强度与抗弯刚度的前提下,尽可能降低往复运动件的质量,减少高转速工况下的惯性力载荷。曲轴部分采用了整体式锻造结构的建模还原,四个曲柄销与五个主轴颈的位置对应直列四缸的支撑需求,两端分别预留了前端轮系安装位与后端飞轮连接法兰,曲柄臂上集成了平衡重结构,用于抵消活塞连杆组件往复运动产生的一阶、二阶惯性力,降低整机振动水平。

设计思路上,整套模型严格遵循内燃机曲柄连杆机构的工程设计规范,所有配合面都预留了符合实际装配要求的间隙:活塞与缸套之间的配合间隙满足热膨胀余量需求,避免冷机敲缸与热机拉缸问题;连杆大头与曲柄销、主轴颈与缸体主轴承座的配合间隙满足流体动压润滑的油膜厚度要求,保证运转过程中摩擦副之间能形成稳定润滑油膜,减少磨损与摩擦功损耗。安装边界层面,整套机构的轴向尺寸、缸心距参数都参考了主流1.5L-2.0L排量四缸汽油机的通用尺寸范围,曲轴主轴颈的同轴度、各曲柄销的相位角公差都符合量产机型的设计精度要求,缸体连接端的安装孔位、曲轴输出端的连接法兰尺寸都具备实际工程参考价值,可直接用于同构型动力单元的方案改型、教学演示模型开发、虚拟样机运动仿真等场景。在进行虚拟装配校验时,可通过该模型验证活塞在上止点、下止点位置时与气门、燃烧室的避让间隙,检查连杆在最大摆角位置时与缸体下部、曲轴平衡重之间是否存在运动干涉,提前规避结构设计缺陷,减少物理样机试制阶段的改模成本。
