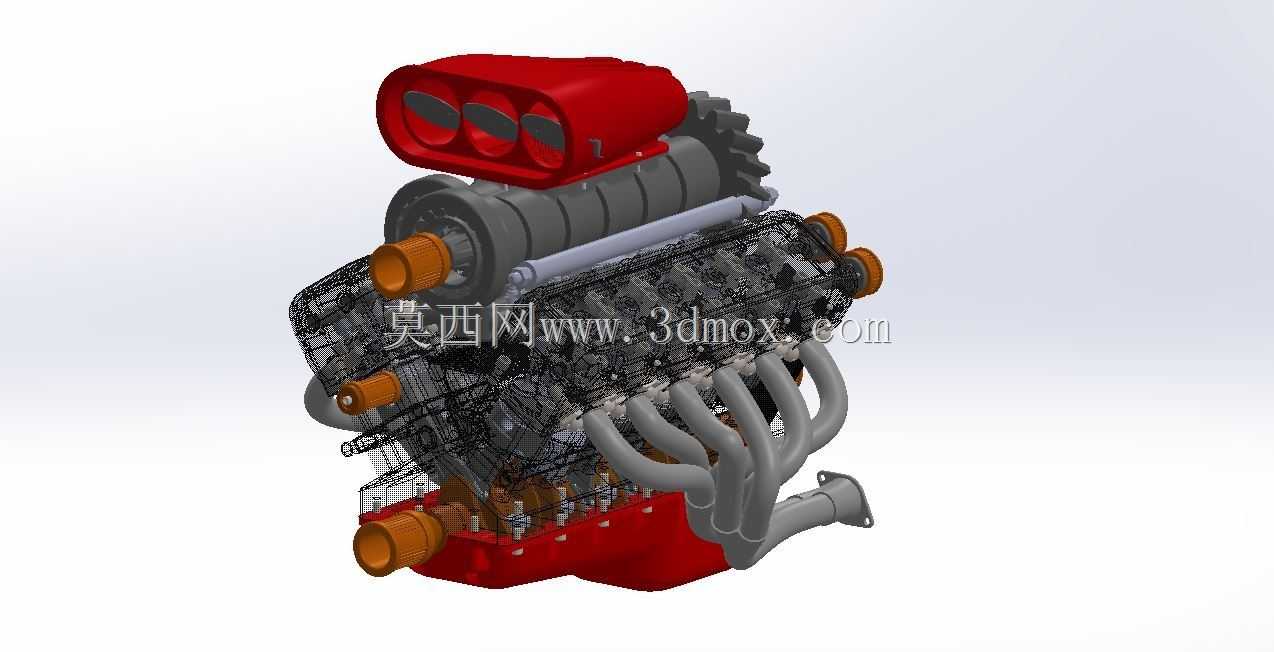

高功率V12增压赛车动力单元结构模型

　　这套V12增压动力单元的三维结构，完全围绕极限竞速场景的动力输出需求搭建，核心面向场地赛车、顶级超跑、直线加速赛专用车辆的动力配套场景，这类应用场景下动力单元需要在高转速区间持续输出稳定扭矩，同时承受极端工况下的热负荷与机械冲击，对结构刚性、进排气效率、部件匹配精度的要求远高于民用动力单元。从结构设计逻辑来看，整套动力采用90°夹角V型12缸布局，这种布局并非随意选择，90°的缸体夹角可以在保证曲轴平衡精度的前提下，将一阶、二阶振动完全抵消，即使在万转级的高转速工况下，也能保持动力输出的平顺性，避免振动传导至车架影响整车操控稳定性，同时这个夹角也能为两侧的排气歧管、增压管路留出足够的布置空间，不会出现部件干涉的问题。

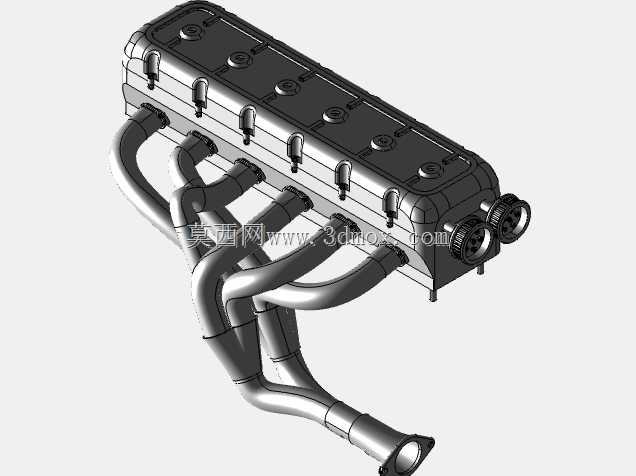

　　进排气系统的设计完全围绕高流量需求展开，进气端采用三勺式高流量进气口结构，配合罗茨式增压器的压气特性，可以在全转速区间保证充足的进气量，避免高转速下的进气迟滞，最大化容积效率；排气侧采用定制长度的等长排气歧管，每一段歧管的长度、弯折角度都经过匹配，能够利用排气脉冲的扫气效应，将缸内燃烧后的废气完全排出，减少残余废气量，提升下一循环的燃烧效率，同时等长设计也能让排气声浪的频率更统一，符合竞速车辆的调校需求。整套模型完整还原了动力单元的内部与外部全部构件，从缸体内部的曲轴、连杆、活塞组件，到外部的增压器壳体、进气歧管、排气头段、冷却管路接口、安装固定支脚都做了等比例还原，对于结构设计从业者来说，可以直接参考这套模型的布置逻辑，梳理大排量多缸增压动力的部件排布规则，比如增压器的安装位置如何兼顾进气路径长度与重心高度，排气歧管的走管如何避开周边的车架、悬挂安装点，冷却水路的接口如何布置才能方便整车管路连接。

　　从安装边界来看，这套动力单元的缸体两侧预留了标准的发动机机脚安装位，位置经过重心匹配，安装后可以让动力总成的重心落在整车前后轴的配重区间内，避免影响整车重量分配；动力输出端的法兰接口匹配通用的赛车变速箱连接尺寸，不需要额外做转接法兰即可完成动力对接；进气口的位置朝向车头迎风面，车辆行驶时的撞风可以直接进入进气道，进一步提升进气效率，同时也预留了空滤、进气泄压阀的安装空间，不需要对周边结构做二次切割修改。

　　在实际的工程参考场景中，这套模型可以用于机械专业的教学演示，让学生直观理解大排量高性能发动机的结构组成、各部件的配合关系，也可以作为汽车设计师做整车动力舱布置的参考底图，核对动力单元与周边冷却系统、悬挂结构、转向机构的间隙，避免实车装配时出现部件干涉；对于动力改装从业者来说，也可以参考这套增压系统的布置逻辑，优化现有民用V型发动机的增压改装方案，调整进气管路长度、增压器安装位置，提升改装后动力单元的稳定性与输出效率。整套结构的细节还原度足够支撑装配模拟、运动干涉检查等工程应用，每一个部件的连接关系、装配顺序都和实际量产的高性能V12增压发动机保持一致，没有做简化处理，比如缸盖的螺栓排布、密封胶圈的安装槽、管路的固定卡扣位置都有完整呈现，能够满足结构设计阶段的参考需求，不需要额外补充细节即可用于方案验证。
