绿色长尾夹钣金结构三维设计

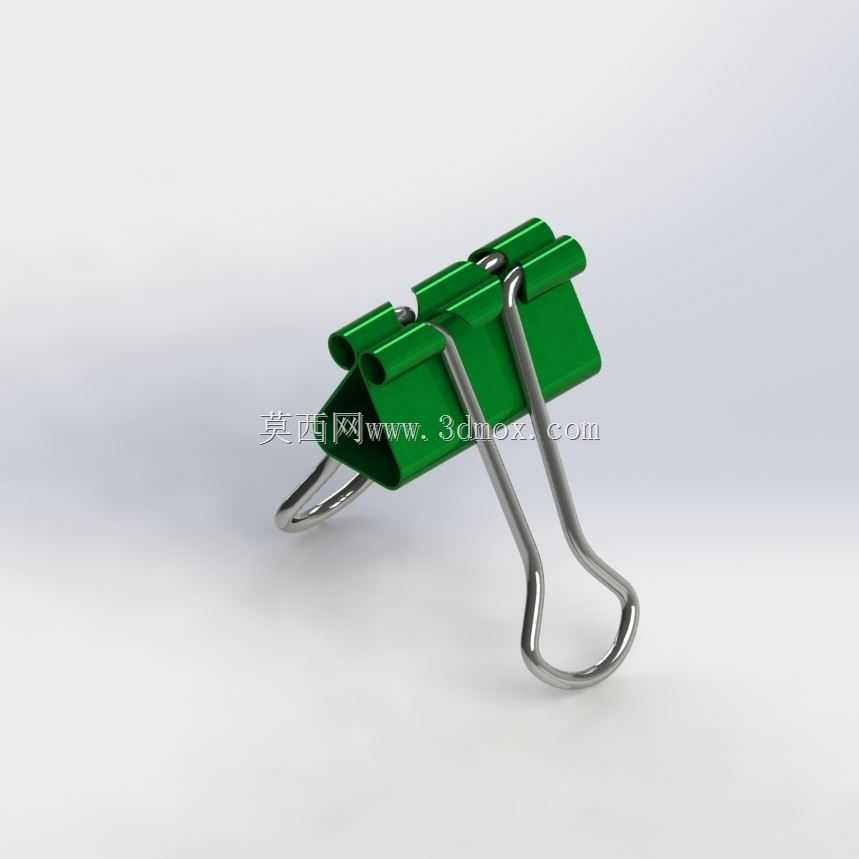

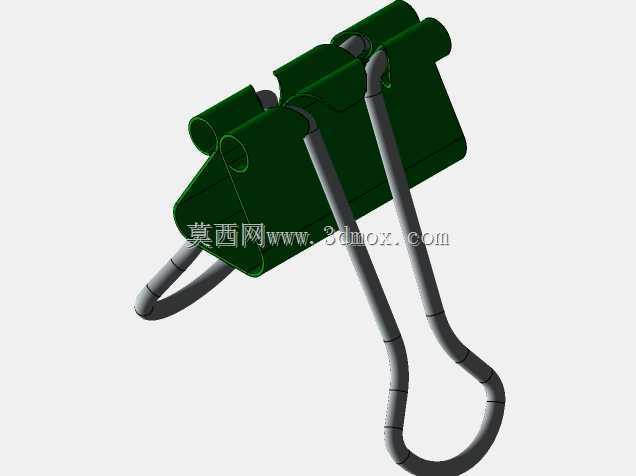

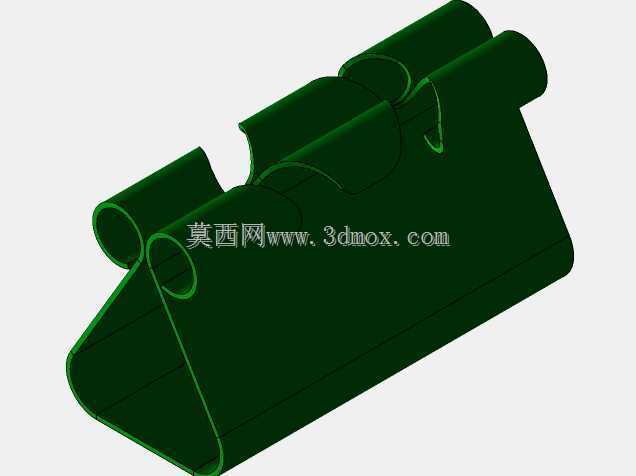

　　日常办公场景里随处可见的长尾夹，看似结构简单，实则对钣金折弯精度、金属丝成型回弹控制、装配配合公差有着非常明确的工程要求，本次设计的这款绿色涂装长尾夹，完全围绕实际使用中的夹持可靠性、操作便捷性、长期使用抗疲劳性展开结构优化。从实际应用场景来看，这类夹持件除了常规的办公文件整理，在生产车间的工艺图纸临时固定、线束整理、轻薄物料临时定位场景中也有大量使用，这就要求夹体的夹持力不能过大导致操作费力，也不能过小导致夹持后松脱，同时夹体的边缘不能有锐边毛刺，避免划伤操作人员或者损坏被夹持的纸质、塑料类轻薄物件。设计过程中首先确定夹体的钣金成型方案，夹身采用0.4mm厚度的弹簧钢带作为基材，整体冲压落料后完成两次折弯成型，第一次折弯形成夹身的U型夹持腔体，腔体的开口尺寸控制在12mm，能够满足最大10mm厚度的叠层纸张或者轻薄物料的夹持需求，第二次折弯形成夹尾的两个穿丝孔位，孔位的同轴度公差控制在0.05mm以内，保证金属丝手柄穿入后转动顺畅无卡滞。夹身表面采用喷塑处理，绿色涂层厚度控制在0.08-0.12mm之间，既能够提升夹体的防锈能力，也能增加夹身与被夹持物件之间的摩擦力，避免夹持后出现滑移脱落的问题。

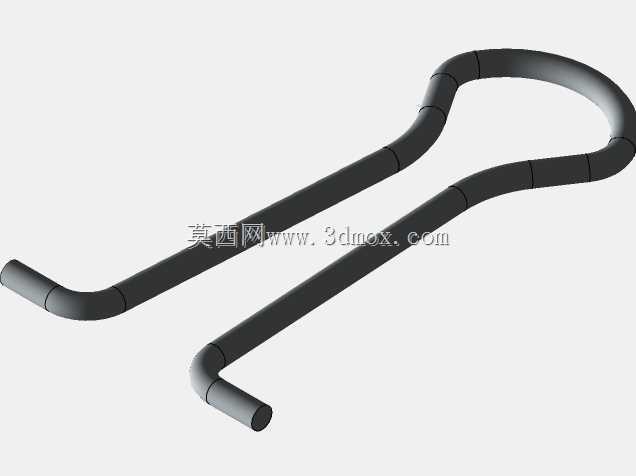

　　手柄部分采用1.2mm直径的弹簧钢丝冷弯成型，成型过程中重点控制两个弯折臂的对称度，以及尾端握持环的圆弧过渡，避免应力集中导致长期反复开合后出现金属丝断裂的问题。装配环节的配合设计是整个结构的核心，钢丝手柄穿入夹身的两个孔位后，端部做压铆限位，压铆后的端头直径控制在1.8mm，既不会从孔位中脱出，又能保证手柄可以绕孔位轴线灵活转动，当按压手柄尾端的握持环时，夹身的开口端会在杠杆力的作用下张开，松开后依靠弹簧钢带自身的回弹力实现夹持，整个杠杆力臂的比例经过反复调整，保证成年人单指按压的力度在15N左右即可完全张开夹口，操作手感轻便不会出现费力的情况。

　　从安装边界和外形尺寸来看，整个长尾夹闭合状态下的总长度为32mm，夹身宽度为15mm，手柄完全张开时的最大外轮廓尺寸为48mm，存放时可以将手柄扳至与夹身平行的位置，最大程度减少收纳占用的空间，适配常规的办公文具收纳盒、车间工具挂板的存放尺寸要求。结构设计过程中特意对夹身的开口边缘做了卷边处理，卷边半径为0.3mm，完全消除冲压后的锐边，避免使用过程中划伤纸张或者操作人员的手指，同时夹身的内侧平面做了细微的压纹处理，进一步提升夹持接触面的摩擦力，即使夹持表面光滑的铜版纸、塑料薄膜类物件，也不会出现松脱滑落的问题。

　　针对长期使用的疲劳性能，设计时对弹簧钢带的折弯角度做了预回弹补偿，冲压成型后的夹身自然张开角度比最终装配后的角度大3度，装配完成后依靠自身的预紧力提供稳定的夹持力，经过反复开合测试，连续开合1000次后夹持力衰减不超过10%，完全满足日常高频使用的寿命要求。整个模型完整还原了钣金冲压、钢丝冷弯、压铆装配的全流程结构细节，所有配合公差都按照实际量产的工艺要求设定，既可以作为钣金结构设计的教学参考案例，也可以直接导入工艺设计软件作为冲压模具开发、工装夹具设计的基础参考模型，帮助结构设计人员快速理解这类小型弹性夹持件的设计逻辑与工艺实现路径。
