内燃机活塞连杆组高精度三维结构模型

项目分类:发动机 发布时间:2025-09-16 ID:1074391

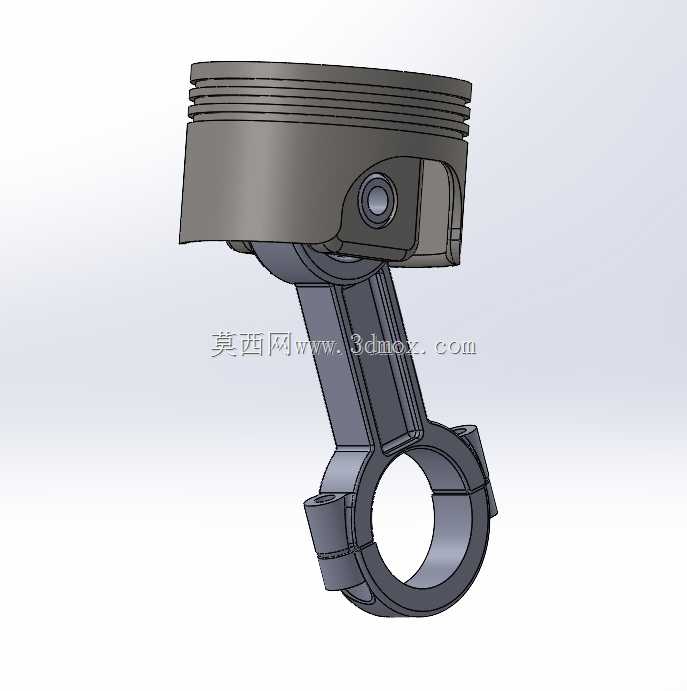

  • 内燃机活塞连杆组高精度三维结构模型

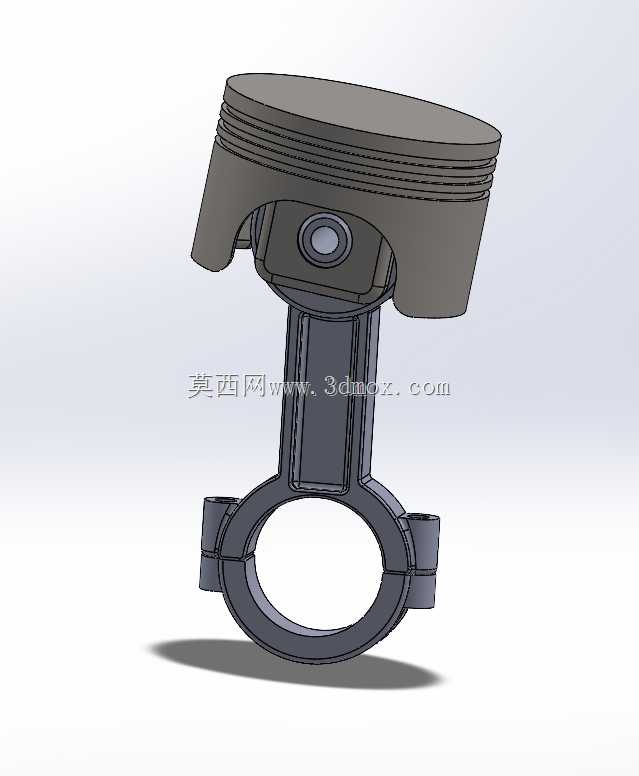

  • 内燃机活塞连杆组高精度三维结构模型

这套活塞连杆组三维结构,还原了内燃机核心运动部件的完整装配关系,是动力输出环节最核心的运动副组合。从实际应用场景来看,这类部件广泛搭载于往复式内燃机中,覆盖乘用车辆、商用货车、小型工程机械、通用动力机组等多类搭载往复活塞式发动机的设备,是将燃料燃烧产生的气体压力转化为曲轴旋转扭矩的核心执行部件,其结构合理性直接决定发动机的动力输出效率、运转平顺性与服役寿命。

从功能特性上看,活塞头部设置有多道环槽结构,分别对应气环与油环的安装位,气环负责密封燃烧室高压燃气,避免燃烧压力下窜入曲轴箱造成功率损失,油环则负责刮除缸壁多余润滑油,防止机油窜入燃烧室参与燃烧造成积碳与异常损耗。活塞销孔与连杆小头通过活塞销实现铰接,配合卡环完成轴向限位,保证活塞往复运动过程中连杆可随曲轴转角灵活摆动,连杆大头采用剖分式结构,配套轴瓦安装位,可与曲轴连杆轴颈实现可靠配合,将活塞的直线往复运动转化为曲轴的旋转运动。

设计过程中首先要匹配对应缸径的安装边界,活塞裙部的型线设计并非正圆结构,而是考虑热态膨胀与侧压力作用下的变形,设计为中凸变椭圆型面,保证热机工况下裙部与缸壁的接触均匀,避免冷态敲缸、热态拉缸的问题。活塞顶部的造型根据燃烧室形式匹配,可适配平顶、凹顶等不同燃烧室设计,满足不同压缩比、不同喷油策略的发动机需求。连杆杆身采用工字形截面设计,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减小高转速下的惯性力载荷,大小头的过渡区域做了大圆角过渡处理,避免应力集中造成的连杆断裂失效。

安装边界层面,活塞的总长度、环槽位置与宽度、活塞销孔直径与中心距、连杆大小头中心距、大头孔直径与剖分面定位结构,都需要与对应机型的气缸体、曲轴、活塞销、轴瓦等部件完全匹配,装配后需要保证活塞在上止点、下止点位置时不与气缸盖、曲轴平衡块发生运动干涉,连杆摆动过程中不与缸筒内壁、曲轴箱内部结构产生碰擦。活塞销与销孔、连杆小头的配合精度需要根据工况选择合适的配合间隙,兼顾冷启动润滑与热态下的连接可靠性,连杆大头的连接螺栓需要按照规定力矩与拧紧顺序紧固,保证大端孔的圆度符合设计要求,避免轴瓦异常磨损。

建模过程中完整还原了各部件的配合间隙、倒角、退刀槽等工艺细节,活塞环槽的槽侧粗糙度、连杆大头剖分面的定位结构、活塞销卡环槽的尺寸都做了精准还原,可直接用于结构教学、运动仿真、有限元受力分析等场景,也可作为同类型部件改型设计的参考基础,帮助设计人员快速验证运动干涉、计算往复惯性力、校核结构强度,缩短动力部件的开发验证周期。
