石油管道内壁清蜡除垢作业机器人结构

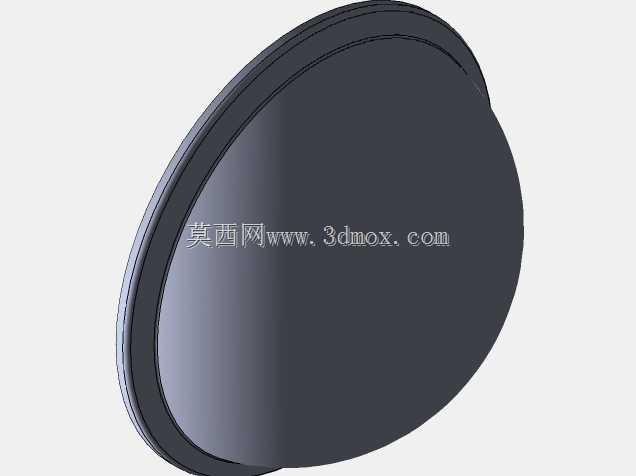

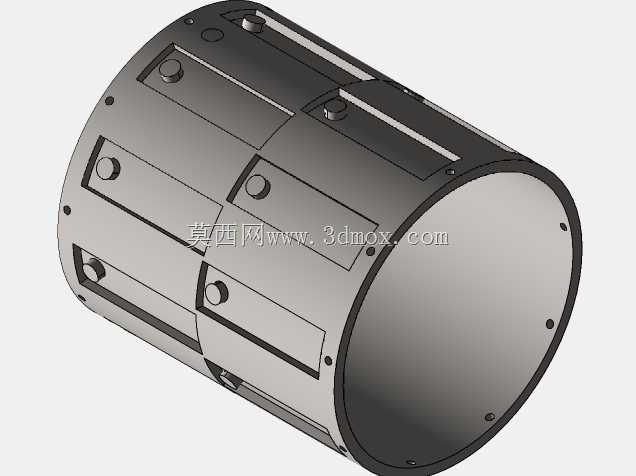

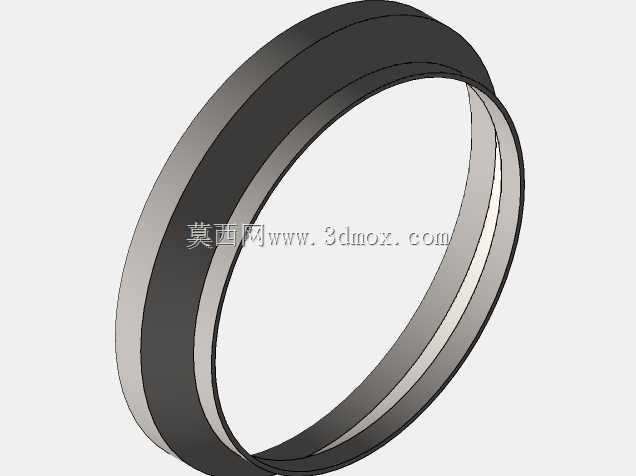

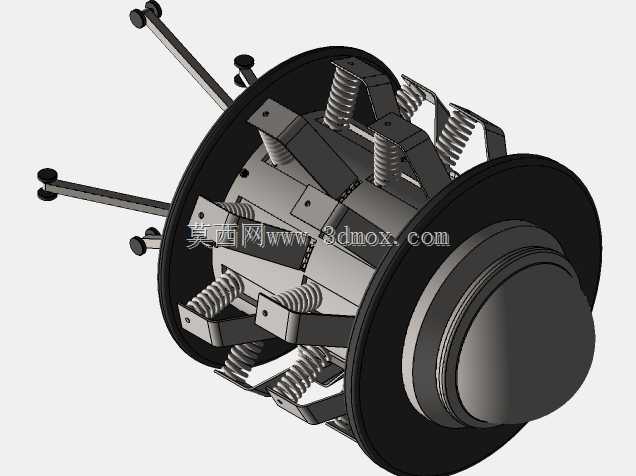

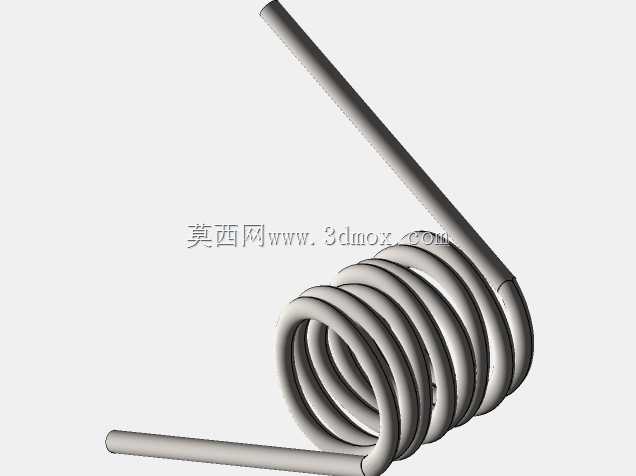

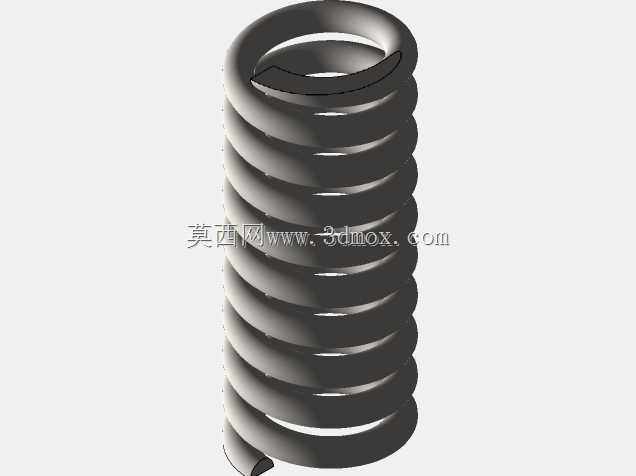

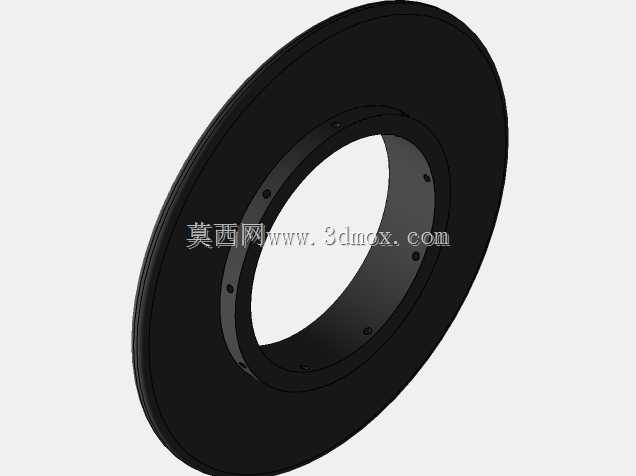

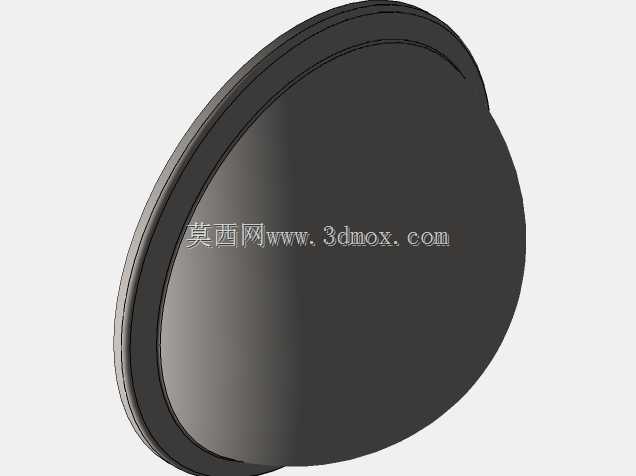

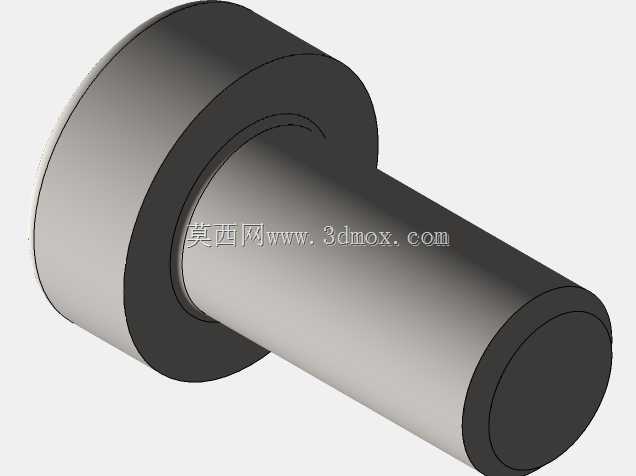

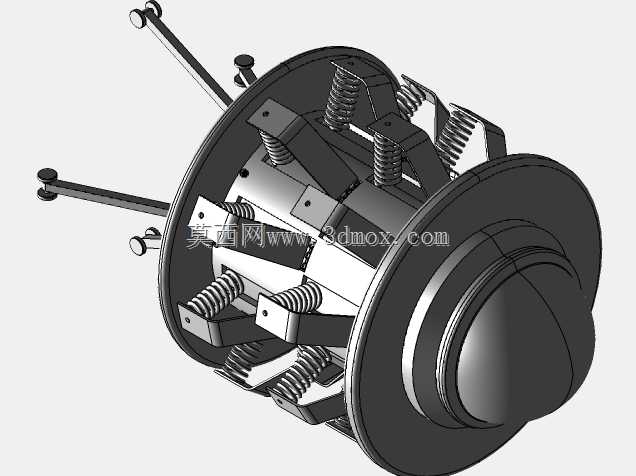

　　主体周向均匀布置了多组弹性支撑行走臂，每一组支撑臂都配备了独立的圆柱螺旋压缩弹簧，通过弹簧的预紧力将臂端的行走轮始终压合在管道内壁上，这种周向均布的弹性支撑结构，能够适配一定范围内的管径偏差，同时在遇到管道局部变形、焊缝凸起、三通岔口位置时，支撑臂可以自适应压缩回缩，顺利通过障碍段，不会出现刚性支撑结构容易卡堵的问题。支撑臂的铰接点经过受力优化，弹簧的刚度选型经过反复校核，既要保证行走轮与管壁之间有足够的正压力，避免设备在管内行进时出现打滑、偏斜、翻转的问题，又要保证支撑力不会过大，增大行进阻力，刮伤管道内壁的防腐层。在清污作业结构部分，设备在支撑臂之间的周向位置布置了多组弹性清垢构件，同样采用弹簧预紧的结构形式，让清垢刀头或者刷头始终贴合管壁，能够针对不同厚度的蜡层、垢层施加稳定的刮削力，不会因为管径的微小波动出现清理盲区，也不会因为局部压力过大刮伤管体母材。设备的整体外径设计参考了现役常用的原油输送管线内径规格，支撑臂完全回缩时的最小外径小于管道内径的下限值，支撑臂完全弹出时的最大外径大于管道内径的上限值，以此保证在整个适配管径区间内，支撑轮和清垢构件都能稳定贴壁。在陆上油气田集输管线、长距离原油输送管道的日常运维作业中，管内壁结蜡、结垢、沉积杂质是长期影响输送效率、增大输送压降、甚至诱发管堵停输的核心问题，传统的清管器存在过弯能力差、对管壁压力不可控、易卡堵、对硬质垢层清理效果不足的痛点，这款管道清洗机器人的结构设计，正是针对管径适配范围、管壁贴合度、越障能力、清障作业稳定性几个核心工程痛点展开的。从整体结构布局来看，设备采用同轴圆柱主体承载框架，前端为圆弧导流头型，能够在管道内介质流的推动下减少行进阻力，同时避免在遇到管道焊缝、变形段时出现端头卡滞的问题。

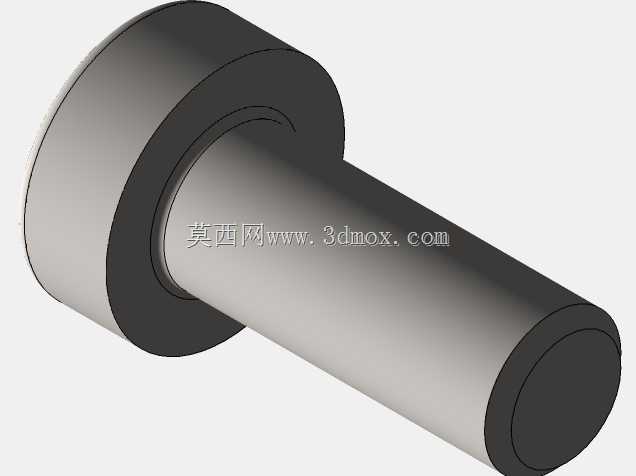

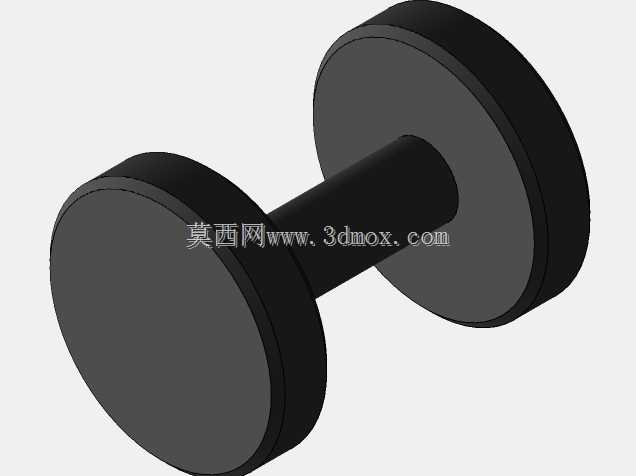

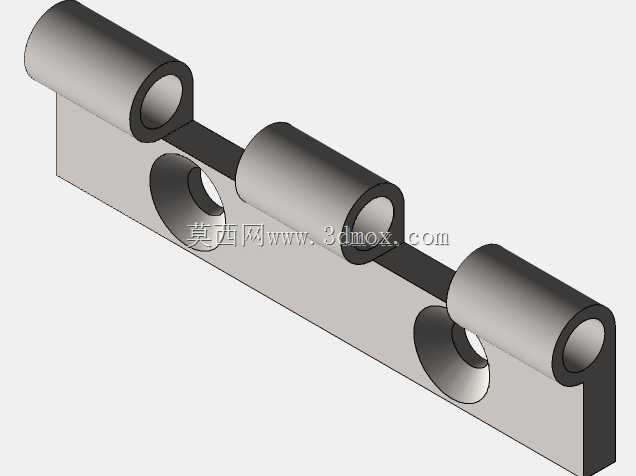

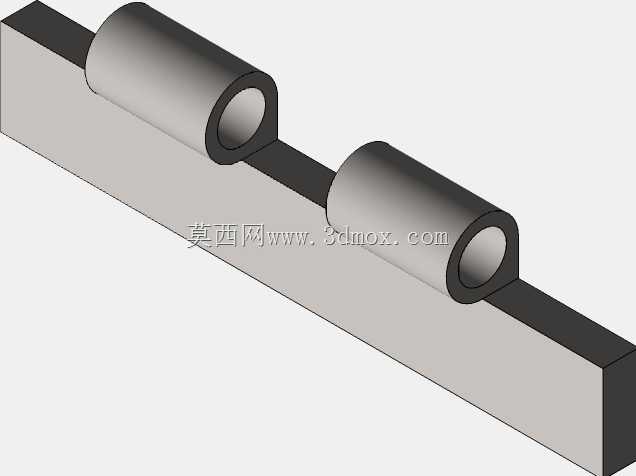

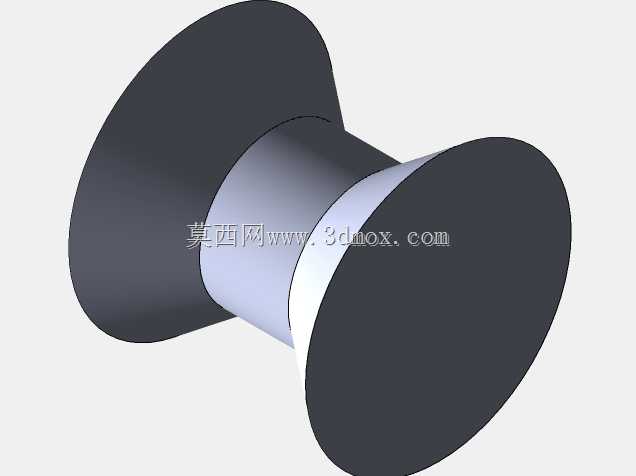

　　从安装边界来看，这类管道作业设备不需要在管线上额外加装辅助装置，直接从管线的收发球筒位置即可投放，和传统清管器的投放流程完全兼容，不需要对现有管线的收发装置做任何改造，能够直接适配现有油气田的清管作业流程。在结构细节设计上，所有的铰接转动部位都做了防卡滞设计，铰接轴的间隙控制经过优化，避免管内的杂质、蜡屑进入铰接缝隙导致臂架无法伸缩；所有的弹簧构件都做了防腐镀层处理，适配管内原油、含硫介质、积水等复杂腐蚀环境；行走轮采用耐磨耐油的橡胶材质，既能够提供足够的行走摩擦力，又不会在管壁上留下压痕，同时具备足够的耐磨寿命，能够满足长距离管线的单次作业行程需求。

　　周向布置的支撑臂数量经过受力平衡计算，奇数还是偶数的排布、相邻臂之间的夹角都经过重心校核，保证设备在管内始终保持同轴状态，不会出现偏心偏磨的问题，避免单侧清垢不到位、单侧行走轮过度磨损的情况。和传统的直板皮碗式清管器相比，这种多臂弹性支撑的结构，过弯能力更强，在曲率半径较小的弯管段，不同位置的支撑臂可以根据弯管内壁的曲率差自适应调整伸出长度，顺利通过弯管，不会出现皮碗翻转、设备卡停在弯管处的故障。同时这种结构的清垢力可以通过更换不同刚度的弹簧、调整清垢构件的伸出长度来适配不同的垢质硬度，针对软质蜡层、中等硬度的盐垢、硬质的腐蚀产物都能匹配对应的作业参数，不需要更换整个设备主体，只需要调整局部构件即可适配不同的作业需求。

　　在实际作业场景中，这类设备既可以依靠管线内输送介质的压差推动前行，完成被动式清管作业，也可以在主体框架内加装动力驱动模块、检测模块，拓展成主动行走的管道检测、修复一体化作业平台，弹性支撑的结构可以为驱动轮提供稳定的正压力，保证驱动轮在管内不打滑，为设备提供稳定的行进动力。整个设备的结构没有复杂的传动构件，核心的功能实现都依靠弹性构件的自适应特性，整体可靠性高，在管内复杂的作业环境下不容易出现机械故障，拆解维护也比较方便，作业完成后从收球筒取出后，只需要清理臂架缝隙里的杂质，检查弹簧和行走轮的磨损情况，就可以投入下一次作业，运维成本远低于复杂的电控管道机器人，适合油气田现场的粗放式作业环境。
