四缸内燃机活塞曲轴连杆组件结构

项目分类:发动机 发布时间:2025-09-16 ID:1074455
  • 四缸内燃机活塞曲轴连杆组件结构
  • 四缸内燃机活塞曲轴连杆组件结构

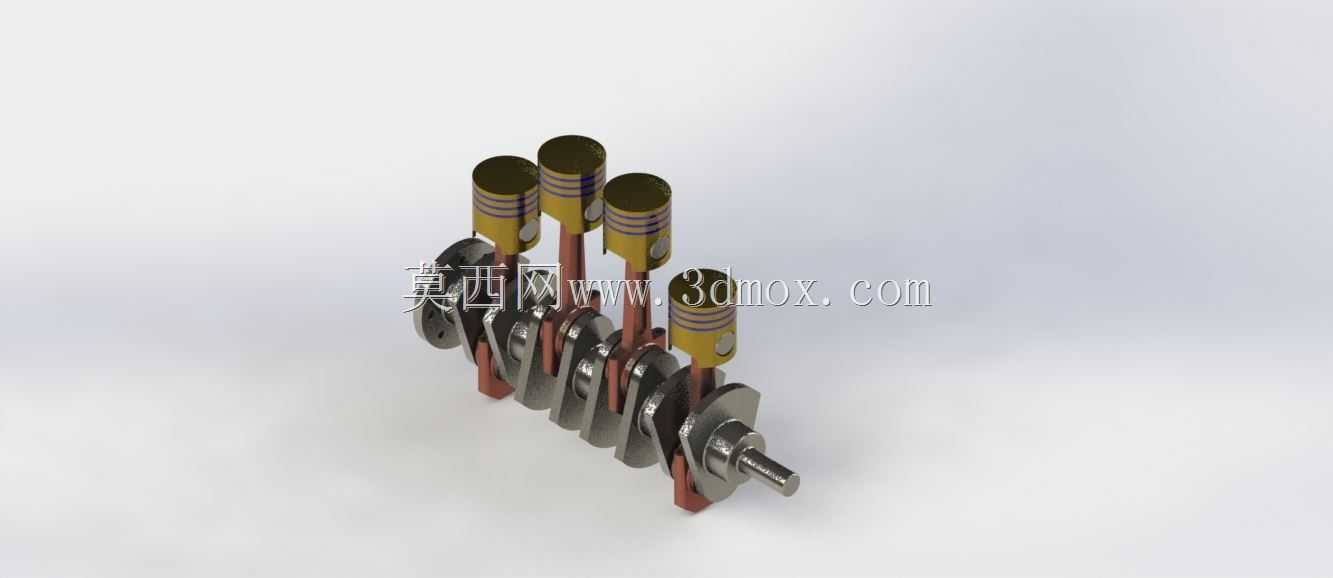

  这套曲柄连杆组件是往复式内燃机的核心运动转换单元,直接决定了动力输出的平顺性与整机可靠性,广泛适配小排量四冲程汽油机、柴油机的动力端结构设计,覆盖乘用车辆、小型工程机械、通用动力机组等多个应用场景。日常做动力总成匹配时,首先要关注的就是曲轴的主轴颈同轴度、连杆轴颈的相位角排布,这套组件采用的是直列四缸标准180度相位差布局,一四缸、二三缸的连杆轴颈处于同一回转平面,能够完美抵消一阶往复惯性力,从根源上降低整机运转时的振动幅度,不需要额外加装体积庞大的平衡轴机构,就能满足民用动力设备的NVH设计要求。从结构细节来看,活塞部分采用了典型的三道环槽设计,顶部两道为气环槽,用来密封燃烧室的高压燃气,避免做功行程的气体下窜到曲轴箱,最下方的油环槽用来刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计思路,常温下活塞销与活塞销座为过渡配合,发动机达到工作温度后,活塞销可以在销座和连杆小头衬套内自由转动,能够让活塞销周向磨损均匀,大幅延长组件的使用寿命。

  连杆部分采用了工字形截面的杆身设计,在保证足够的抗拉、抗弯强度的前提下,尽可能降低了往复运动部分的质量,减少曲轴运转时的惯性载荷,连杆大头采用剖分式结构,配合轴瓦安装在曲轴的连杆轴颈上,剖分面采用斜切口设计,能够让连杆大头的径向尺寸小于气缸直径,方便后续检修时直接从气缸上方抽出活塞连杆组,不需要额外拆解曲轴箱侧盖。曲轴部分采用整体式锻造结构,从前端的皮带轮安装轴颈,到后端的飞轮连接法兰,所有轴颈的过渡位置都设计了圆角滚压强化结构,能够有效降低应力集中系数,避免长时间高负荷运转时出现轴颈断裂的失效问题。

  曲轴的平衡块与曲柄臂为一体化设计,每个平衡块的质心位置都经过精确配重,用来抵消连杆轴颈、连杆大头部分旋转运动产生的离心力,以及活塞组件往复运动产生的二阶惯性力矩,让曲轴在额定转速区间内运转时的动平衡精度达到G2.5级以上,满足高转速动力设备的运转要求。做整机安装边界校核时,需要重点关注曲轴前端的轴向定位尺寸,这套组件采用止推片安装在中间主轴颈两侧的定位方式,轴向预留的热膨胀间隙控制在0.1-0.3mm区间,既可以避免曲轴受热伸长后出现卡滞,也能防止曲轴轴向窜动量过大导致的活塞偏磨、正时系统跳齿问题。另外连杆大头的侧向间隙、活塞与气缸壁的配缸间隙都需要按照不同的材质特性做匹配,如果是铝合金活塞,配缸间隙要比铸铁活塞稍大,避免热态下活塞膨胀拉缸。在做运动仿真验证时,这套组件的活塞行程、连杆长度、曲轴回转半径的比值设置为1.75,这个比例能够兼顾活塞的侧压力大小和曲轴的输出扭矩特性,既不会因为连杆过短导致活塞对气缸壁的侧压力过大造成异常磨损,也不会因为连杆过长导致整机的高度尺寸超标,压缩动力舱的布置空间。

  实际做结构设计迭代时,还要考虑润滑油道的布置,曲轴内部钻有贯通的油道,从主轴颈引入的压力润滑油可以通过内部油道直达连杆轴颈,为连杆大头轴瓦提供持续的润滑和冷却,同时部分润滑油还会通过连杆杆身的油道上行到连杆小头,为活塞销提供润滑,避免干摩擦导致的部件烧蚀。这套组件的所有配合面的形位公差都有严格要求,比如各主轴颈的圆柱度公差要控制在0.005mm以内,连杆轴颈与主轴颈的平行度公差不超过0.01mm/100mm,否则会导致活塞在气缸内出现偏磨,短时间内就会出现气缸密封失效、动力下降的问题。
