台式螺旋夹紧虎钳结构设计方案

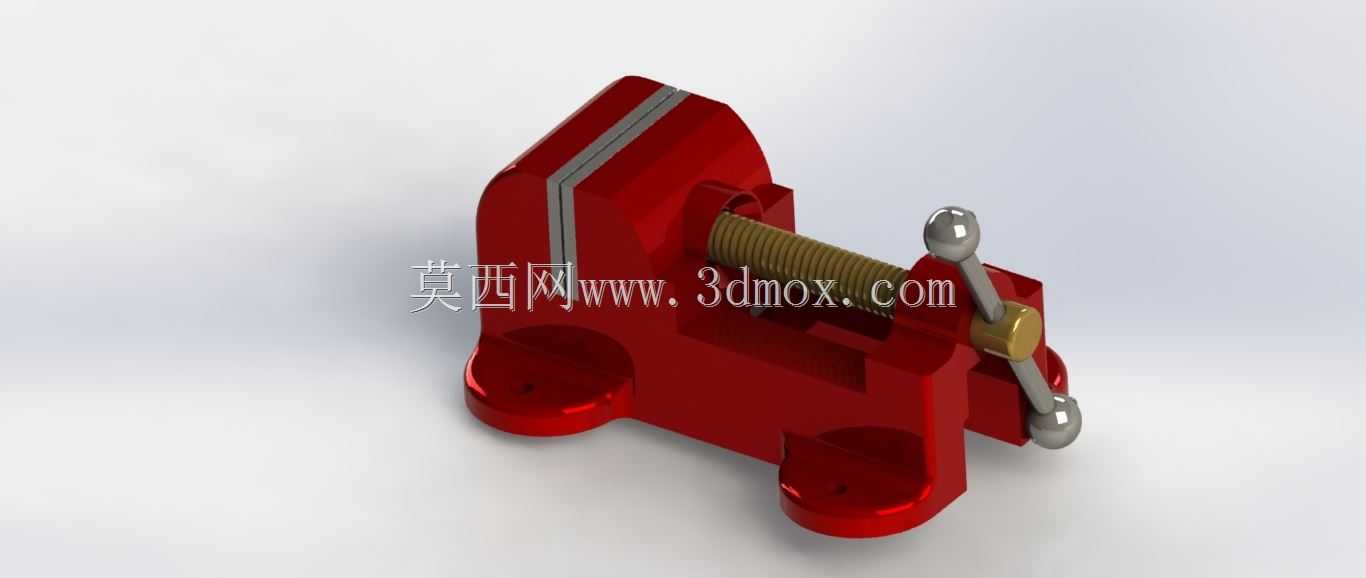

在机械加工、钳工装配、小型工件修配的日常作业场景里，这类台式螺旋夹紧虎钳是工位上最常见的通用夹持工装，不管是普通台钻上的钻孔定位、钳工台的锉削修配、小零件的攻丝倒角，还是小批量试制时的工件临时固定，都能看到这类结构的应用。和重型机用虎钳不同，这款小型虎钳的结构更紧凑，整体采用铸铁基座搭配梯形丝杠传动的组合，固定钳身和活动钳口的贴合面做了平行度修配，保证夹持工件时钳口不会出现偏斜，避免加工过程中工件移位导致的尺寸超差。

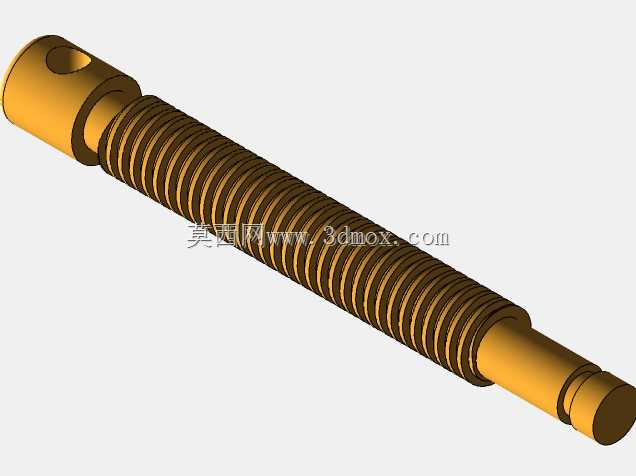

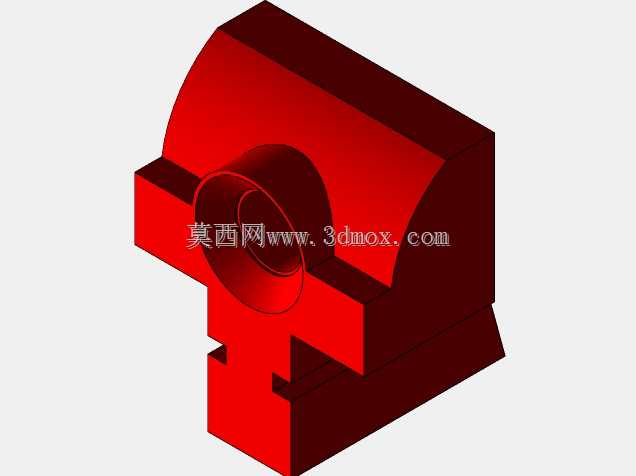

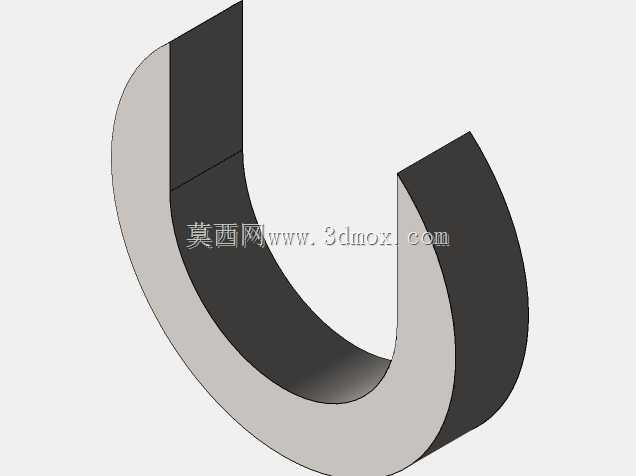

从结构设计逻辑来看，这款虎钳没有采用复杂的快动结构，核心传动选择了梯形螺纹丝杠，一方面是梯形螺纹的自锁性能足够，夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁紧机构就能保证夹持可靠性；另一方面梯形螺纹的传动效率适中，操作时转动摇杆的力度反馈清晰，作业人员可以根据工件的材质、加工受力大小灵活调整夹紧力，既不会因为夹力过大夹伤薄壁工件表面，也不会因为夹力不足导致加工时工件飞出。活动钳身和基座的配合采用了燕尾槽导向结构，导向面的长度覆盖了整个钳身的行程范围，全程不会出现导向卡顿或者偏摆，钳口张开到最大行程时，活动钳身依然有足够的配合长度保证支撑刚度，不会出现翘头的问题。

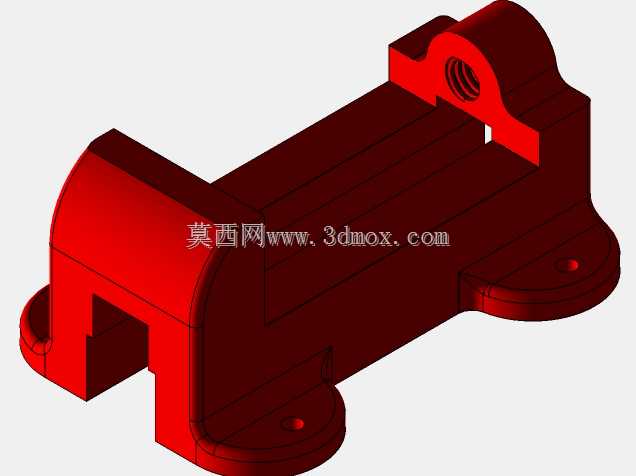

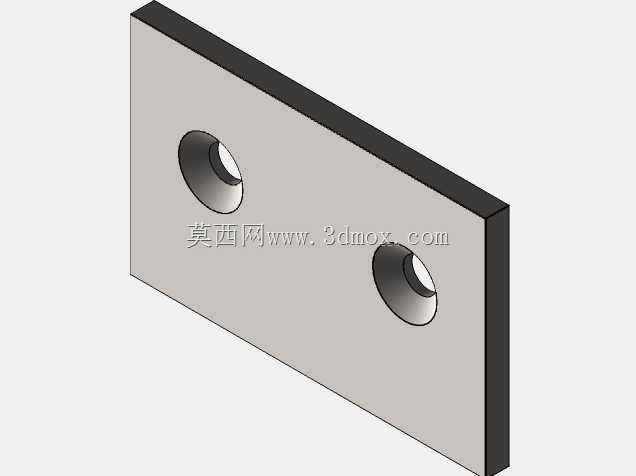

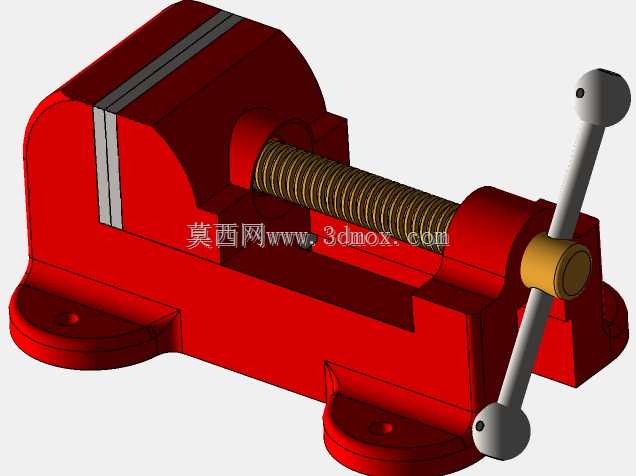

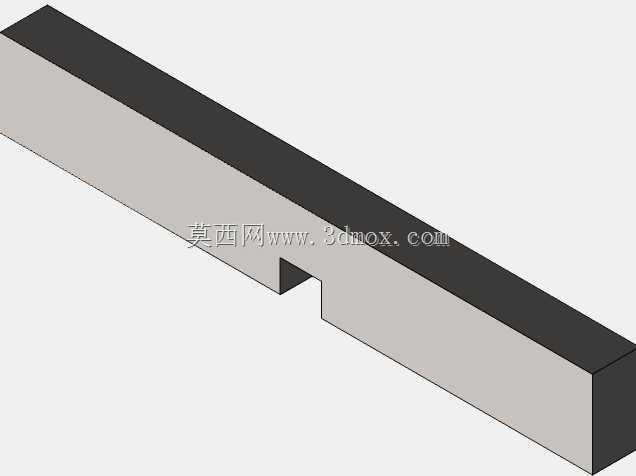

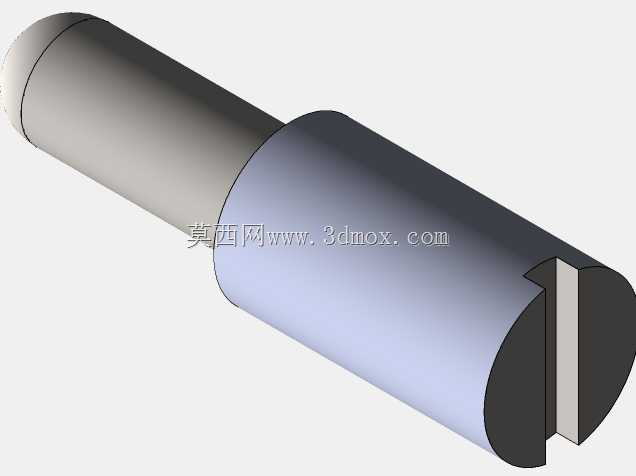

安装边界上，这款虎钳的基座底部设计了两个对称的安装耳座，耳座上开有贯通的螺栓安装孔，可以直接通过T型螺栓固定在标准钳工台或者机床工作台上，两个安装孔的中心距适配常规小型工位的安装孔位，不需要额外做转接板就能完成固定。钳口部分采用了可更换的淬硬钢钳口板，钳口表面加工有交叉网纹，增大和工件接触时的摩擦力，当钳口磨损后只需要松开固定螺丝更换钳口板即可，不需要整体更换钳身，降低了长期使用的维护成本。摇杆部分采用了球头手柄设计，操作时手掌和球头的接触面积大，转动施力时不会硌手，摇杆和丝杠的连接采用了通孔穿装结构，手柄可以在丝杠端部的孔内自由滑动，作业时可以根据施力需求调整手握的位置，需要大夹紧力时把手柄滑到最外端增大力臂，需要快速开合时滑到靠近丝杠的位置快速转动。

实际使用场景中，这类虎钳的夹持范围覆盖了大部分小型机械零件的加工需求，不管是方形的金属块料、圆形的棒料，还是形状不规则的小型焊接件、塑料件，都可以通过调整钳口的夹持角度完成固定，针对异形工件还可以更换定制的软钳口，避免夹伤工件的已加工表面。结构设计上没有多余的冗余零件，整个虎钳的零件数量少，拆解维护非常方便，日常使用只需要定期在丝杠和导向燕尾槽的位置涂抹润滑脂，就能保证操作顺畅，不会出现卡滞。钳身的整体重心偏低，固定在工作台面上之后稳定性好，即使承受较大的钻削、锉削冲击力，也不会出现晃动或者移位，基座底部的接触面做了铣平处理，和工作台面贴合紧密，安装后钳口的上平面和工作台面的平行度可以满足常规加工的精度要求，不需要额外做找平调整。

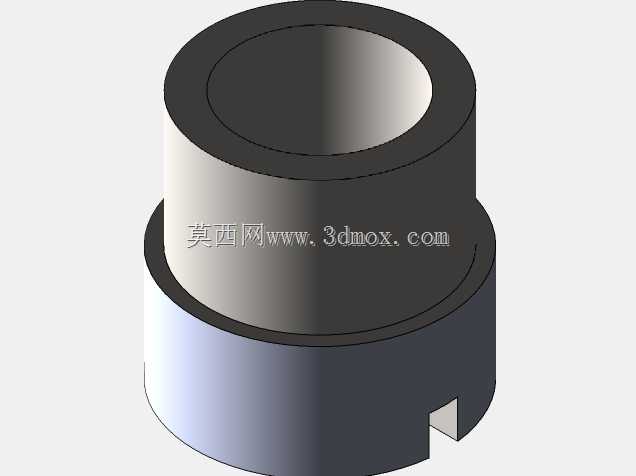

从建模逻辑来看，整个结构的配合间隙都按照实际机加工的公差要求做了预留，丝杠和活动钳身的连接部位设计了推力轴承接触面，夹紧时丝杠的轴向力可以直接传递到固定钳身，不会出现丝杠弯曲变形的问题，活动钳身的行程限位做了隐藏式设计，最大张开位置不会出现丝杠从螺母中脱出的情况，操作时不需要担心行程超程导致零件散落。整体外观采用了经典的工业涂装设计，红色的钳身搭配金属原色的丝杠和手柄，辨识度高，作业时可以快速识别钳身的位置，避免操作时磕碰。
