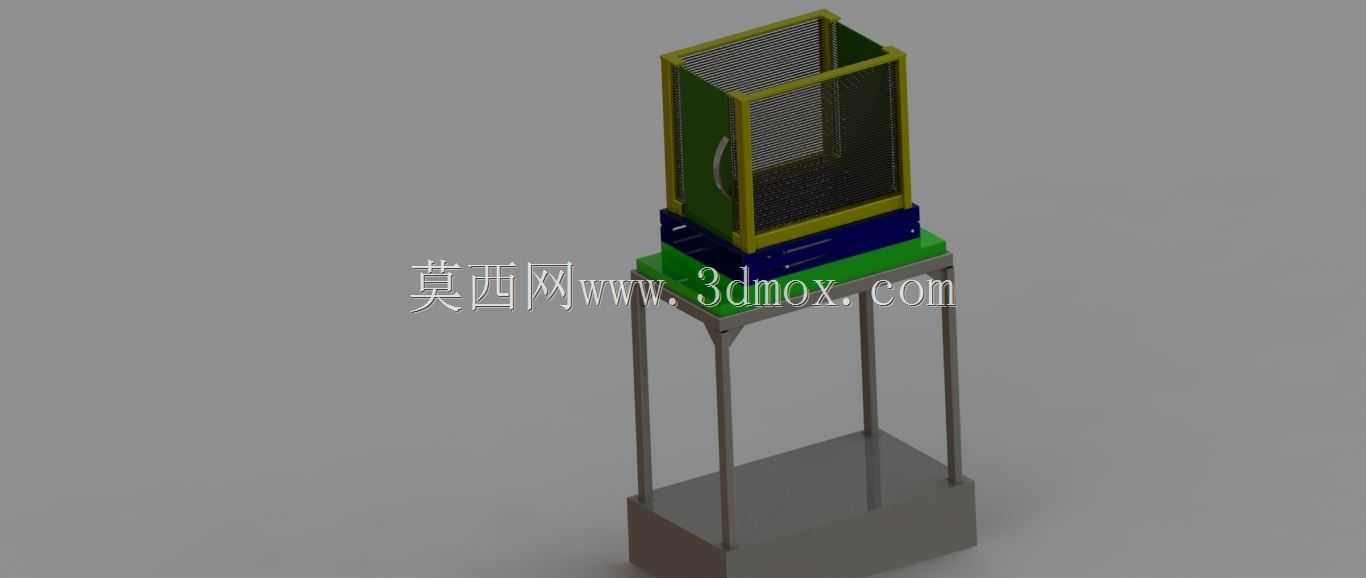

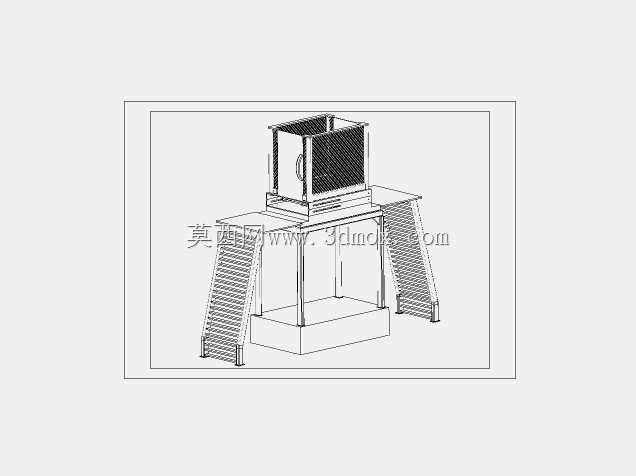

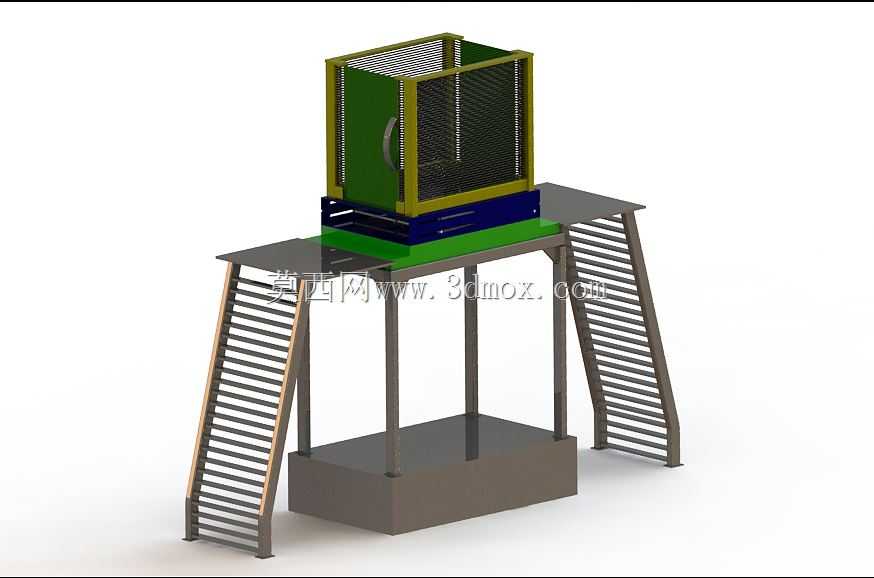

带双侧梯台防护围挡的剪叉式升降作业台

这款剪叉式升降作业结构，主要面向车间内固定工位的物料举升、人员辅助作业场景设计，常见于阀门装配、仪器仪表调校这类需要频繁调整作业高度的工位，替代传统的固定高度工作台，解决不同身高操作人员、不同装配工序下的作业高度差问题，减少操作人员弯腰、抬手的疲劳度，同时也能适配不同规格阀块类工件的装配对接需求，避免人工抬举重型工件带来的安全隐患。

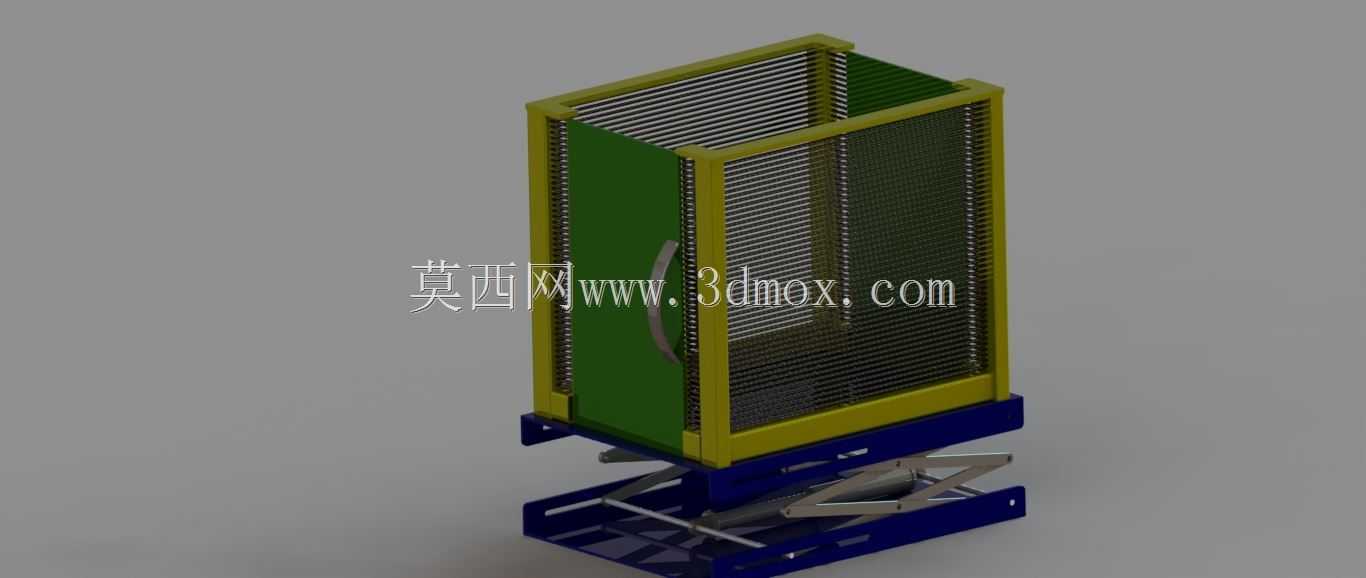

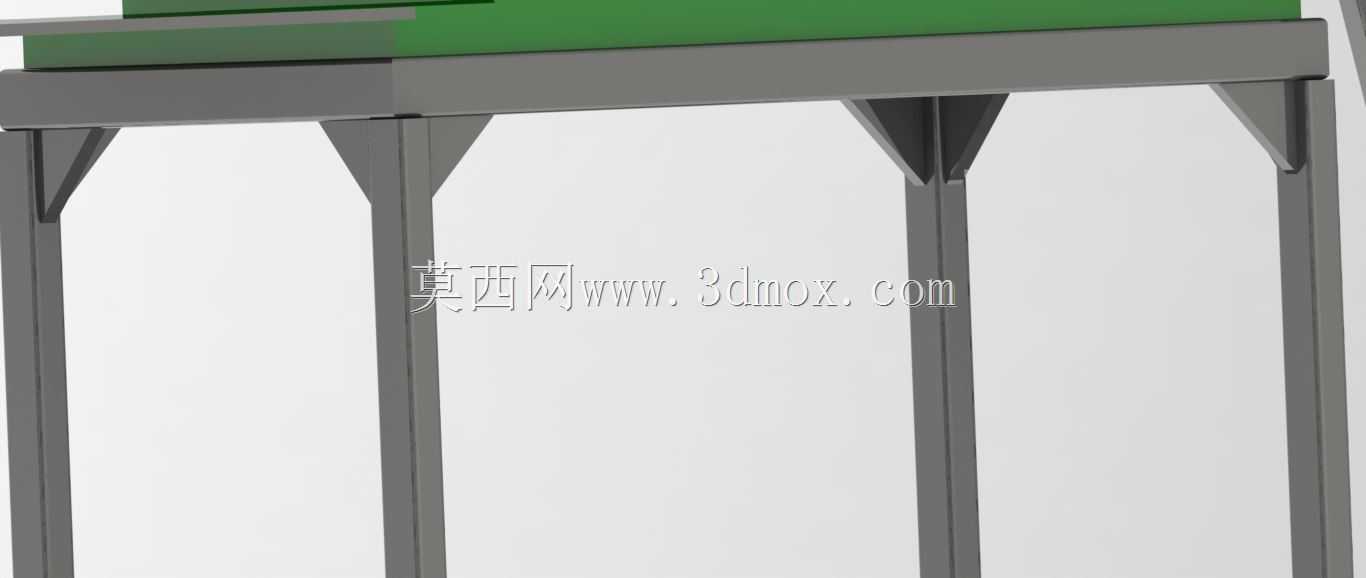

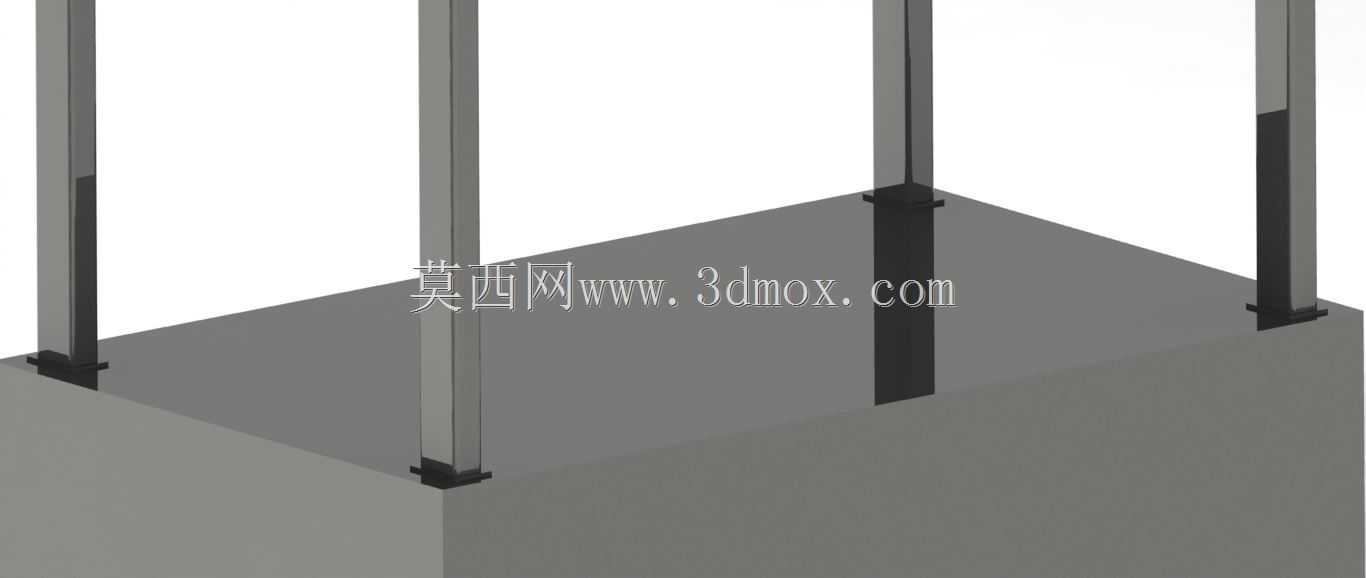

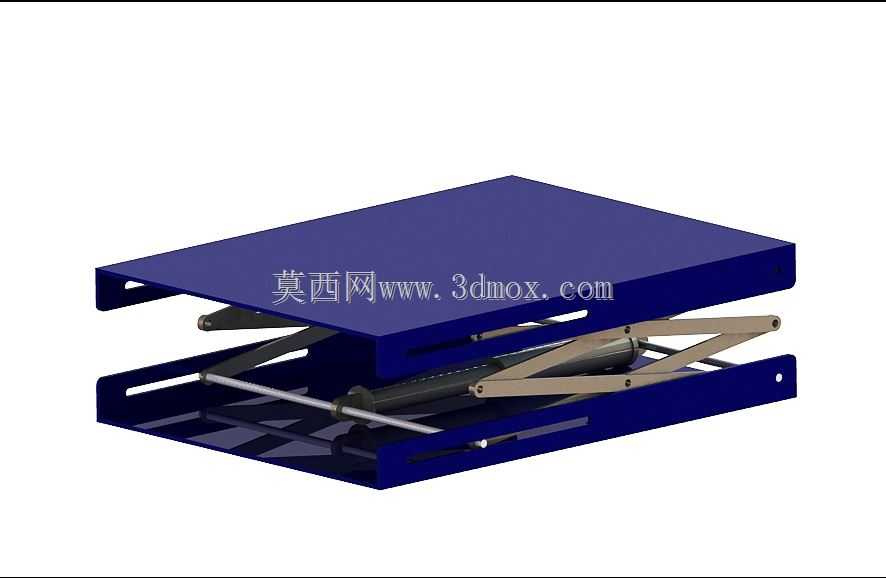

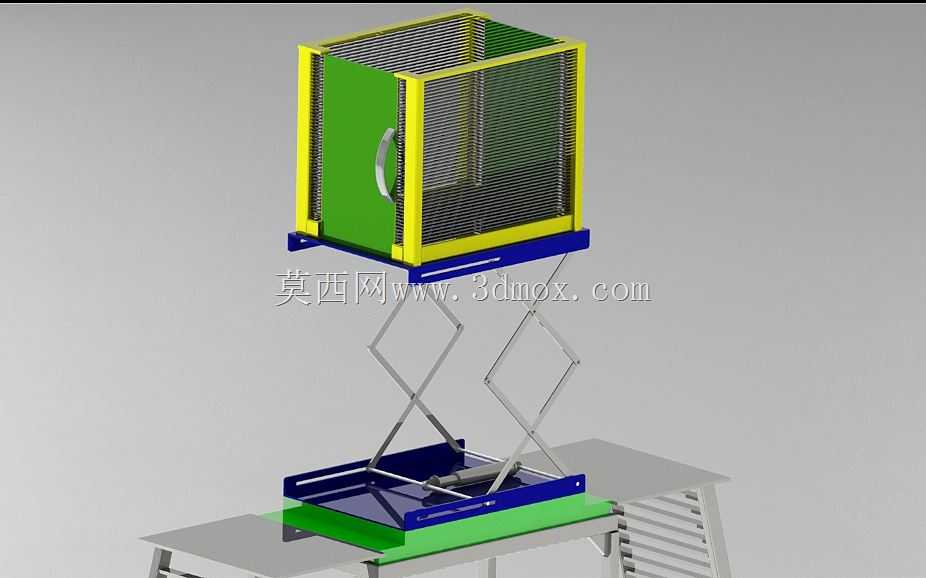

结构上采用经典的单组剪叉臂作为升降执行单元，剪叉臂的铰接点采用耐磨衬套配合销轴的连接形式，保证反复升降过程中的铰接间隙可控，不会出现长期使用后平台晃动量超标的问题；升降驱动端可适配液压油缸或者电动推杆，根据现场的动力源条件灵活选配，剪叉臂的上下端分别与底部安装框架、顶部承载平台铰接，底部框架预留了标准的地脚安装孔位，可直接通过膨胀螺栓固定在车间混凝土地面上，也可搭配脚轮做成移动式结构，适配多工位流转的使用需求。

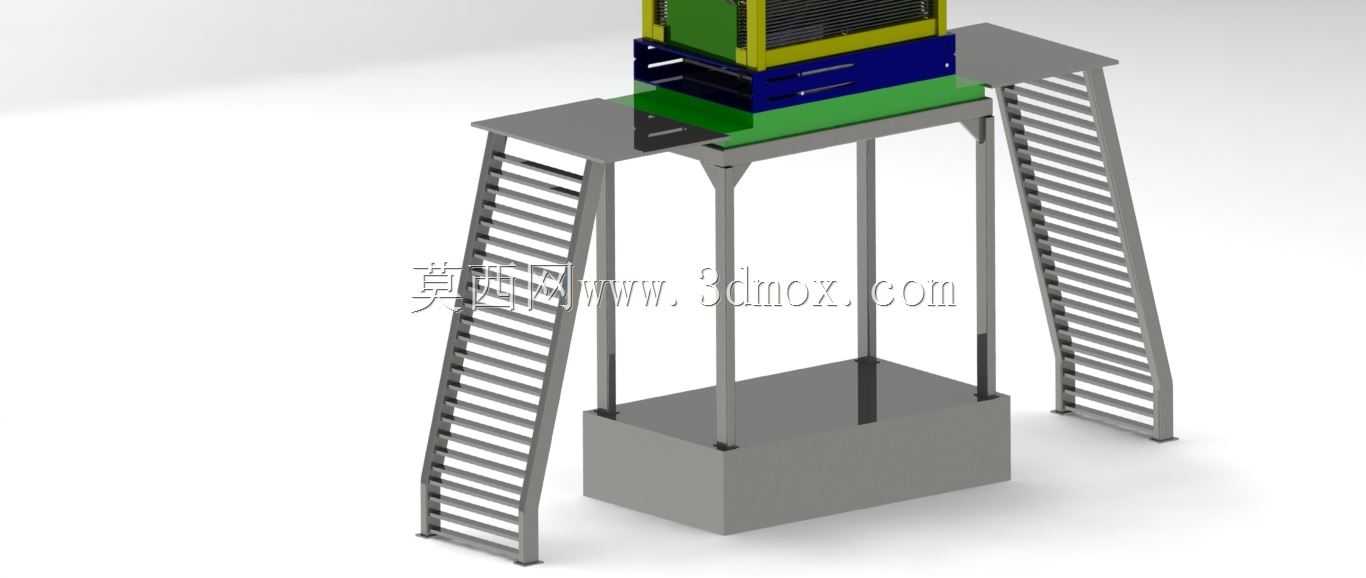

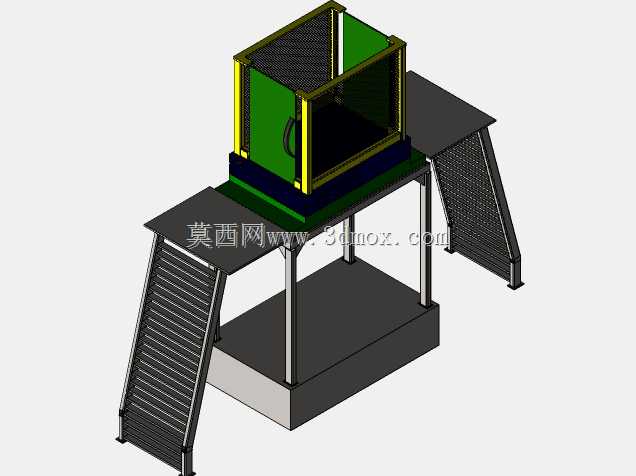

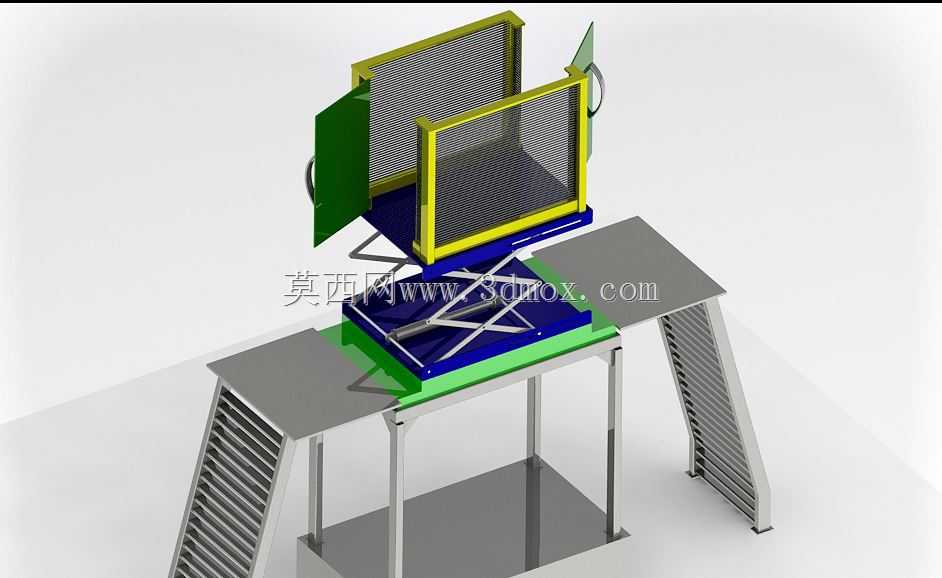

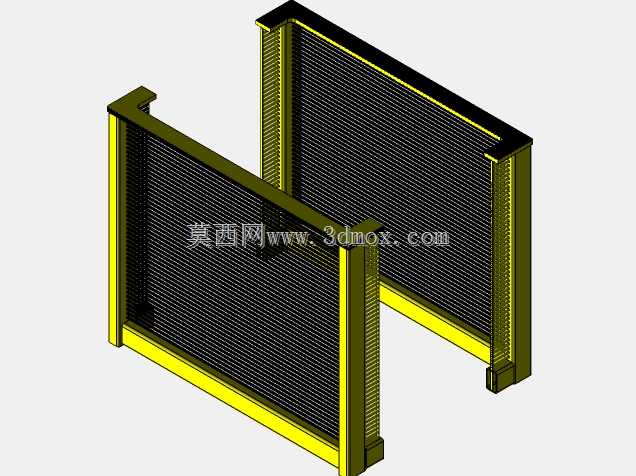

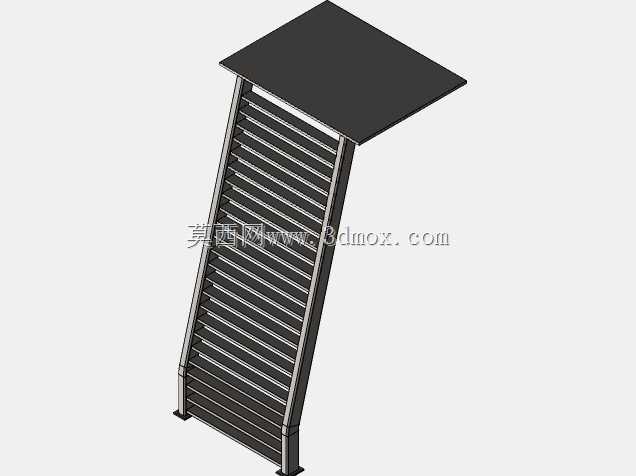

顶部承载平台四周设置了可开合的防护围挡，围挡采用框架加金属网的结构形式，既不会遮挡操作人员的作业视线，也能防止平台上放置的工件、工具在升降过程中滑落，围挡的开合侧设置了简易的锁止结构，上下料时可将围挡翻开，作业时关闭锁止，满足车间作业的安全规范要求。平台两侧配套了固定的斜梯结构，斜梯的踏步采用防滑花纹钢板制作，倾斜角度控制在45度以内，方便操作人员上下平台，斜梯与底部框架采用螺栓连接，运输时可拆分，降低包装运输的体积成本。

设计过程中优先考虑了安装边界的适配性，整体结构的底部安装尺寸控制在1.8米见方以内，不需要对车间地面做特殊的预埋处理，普通的硬化地面即可满足安装承重要求；升降行程覆盖0.6米到1.2米的常用作业高度区间，完全满足站立作业时的肘部高度调整需求，顶部承载平台的额定载荷按照500kg设计，可覆盖绝大多数阀块类工件、工装夹具的放置重量需求。

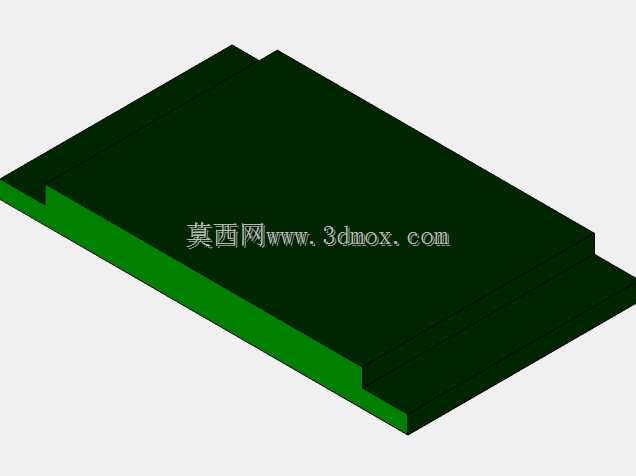

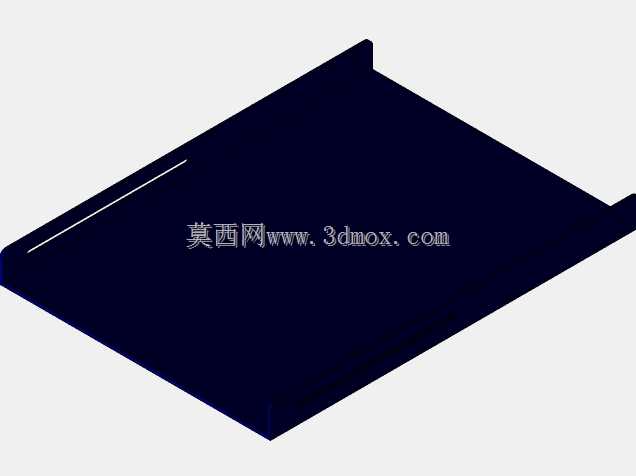

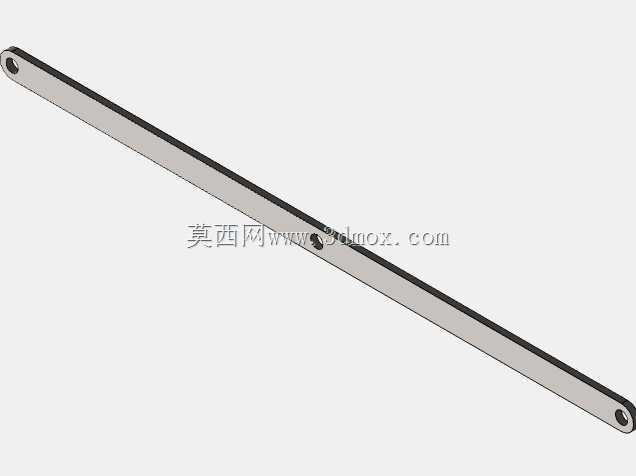

从结构细节来看，剪叉臂的型材选用矩形钢管焊接制作，焊接后做整体去应力处理，避免长期承重出现变形；平台面板采用花纹钢板铺设，表面做防滑处理，防止工件放置时出现滑移；升降导向位置设置了限位块，到达最高、最低行程时可硬限位，避免驱动机构超出行程出现损坏；围挡的铰接处设置了阻尼结构，翻开后可保持固定角度，不会随意晃动影响上下料操作。

在实际使用场景中，这类升降台可直接嵌入到装配流水线的对应工位，流水线的输送面高度与升降台最低高度齐平，工件流转到该工位时，升降台可根据装配工序的需求调整高度，比如安装底部阀块时降低平台，安装顶部连接件时升高平台，操作人员不需要调整自身姿势即可完成全部装配动作，相比固定工作台，能有效降低单工位的作业疲劳度，提升装配效率。同时两侧的梯台也可作为临时的物料放置架，装配过程中用到的小型零件、工具可临时放置在梯台踏步上，减少拿取工具的走动距离。

结构的维护性设计也做了充分考虑，所有铰接点的销轴都设置了注油孔，可定期加注润滑脂降低磨损，驱动单元的安装位置预留了足够的维护空间，不需要拆解整体结构即可完成驱动件的更换检修；所有外露的金属结构件都做了喷塑处理，不同功能部件采用区分色喷涂，比如防护围挡采用醒目的黄黑配色，梯台采用灰色，底部框架采用绿色，方便现场的安全管理，也能快速识别结构部件的功能分区。
