管材气动冲孔工位作业板结构设计

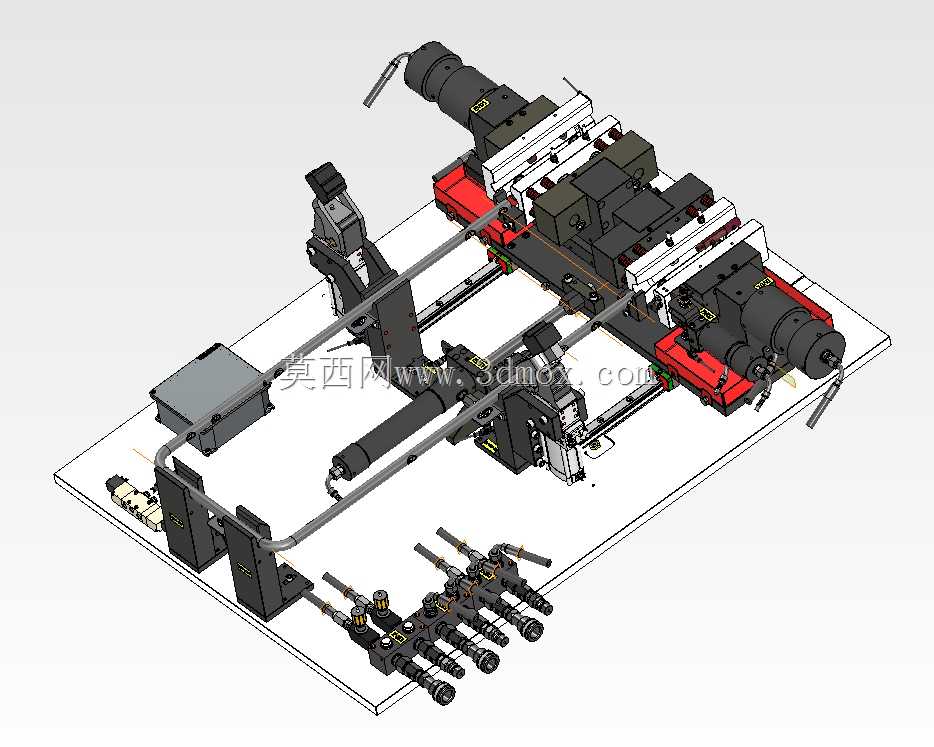

　　在汽车管路、卫浴五金、制冷配件的批量加工场景里，管材类零件的侧向冲孔工序一直是产线节拍提升的卡点——传统单工位冲床需要人工逐根装夹定位，不仅孔位同轴度偏差容易超差，长管送料过程中的窜动还会导致内壁划伤，这套冲孔作业板的设计初衷，就是针对细长金属管材的双类型孔加工需求，把锁管、送料、冲孔、退料的动作集成在同一块安装基板上，省去工序间的二次装夹误差。从结构布局来看，基板采用加厚钢板铣平加工，所有功能组件的安装基准面统一做了平面度校准，安装时可以直接通过基板四周的沉头孔固定在冲床工作台或者线体机架上，不需要额外做调平垫块，基板上预留的走线槽和气动接头安装位，能把所有动力管线隐藏在板件下方，避免加工过程中铁屑、切削液溅入管线接头造成卡滞。

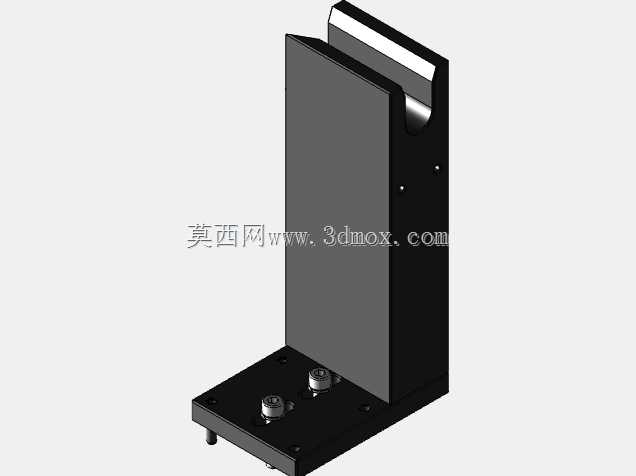

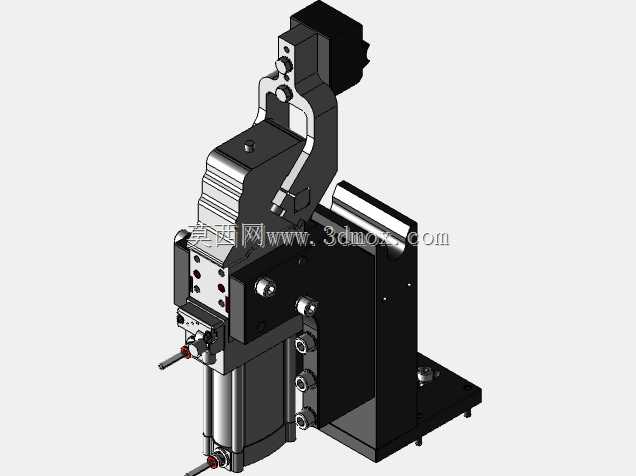

　　核心的锁管机构采用气动斜楔锁紧结构，当管材沿导向座送入工位后，锁紧块会在气缸驱动下沿斜面向下压紧管材外壁，压紧力可以通过气缸调压阀根据管材壁厚调整，薄壁铜管加工时不会出现压痕变形，厚壁钢管加工时也能提供足够的锁止力，避免冲孔瞬间管材轴向窜动。冲孔单元采用双轴对称布局，分别对应盲孔加工和带出口衬套的通孔加工：盲孔加工侧的冲头做了短行程硬限位设计，冲头下行到设定深度后会被限位块挡住，不会打穿管材另一侧管壁，冲头旁的吹屑气嘴会在冲头回程瞬间把孔内切屑吹走，避免切屑卡在冲头和管材之间造成孔壁压伤；通孔加工侧在管材出口位置安装了可拆卸的硬质合金衬套，衬套内孔和冲头的配合间隙控制在0.02mm以内，冲头穿过管壁后会进入衬套导向段，既能避免冲头单边受力折断，也能保证通孔出口处无毛刺翻边，衬套采用快换结构，更换不同孔径冲头时只需要松开侧面的紧定螺钉就能抽出衬套，不需要拆解整个冲孔单元。

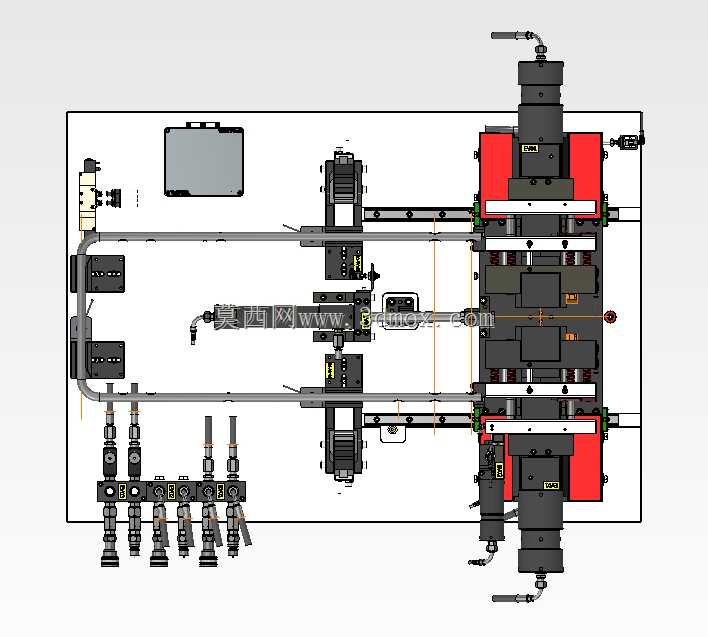

　　基板前端的多组阀组是整套机构的气路控制核心，每个气缸的动作速度、压力都可以通过对应的调速阀、调压阀单独调整，调试时可以根据管材材质、孔径大小匹配最优的动作参数，比如加工不锈钢管时适当降低冲头进给速度，避免冲头崩刃，加工铝管时加快回程速度减少粘屑概率。整个作业板的安装边界充分考虑了现有产线的适配性，基板长度方向预留了和自动送料架对接的安装孔位，不需要改动原有送料线的结构就能直接对接，宽度方向的尺寸控制在常规冲床的工作台安装范围内，不需要额外加宽工作台。

　　在实际使用中，这套作业板可以兼容直径6mm到25mm的金属管材加工，更换不同规格的锁紧块、冲头和导向衬套就能快速切换生产型号，换型时间控制在15分钟以内，相比传统单工位冲孔夹具，加工效率能提升三倍以上，孔位位置精度可以稳定控制在±0.05mm，完全满足汽车制动管、空调冷媒管这类高精度管材的加工要求。设计时特意把所有易损件都布置在基板的上表面和外侧，冲头、锁紧块、衬套这些需要定期更换的零件都不需要抬升基板或者拆解底部管线就能完成更换，日常维护的便利性很高，基板表面做了发黑防锈处理，加工过程中溅落的切削液、润滑油不会造成基板锈蚀，长期使用也能保证各安装面的精度不流失。
