阀门用阀块配套导向调节组件结构

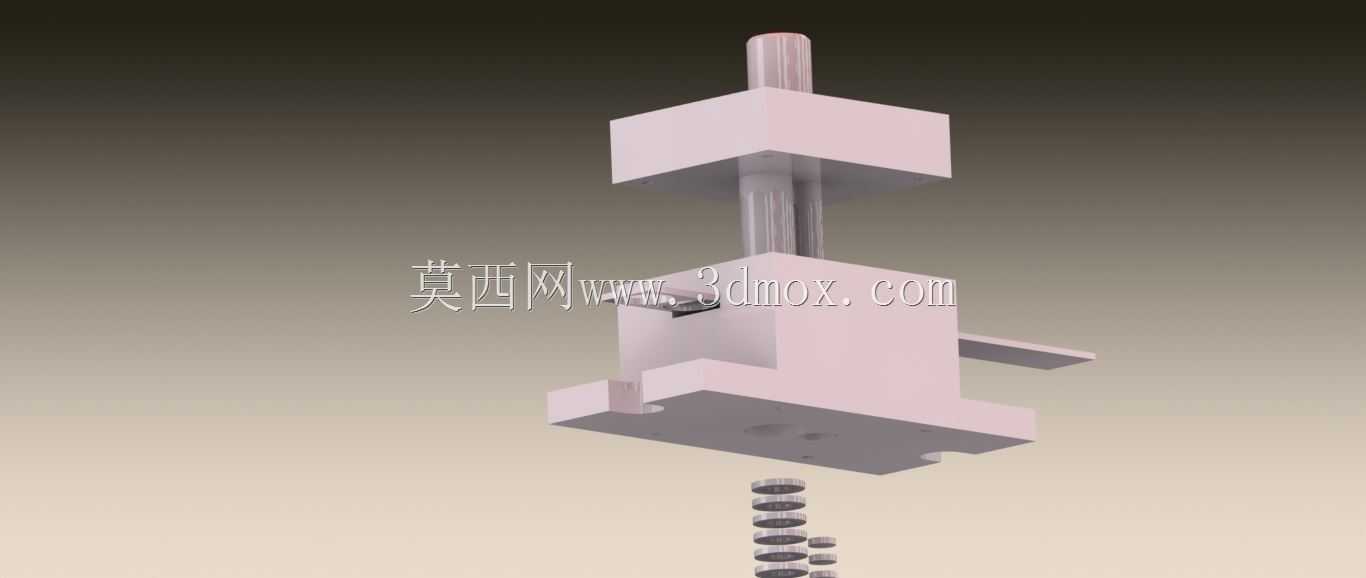

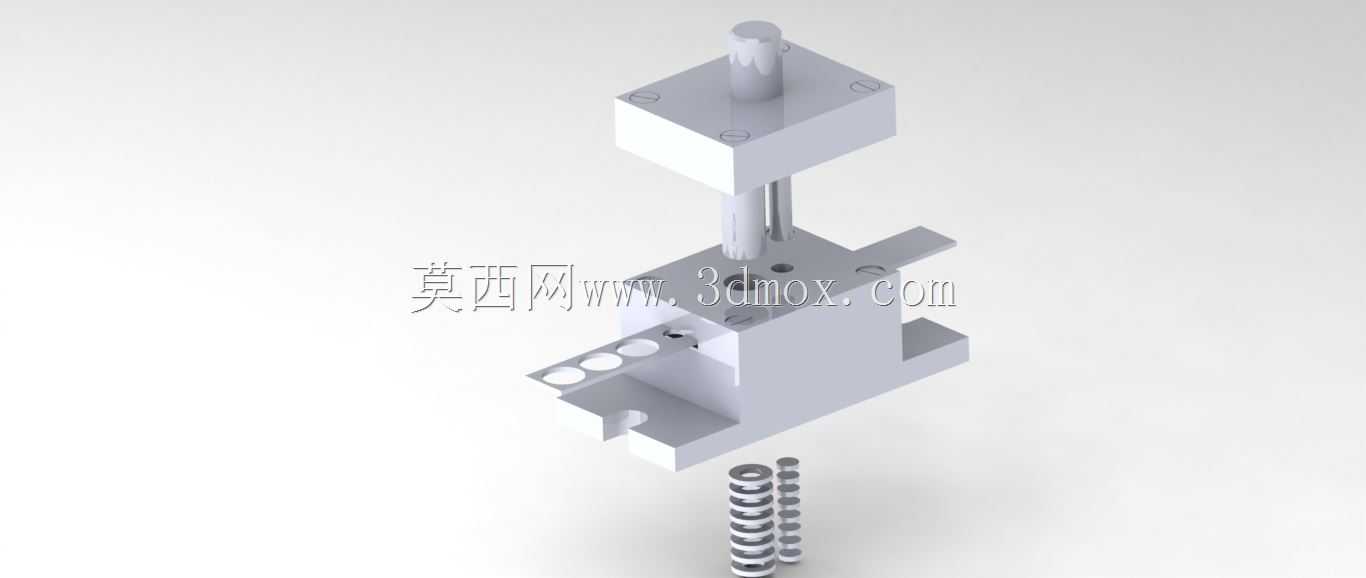

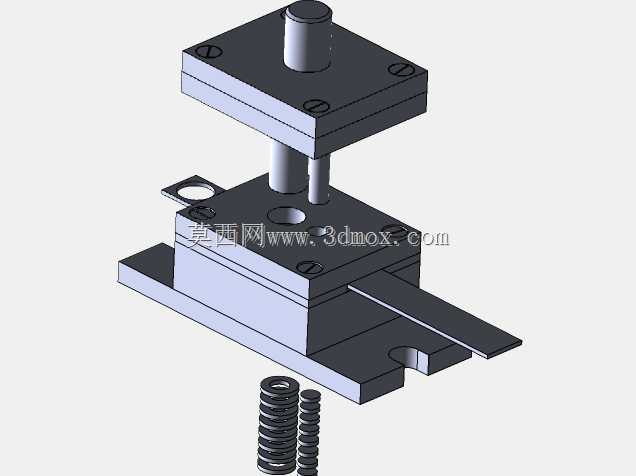

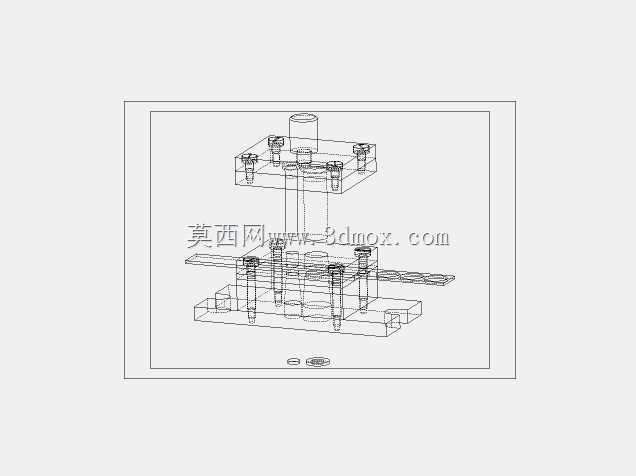

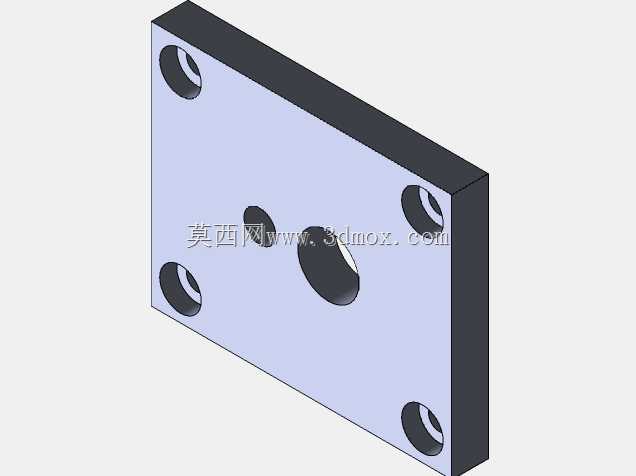

　　在流体控制类阀门的实际应用场景中，这类阀块配套的导向调节组件，主要承担阀芯行程限位、运动导向以及流体通断调节的核心作用，常见于小通径的工业控制阀、实验台流体调节装置以及小型气动液压控制回路中，适配低压工况下的流体通断、流量微调需求，能够在紧凑的安装空间内完成稳定的调节动作，避免阀芯偏移导致的密封面磨损、内漏等常见故障。从结构设计思路来看，整个组件采用分层堆叠的装配逻辑，上部的方形安装座预留了标准的紧固件安装孔位，能够直接与阀块的上安装面贴合定位，中间的导向柱采用同轴度公差严格的圆柱结构，与下部阀块内的导向孔形成间隙配合，配合间隙控制在0.02-0.05mm区间，既保证调节动作的顺滑无卡滞，又能避免侧向力导致的柱面偏磨。

　　下部的阀块主体集成了流体通道、安装定位边以及复位弹簧的容纳腔，侧面伸出的带孔安装耳可以通过螺栓直接固定在设备的安装基板上，安装耳上的定位孔采用长圆孔与圆孔组合的设计，允许安装时存在±1mm的位置调整量，降低安装面的加工精度要求，适配不同设备的安装公差。组件附带的复位弹簧采用等节距圆柱螺旋弹簧设计，弹簧的预压缩量经过匹配计算，在调节外力撤除后能够带动上部调节件快速复位，保证阀口的密封可靠性，弹簧的容纳腔底部设置了定位凸台，避免弹簧工作时出现径向窜动产生异响或者卡滞。

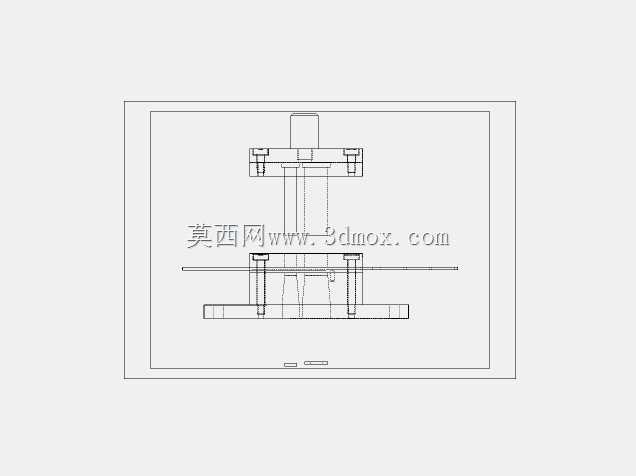

　　从外形尺寸与安装边界来看，整个组件的总高度控制在120mm以内，主体方形结构的边长为45mm，侧面安装耳的外伸长度为18mm，安装时需要在阀块下方预留至少30mm的弹簧伸缩空间，上部调节端预留15mm的操作行程空间，周边不需要额外预留过大的操作间隙，适合集成在空间紧凑的流体控制模组内。在功能特性上，该组件的调节动作采用直线往复形式，没有额外的传动转换结构，运动传递效率高，动作响应延迟低于0.2s，能够满足快速通断的工况需求；所有与流体接触的结构面都采用平面密封结构，没有复杂的密封沟槽，加工难度低，密封件更换维护方便，日常维护时只需要拆开上部安装座即可更换导向柱的密封件，不需要将整个阀块从设备上拆除。

　　设计过程中特意将导向柱的受力面与阀块的安装面做了垂直度公差约束，避免长期往复运动后出现导向柱偏斜，导致阀口密封不严的问题，同时上部安装座与阀块的结合面采用定位销定位，保证多次拆装后同轴度不会出现偏差，降低现场维护的装配难度。这类结构在实际使用中，还可以根据实际的流量调节需求，更换不同长度的导向柱来调整阀口的最大开度，不需要重新加工整个阀块主体，具备一定的模块化适配能力，能够覆盖小通径阀门不同流量规格的使用需求，减少同系列产品的零件种类，降低生产加工的物料管理成本。
