双工位可调杠杆式管材弯管加工装置

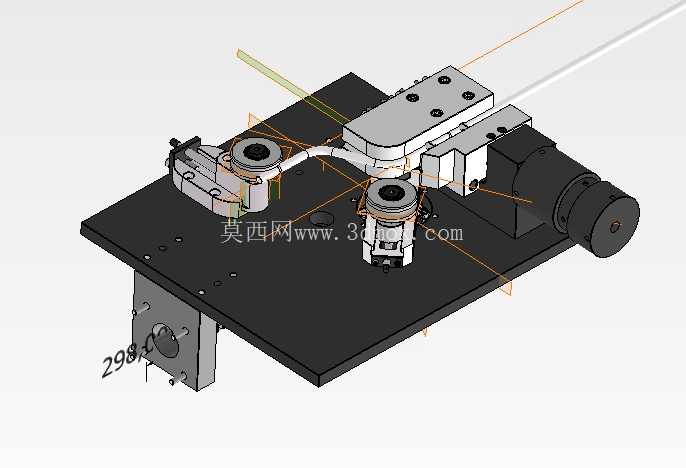

　　这套弯管加工装置主要面向小直径金属管材的批量弯折加工场景，常见于制冷管路、汽车线束护管、小型液压油路管、通讯布线穿线管的生产工序中，适配圆管、薄壁异形管的小半径弯折作业，可在单台设备上完成两道不同角度的弯管工序，减少工件多次装夹带来的定位误差。设备整体以加厚冷轧钢板作为安装基板，所有功能组件均集成在同一安装平面上，基板底部预留了标准的设备安装孔位，，可直接固定在生产线工作台或者专用设备机架上，安装时需保证基板平面水平度公差在0.1mm/m以内，避免弯管过程中因基板倾斜导致管材弯折角度出现偏差。

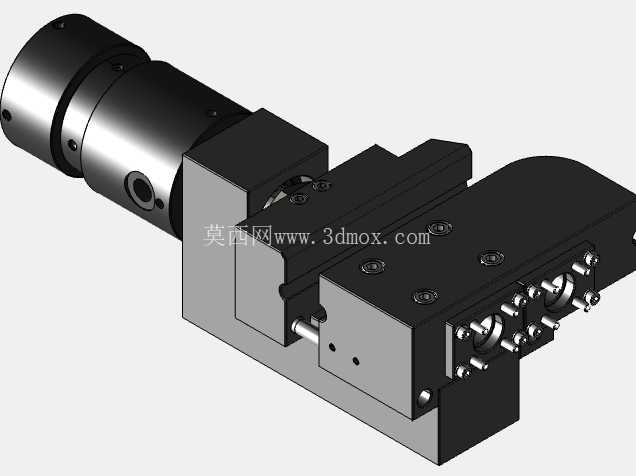

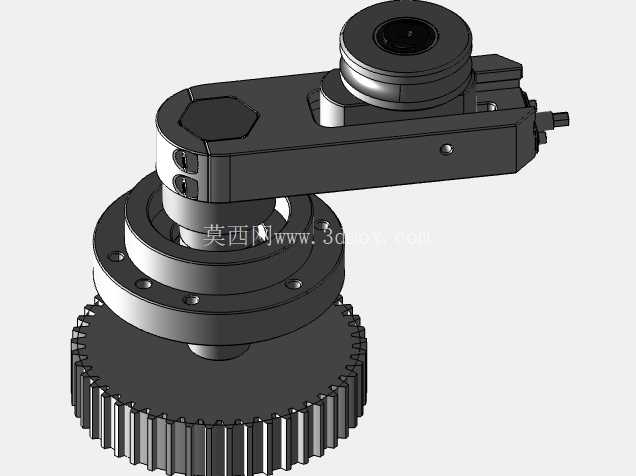

　　两个弯管执行工位的杠杆力臂均设计为可调节结构，调节时通过松开支点处的锁紧螺钉，即可改变力臂的有效作用长度，适配不同壁厚、不同材质管材的弯折受力需求，比如弯折薄壁铜管时可缩短力臂降低瞬时冲力，避免管材出现瘪管、开裂缺陷；弯折壁厚较大的不锈钢管时可适当增大力臂长度，降低驱动端的输出负载。设备的驱动端采用集成式回转驱动结构，动力输出轴与弯管模具同轴安装，模具定位槽与管材外径采用H7/g6的间隙配合，保证管材装入后无明显旷量，弯折过程中不会出现管材窜动的问题。每个弯管工位都配套了独立的管材夹持座，夹持座上的压紧块采用可更换设计，可根据加工管材的外径尺寸更换对应弧度的压紧块，无需对整体夹持结构进行拆解调整，换型时间可控制在十分钟以内。

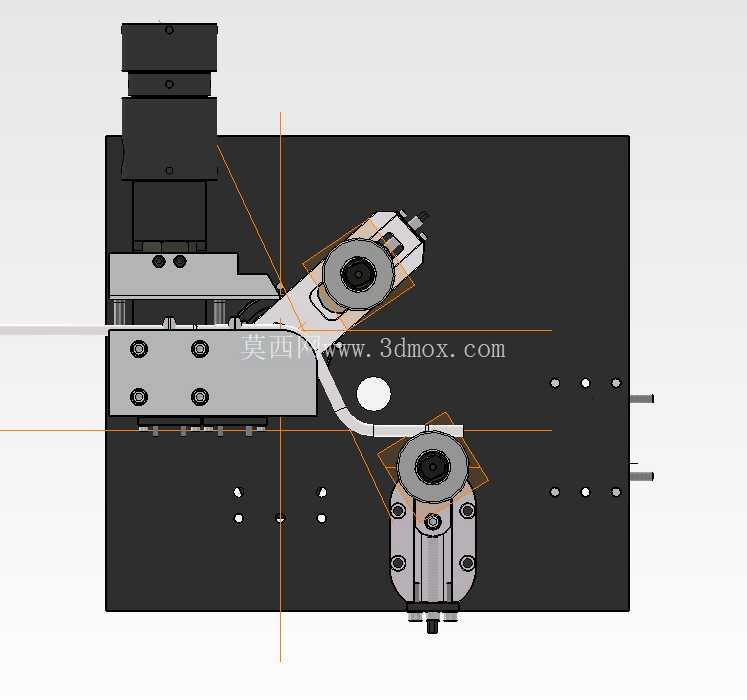

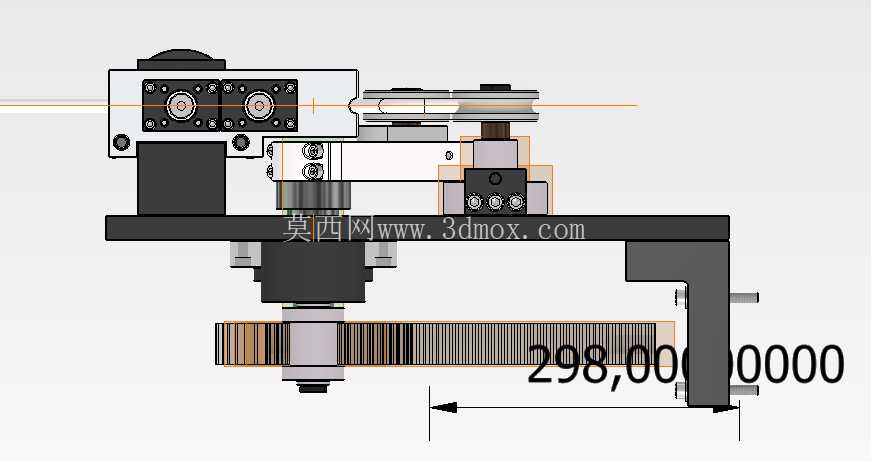

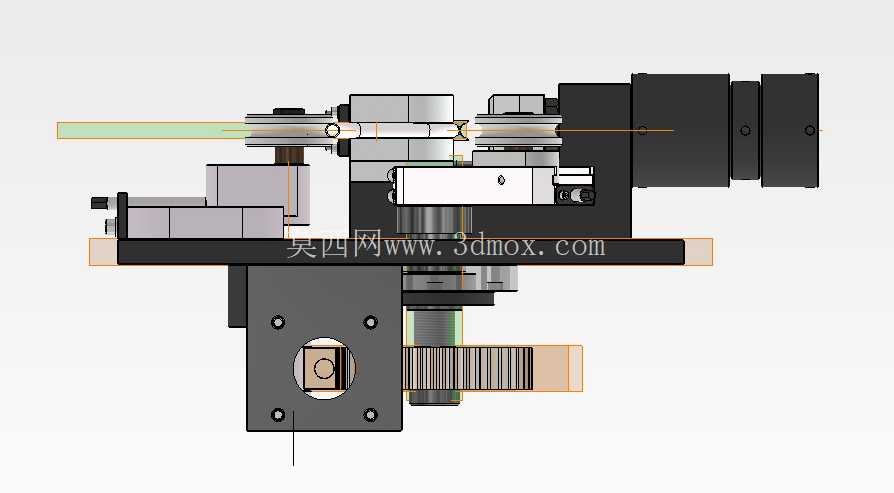

　　从安装边界来看，设备整体横向最大尺寸不超过300mm，纵向尺寸不超过220mm，驱动端向外伸出的长度不超过80mm，安装时需在驱动端后侧预留至少100mm的检修空间，方便后续对驱动组件的维护保养。设备的管材进料侧没有设置额外的导向托辊，实际使用时可根据加工管材的长度配套加装辅助导向架，避免长管材进料时因自重下垂影响弯折精度。在结构设计过程中，两个弯管工位的中心距经过反复校核，既保证两道弯管工序的加工位置不会出现干涉，又尽可能压缩了设备的整体占地面积，适合集成在小型自动化生产线的窄工位上使用。

　　弯管模具的成型圆角采用多规格标准化设计，可根据管材弯折半径的需求快速更换模具，模具与输出轴之间采用平键连接传递扭矩，拆卸时仅需拔出轴端的定位销即可完成模具更换，无需使用专用拉马工具。夹持座的压紧力通过侧面的调节螺钉控制，操作时可根据管材的材质硬度调整压紧力大小，既要保证弯折过程中管材不会打滑移位，又要避免压紧力过大导致管材表面出现压痕、变形。整套装置没有配置复杂的数控系统，结构简单可靠，维护成本低，既可以作为独立的手动/半自动弯管设备使用，也可以通过加装气动送料组件、自动卸料组件，改造为全自动化弯管单元，适配不同产能规模的生产需求。在实际加工测试中，这套装置对直径6mm到12mm的薄壁金属管材弯折精度可控制在±0.5°以内，弯折处的管材圆度保持率可达90%以上，能够满足多数民用、工业用小直径管路的加工精度要求。设备基板上的所有安装孔位均采用坐标式排布，每个组件的安装位置都有对应的定位销孔，组装时可通过定位销快速完成组件定位，降低装配过程中的调试难度，也方便后续易损件磨损后的快速更换复位。
