摆动盘式振荡传动机构结构设计

在流体控制阀类产品的驱动端结构设计中，这类摆动盘式振荡传动机构常被用于将输入轴的连续回转运动，转换为阀瓣的周期性往复摆动动作，适配需要小角度高频振荡调节的工况场景，比如小口径流量调节阀的脉动给料控制、实验室流体配比装置的周期通断调节，相比传统的曲柄摇杆结构，该机构的运动轨迹更贴合阀瓣密封面的摆动弧线，能有效降低传动过程中的侧向分力，减少密封副的异常磨损。

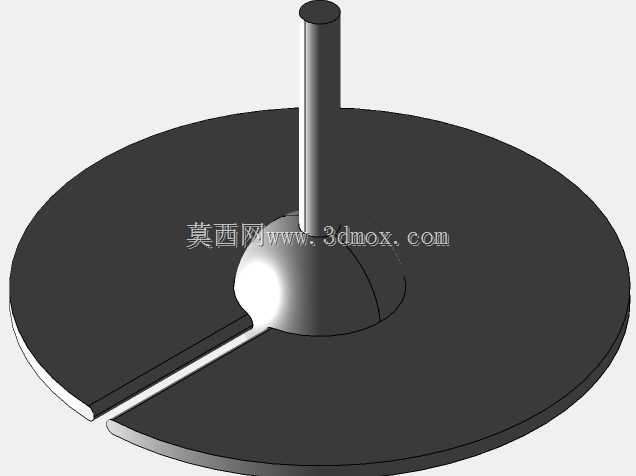

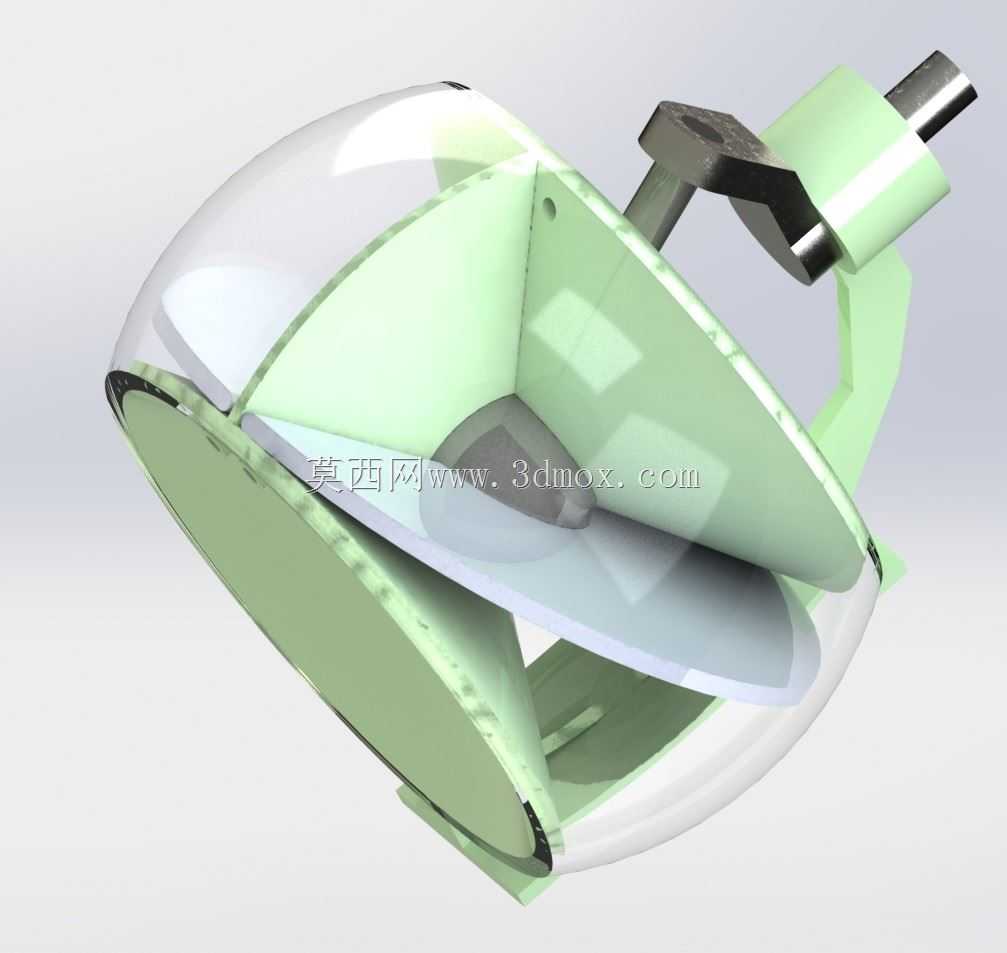

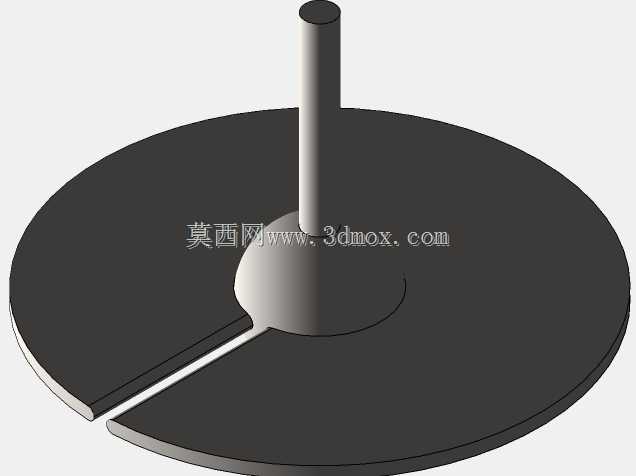

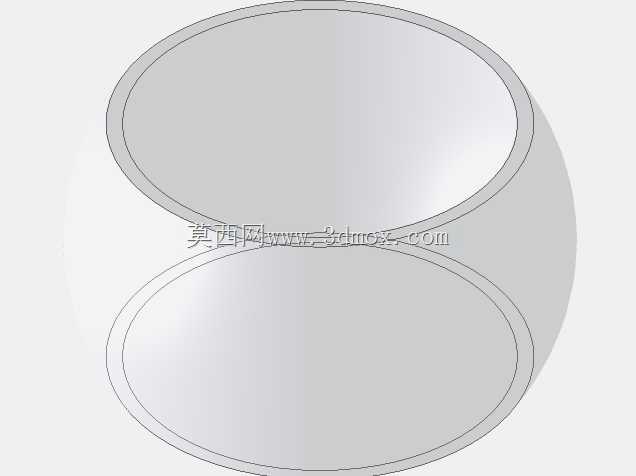

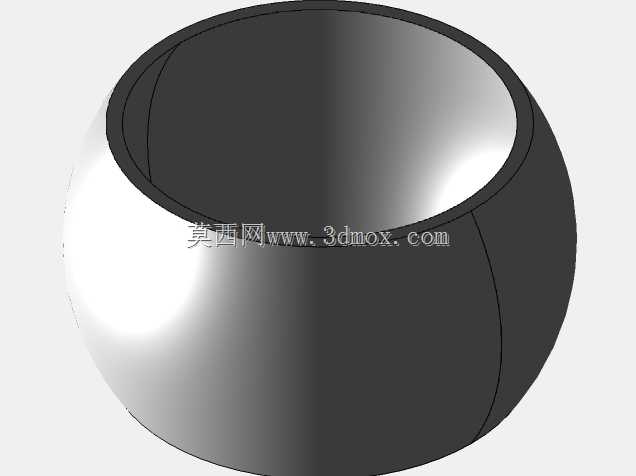

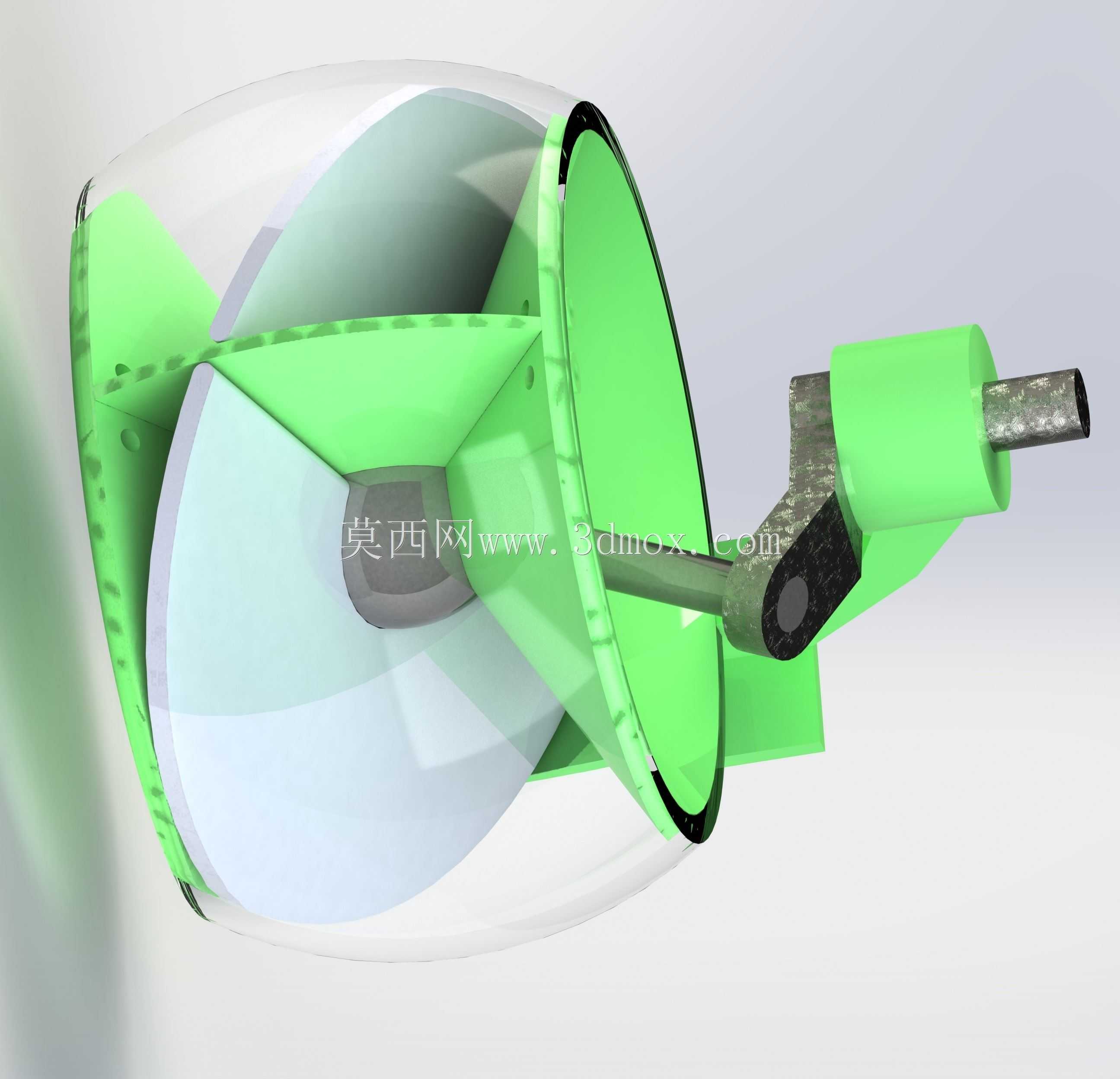

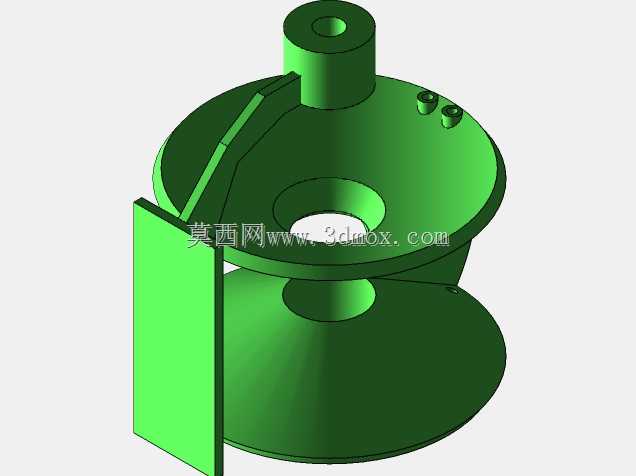

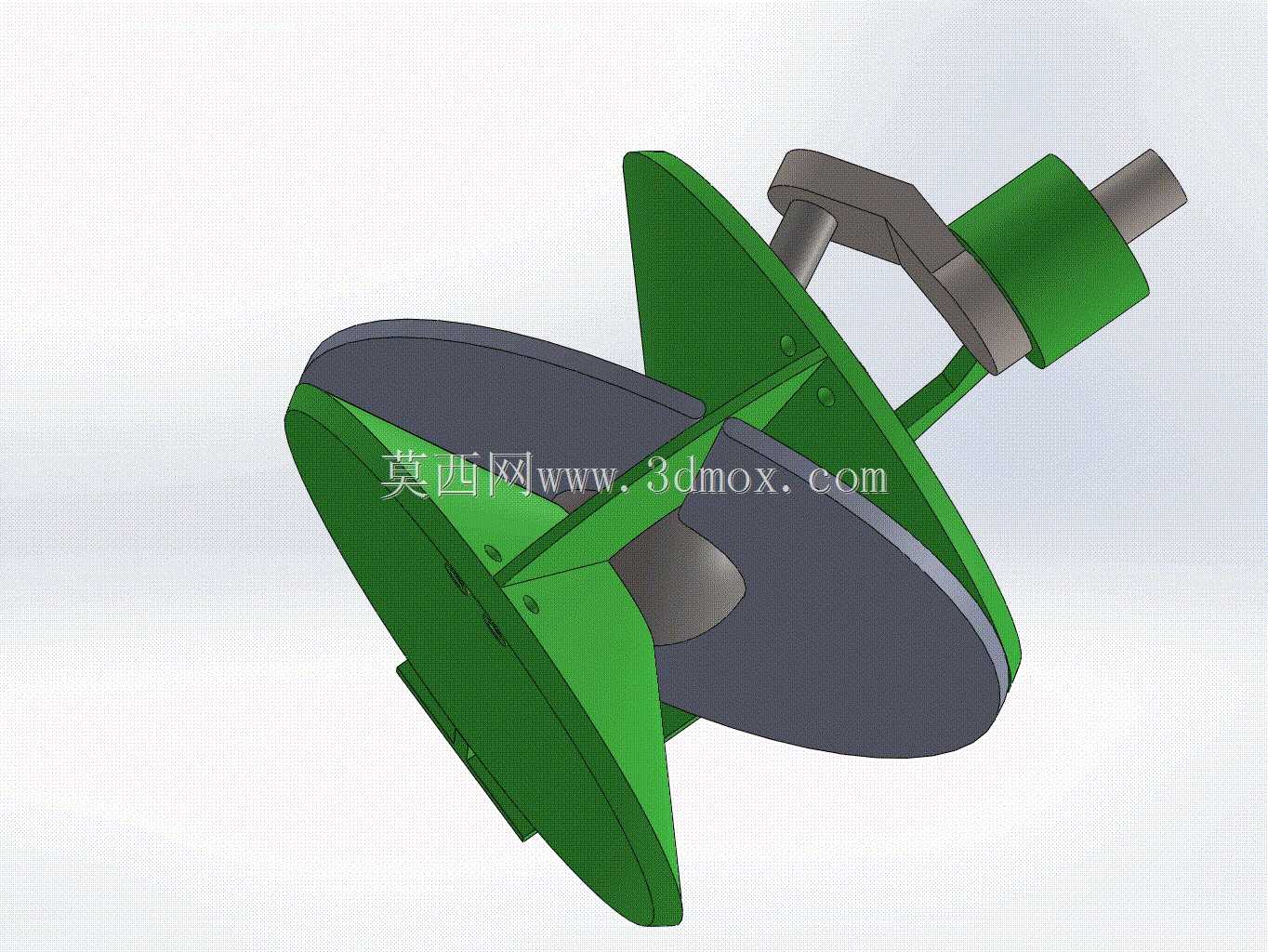

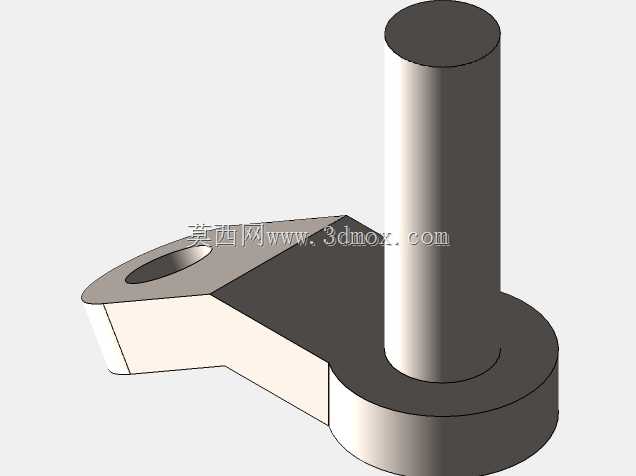

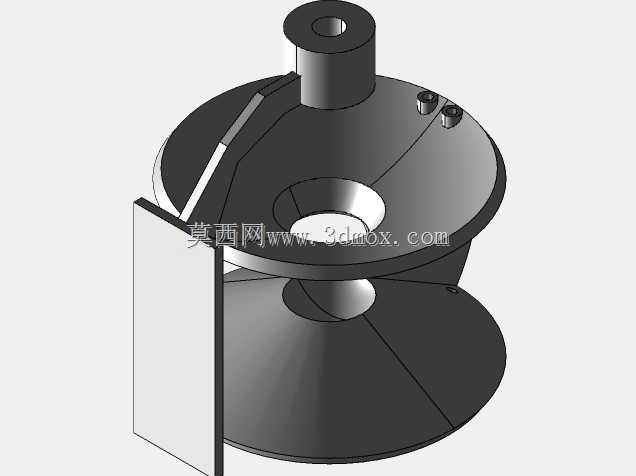

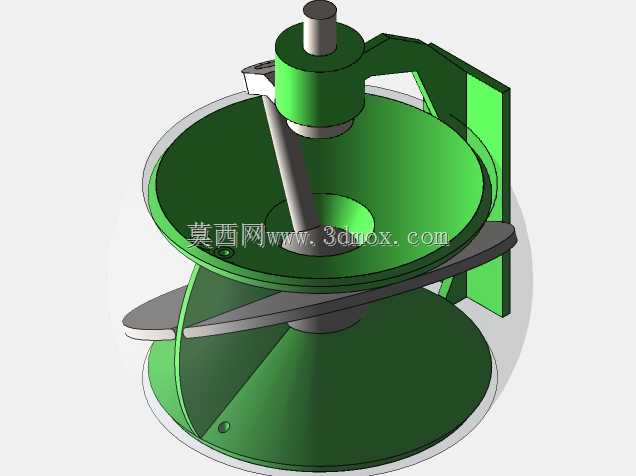

从结构组成来看，该机构核心包含两个对称布置的扇形摆动盘、偏心驱动轴、连接支架以及输出连接轴段，两个摆动盘呈交叉错位布置，盘面与驱动轴的轴线存在固定倾角，驱动轴转动时，偏心轴段会依次推动两个摆动盘沿各自的铰接支点做往复摆转，两个盘的摆幅通过偏心距与盘面倾角的配合实现精准匹配，避免运动过程中出现卡滞或死点位置。实际建模过程中需要重点关注摆动盘与偏心轴接触区域的曲面拟合精度，该接触面为连续的空间曲面，若曲面曲率过渡不连续，会导致传动过程中出现冲击载荷，长期运行下容易出现接触面点蚀磨损，因此建模时需要通过运动仿真反复调整曲面的接触包角，保证整个运动周期内接触应力分布均匀。

安装边界方面，该机构的输入轴端采用标准圆柱轴段设计，可直接配套常规的联轴器与驱动电机输出端连接，轴段上预留的键槽尺寸符合通用传动件的配合公差，不需要额外加工转接结构；输出端的轴段与阀瓣的连接部位采用扁位配合结构，装配时可直接嵌入阀瓣的安装槽内，通过端面螺钉锁紧即可完成固定，整体径向安装尺寸控制在较小范围内，可直接集成安装在常规阀门的阀盖内部腔室，不需要额外扩大阀盖的铸造尺寸，能适配现有多数小口径调节阀的安装空间，不需要对原有阀体结构做大幅改动。

功能特性上，该机构的传动比在整个运动周期内呈平滑的正弦变化规律，不存在传统曲柄结构在上下止点位置的传动比突变问题，因此运行过程中的振动与噪声更低，适合对运行平稳性有要求的精密流体控制场景；同时两个摆动盘对称布置的结构，能平衡偏心轴转动时产生的径向惯性力，降低驱动端的负载波动，可配套小功率驱动电机实现稳定运行，降低整体设备的能耗。设计过程中需要注意摆动盘与支架铰接部位的间隙控制，间隙过大会导致输出端的摆角误差增大，影响阀门的流量调节精度，间隙过小则会增大铰接部位的摩擦阻力，甚至出现高温卡滞的问题，因此建模时需要根据实际使用的材料膨胀系数预留合理的配合间隙，同时在铰接部位预留润滑脂的填充空间，保证长期运行的润滑可靠性。

在实际工况适配中，该机构可通过调整偏心轴的偏心距来改变摆动盘的输出摆角范围，不需要更换整个机构的核心构件，仅调整偏心轴的加工尺寸即可适配不同通径阀门的阀瓣摆角需求，大幅提升了结构的通用化程度，降低了系列化产品的设计与加工成本。摆动盘的盘面采用等厚度设计，加工时可通过铣削一次成型，不需要复杂的多工序加工，零件的加工工艺性较好，适合批量生产；连接支架采用整体式弯折结构，相比分体式拼接支架，整体刚度更高，能承受传动过程中的交变载荷，避免支架变形导致的运动精度下降。建模时需要对整个机构做全行程的运动干涉检查，重点验证摆动盘在最大摆角位置时与支架内壁、驱动轴轴肩的间隙，避免实际装配后出现运动干涉，同时要校核铰接销轴的剪切强度，保证在最大输出扭矩下销轴不会出现变形或断裂，满足长期可靠运行的强度要求。
