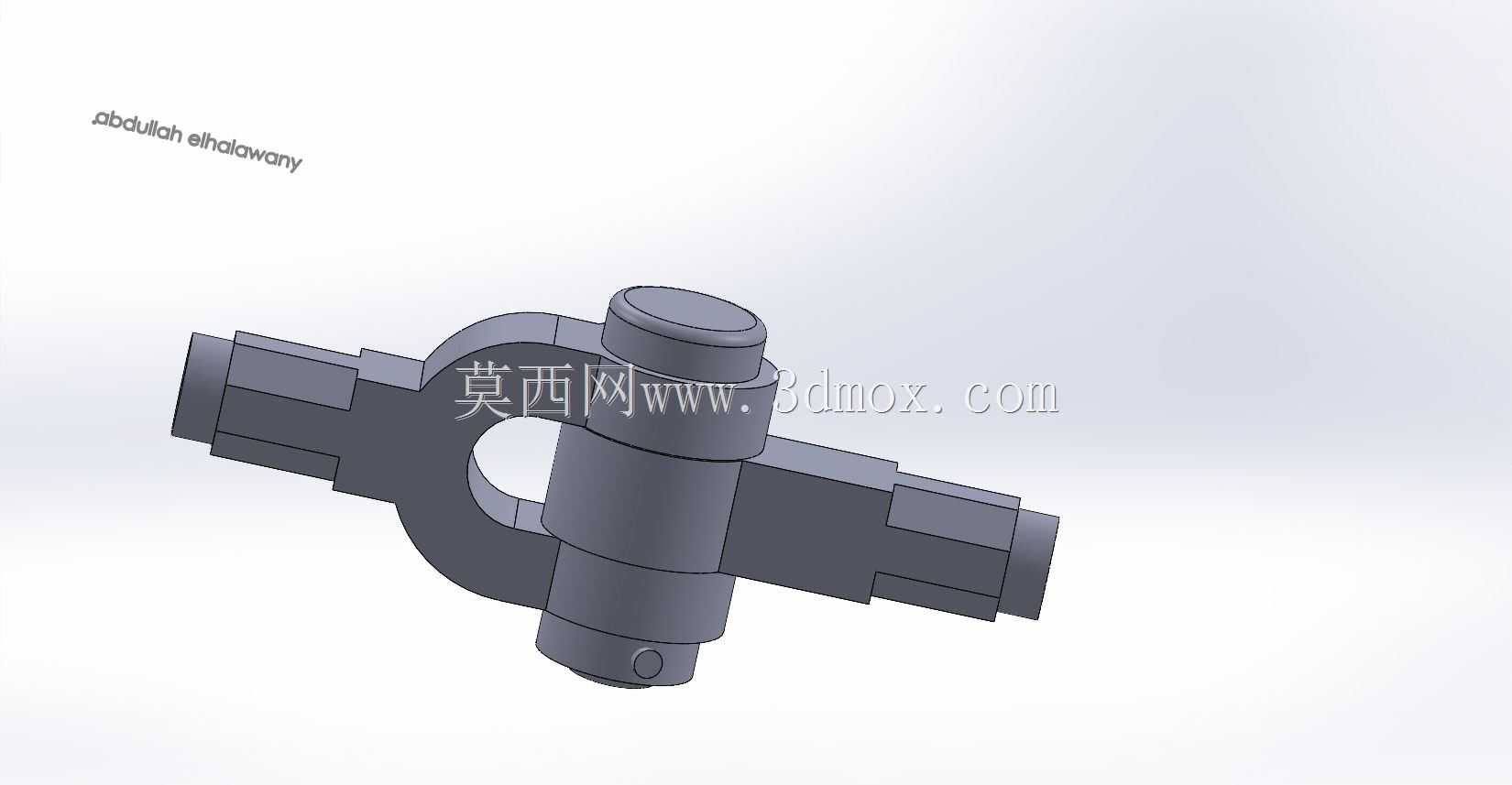

在流体控制管路系统的阀组集成布局场景中,这类铰接式指关节结构主要用于解决多向管路的角度适配问题,尤其在空间受限的仪器仪表阀块安装区域,常规刚性接头无法适配管路走向偏差的工况下,该结构可通过自身的铰接转动特性,补偿管路安装时的角度误差,避免硬连接造成的管路应力集中,降低接口渗漏的风险。从实际功能来看,该结构两端为外螺纹连接端,可直接对接对应通径的流体管路,中间的铰接副采用销轴贯穿式结构,销轴与主体孔位采用小间隙配合,既保证转动时的顺畅度,又控制配合间隙在密封允许范围内,铰接位置的密封可通过组合垫圈或O型圈实现,适配低压流体输送工况下的密封需求。
设计过程中,首先需要确定两端连接端的通径与螺纹规格,匹配对应管路的公称压力等级,主体部分的铰接转动范围需要覆盖现场管路可能出现的偏角,通常单平面内转动角度可覆盖正负15度的安装偏差,足够应对现场安装时的管路错位问题。主体结构采用对称式布局,中间的铰接座与两端的连接臂为一体化加工结构,销轴两端设置限位结构,防止工作过程中销轴脱出,销轴底部的定位凹点可配合卡簧或紧定螺钉实现轴向固定,避免设备运行过程中因振动导致销轴移位。
从安装边界来看,该结构的整体宽度与铰接座的外径直接决定了安装时所需的操作空间,两端螺纹的有效旋合长度需要满足管路连接的强度要求,铰接转动时两端连接臂的运动轨迹不能与周边阀块、其他管路发生干涉,建模时需要提前模拟转动全行程的空间包络,确认安装后不会出现结构碰磨。这类结构常应用在仪器仪表配套的小型阀组、实验室流体控制设备、小型液压阀台的管路连接中,相比传统的直角接头、万向接头,该结构的结构更紧凑,占用安装空间更小,适合集成度较高的阀块布局场景。
建模过程中需要重点关注铰接副的配合公差,销轴与孔的配合公差选择H7/g6即可满足转动灵活与密封间隙的双重要求,两端连接端的螺纹收尾位置需要做退刀槽处理,保证管路接头可以旋合到位,铰接座的根部需要做圆角过渡,降低应力集中系数,避免长期受管路交变应力作用出现根部断裂的问题。实际选型应用时,需要根据管路的工作压力、流体介质特性选择对应的材质,常规水气管路可采用普通碳钢镀锌处理,腐蚀性介质工况可选用不锈钢材质加工,销轴的材质硬度需要略高于主体孔位的硬度,减少长期转动造成的磨损,延长结构的使用寿命。在阀块集成设计时,这类指关节结构通常安装在阀块的侧面输出口,可根据现场管路的实际走向调整铰接角度,无需额外配置多个转接头,能有效减少管路连接点的数量,降低整个流体系统的渗漏概率,同时压缩阀组整体的安装空间,提升设备的集成度。
