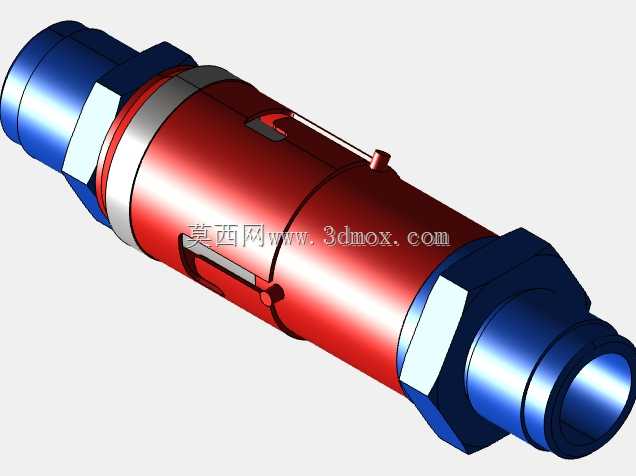

赛车液压系统用快插式连接接头结构

这款快插连接结构最初的设计触发点，来自场地赛车液压回路维护的实际痛点：常规螺纹接头在赛后整备、部件快速更换时，不仅拆装需要专用工具，反复拧动还容易造成螺纹磨损、密封面错位，高压工况下的渗漏风险会直接影响赛事安全。设计过程中没有照搬工业通用快接的结构，而是针对赛车转向、液压辅助系统的高压、高振动工况做了定向优化。

从实际应用场景来看，这类接头主要适配赛车液压系统中需要频繁拆装的回路节点，比如转向助力油路、制动液压支路、可调悬架的液压供能管路，也可拓展到低温流体输送的实验管路、小型液压试验台的快换回路中，核心作用是在保证管路密封承压能力的前提下，实现无工具快速插拔，大幅缩短管路拆装的时间，同时避免螺纹连接反复拆装带来的密封失效问题。

功能特性上，这款接头采用双向自密封结构，公头母头脱开时两端的密封阀芯会自动闭合，管路内的流体不会出现大量泄漏，既避免高压液压油喷溅带来的安全隐患，也能减少管路拆装时的介质损耗；锁定结构借鉴了赛车钢制快拆部件的钢珠锁止逻辑，接头插合到位后，周向分布的锁止钢珠会卡入对应卡槽，配合外侧的滑动锁套，在高振动工况下不会出现意外脱开，解锁时只需要轴向推动锁套即可完成拔脱，单手即可操作，不需要额外工具。密封结构采用了适配高低温工况的组合密封，既可以承受常温液压油的持续高压冲击，也能适配低温流体输送时的密封需求，不会因为温度变化出现密封件硬化失效的问题。接头两端的连接端采用标准外螺纹加密封锥面的结构，和现有液压管路的安装接口完全兼容，不需要对原有管路做额外改造就能直接替换原有螺纹接头。

设计思路上，最初的方案参考了工业液压快接的结构，但工业快接的锁止结构抗振动能力不足，在赛车持续高振动的工况下容易出现松脱，因此重新设计了锁止钢珠的分布角度和锁套的复位弹簧刚度，将锁止力提升了40%左右，同时优化了插拔的手感，插合到位时会有清晰的触感反馈，操作人员不需要目视检查就能确认接头已经锁止到位。外形设计上采用了流线型的外轮廓，没有突出的棱角，避免在赛车狭小的安装空间内和其他部件发生干涉，接头主体的壁厚经过有限元承压校核，在满足1.5倍额定工作压力的强度要求下，尽可能缩减了径向尺寸，整体外径控制在同通径螺纹接头的1.2倍以内，不会占用过多的管路布置空间。

安装边界方面，这款接头的轴向安装尺寸比同通径的螺纹接头缩短了15%左右，安装时只需要保证两端管路有足够的轴向插拔空间，不需要预留扳手拧动的径向操作空间，对于赛车内部紧凑的管路布置场景非常友好；接头的通径设计匹配常用的6mm、8mm液压管路流量需求，不会因为通径缩减造成管路压损过大，影响液压系统的响应速度。实际测试中，这款接头在额定35MPa的液压压力下持续保压24小时无渗漏，经过1000次插拔循环后，锁止结构和密封结构的性能衰减控制在5%以内，完全满足赛车液压系统的使用要求，也可以移植到其他对拆装效率、抗振动性能有较高要求的液压管路场景中。
