起重吊装用滑轮式吊钩结构设计

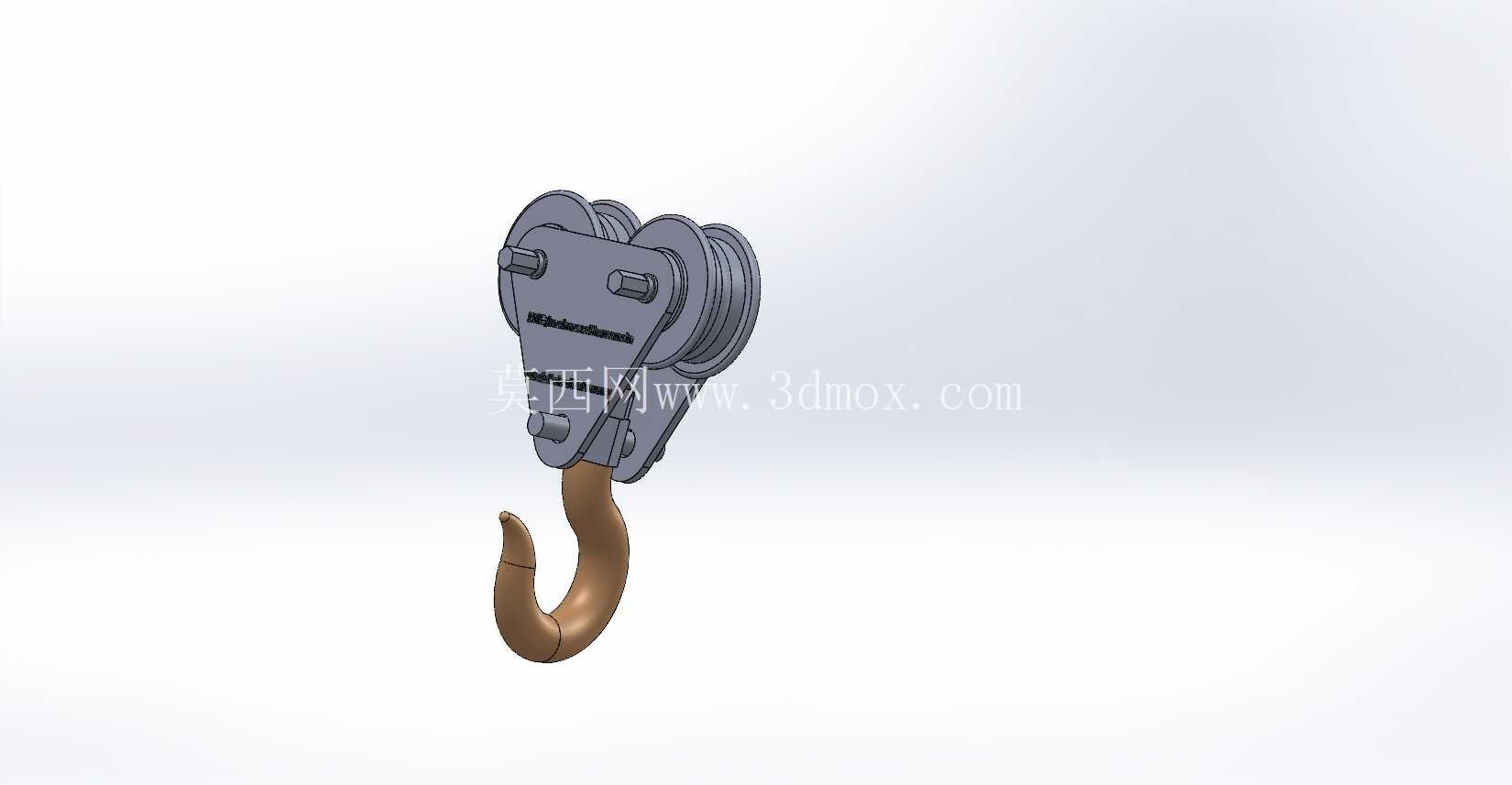

在车间重型工件转运、货场散货装卸、重型设备安装就位这类需要垂直起吊+水平移位的作业场景里，吊钩作为起重设备直接承接吊重载荷的终端构件，其结构可靠性直接决定作业安全边界。本次呈现的滑轮式吊钩，区别于直接挂接在起重葫芦输出端的直柄单钩，集成了双滑轮组结构，核心作用是通过滑轮的倍率转换降低牵引端所需拉力，同时让吊重载荷通过两根钢丝绳均匀分摊到滑轮轴上，避免单绳受力带来的偏载、断绳风险。从结构设计逻辑来看，整个构件分为滑轮架、滑轮组、吊钩本体、防脱结构四个核心部分，滑轮架采用双侧板式结构，两块对称的钢板通过螺栓紧固形成夹持空间，既为滑轮提供转动支撑的安装位，也作为载荷传递的中间载体，将吊钩承接的吊重均匀传递到两根钢丝绳上，这种板式结构的优势在于加工难度低，受力路径清晰，出现局部磨损时可以单独更换单侧护板，无需整体报废构件。滑轮部分采用双槽滑轮设计，滑轮的绳槽弧度匹配常规起重钢丝绳的外径，槽底做了圆弧过渡处理，避免钢丝绳在卷绕过程中出现硬弯折导致的应力集中，滑轮与中心轴之间加装了滑动衬套，减少起吊、落钩过程中滑轮转动的摩擦阻力，同时也能降低轴部的磨损速率，日常维护时只需定期加注润滑脂即可保证转动顺畅。吊钩本体采用锻造钩体结构，钩身做了渐变截面设计，钩颈位置与滑轮架底部的铰接座配合，能够在起吊过程中随吊重重心自动调整偏转角度，避免吊重出现扭转带来的附加载荷，钩尖位置预留了防脱卡板的安装位，防止作业过程中吊索从钩口滑脱，这也是起重吊具强制要求的安全结构。从安装边界来看，该吊钩整体为上部穿绳、下部挂重的结构，上部两个滑轮的中心距、绳槽直径决定了适配的钢丝绳规格，安装时需要保证钢丝绳从滑轮槽的中心位置穿入，避免出现咬绳、偏磨的问题；下部钩口的开度决定了可适配的吊索具最大直径，钩身的摆动角度范围覆盖了常规吊装作业中吊重的偏摆需求，无需额外加装铰接转接头即可适应大部分非垂直起吊的工况。在实际选型应用中，这类带滑轮组的吊钩多用于中小型门式起重机、汽车吊的副钩，或者车间内固定式起重葫芦的吊重终端，相比大吨位起重机的多滑轮吊钩组，该结构体积更小，自重更轻，适配1到5吨区间的吊重载荷，安装时不需要对原有起重设备的钢丝绳排布做大幅改动，只需按照滑轮穿绳规则重新绕装钢丝绳即可完成替换。设计过程中需要重点校核的几个受力点分别是滑轮轴的剪切强度、双侧板的抗拉强度、吊钩钩颈位置的弯曲强度，以及钩身的最大开口变形量，所有受力位置的安全系数都需要满足起重吊具的相关规范要求，避免出现过载断裂的风险。另外，滑轮架两侧的护板向外延伸出了挡边结构，能够防止钢丝绳从绳槽中脱出，即使在吊重出现小幅晃动、钢丝绳短暂脱离槽底的情况下，挡边也能将钢丝绳限制在绳槽范围内，避免跳绳引发的安全事故。吊钩与滑轮架的铰接位置做了轴向限位处理，防止吊钩在转动过程中从铰接座中脱出，铰接轴采用带开口销的防松结构，避免长期受载震动导致轴件松脱。在日常运维场景中，这类吊钩的检查重点集中在三个部位：一是滑轮绳槽的磨损量，当槽底磨损量超过钢丝绳直径的四分之一时就需要更换滑轮；二是钩身的开口变形量，当钩口开度比初始尺寸增大10%以上时必须报废更换；三是铰接位置的磨损间隙，间隙过大会导致吊钩摆动量超标，影响起吊稳定性。整个结构没有复杂的异形曲面，所有板件都可以通过等离子切割下料后钻孔加工，滑轮和钩体都可以采用标准锻件毛坯加工，整体加工成本低，维护替换方便，非常适合常规工业场景下的中小吨位起重作业使用。
