剪叉式液压升降作业平台结构设计

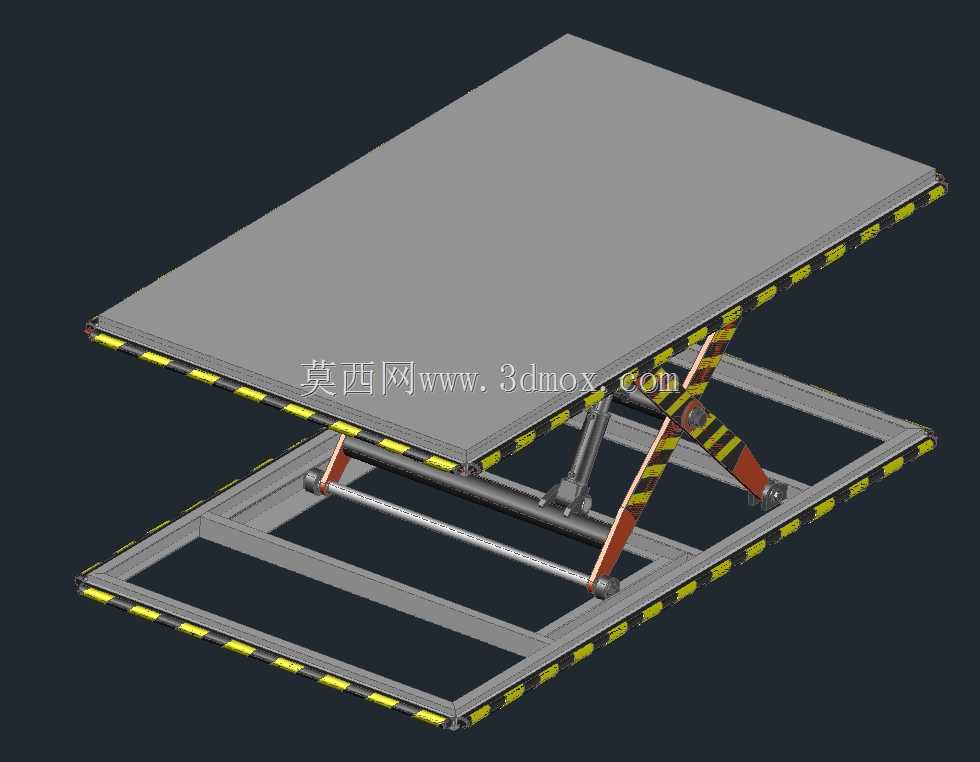

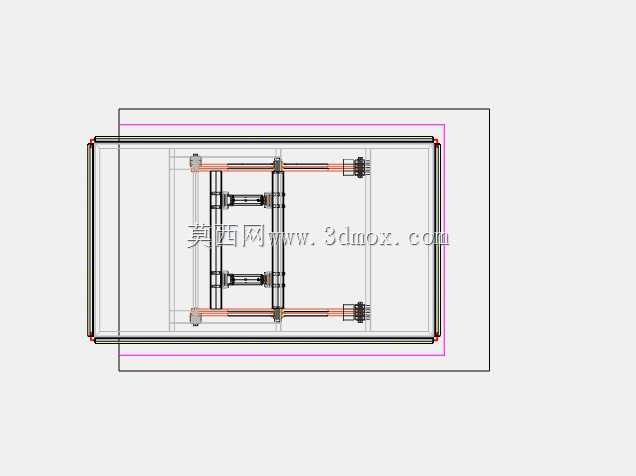

这款剪叉式升降作业平台的台面尺寸为2000*1100mm，足够覆盖多数车间内的工位物料转运、设备维保作业的承载面需求，台面边缘设置的黄黑警示条并非装饰件，是现场作业时的视觉边界提示，避免人员站立或物料堆放超出台面有效承载范围，降低偏载引发的侧翻风险。从结构布局来看，底部框架采用矩形型钢拼焊成型，作为整个设备的安装基座，框架预留的安装孔位可直接通过膨胀螺栓固定在硬化混凝土地面，也可根据使用需求加装脚轮实现工位间的移动，不过移动状态下的额定承载需要做折减，毕竟移动工况下的动载系数与固定安装工况存在明显差异。

剪叉臂的铰接点位置经过受力校核，两组对称布置的剪叉臂通过中间铰接轴连接，臂体采用加厚矩形钢制作，臂身贴的警示标识同样是为了在设备升降过程中，提示周边人员不要将肢体伸入剪叉铰接缝隙，避免剪切伤害。驱动部分采用横向布置的液压油缸，油缸两端分别铰接在底部框架和剪叉臂的受力点上，这种布置方式相比竖直安装油缸，能在相同油缸行程下获得更大的升降高度范围，同时油缸受力更均匀，不会出现偏磨导致的密封件过早损坏问题。剪叉臂之间设置的横向同步杆，是保证两侧剪叉臂升降动作完全同步的关键部件，避免台面升降过程中出现倾斜卡滞，即使单侧出现轻微受力不均，同步杆也能将力传递到另一侧，保证台面始终保持水平状态。

在实际应用场景中，这类升降台多用于生产车间的流水线高度差对接，比如不同高度的输送线之间转运工件，或是设备维保作业时将维修人员、工具抬升到合适的作业高度，也可作为仓储区域的轻型货物举升设备，替代传统的固定登高梯，作业灵活性更高。设计过程中需要重点关注几个边界条件：首先是最低位高度，要保证设备在完全收回状态下，台面高度能适配车间内的手动液压叉车、托盘车的上下料高度，不需要额外垫高就能将托盘货物推到台面上；其次是最高位的稳定性，当台面升到最大高度时，剪叉臂的展开角度不能超过设计临界值，否则整体结构的抗倾覆能力会大幅下降，通常剪叉臂与水平面的夹角控制在合理区间内，兼顾升降行程和结构稳定性。

台面下方的支撑框架与剪叉臂的上端铰接点做了加宽处理，增大接触受力面积，降低铰接点的局部压强，延长铰接轴和轴套的使用寿命，日常维护时只需要定期在铰接点加注润滑脂，检查液压油缸的密封件是否有渗漏，就能保证设备长期稳定运行。另外，液压系统的管路布置沿着剪叉臂的内侧固定，避免升降过程中管路被挤压或剐蹭，管路接头采用标准液压接头，方便后期更换维护。设备的安装边界需要预留足够的空间，不仅要放下底部框架的尺寸，还要在设备周边留出至少半米的安全操作距离，方便人员操作和应急情况下的快速撤离，同时要保证安装地面的平整度，地面倾斜角度不能超过允许范围，否则会影响升降过程的顺畅性，甚至带来安全隐患。

从结构设计的角度看，这类剪叉升降台的核心是受力路径的合理规划，从台面承载的物料重量，到台面框架，再传递到剪叉臂铰接点，通过剪叉臂将力分解到底部框架和液压油缸上，每个受力节点的强度都要按照额定载荷的1.5倍做安全系数校核，尤其是铰接轴的抗剪切强度、剪叉臂的抗弯强度，都是设计时需要重点计算的部分。相比其他升降结构，剪叉式结构的优势在于收回后整体高度低，占用空间小，升降过程平稳，承载能力强，适合在固定工位做频繁的升降作业，不需要复杂的导向结构，加工制造难度低，后期维护成本也相对可控。
