集成式动力传输变速箱结构设计

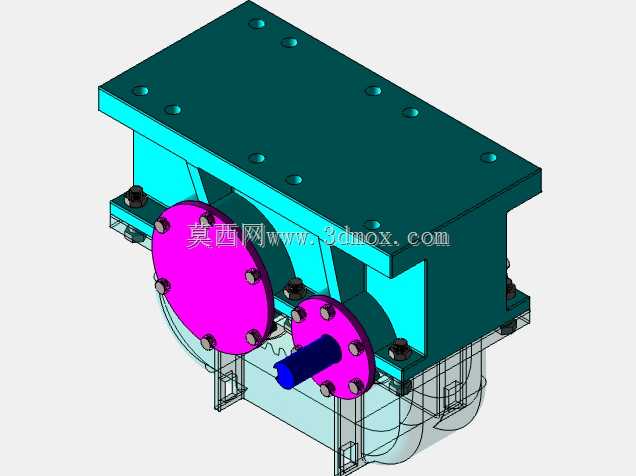

　　这款变速箱结构主要面向中小功率的工业动力传输场景，常见于自动化生产线的动力分配单元、小型专用作业设备的转速转换环节，也可适配非标定制的工业输送系统，用来完成原动机与执行端之间的转速、扭矩匹配，解决不同工况下动力输出参数不匹配的问题。从结构设计逻辑来看，整体采用上置安装基座加下置传动腔体的布局，顶部的安装板预留了多组规则排布的螺栓过孔，能够直接与设备的主机架基准面贴合安装，安装孔位的间距按照通用工业安装的模数基准设计，可兼容多数常规机架的安装孔位排布，不需要额外制作转接板就能完成固定，有效减少现场安装的适配工作量。

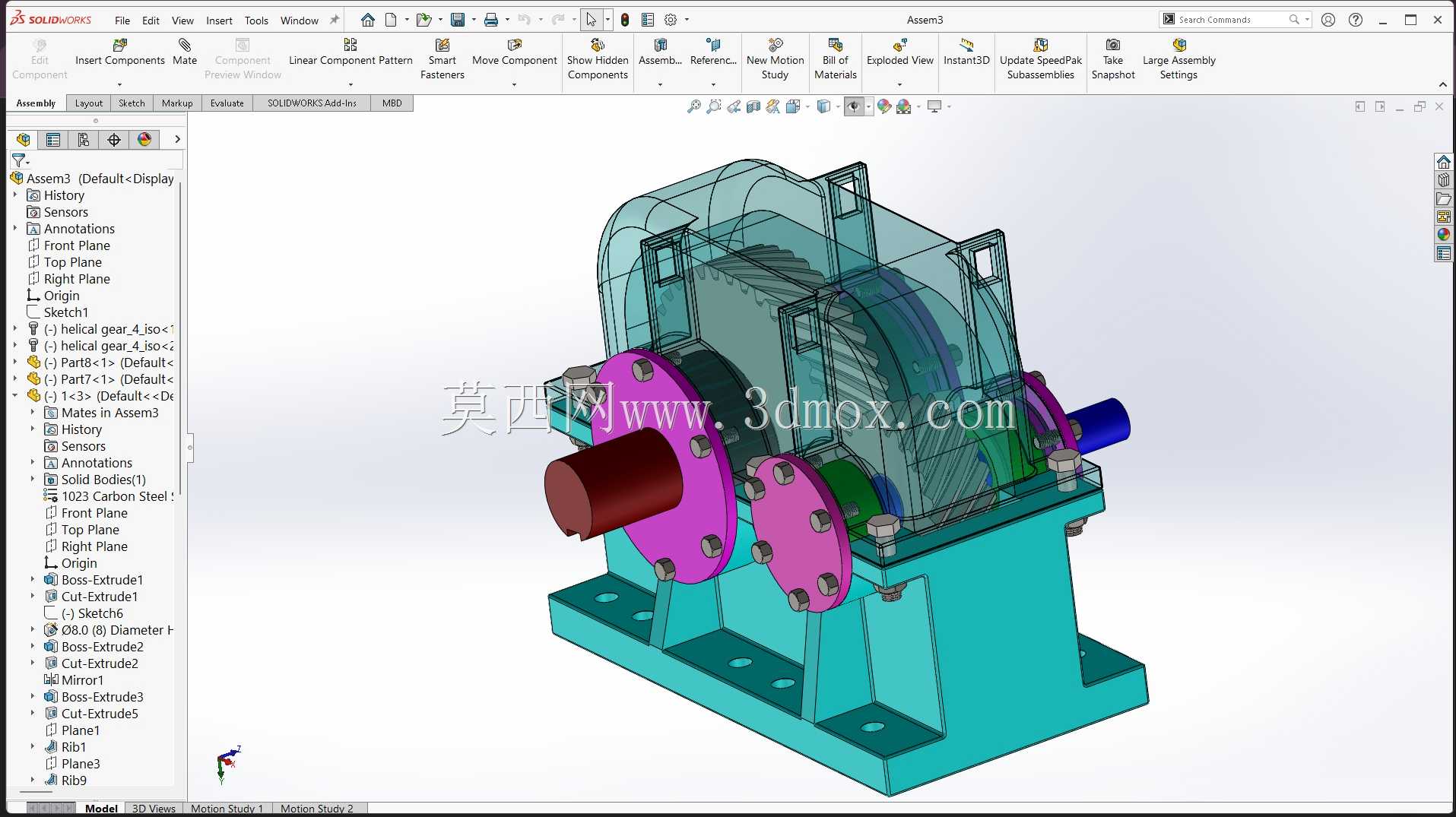

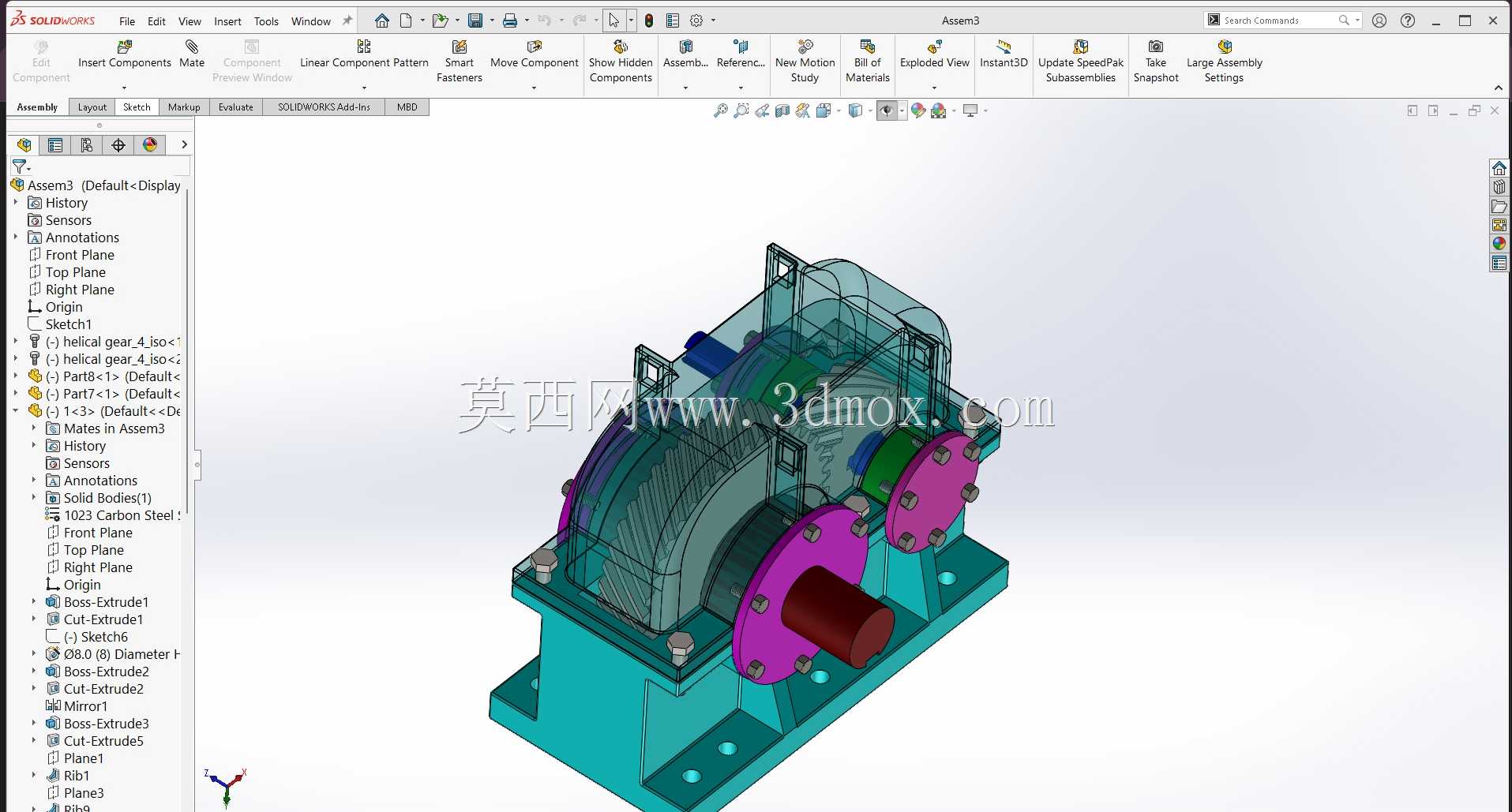

　　传动腔体部分采用半透明的壳体结构设计，在三维建模阶段就预留了内部齿轮组、传动轴的装配间隙，能直观观察到内部传动链的排布状态，方便设计阶段排查运动干涉问题，也便于后续运维阶段快速判断内部构件的运行位置。输出端采用双轴伸的结构设计，两个不同规格的输出法兰分别对应不同的扭矩输出需求，大直径法兰端适配高扭矩低转速的输出场景，小直径法兰端适配较高转速的动力输出场景，可同时为两个不同的执行机构提供动力，减少单台设备上的动力单元配置数量，压缩设备整体的占用空间。

　　设计过程中优先考虑了装配工艺性，端盖与腔体的连接采用周向均布的螺栓固定结构，螺栓的规格统一，装配时不需要频繁更换工具，端盖与腔体的配合面预留了密封件的安装槽位，可适配O型密封圈或者密封垫片，满足常规工业场景下的防尘、防轻度泼溅的密封需求。输入轴端伸出腔体外部的长度经过核算，既能够保证与原动机输出轴的联轴器安装空间，又不会因为轴伸过长导致轴端挠度超标，轴端的配合公差按照过渡配合设计，可兼容常规的弹性联轴器、刚性联轴器的安装要求。从安装边界来看，整体结构的重心落在顶部安装板的中心区域，安装后不会出现偏载力矩，设备运行时的振动能够均匀传递到主机架上，不需要额外设计加强筋结构来抵消偏载带来的应力集中。

　　内部传动链采用定轴齿轮传动的结构形式，齿轮的模数按照额定传输扭矩核算选型，轴系的支撑位置预留了标准轴承的安装位，轴承端盖的结构与外部端盖做了一体化设计，减少了零散零件的数量，降低装配过程中的零件管理难度。在三维建模过程中，所有配合面都按照实际加工的公差要求做了配合间隙预留，运动构件之间都保留了足够的安全间隙，避免运行过程中出现摩擦卡滞的问题，外部的安装基准面都做了共面约束，保证安装时的基准统一，减少装配累积误差。这款结构在设计时也兼顾了运维便利性，拆开侧面的端盖就可以直接接触到内部的齿轮与轴承构件，不需要将整个变速箱从机架上拆卸下来，就能完成常规的检查、润滑与易损件更换工作，有效降低后期的运维成本。
