多关节夹持式工业机械臂结构设计

项目分类:工业机器人 发布时间:2026-01-20 ID:1123372
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计

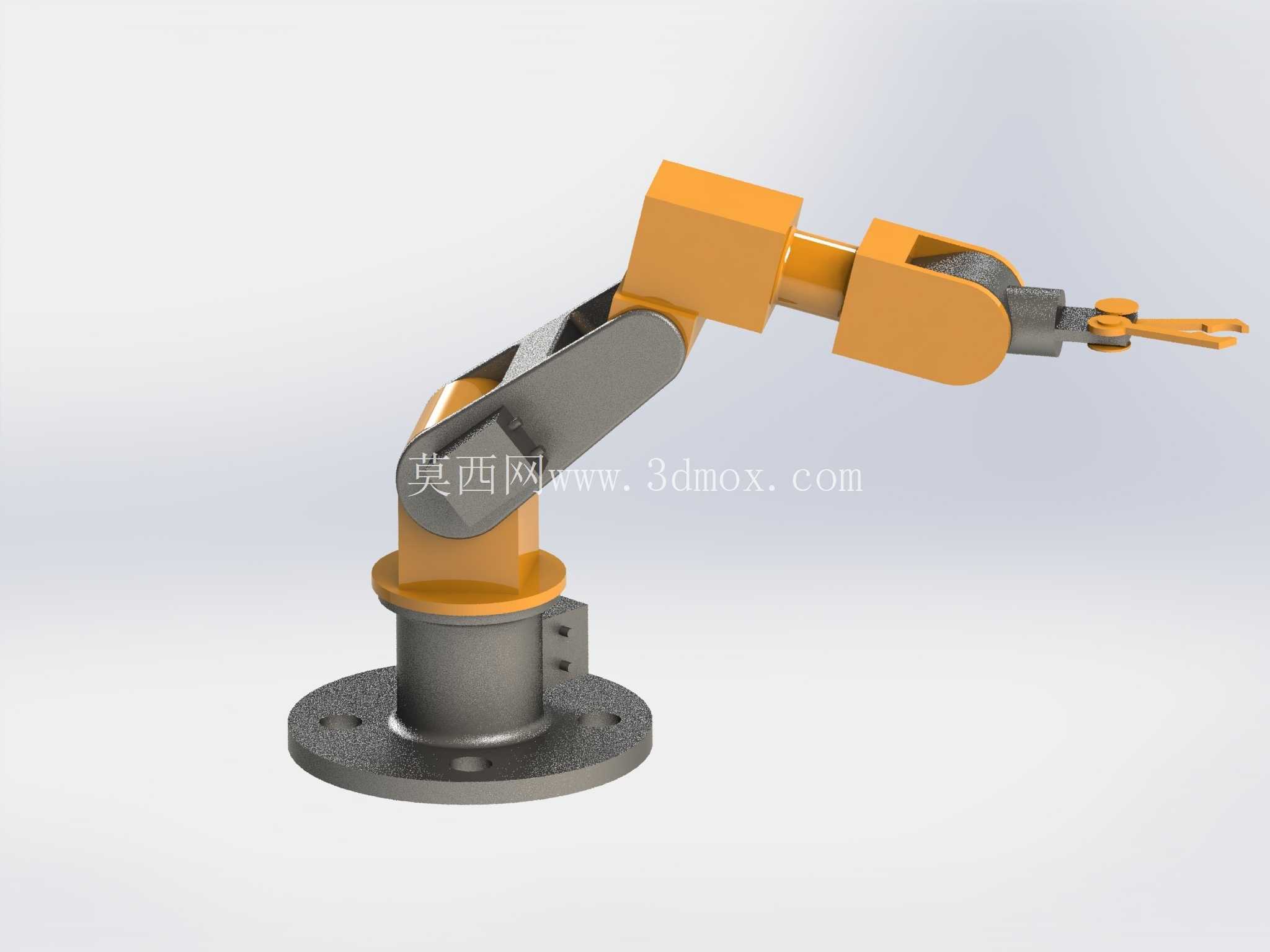

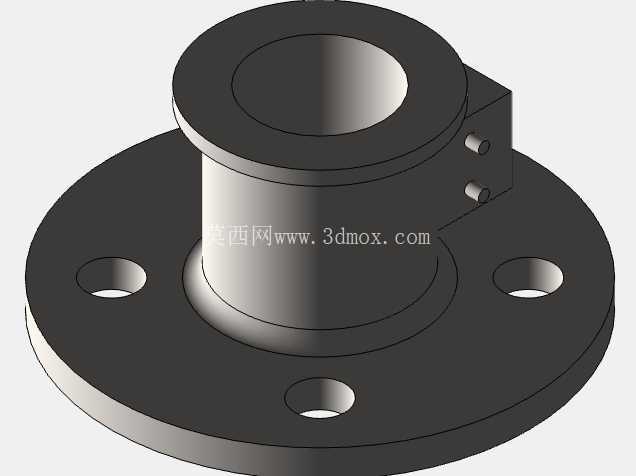

这款多关节机械臂的结构设计,核心围绕轻载工位的自动化作业需求展开,在3C电子装配、实验室样本转运、小型零件上下料这类对作业精度、安装空间有明确限制的场景中适配性极强。从安装边界来看,底座采用圆形法兰盘结构,法兰盘上均匀分布6个沉头安装孔,可直接通过螺栓固定在设备台面、流水线侧边支架或者移动小车上,底座整体安装占用直径不超过220mm,安装面到第一关节回转面的高度控制在110mm以内,不需要对现有工位做大规模结构改造就能完成部署,适配多数现有轻型自动化产线的安装预留空间。

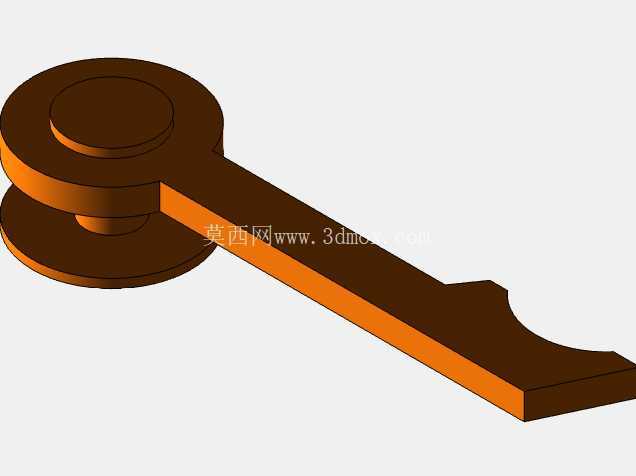

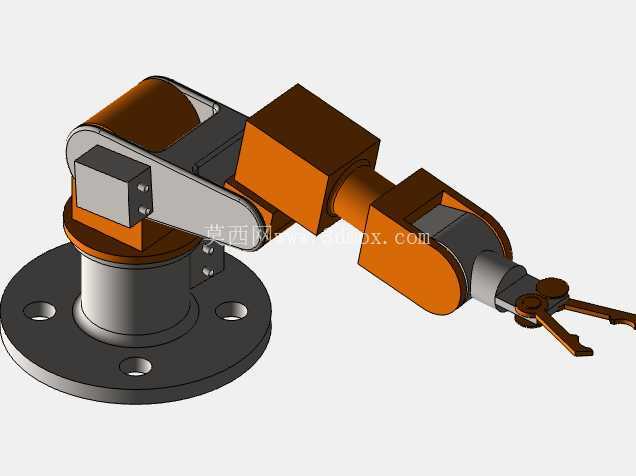

从功能特性上看,该机械臂采用六自由度关节配置,底座可实现360度水平回转,覆盖以安装中心为原点、最大作业半径850mm范围内的所有作业点位;大臂、小臂部分采用铰接式结构,大臂俯仰角度范围覆盖-30度到120度,小臂俯仰角度覆盖-60度到150度,配合腕部的两个回转关节,末端夹持器可以灵活调整姿态,既可以完成水平方向的零件取放,也能实现倾斜面的零件对位、垂直方向的压装辅助作业。末端采用平行夹爪式执行结构,夹爪开合行程最大40mm,夹持面做了防滑齿纹处理,针对重量在1kg以内的小型金属零件、塑料壳体、电子元器件都能实现稳定夹持,不会出现作业过程中工件脱落的问题。

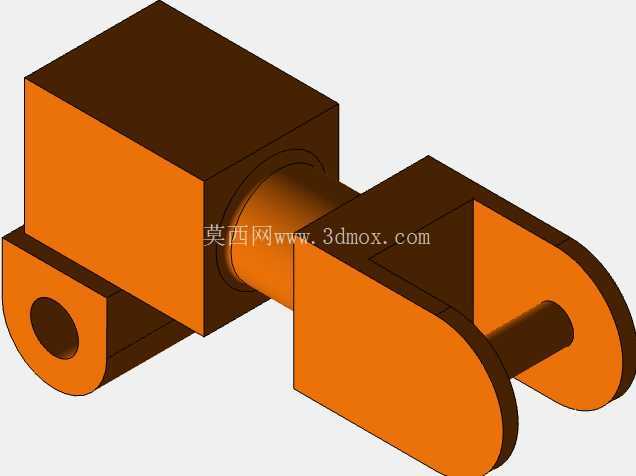

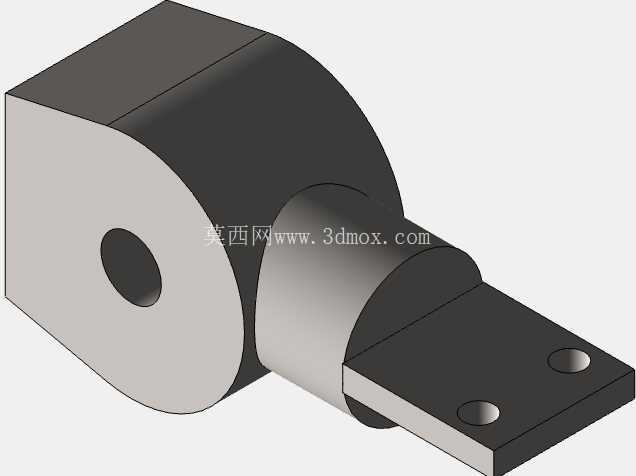

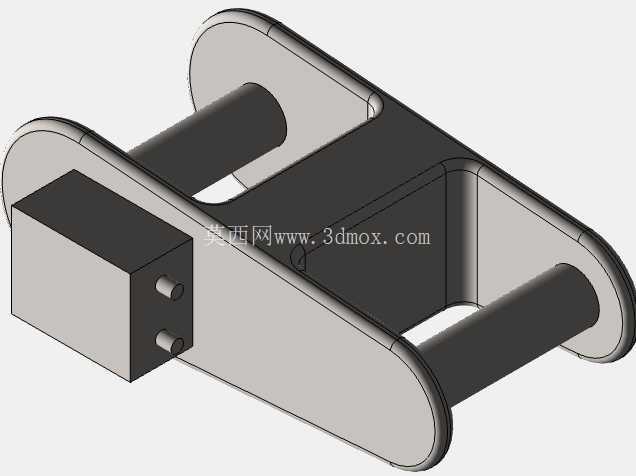

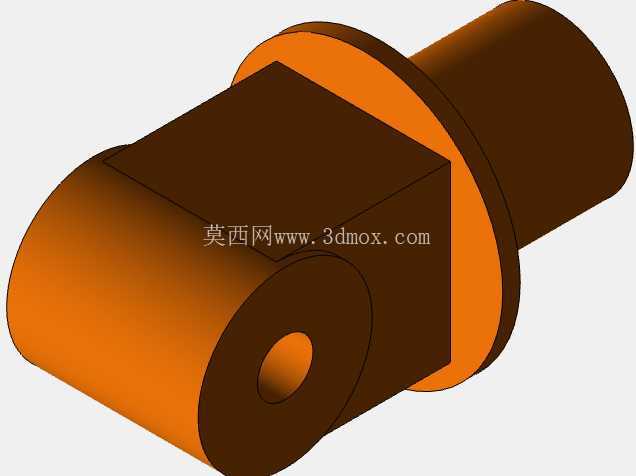

设计思路上,整体结构做了轻量化与刚性的平衡,大臂、小臂的主体承力结构采用箱型截面设计,在保证关节连接位置抗扭、抗弯强度的前提下,尽可能削减非承力区域的材料厚度,降低臂体自身重量对关节驱动负载的消耗;关节连接位置全部采用止口定位加螺栓锁紧的装配方式,既保证了装配过程中的同轴度精度,也方便后期维护时的关节拆解、轴承更换。臂体的走线全部采用内部隐藏式设计,驱动线缆、信号线缆从底座中心的穿线孔进入,沿着臂体内部的走线槽一直延伸到末端夹爪,避免作业过程中线缆外露被周边设备剐蹭,也减少了线缆随臂体运动产生的弯折疲劳,提升整体设备的运行可靠性。

在实际应用中,这类轻载机械臂可以替代人工完成重复性高、动作精度要求一致的作业内容,比如流水线末端的小型零件分拣、装配工位的螺丝对位取放、检测工位的工件转运上下料,相比人工操作,它可以长时间保持稳定的作业精度,重复定位精度可以控制在±0.2mm以内,不会因为长时间作业产生疲劳误差。关节处的限位结构做了硬限位加软限位的双重设计,硬限位采用机械挡块结构,防止关节超程转动造成结构碰撞损坏,软限位可以根据实际作业范围在控制系统中自定义设置,适配不同工位的作业边界需求,不需要额外加装外部限位装置就能满足多数场景的安全作业要求。

从结构细节来看,底座内部预留了驱动元件、传动组件的安装空间,回转支承采用标准交叉滚子轴承,既能承受臂体伸展时产生的倾覆力矩,也能保证回转过程中的运动平顺性,不会出现低速转动时的卡顿问题;臂体与关节的连接位置全部设置了密封端盖,防止车间环境中的粉尘、切削液进入关节内部,磨损传动部件,适配普通机加工车间、电子无尘车间等不同的作业环境。末端夹爪的连接位置采用标准法兰接口,可以根据实际作业需求快速更换吸盘、焊枪头等不同执行元件,不需要对臂体结构做额外改造,拓展了设备的适用场景。
