十字轴式锥齿轮动力传输概念变速结构

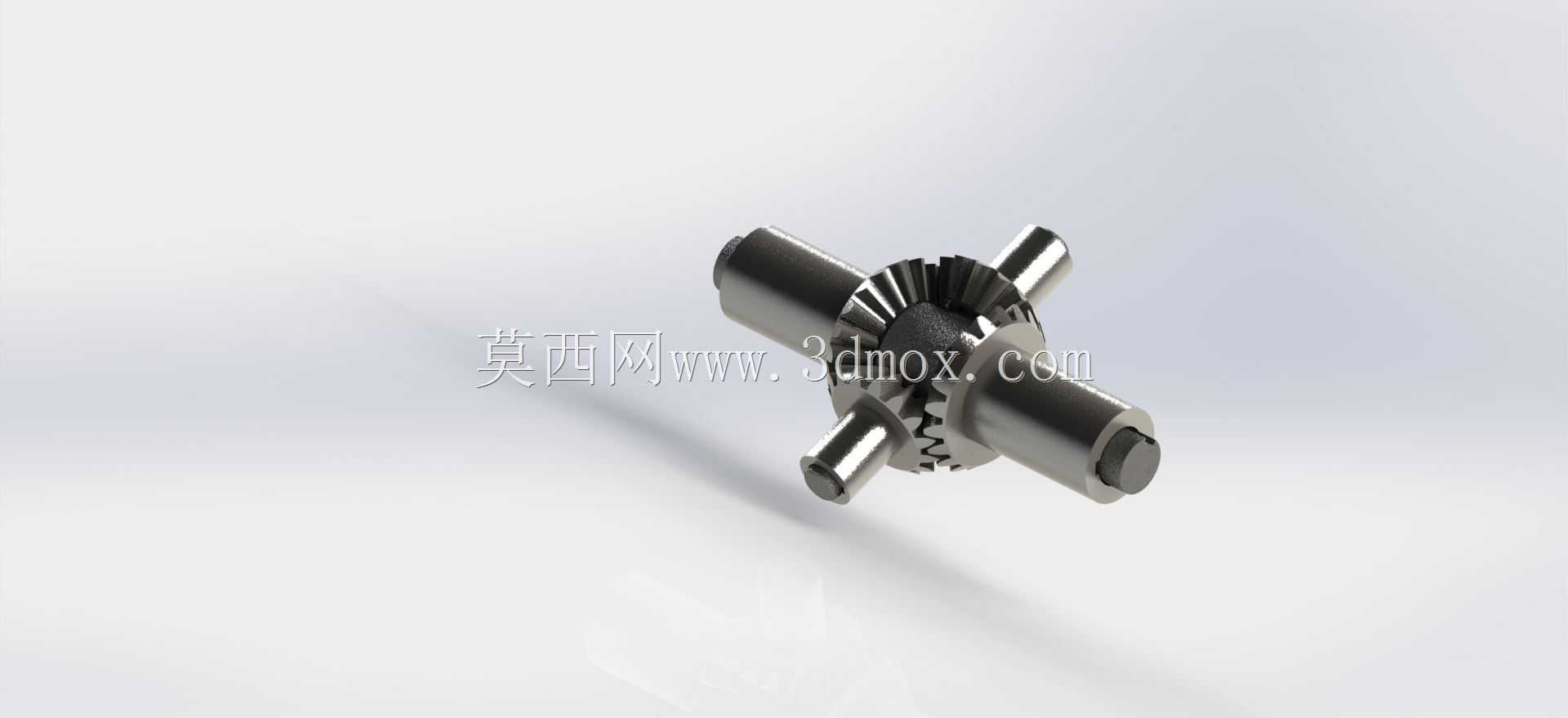

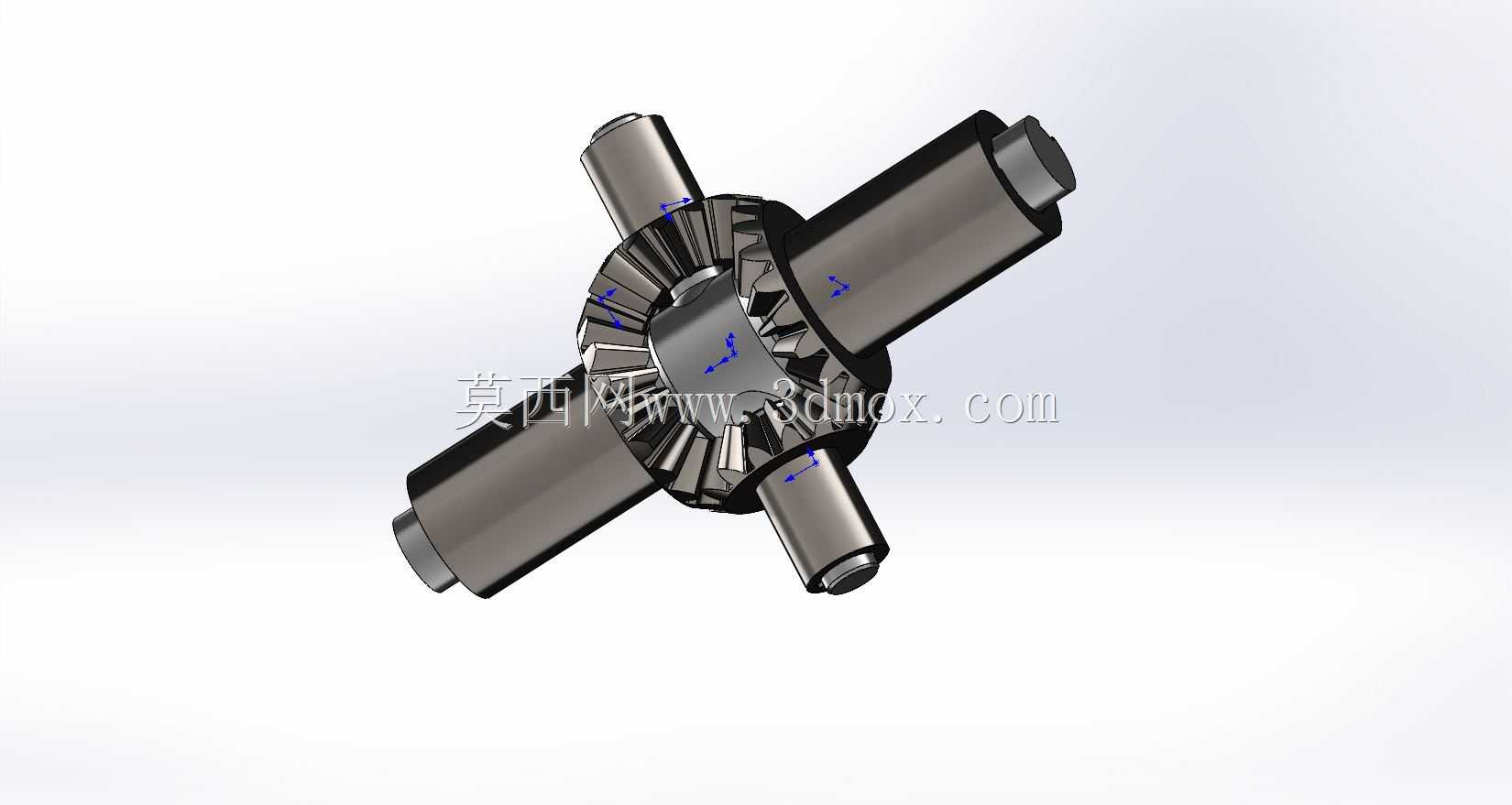

　　在多轴动力输出的传动场景中，这类十字布局的锥齿轮变速结构常被用于需要将单路输入动力拆分至多个正交输出端的工况，比如小型工程机械的分动单元、工业设备的多工位同步驱动模块，或是专用作业机械的动力分配节点，它能在紧凑的空间内完成动力的转向与分流，避免传统平行轴传动需要额外增加换向齿轮组带来的空间浪费与传动损耗。从结构功能来看，这套变速结构核心依靠四个相互啮合的锥齿轮完成动力传递，中心位置的齿轮作为动力交汇节点，四个正交布置的轴端既可以作为输入端接入动力源，也可以作为输出端连接负载，能够根据实际工况需求灵活切换动力流向，比如在需要双路反向输出的场景中，可将其中两个对向轴作为输出，另外两个轴端做锁止处理，即可实现等速反向的动力输出，适配对转向有同步要求的作业机构。

　　设计过程中首先要考虑的是锥齿轮的啮合重合度，不同于常规直齿轮的线接触传动，锥齿轮的齿面是锥面贴合，齿形参数的匹配直接影响传动的平稳性，建模时需要严格按照节锥角、齿顶锥角、根锥角的对应关系做齿面修形，避免出现齿端应力集中导致的早期磨损，同时四个轴的同轴度公差需要控制在合理范围内，十字交叉的轴线必须严格交于一点，否则会出现啮合间隙不均、传动卡滞的问题，实际装配时需要通过轴端的调整垫片来控制齿轮副的侧隙，保证传动过程中既不会因间隙过大产生冲击噪音，也不会因间隙过小出现齿面咬合抱死的情况。

　　从安装边界来看，这套结构的整体外形以十字交叉轴的外伸长度为最大轮廓尺寸，四个轴端的轴径统一，可适配标准的滚动轴承做支撑，轴承安装位的轴肩高度需要符合轴承内圈的定位要求，避免装配时轴承无法到位，同时壳体的安装孔需要与轴系保持严格的位置度公差，壳体内部需要预留足够的润滑空间，可采用脂润滑或者飞溅润滑的方式，若用于高转速工况，还需要在轴端增加密封结构，防止润滑油泄漏同时阻挡外部粉尘进入啮合区域。

　　在实际应用选型时，需要根据传递的额定扭矩匹配齿轮的模数与齿宽，模数越大齿面接触强度越高，对应的结构整体尺寸也会相应增大，若用于小功率轻载场景，可适当减小齿宽来压缩整体体积，若用于重载冲击工况，则需要在齿根位置做圆角强化处理，提升齿轮的抗弯曲疲劳强度。不同于传统的定轴式变速器，这种十字锥齿轮结构没有额外的换挡滑移齿轮，它的核心作用是完成动力的分流与换向，可作为多级变速系统中的动力分配单元使用，搭配后续的变速齿轮组即可实现多档位的动力输出，在一些空间受限的专用设备上，这种紧凑的正交传动结构能够大幅缩减传动系统的整体体积，减少不必要的传动环节，提升整体传动效率。建模过程中需要注意齿轮的装配干涉检查，四个锥齿轮的啮合位置需要刚好在中心交汇点，齿面的啮合印痕需要控制在齿面中部位置，若印痕偏齿顶或者偏齿根，都需要调整轴的轴向位置来修正，同时轴上的键槽位置需要与负载连接件的键槽匹配，保证扭矩能够可靠传递，避免出现键连接失效的问题。
