实木底座国际象棋立体棋子套装

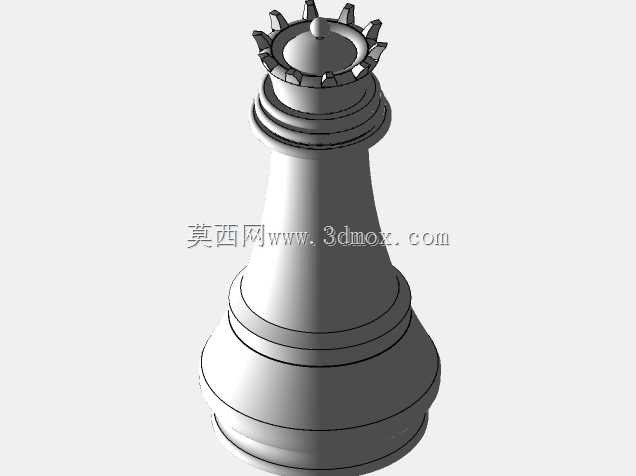

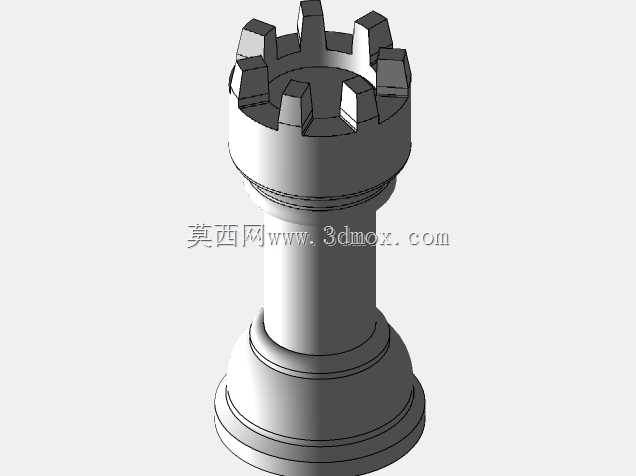

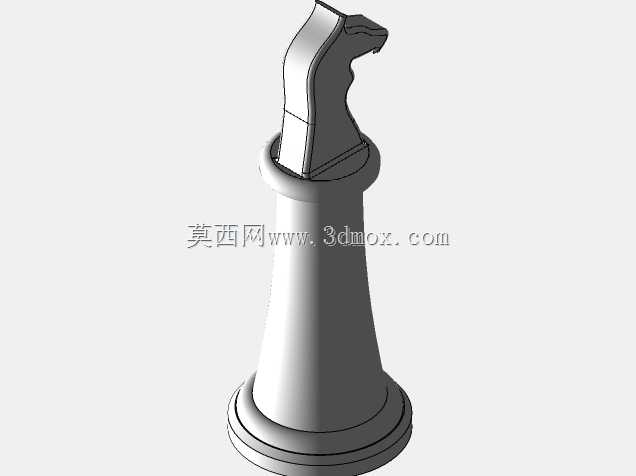

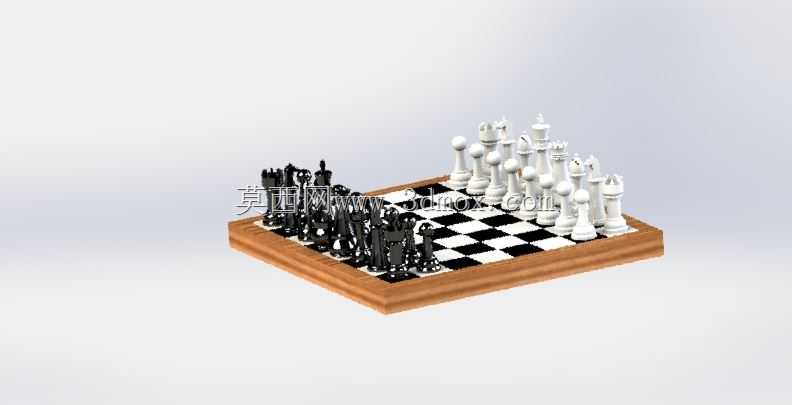

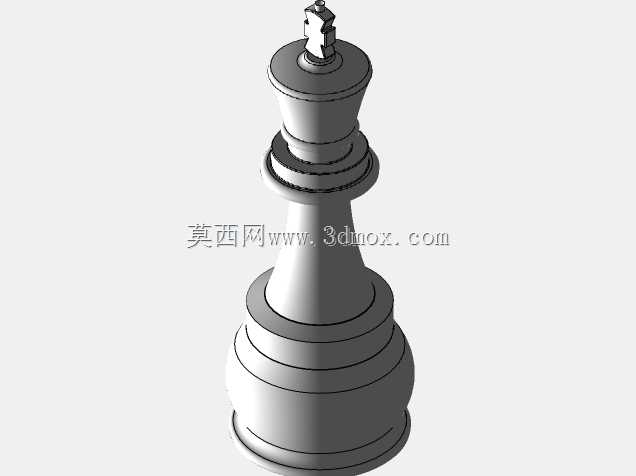

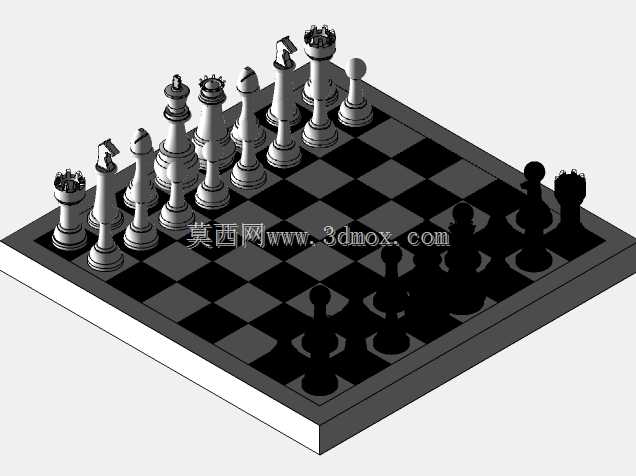

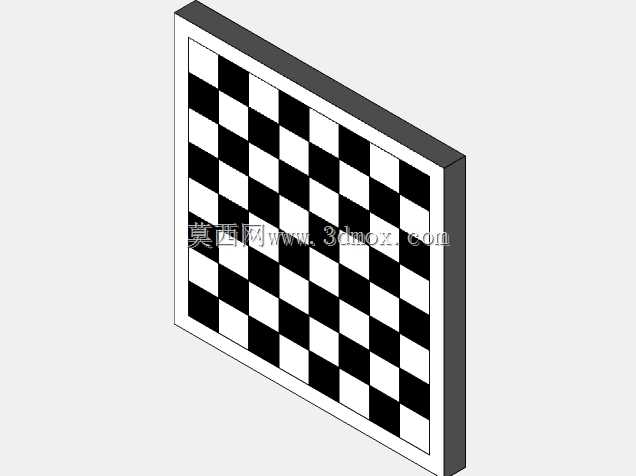

这套国际象棋的三维结构设计，首先从实际使用场景出发，既覆盖日常休闲对弈的实用需求，也兼顾桌面陈设的展示属性，整体结构拆分清晰，可直接用于3D打印打样、工艺品开模生产，也能作为文创产品结构设计的参考素材。设计过程中优先考虑棋子的握持手感与摆放稳定性，所有棋子底部均做了微倒角处理，避免长期使用后底边磕碰掉漆，棋子重心集中在下部三分之一区域，即使棋盘受到轻微外力触碰，棋子也不会轻易倾倒，适配日常桌面使用的常见晃动场景。棋盘主体采用内嵌式结构，黑白格棋盘面板嵌入实木边框底座内，边框高出棋盘面板2mm，既可以避免棋子滑落，也能在收纳时搭配同尺寸防尘盖，边框边角做了R3圆角处理，搬运挪动时不会划伤手部，整体外轮廓尺寸控制在400mm×400mm×35mm，适配常规书桌、茶几的摆放空间，不会占用过多桌面面积。棋子的造型还原经典国际象棋的识别特征，国王、皇后的顶部造型做了差异化高度设计，国王整体高度比皇后高出5mm，骑士的马头造型做了曲面顺滑处理，没有尖锐凸起，避免儿童使用时发生磕碰，兵、城堡的造型做了简化优化，在保留识别度的前提下减少了不必要的细碎曲面，既降低3D打印的支撑用量，也能减少注塑生产时的飞边处理工作量。黑白格棋盘的单格尺寸为40mm×40mm，刚好匹配所有棋子的底部直径，棋子摆放后不会出现格内容纳不下、相邻棋子互相干涉的问题，棋盘面板的黑白格做了0.2mm的微高度差，既可以通过触感区分格位，也能避免平面印刷格位长期使用后磨损掉色。整套模型的装配关系简单，棋盘底座为一体式结构，棋子为独立单个零件，不需要额外的连接件即可完成整套产品的组装，零件之间没有过盈配合的结构，生产时的公差容忍度较高，常规的机加工、3D打印、注塑工艺都能顺利生产，不需要设计特殊的工装夹具。针对展示场景的需求，棋子的曲面做了均匀的壁厚设计，若采用透明树脂打印制作展示款，光线照射下的光影过渡自然，不会出现壁厚不均导致的透光色差；若采用木质材料加工，曲面的曲率变化平缓，适合多轴机床一次加工成型，减少后续打磨抛光的工作量。底座底部预留了1mm深度的脚垫安装位，可以粘贴防滑硅胶垫，放置在光滑桌面时不会滑动，同时避免底座底部划伤桌面漆面。
