带密封外壳结构的深沟滚珠轴承

　　在各类旋转传动场景中，带外壳的滚珠轴承是应用覆盖范围极广的支撑类零部件，从民用家电的电机输出端，到工业输送线的辊筒支撑位，再到小型机电设备的旋转轴系，都能见到这类结构的身影。不同于开式滚珠轴承直接暴露滚动体的结构，这款带外壳的滚珠轴承通过外圈延伸的一体式壳体结构，将内部的钢球、保持架完全包覆在封闭腔体内，能有效阻隔工况环境中的粉尘、金属碎屑、切削液飞溅物进入滚道接触面，大幅降低杂质进入滚道造成的点蚀、卡滞风险，尤其适合木工加工设备、食品输送机械、户外小型机电装置这类防护条件有限的应用场景。

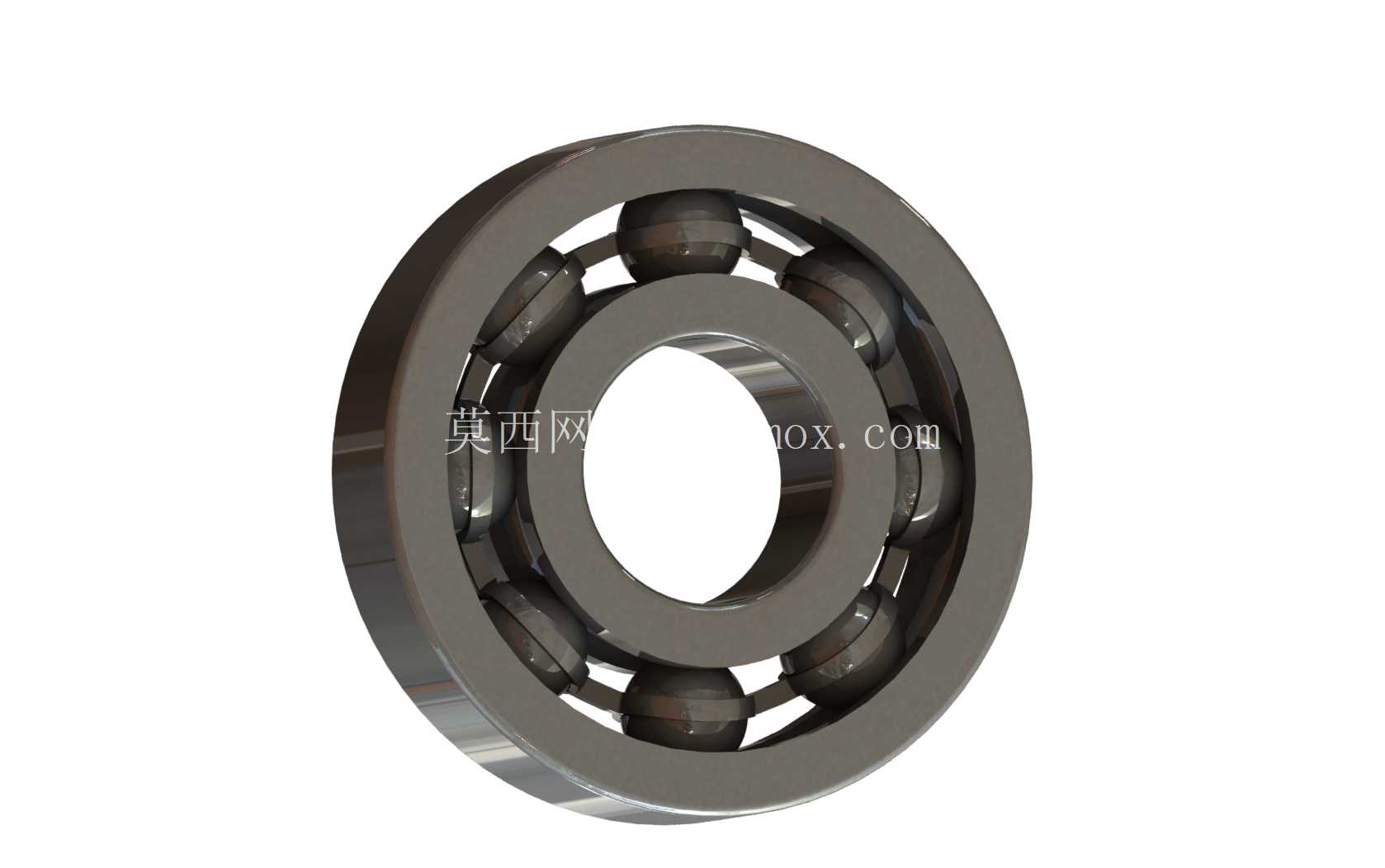

　　从结构设计逻辑来看，这款轴承的内圈与常规深沟球轴承尺寸基准保持一致，可直接适配同规格的标准轴径安装位，不需要额外定制配合轴段，外壳部分的外径与安装端面做了同轴度公差约束，安装时可直接嵌入设备的轴承安装座孔内，端面贴合安装基准面即可完成定位，省去了开式轴承安装时需要额外加装密封端盖、调整密封间隙的工序，能有效缩短装配环节的工时消耗。内部滚动体共设置8颗高精度钢球，沿保持架的周向定位槽均匀排布，保持架采用兜孔式结构对每颗钢球进行独立限位，避免轴承高速旋转时钢球之间发生碰撞摩擦，同时保证每颗钢球在内外圈滚道内的受力均匀，在承受径向载荷的同时，也能承载一定比例的双向轴向载荷，适配轴系运行过程中出现的少量窜动工况。从安装边界尺寸来看，内圈的内径尺寸按照基孔制公差要求加工，与轴的配合可根据载荷特性选择过渡配合或者小过盈配合，外壳的外径按照基轴制公差控制，与安装座孔的配合间隙控制在合理范围内，既保证安装时的压装便利性，也避免运行过程中出现外圈蠕变打滑的问题。外壳的端面与内圈端面的高度差经过精确计算，安装后内圈可与轴肩紧密贴合，外壳端面与安装座的定位面贴合后，不需要额外加装调整垫片即可完成轴向定位，轴系的轴向窜动量可控制在机械设计手册要求的允许范围内。

　　在实际运行过程中，封闭的外壳腔体内部可预填充足量的润滑脂，外壳与内圈之间的微小间隙配合有接触式密封唇，能大幅降低润滑脂的泄漏损耗，相比开式轴承需要定期补充润滑脂的维护要求，这类带外壳的密封轴承可以实现更长周期的免维护运行，减少设备运维过程中的停机时间。滚道的曲率半径与钢球直径的匹配经过优化，钢球与滚道的接触角在承受径向载荷时保持稳定，旋转过程中的摩擦阻力矩更小，能有效降低轴系传动过程中的功率损耗，在小型电机、家用器械这类对能耗控制有要求的场景中，这类低阻力的密封轴承能有效提升设备的整体运行效率。

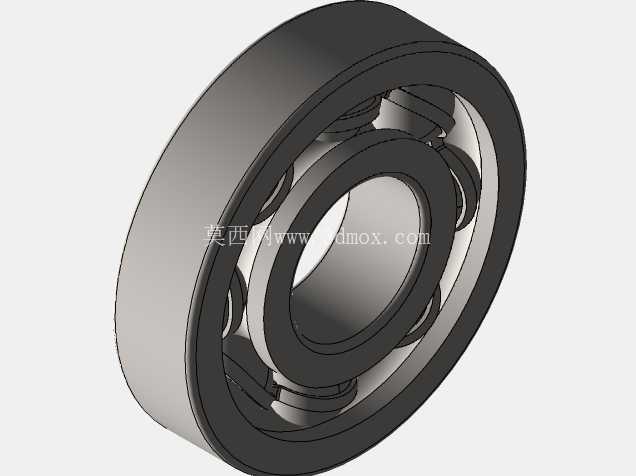

　　不同于需要额外配置密封组件的分体式轴承结构，这款一体式带外壳的滚珠轴承将密封结构与轴承本体集成在一起，零部件集成度更高，仓储管理过程中不需要单独匹配密封件、端盖等附属配件，装配环节的零件清点流程也更简单，能有效降低生产线上的物料管理成本。在进行三维建模过程中，每一颗钢球的位置都按照保持架的等分角度精确定位，内外圈滚道的曲面曲率严格按照实际加工参数构建，外壳的安装倒角、密封槽位置都做了1:1的还原，结构工程师在进行整机设计时，可以直接调用该模型进行轴系的装配干涉检查，验证轴承安装位的周边空间是否足够，提前排查装配过程中可能出现的结构干涉问题，也可以基于该模型进行轴承座的配套结构设计，保证安装位的尺寸公差与轴承的实际尺寸完全匹配，减少后续样机试制过程中出现的安装适配问题。
