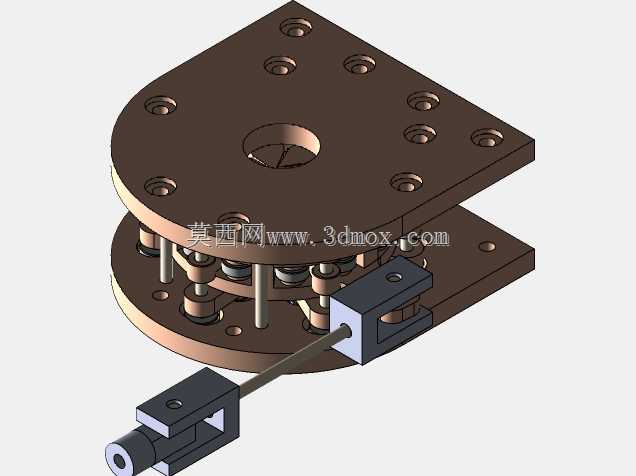

导流支架径向力检测机构结构设计

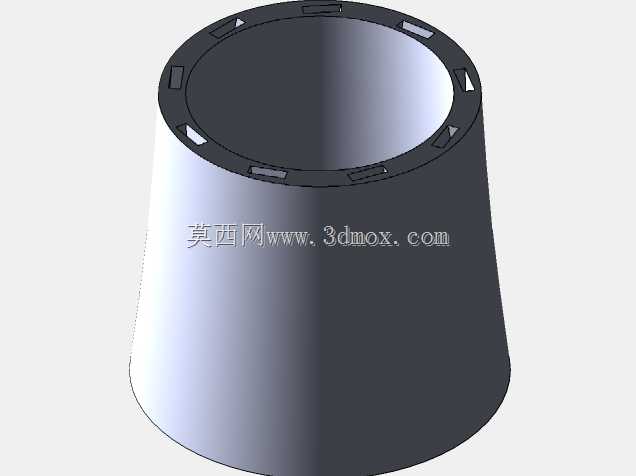

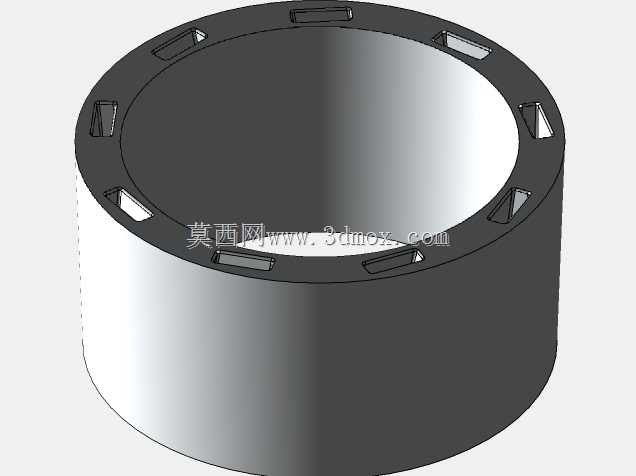

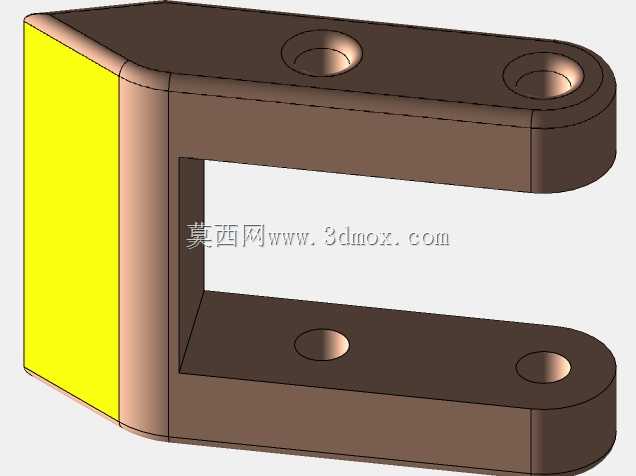

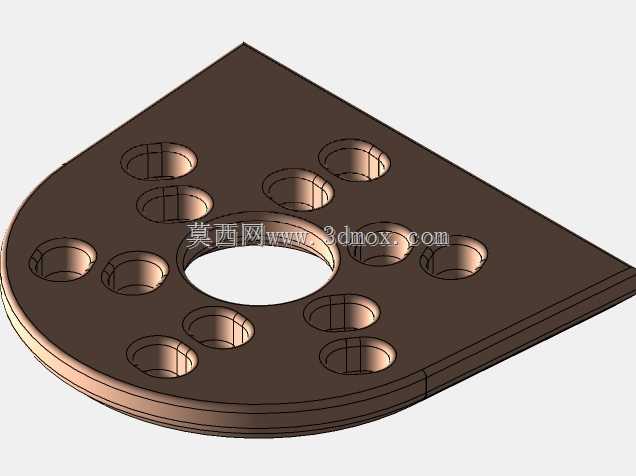

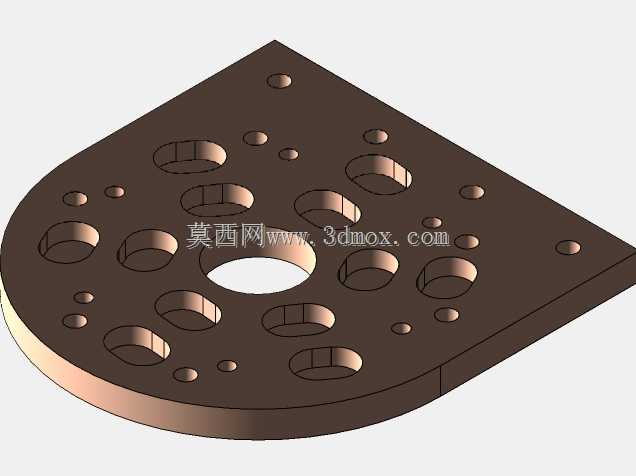

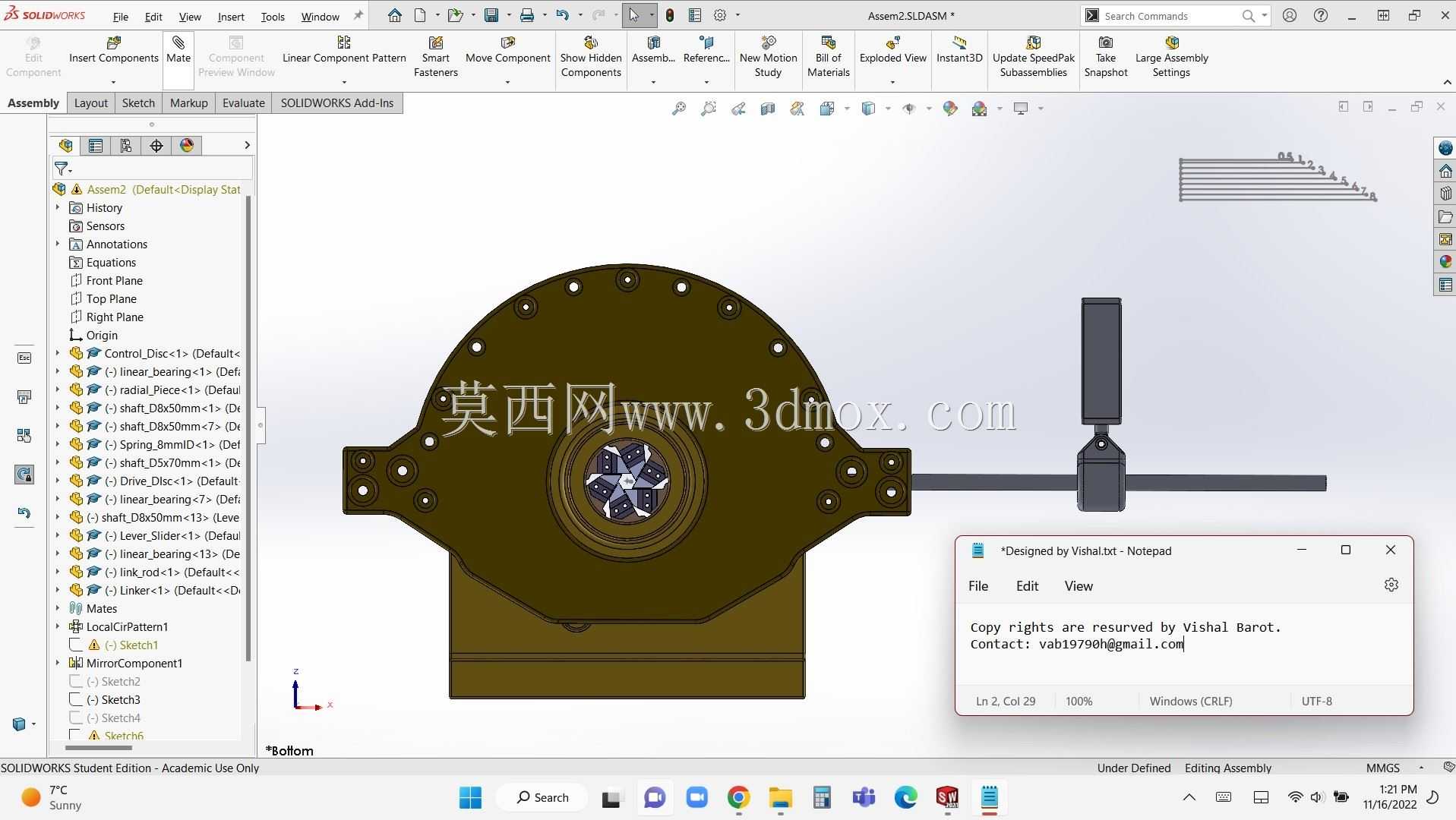

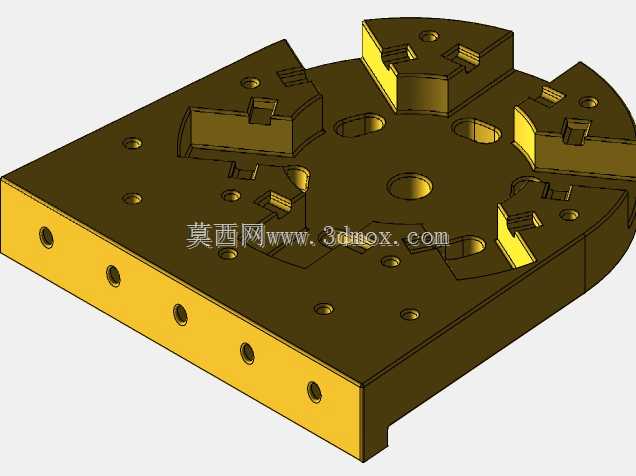

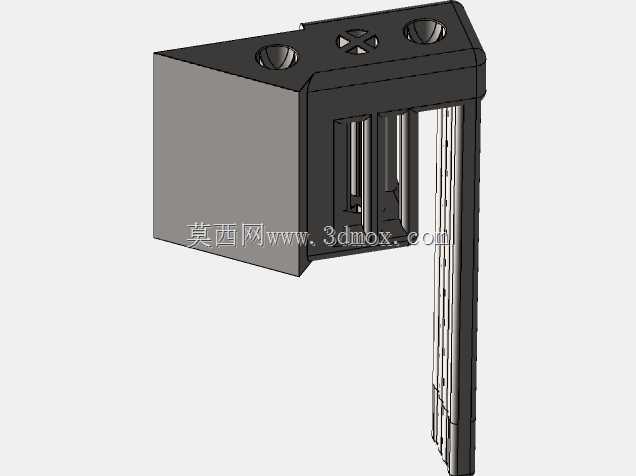

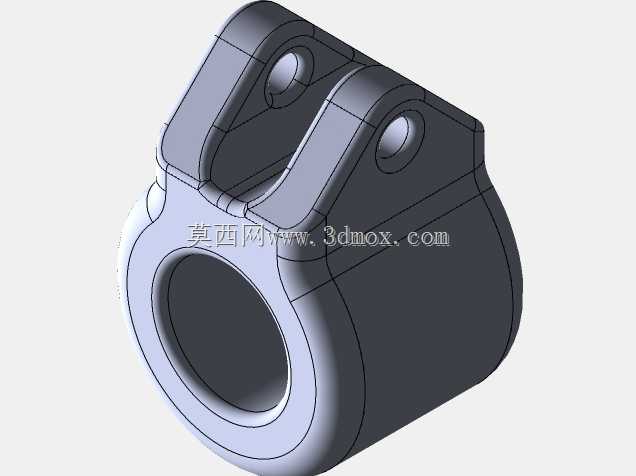

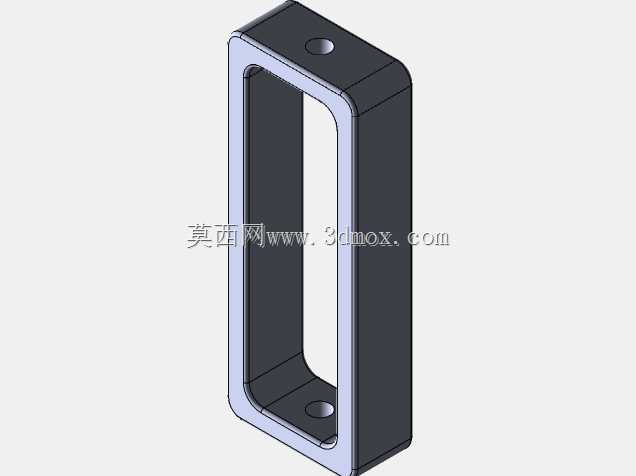

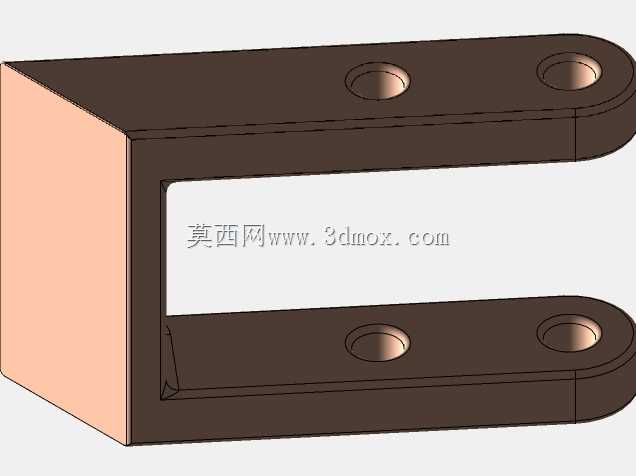

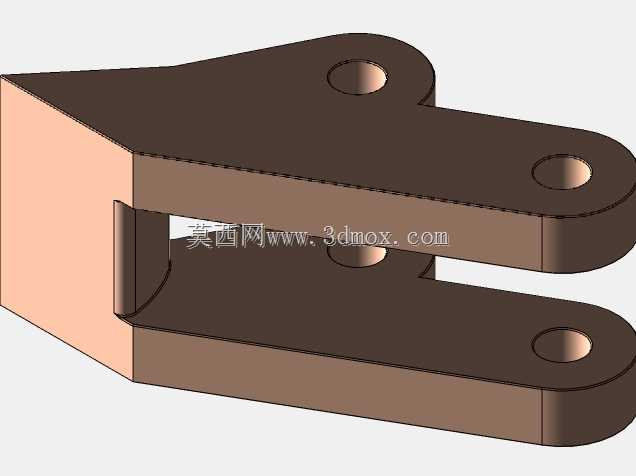

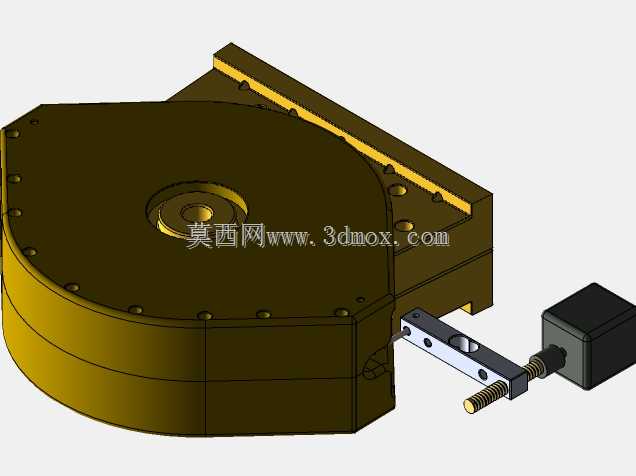

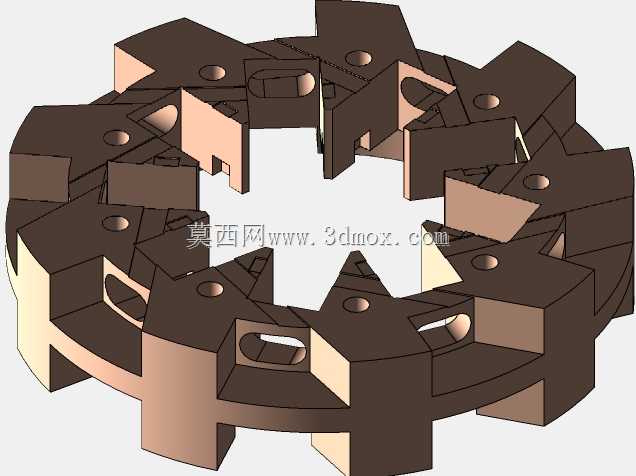

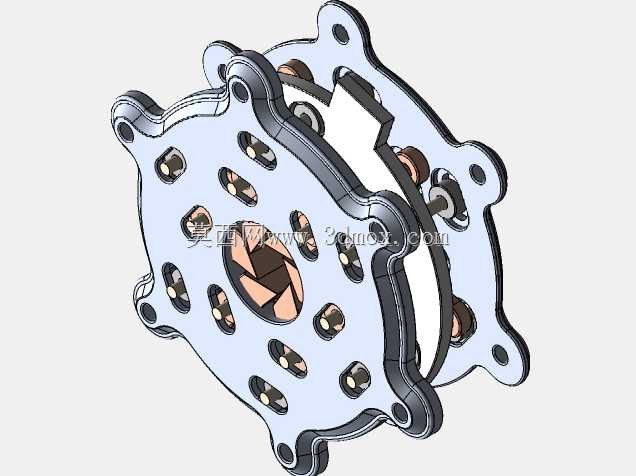

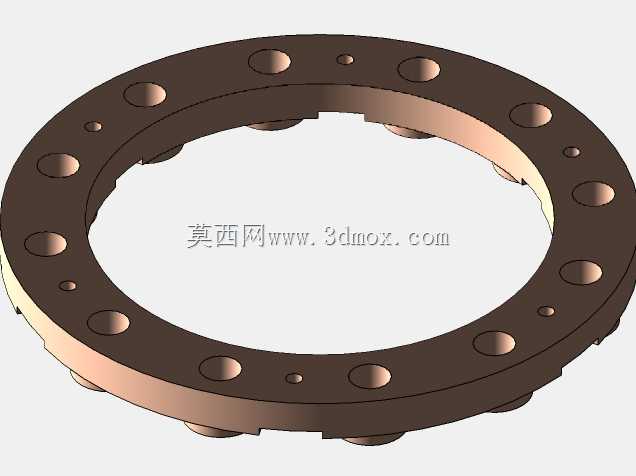

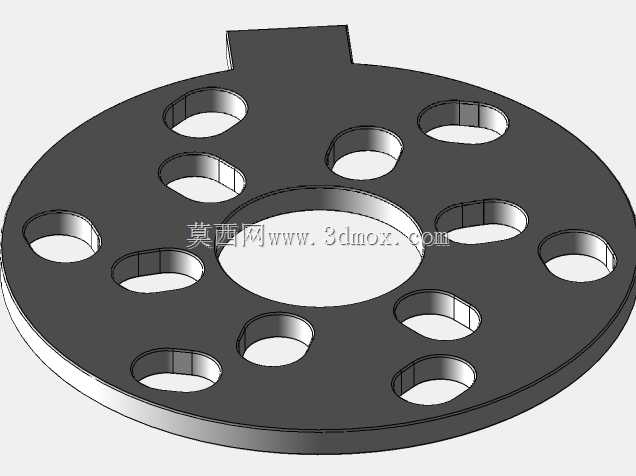

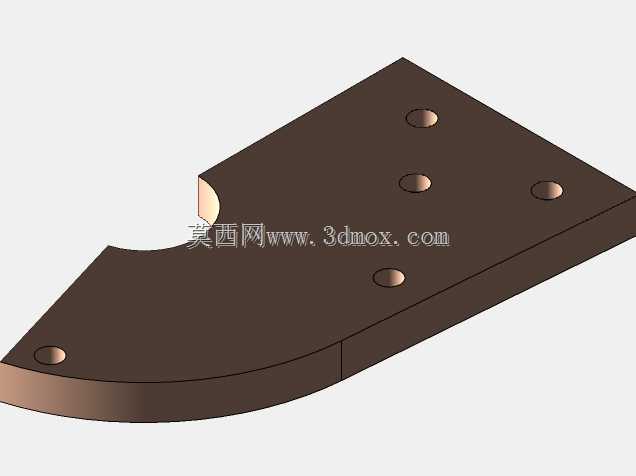

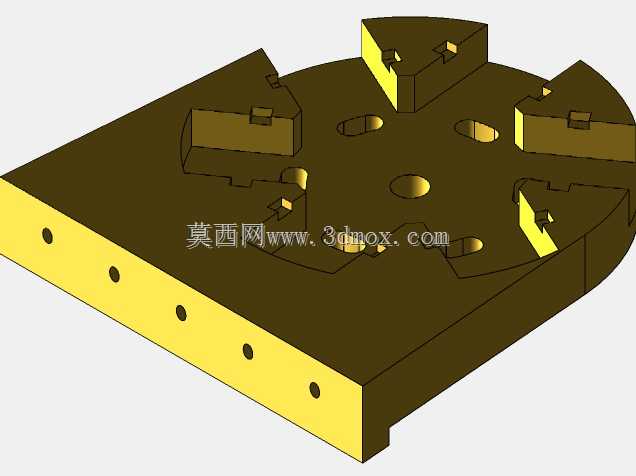

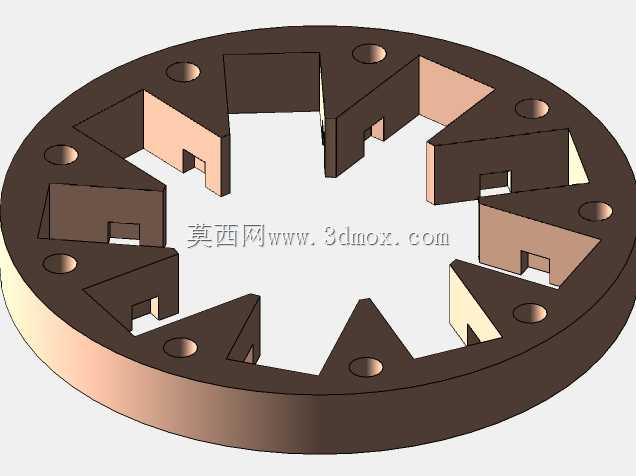

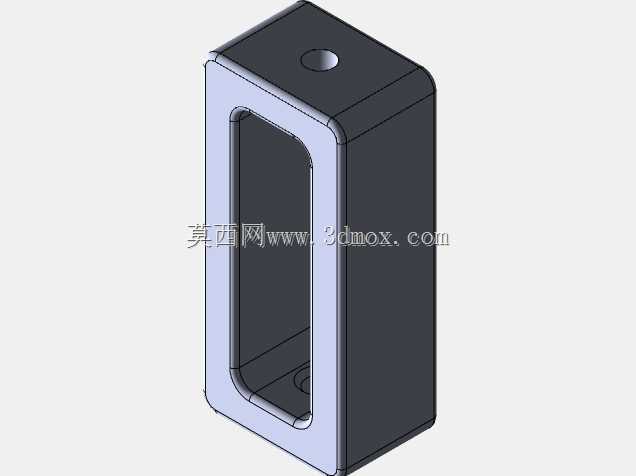

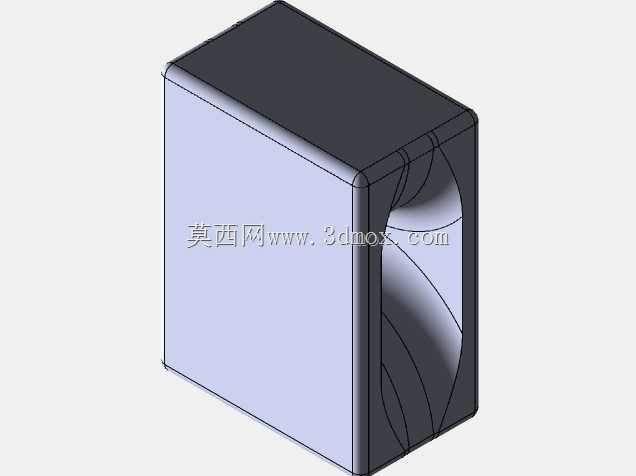

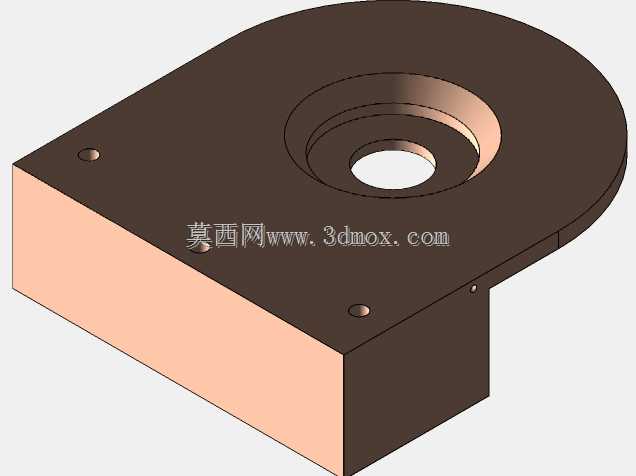

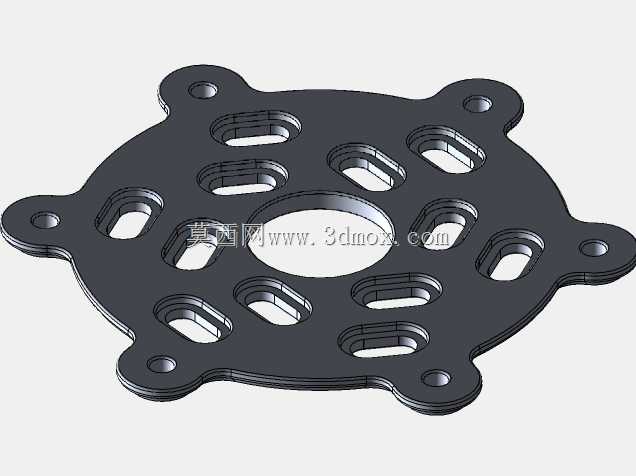

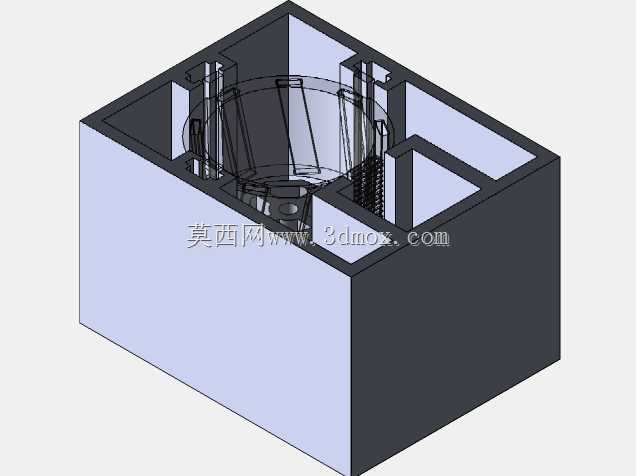

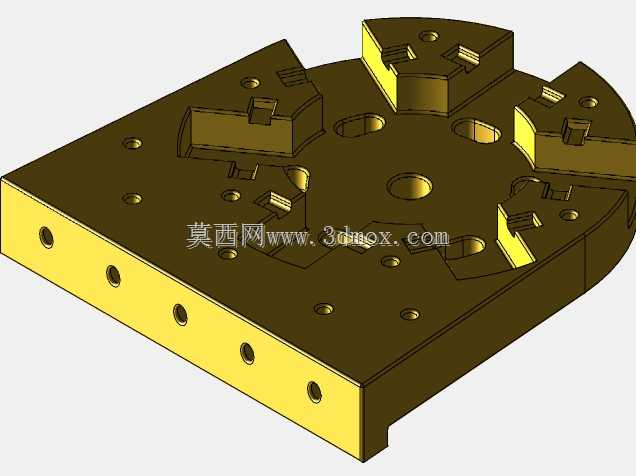

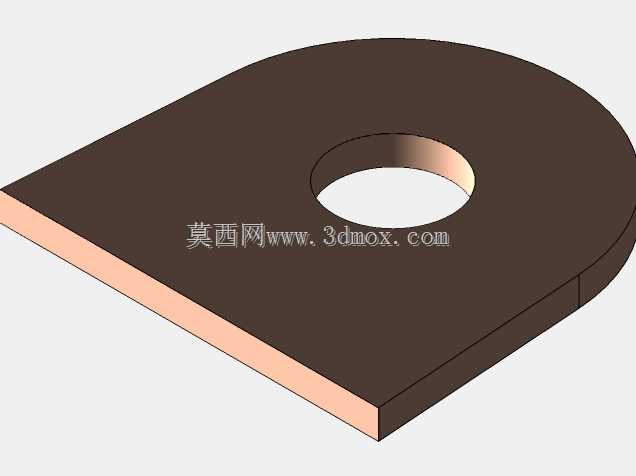

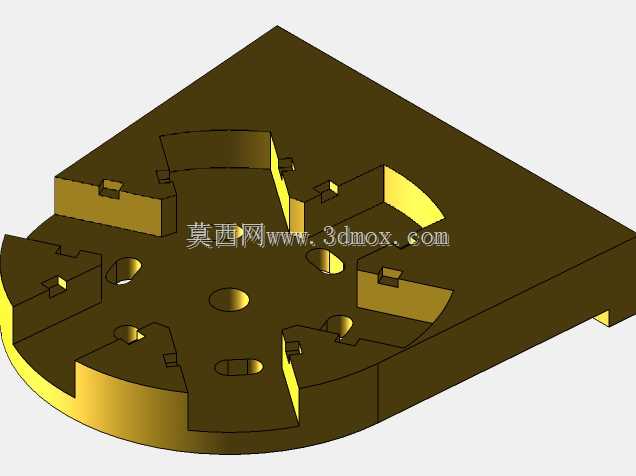

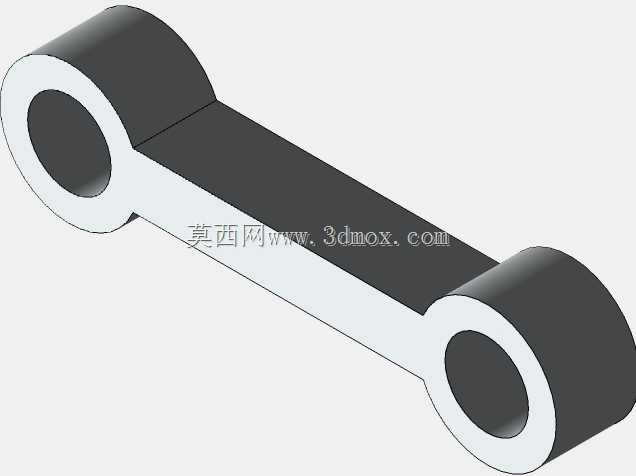

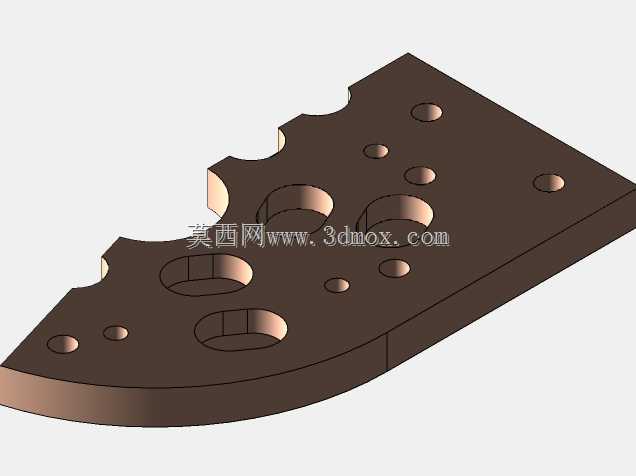

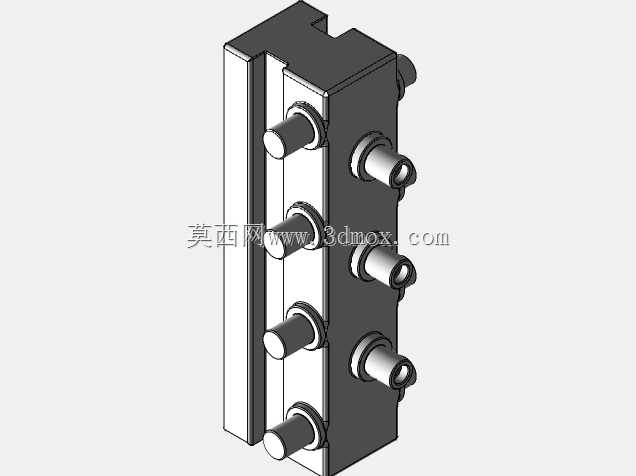

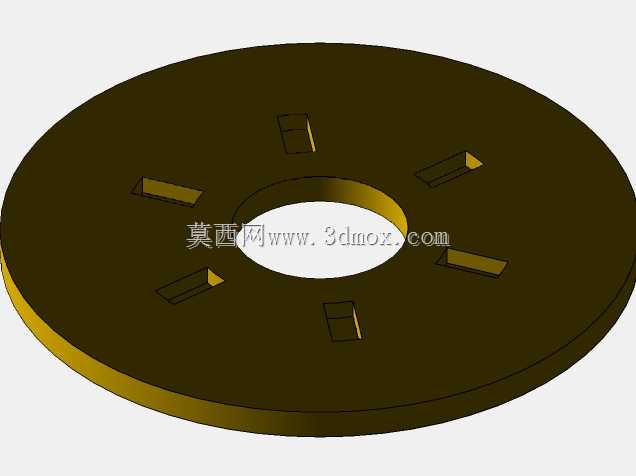

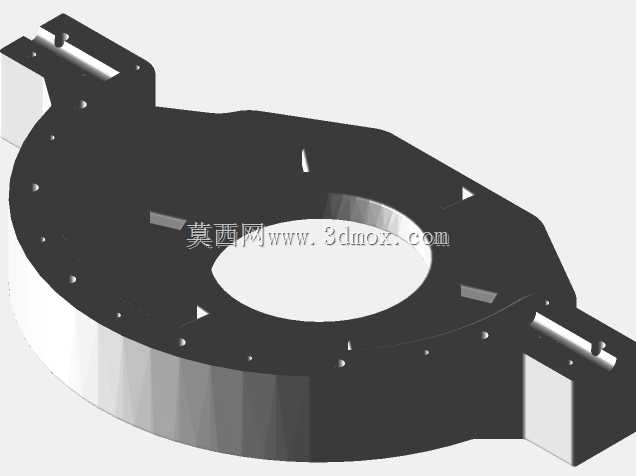

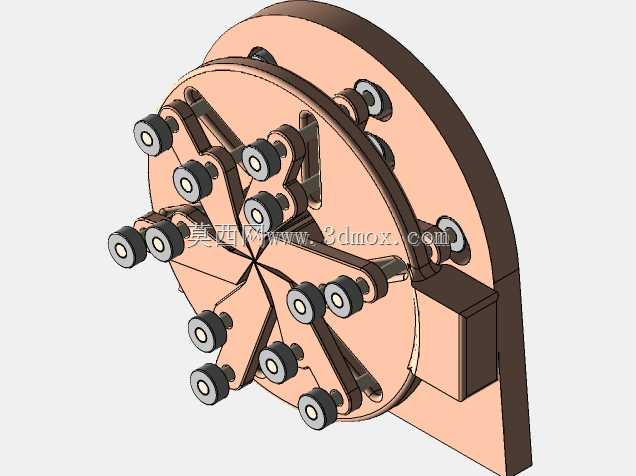

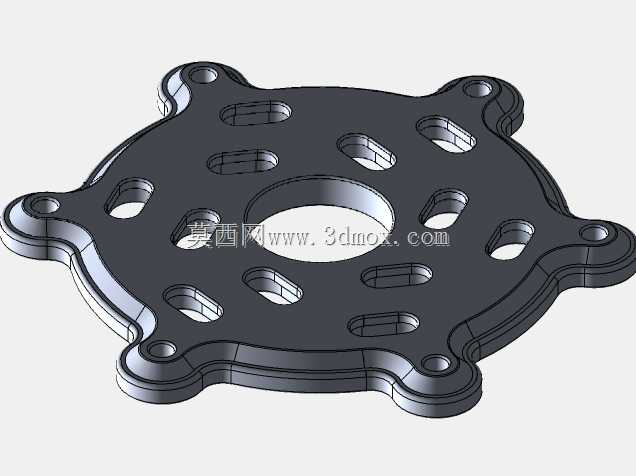

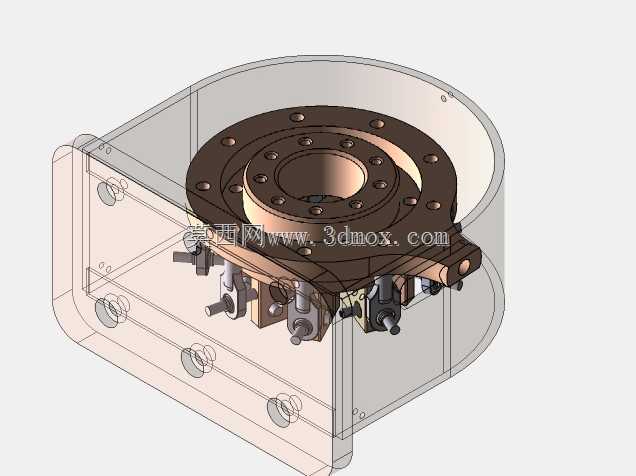

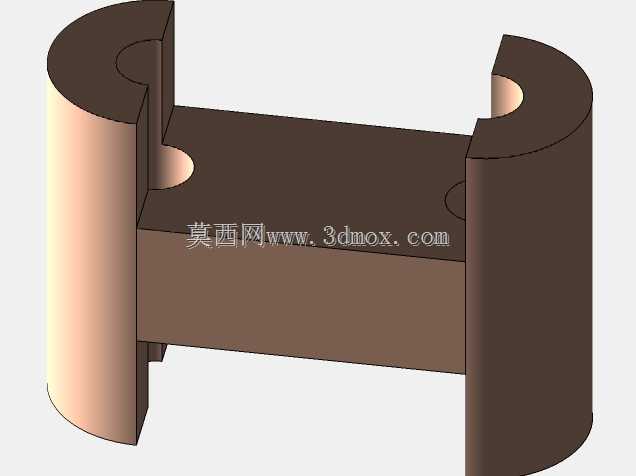

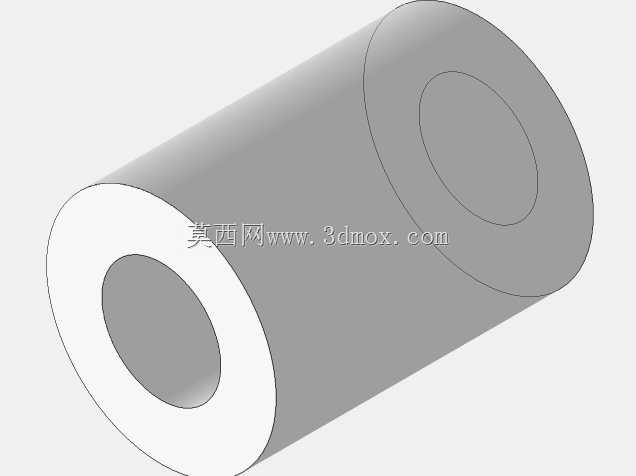

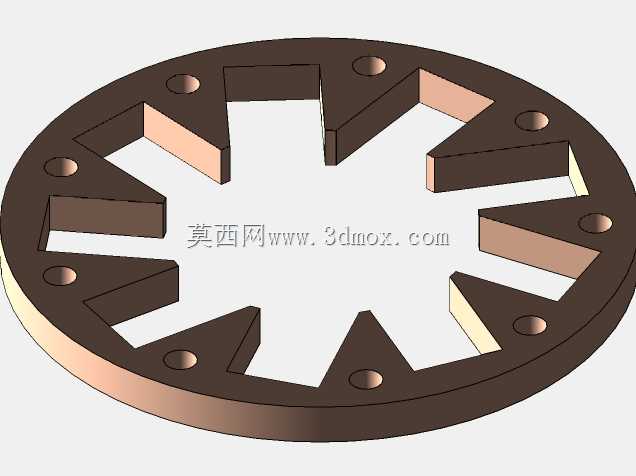

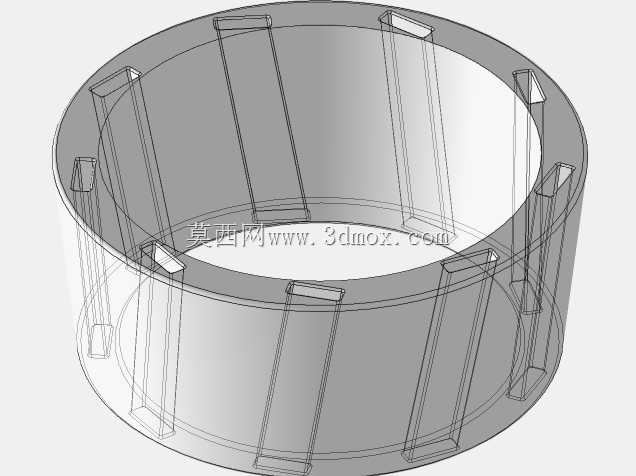

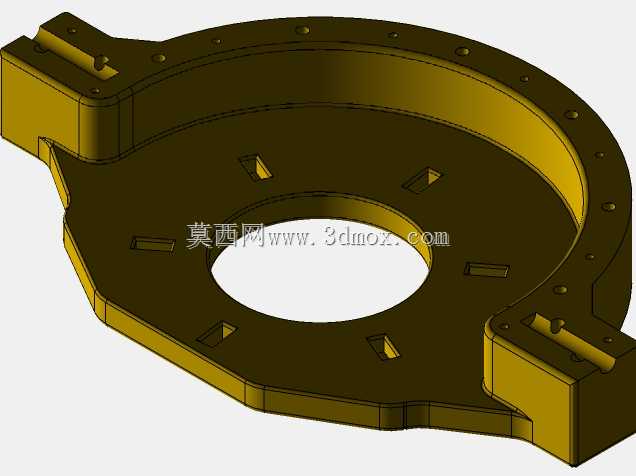

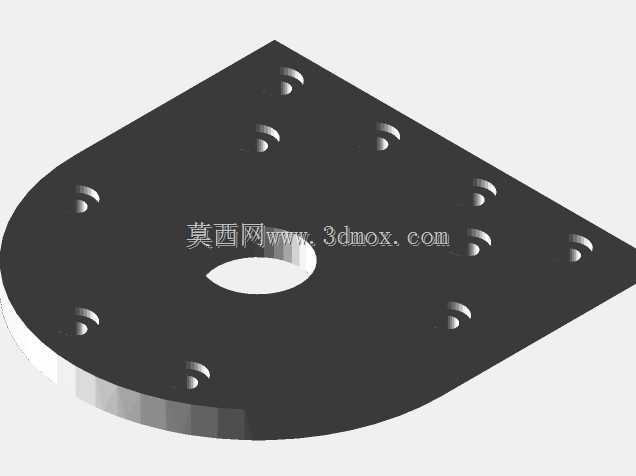

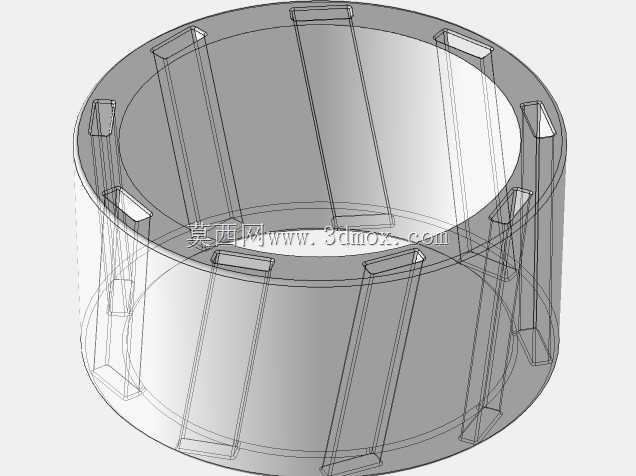

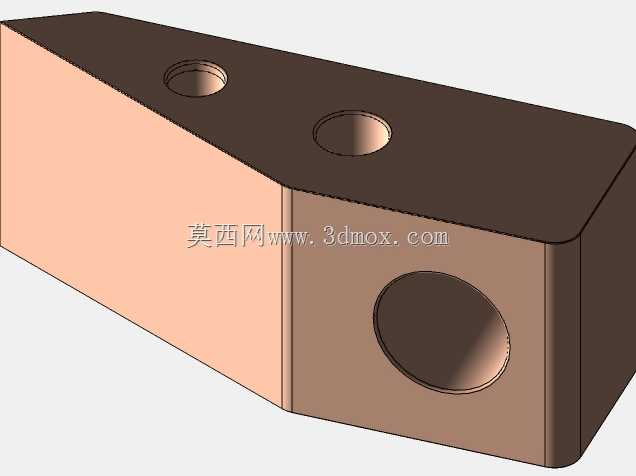

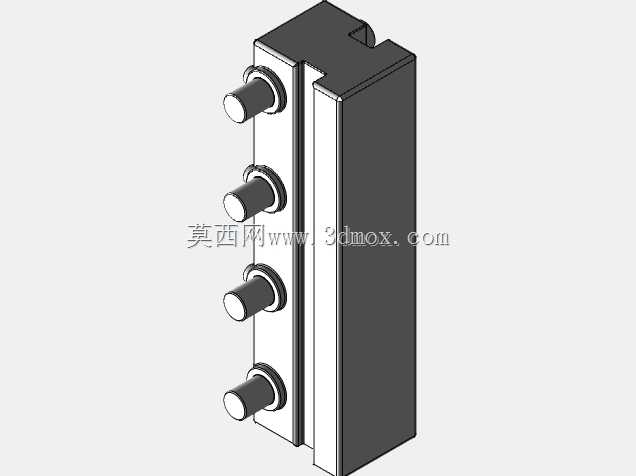

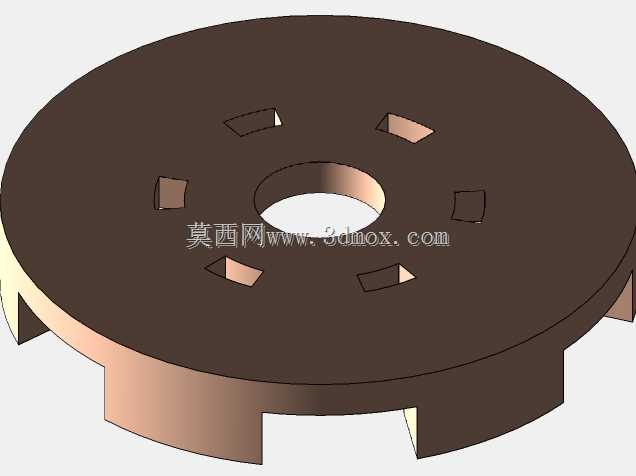

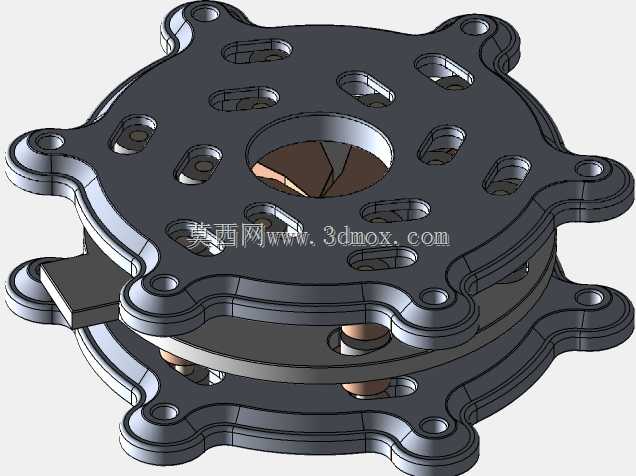

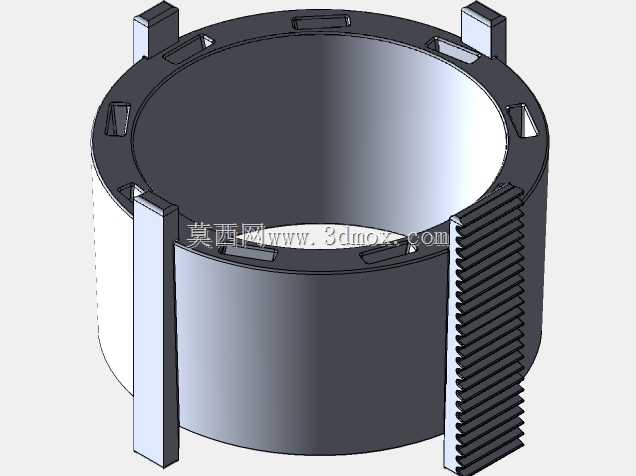

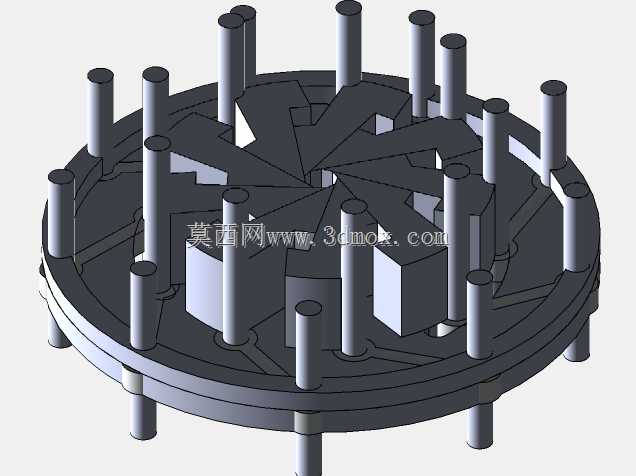

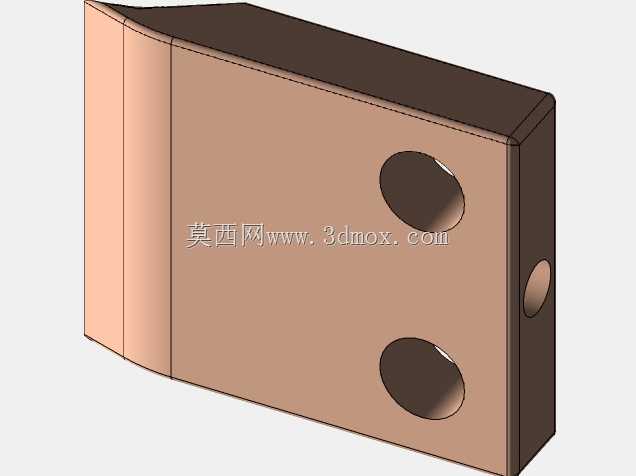

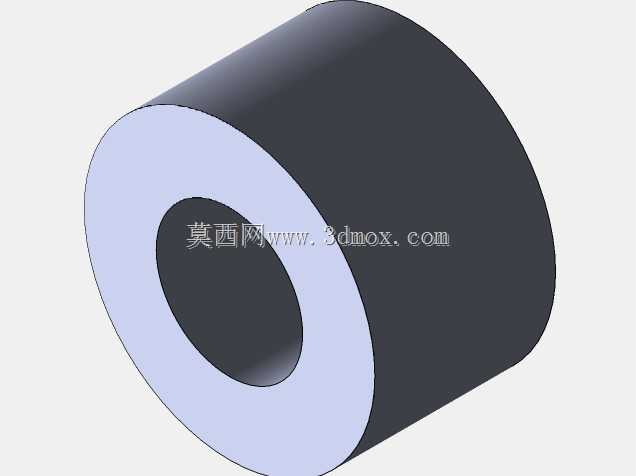

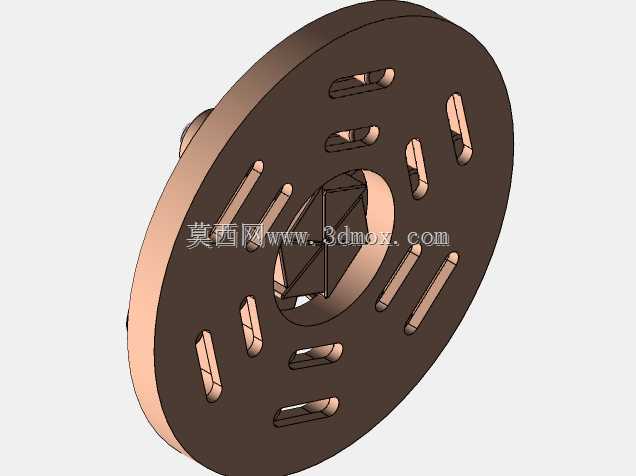

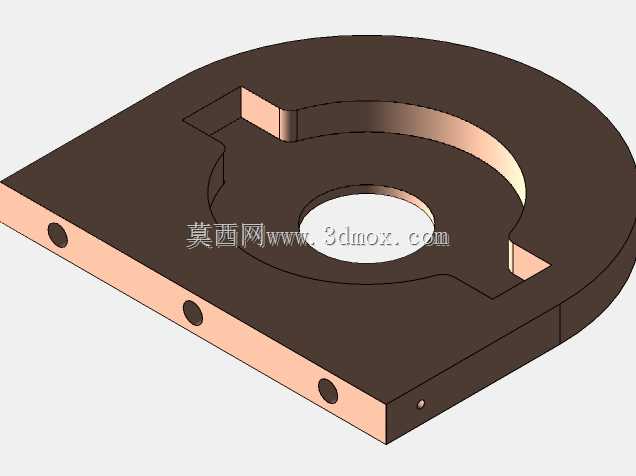

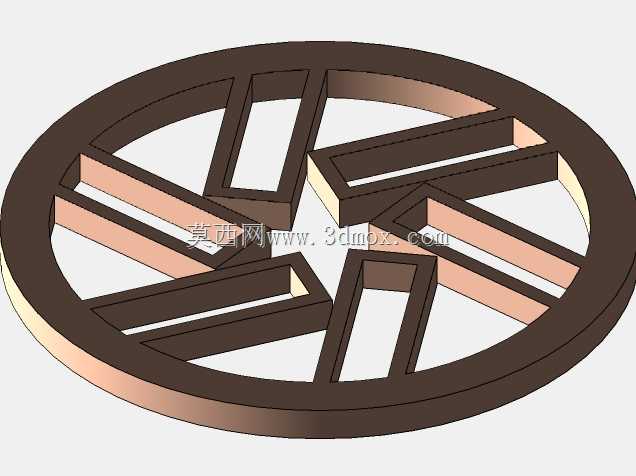

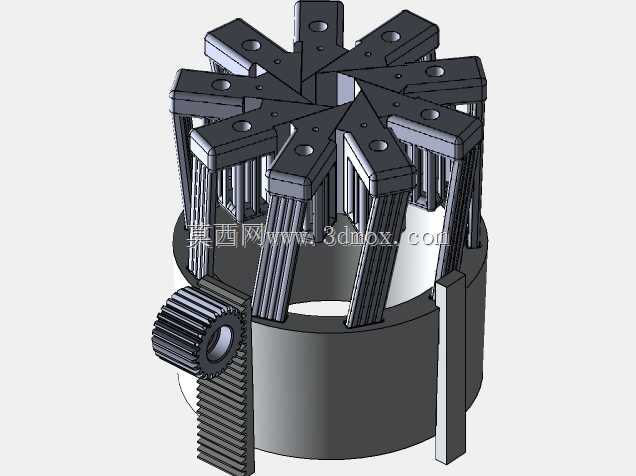

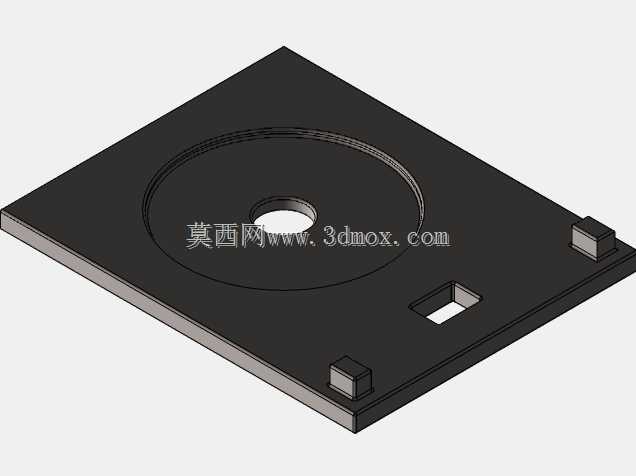

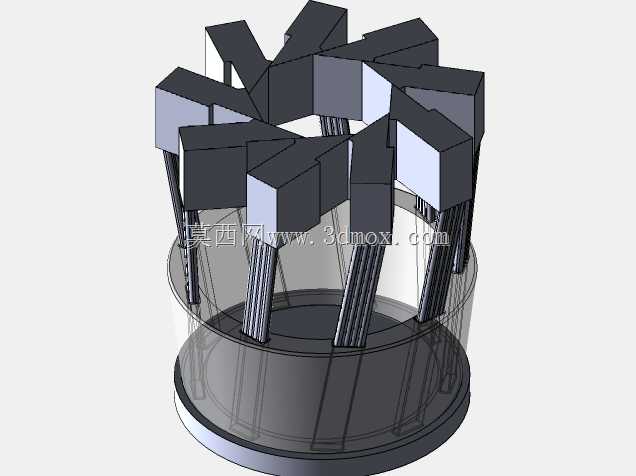

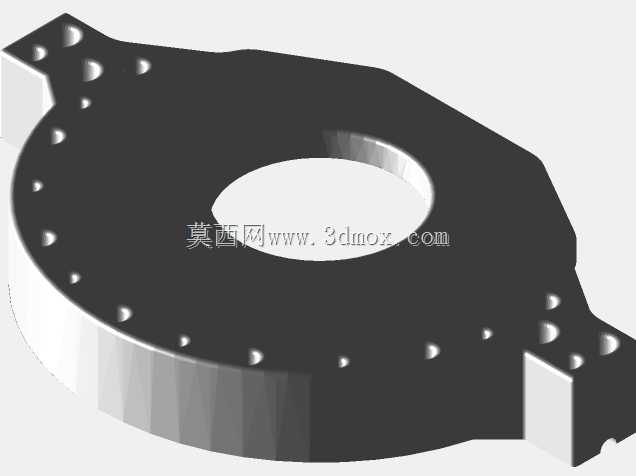

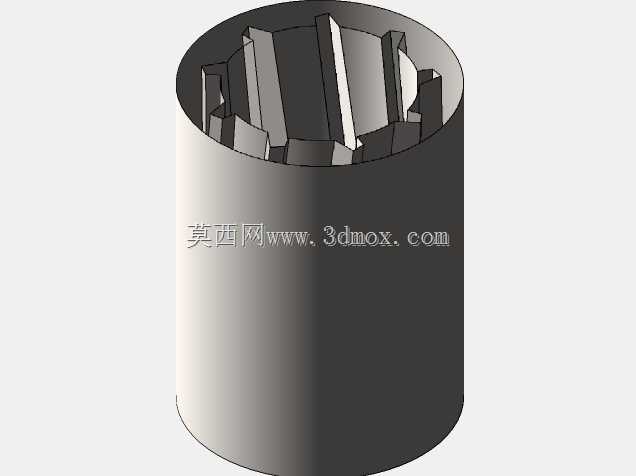

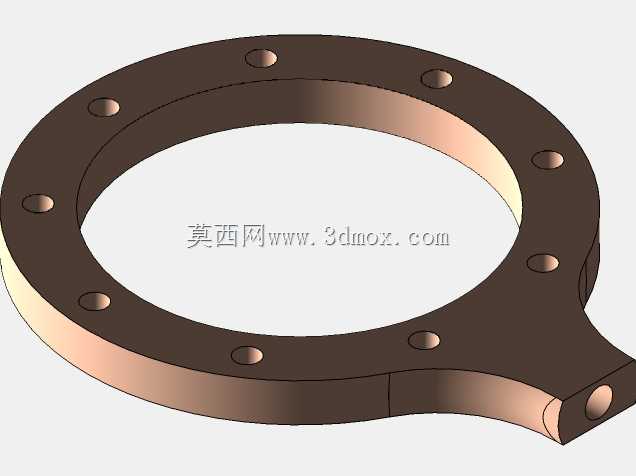

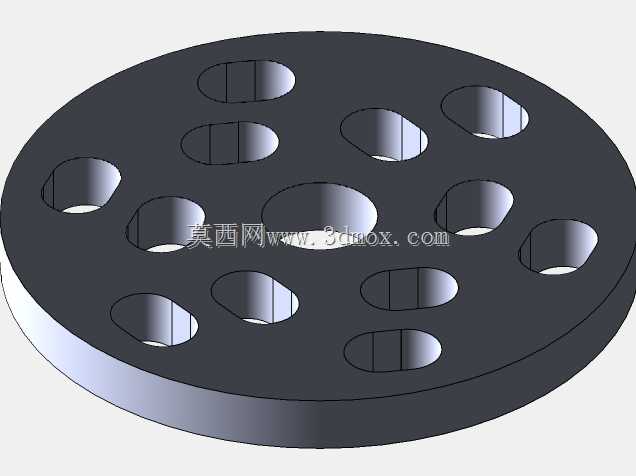

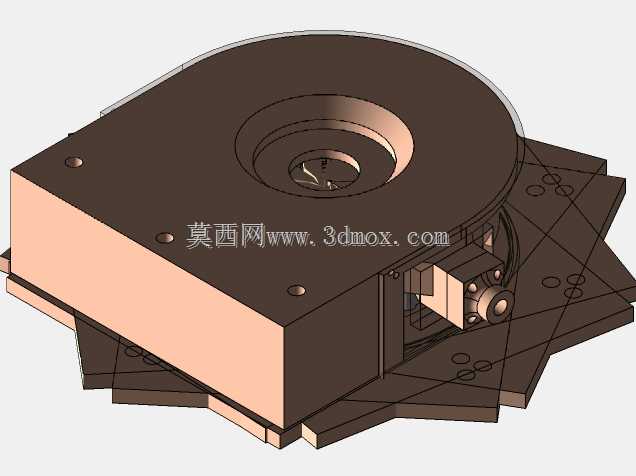

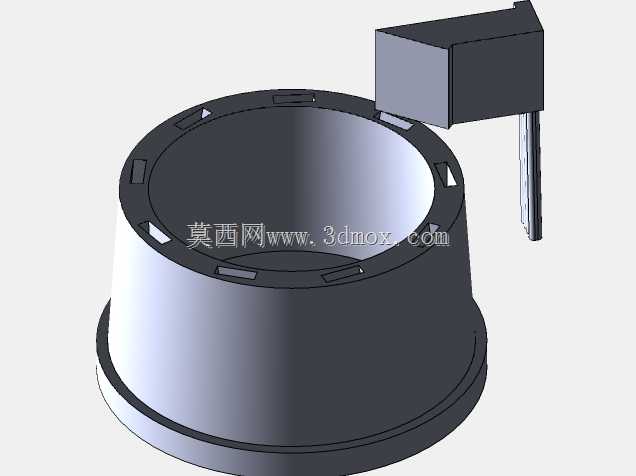

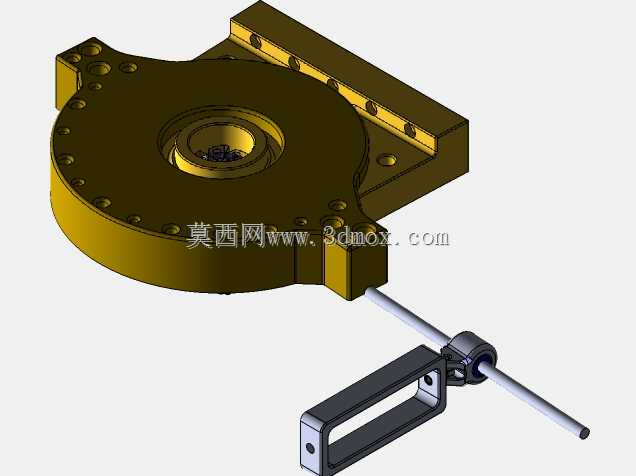

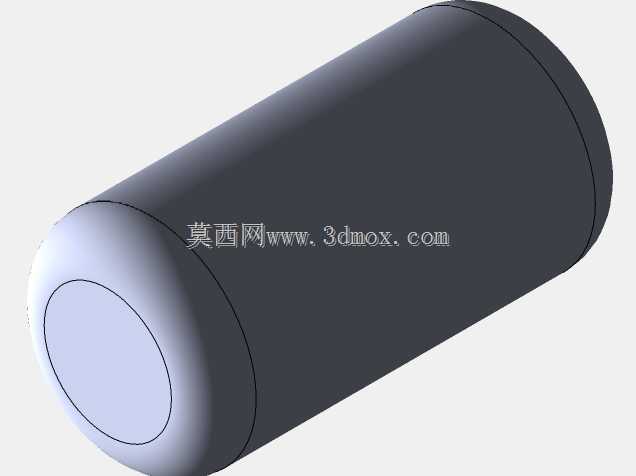

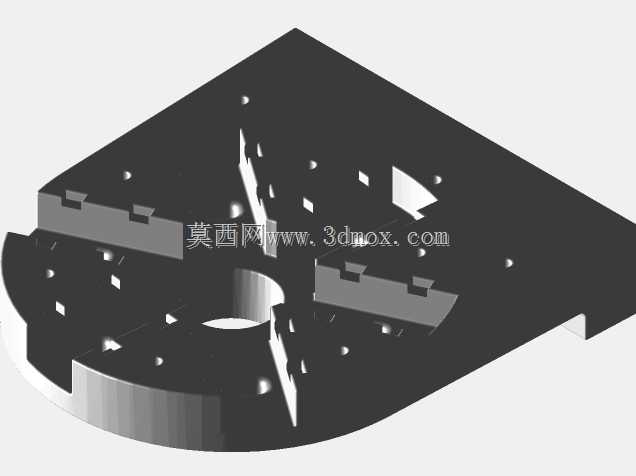

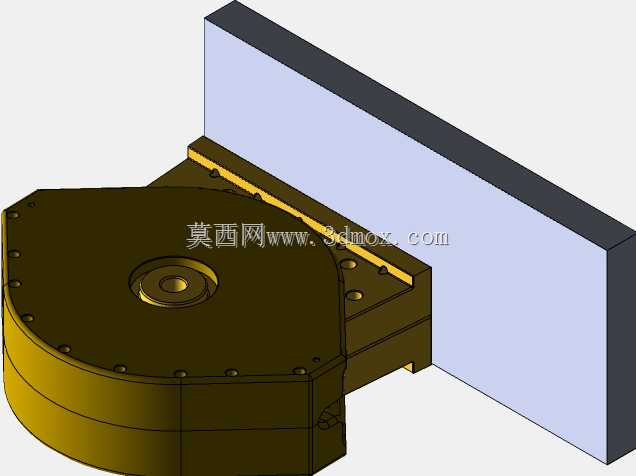

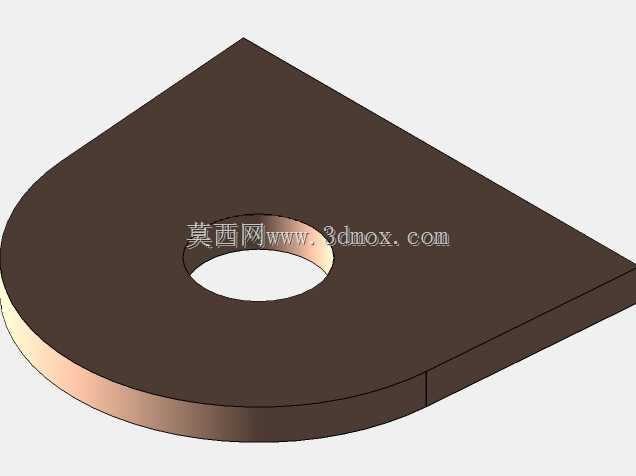

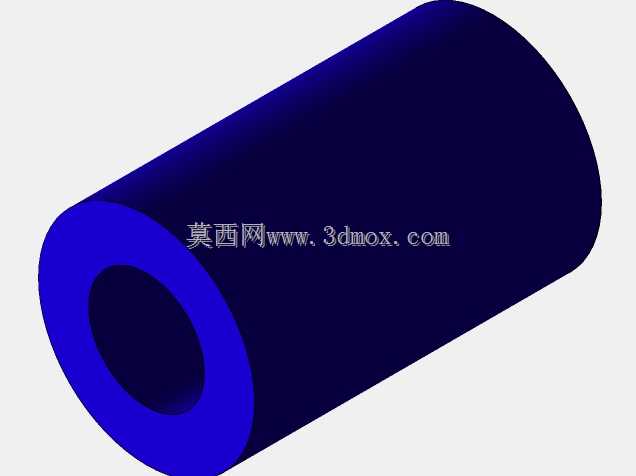

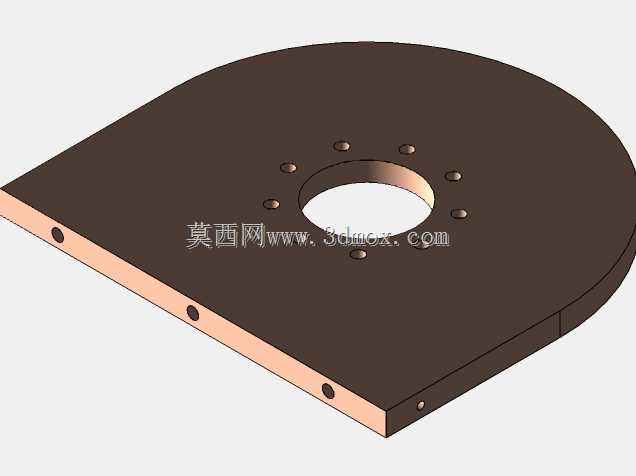

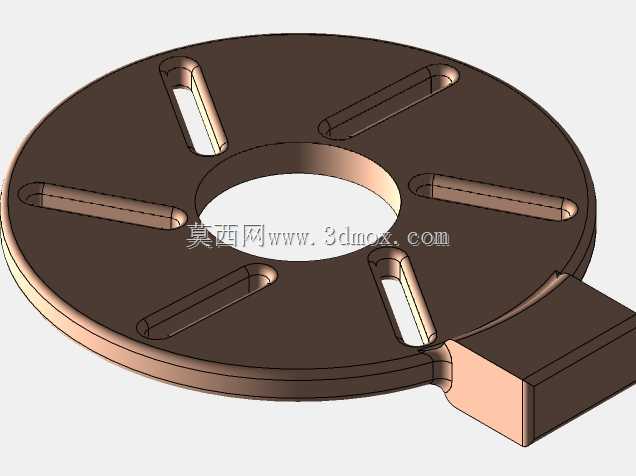

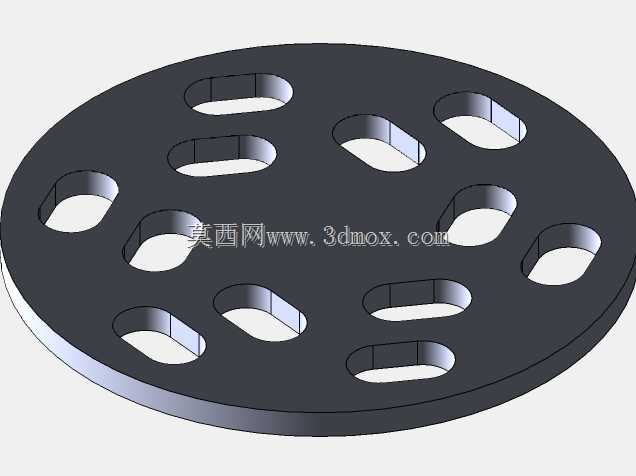

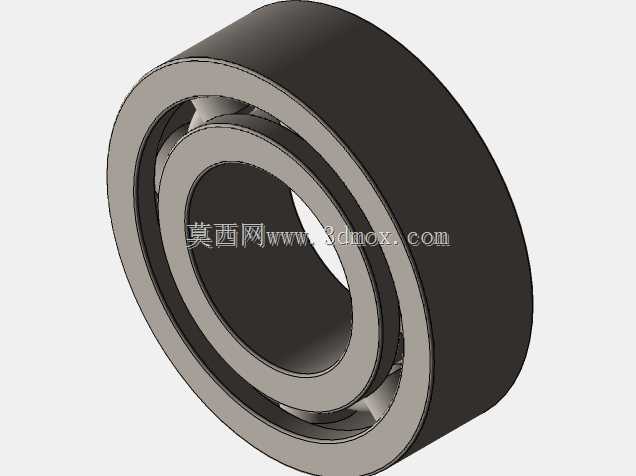

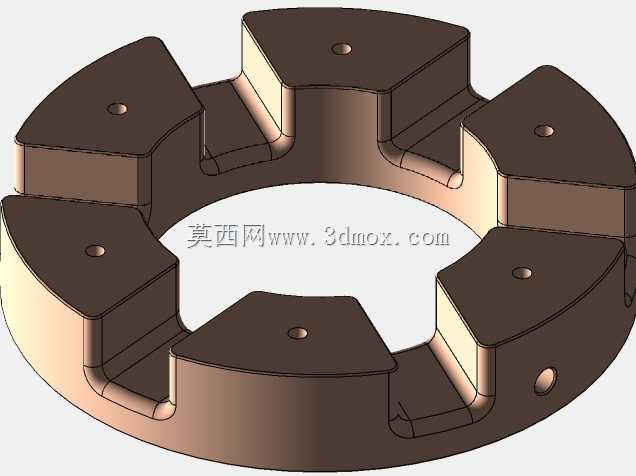

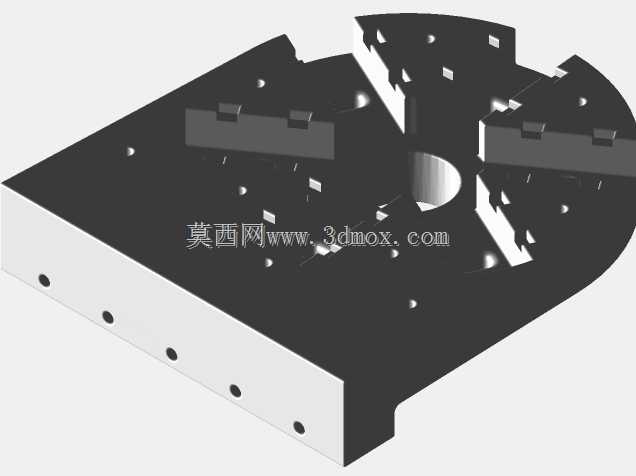

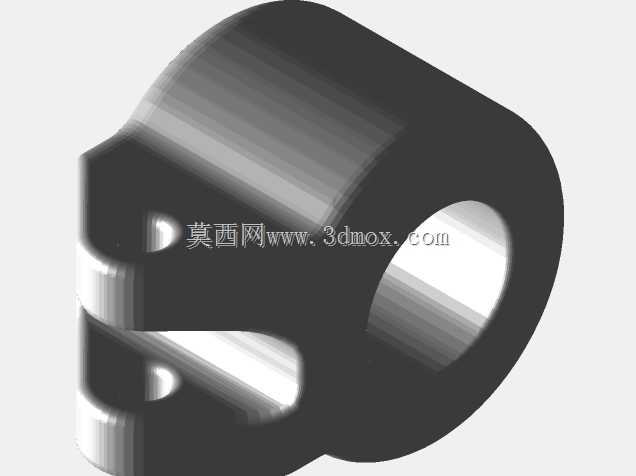

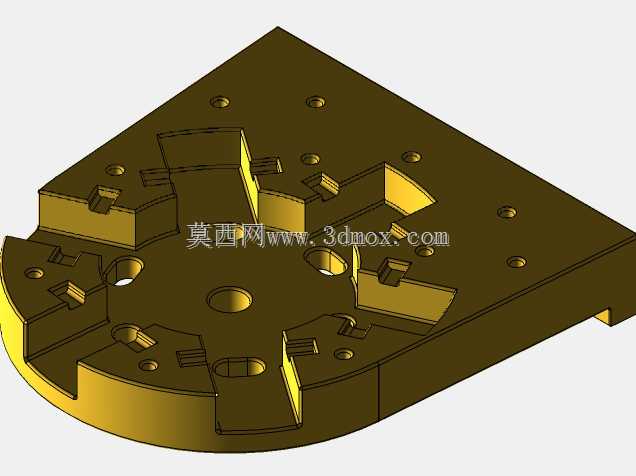

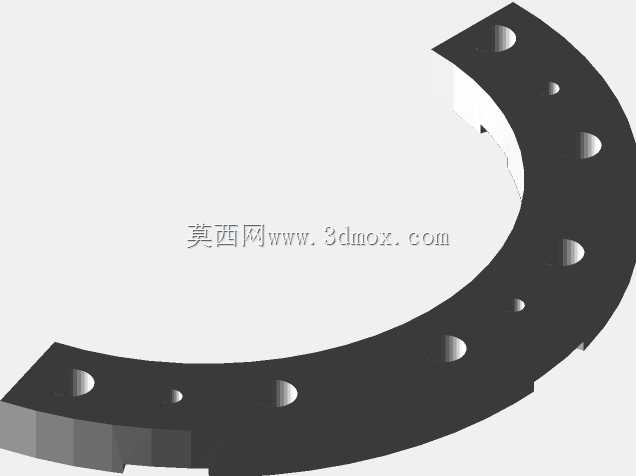

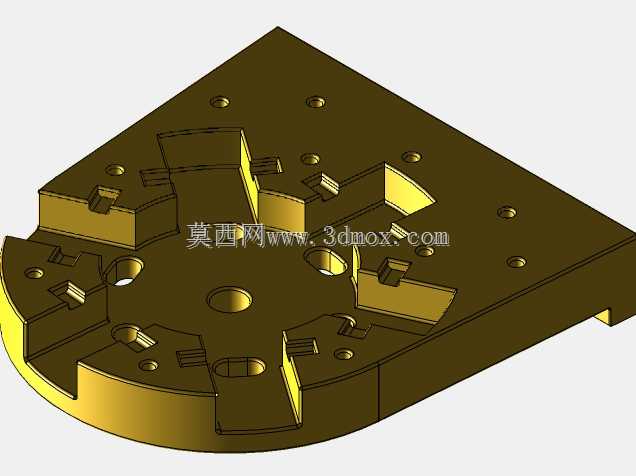

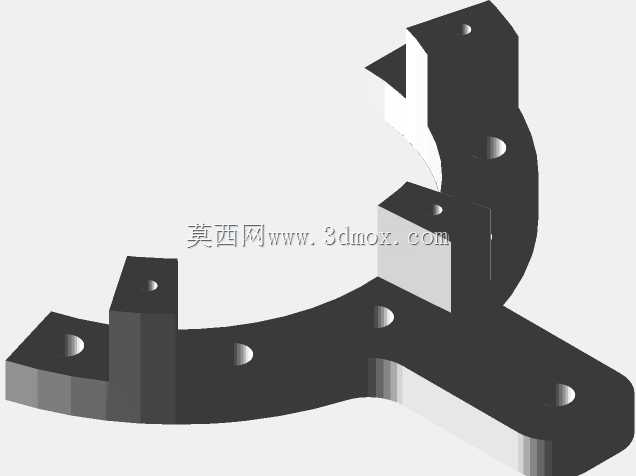

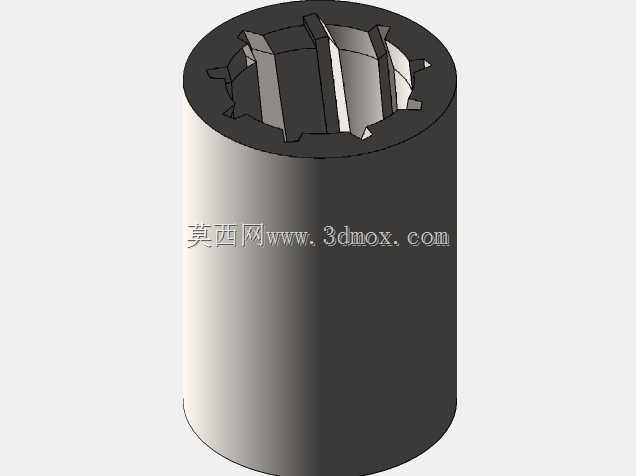

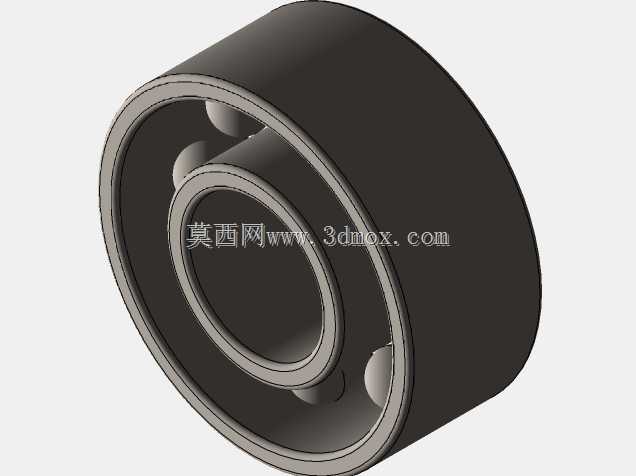

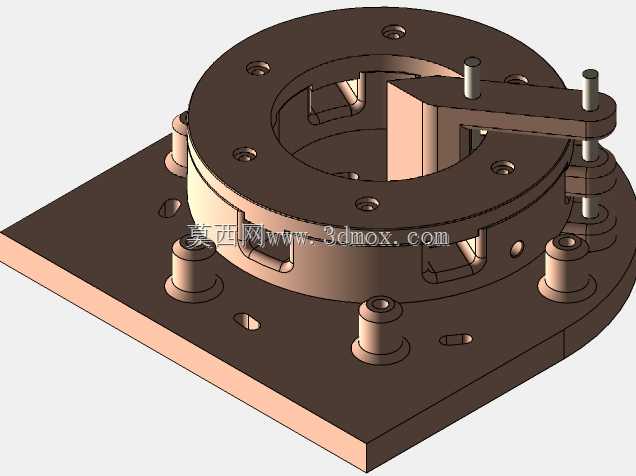

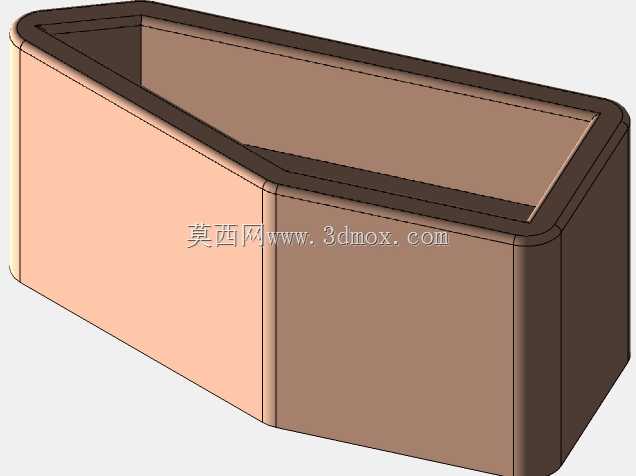

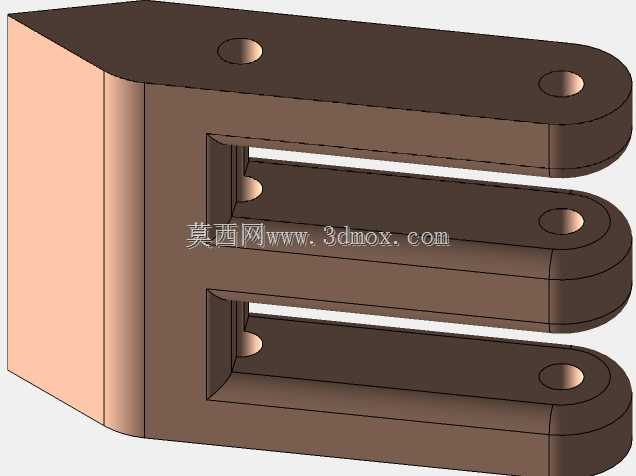

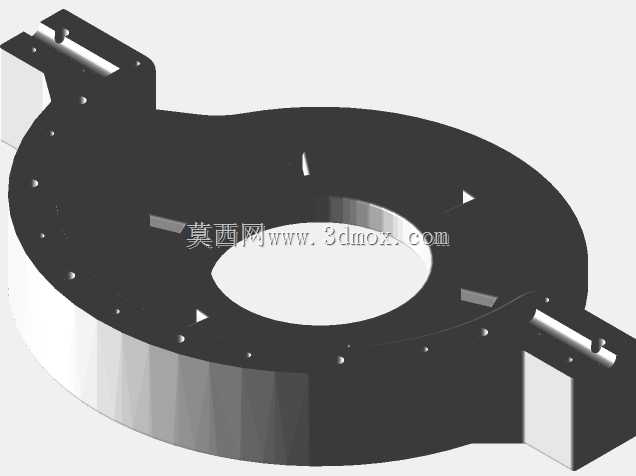

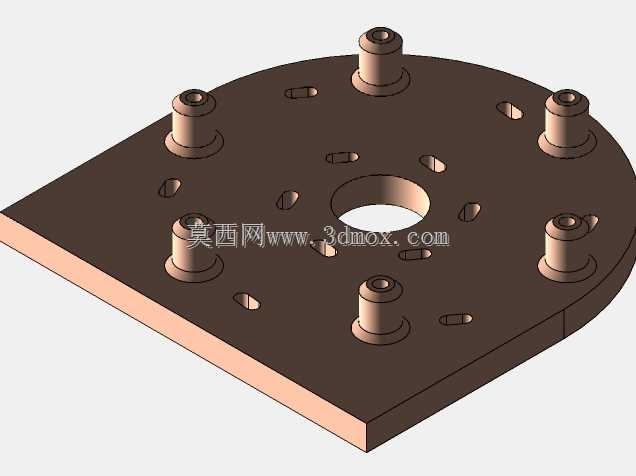

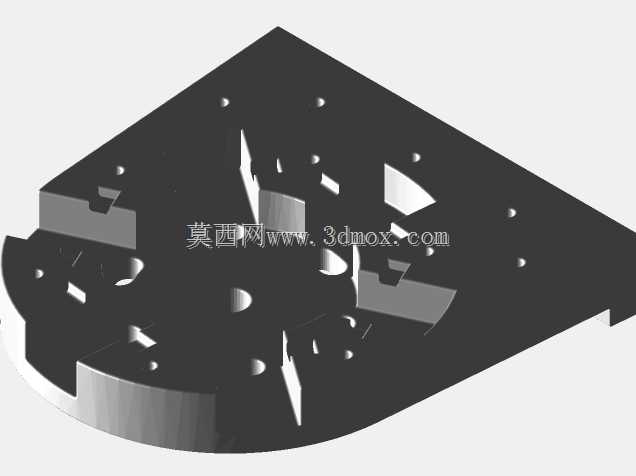

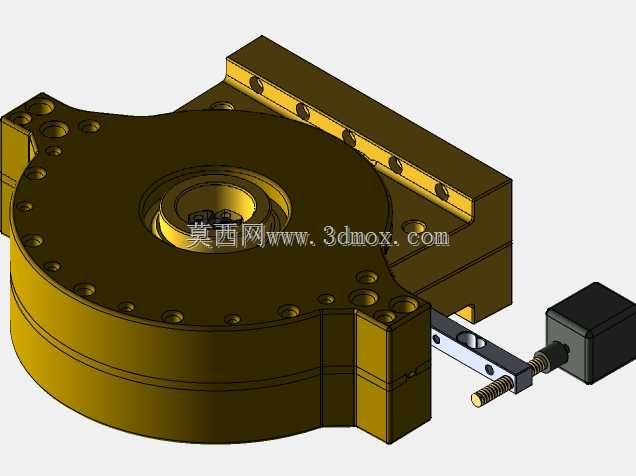

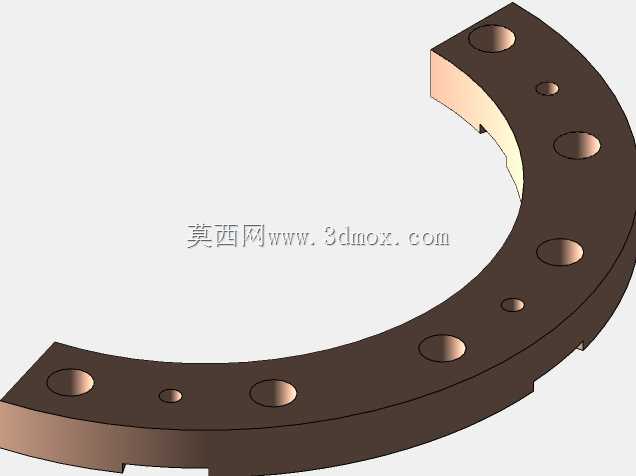

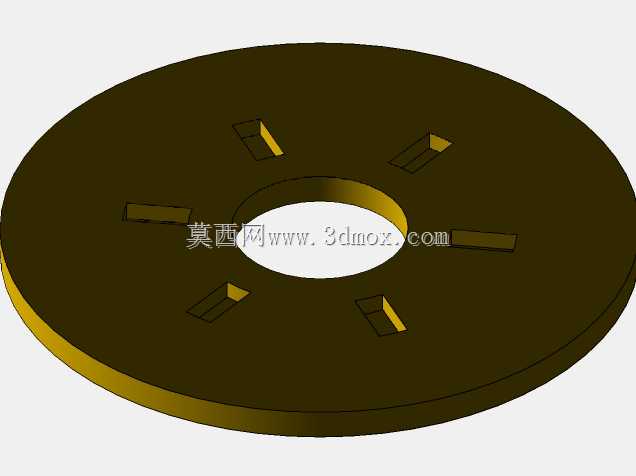

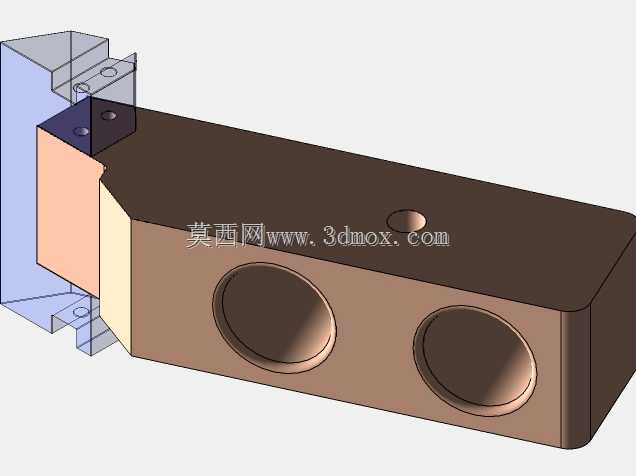

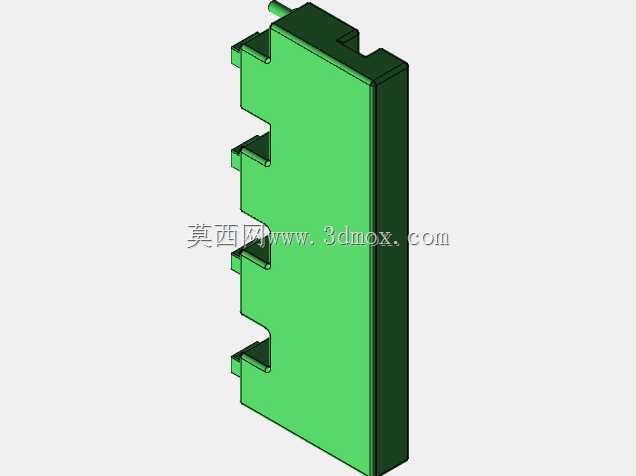

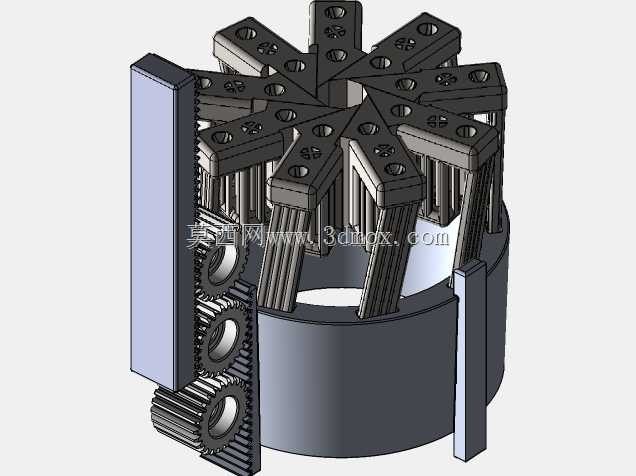

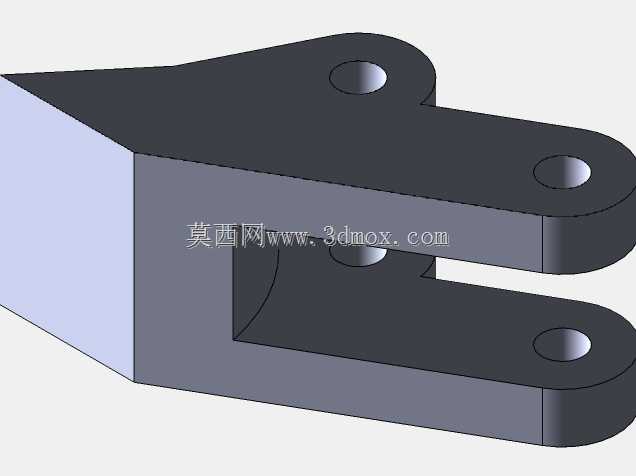

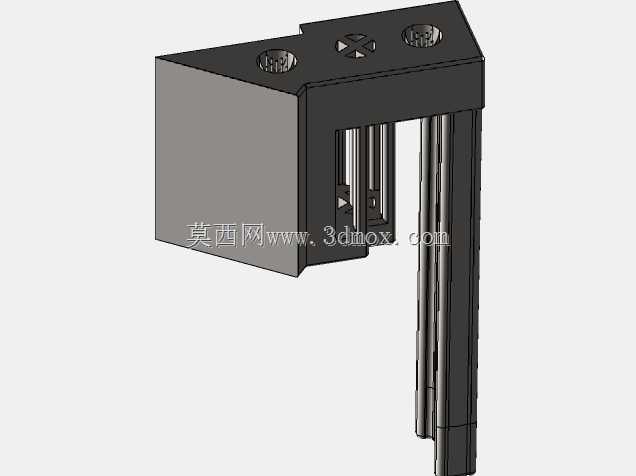

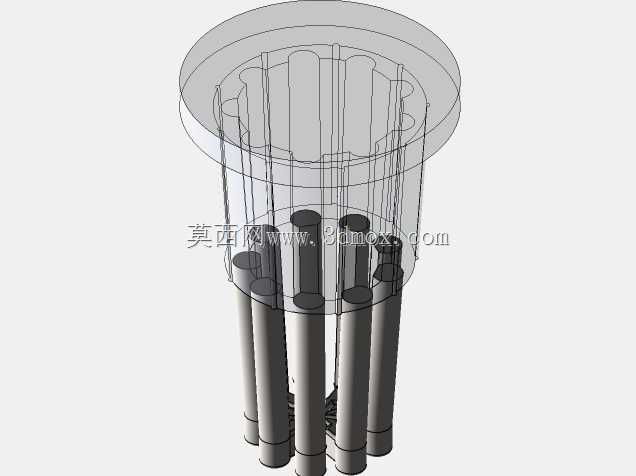

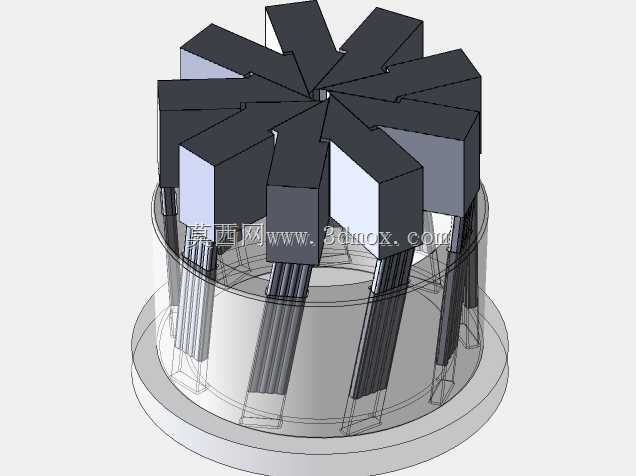

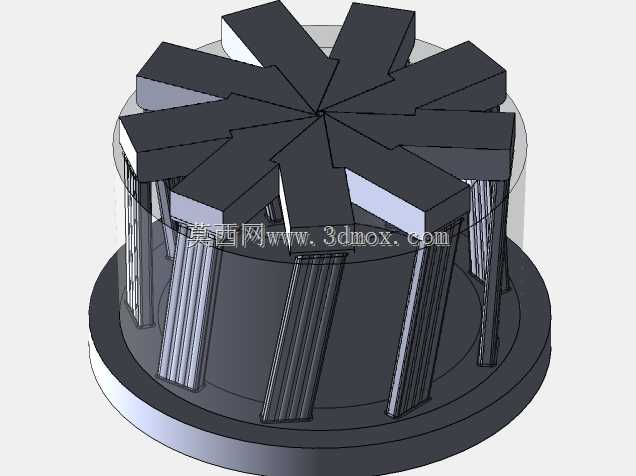

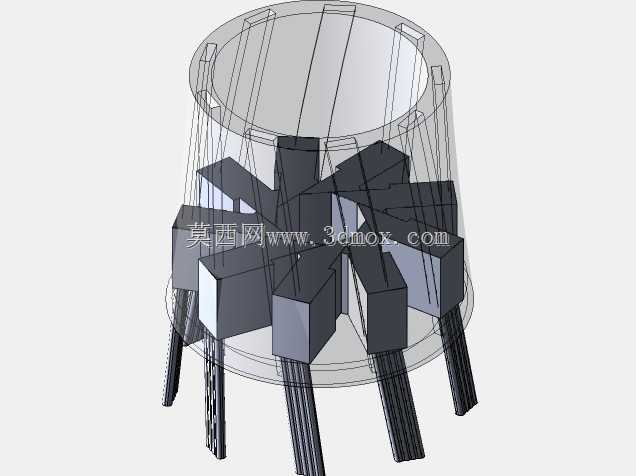

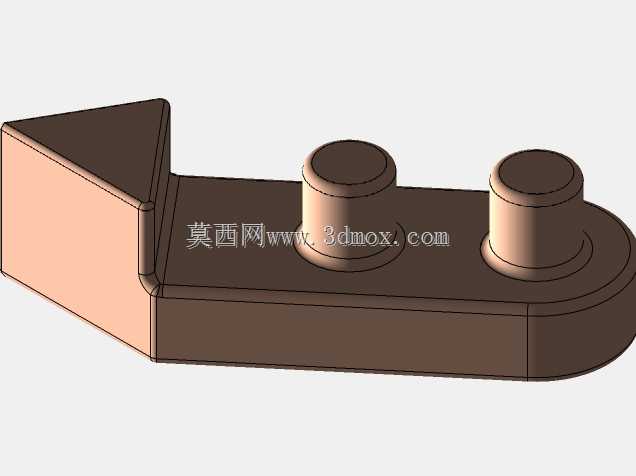

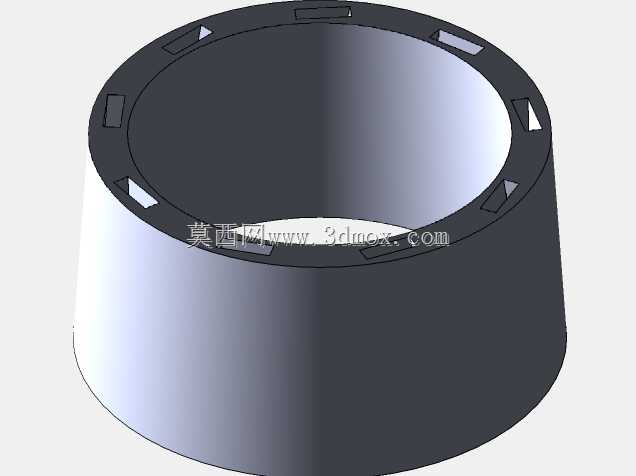

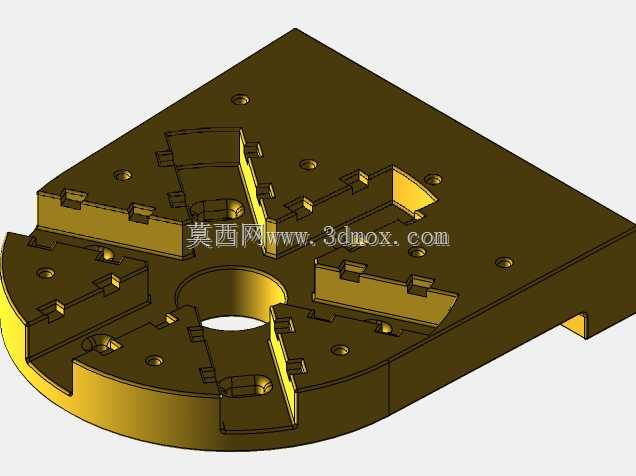

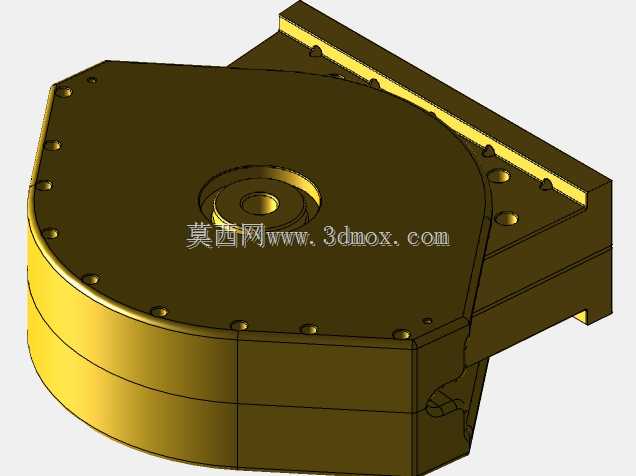

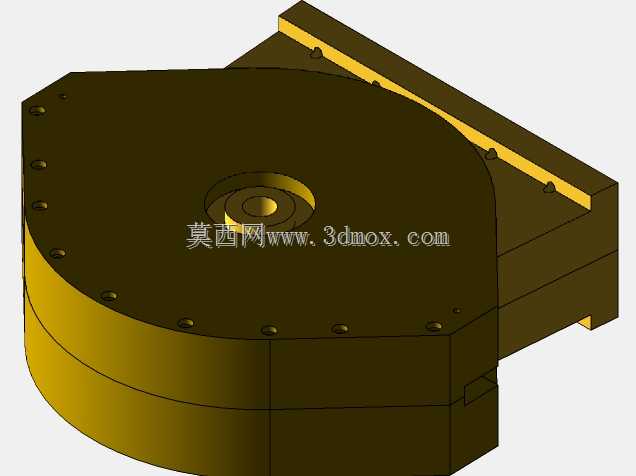

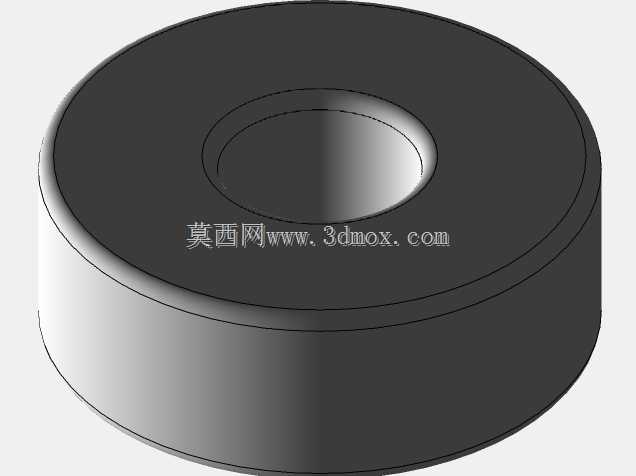

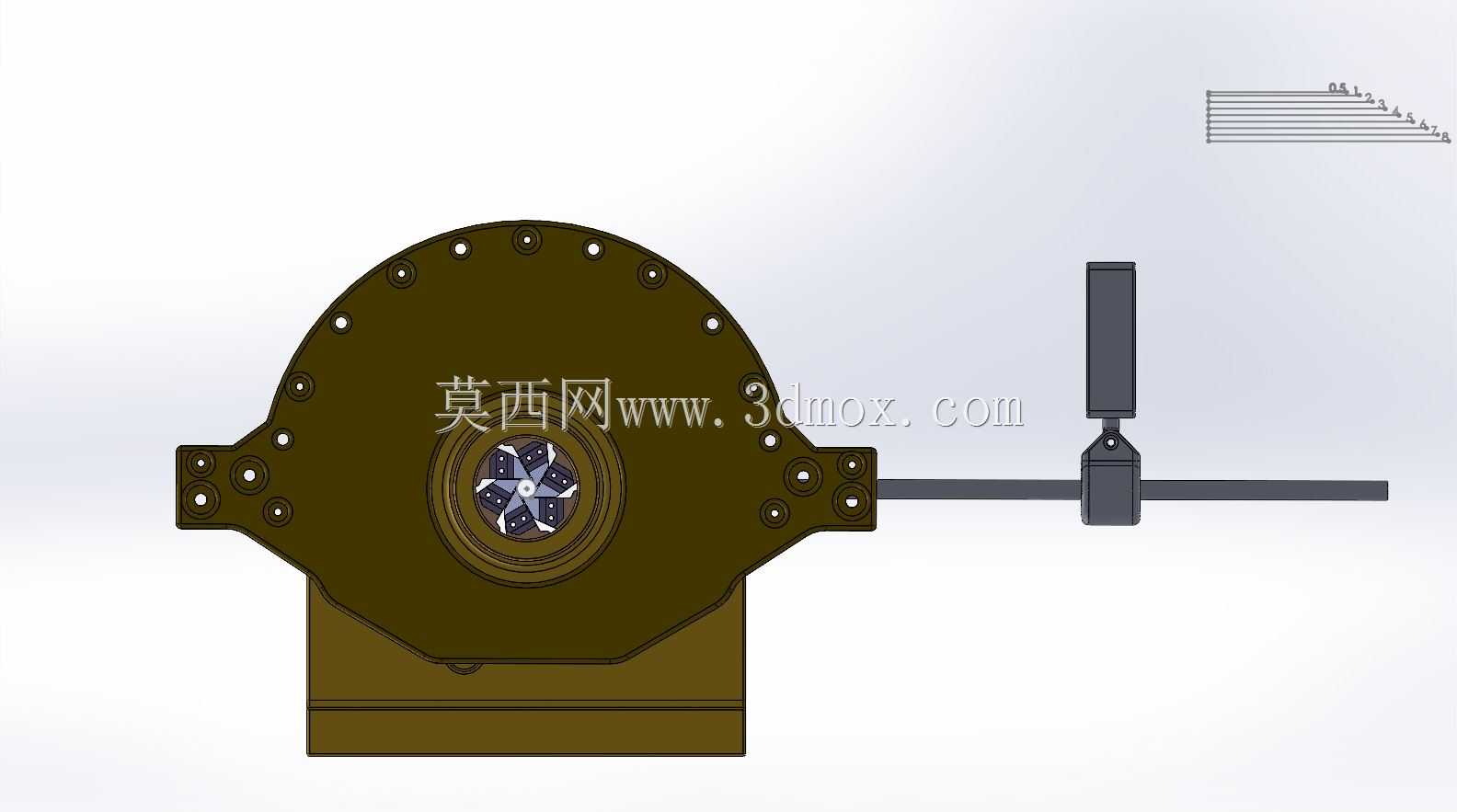

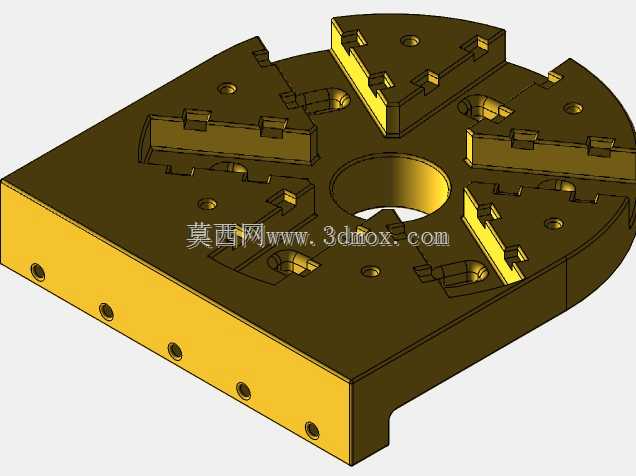

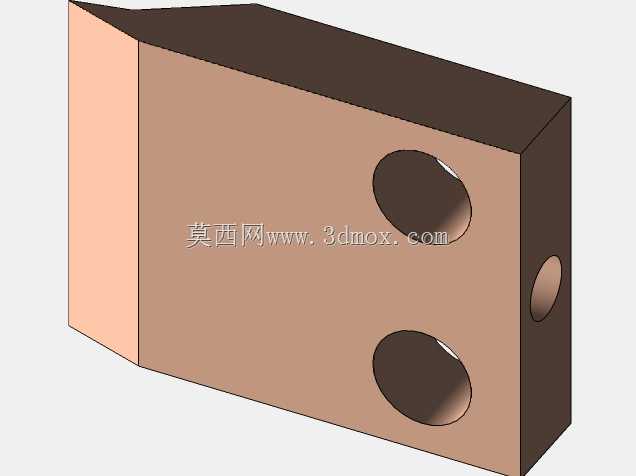

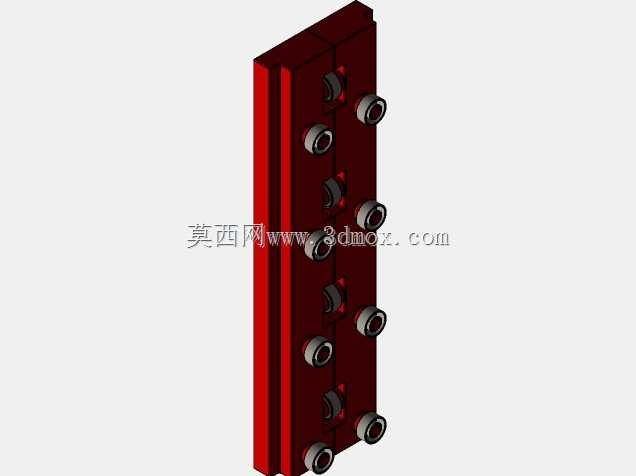

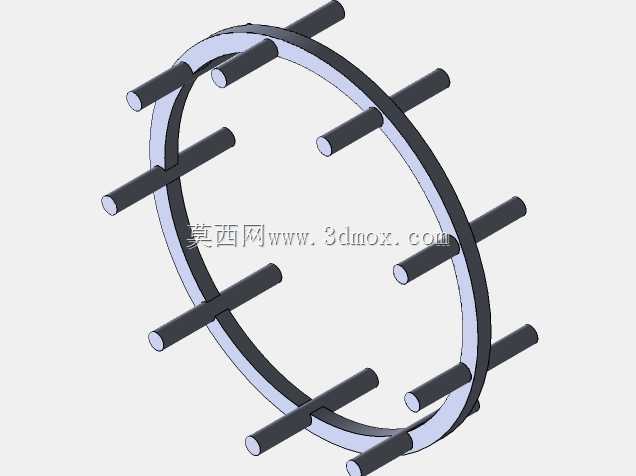

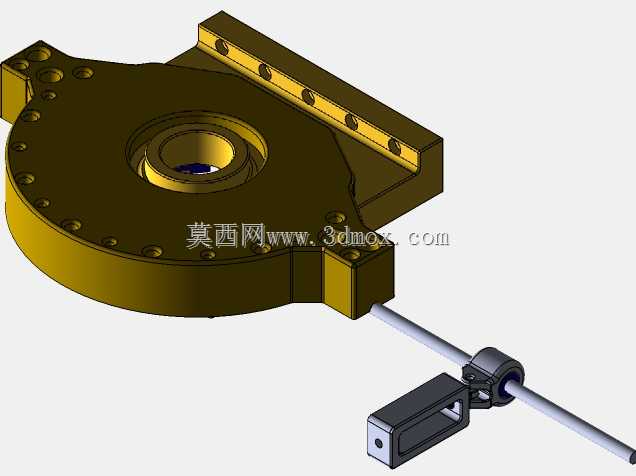

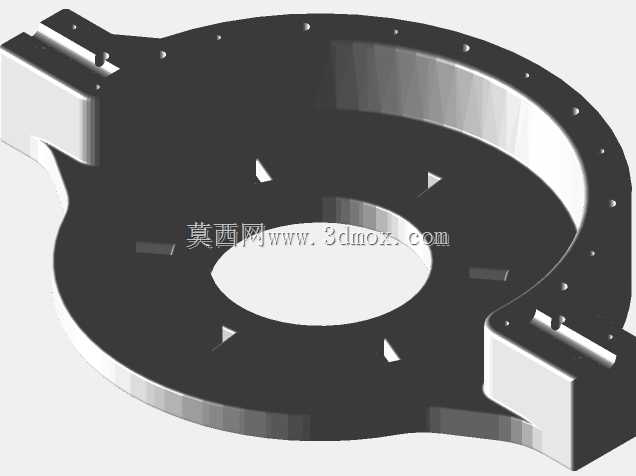

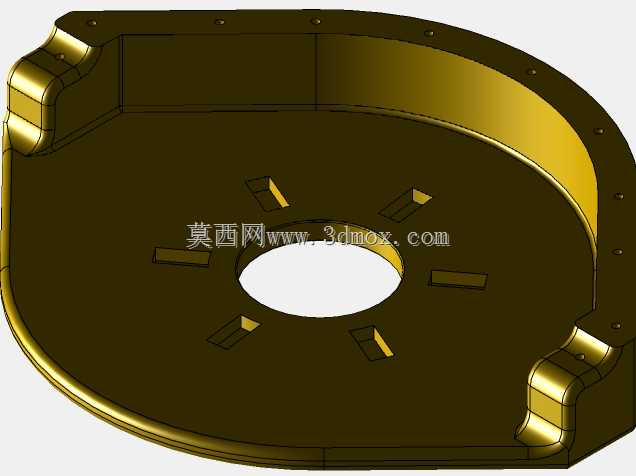

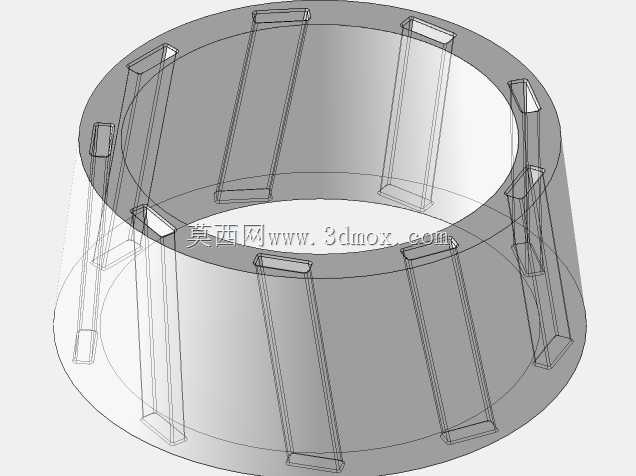

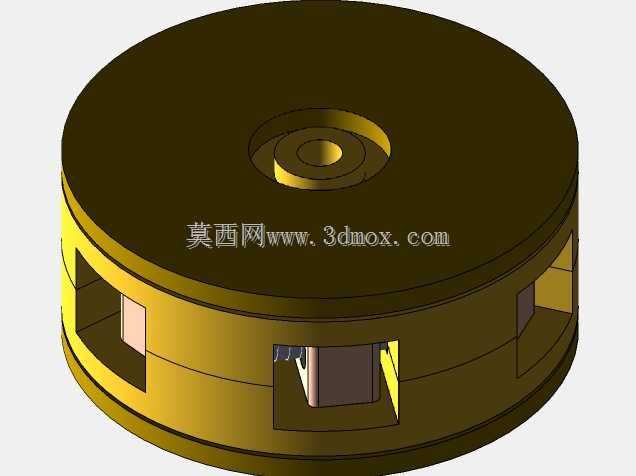

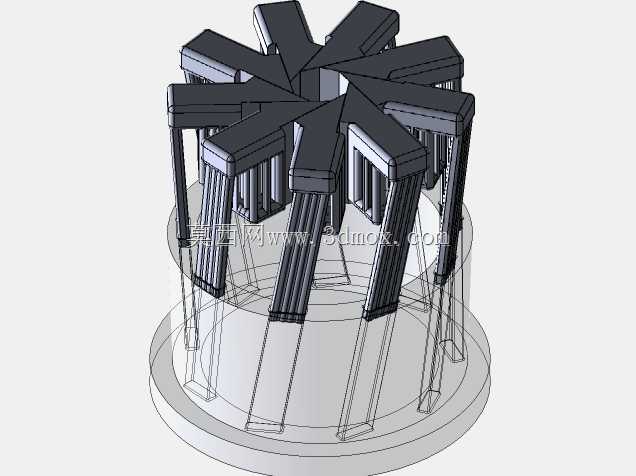

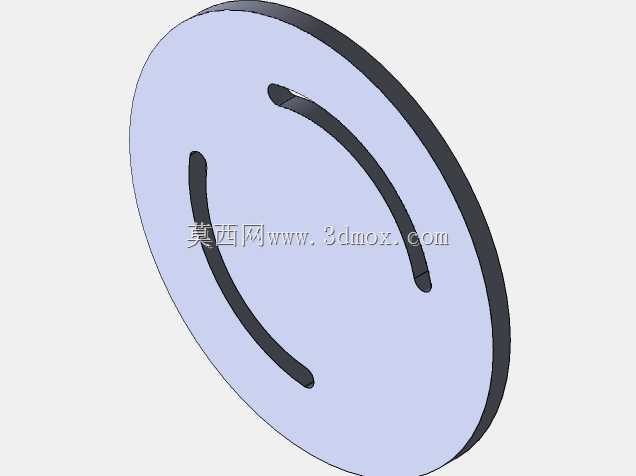

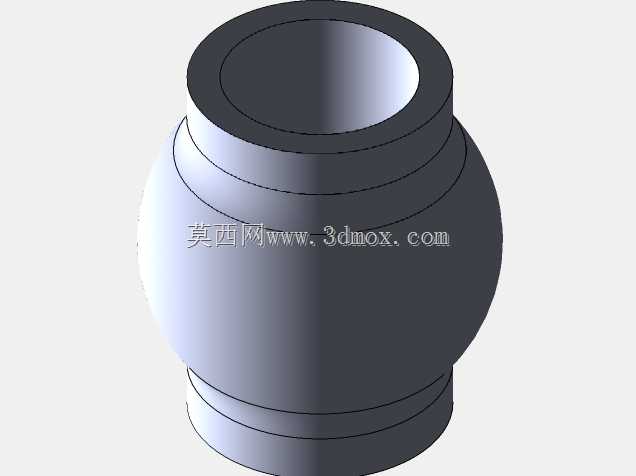

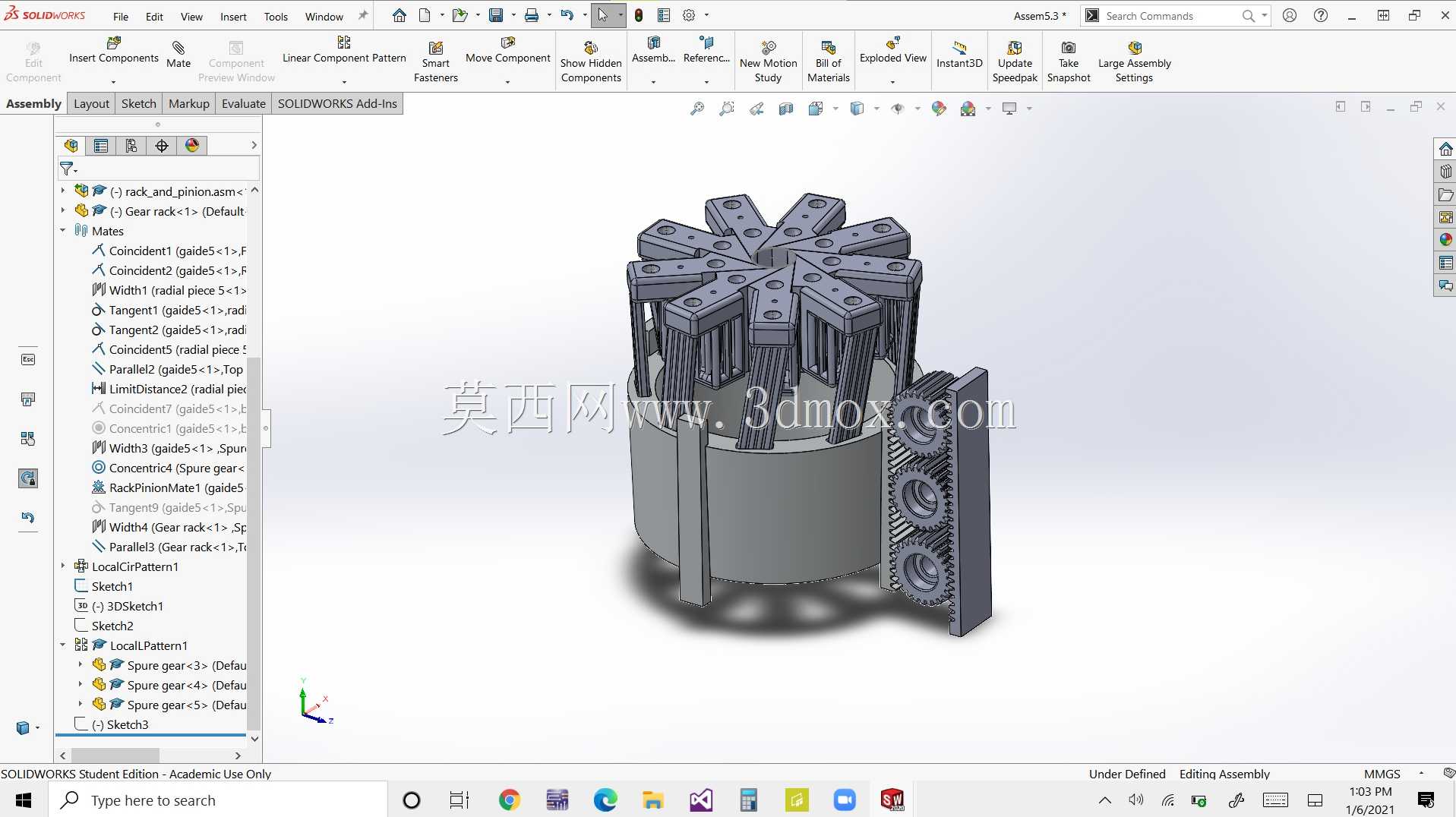

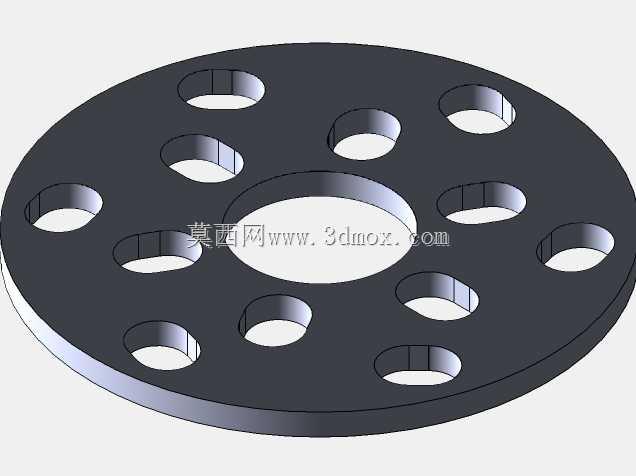

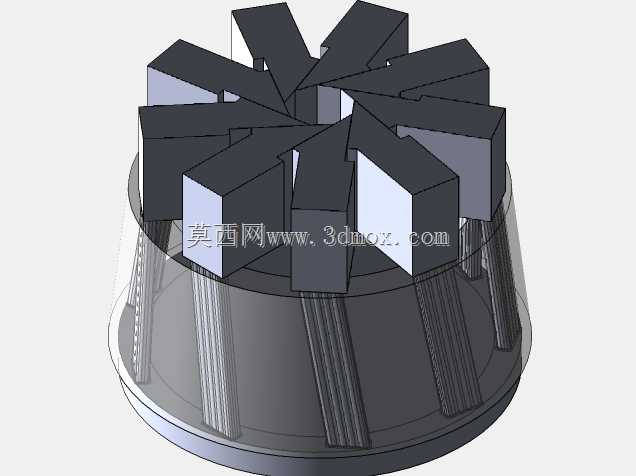

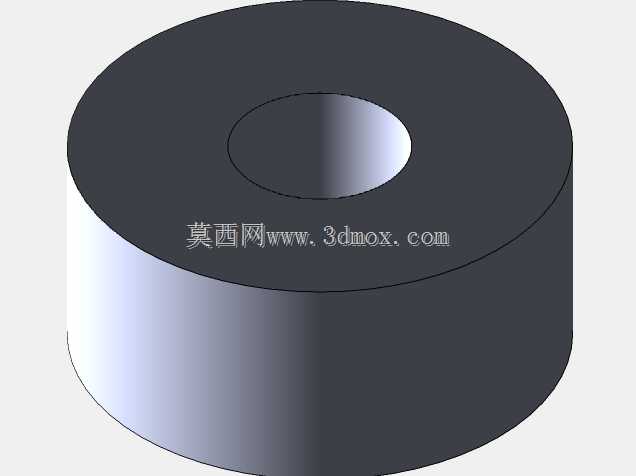

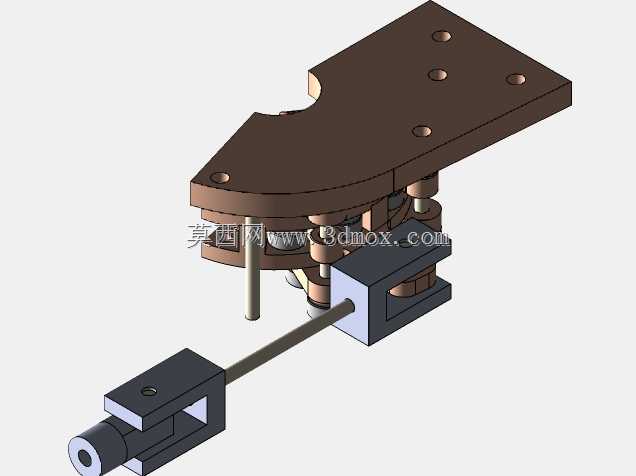

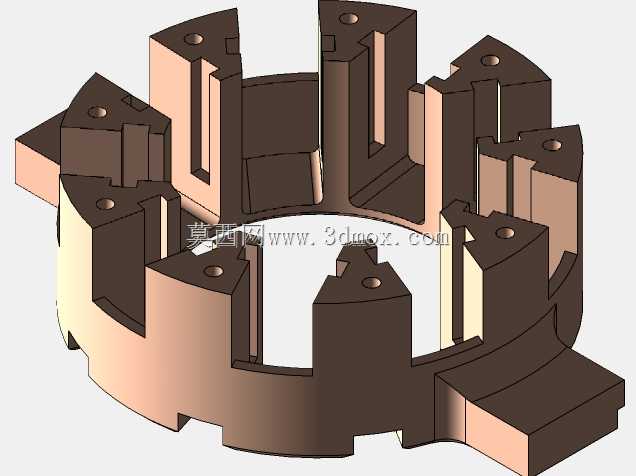

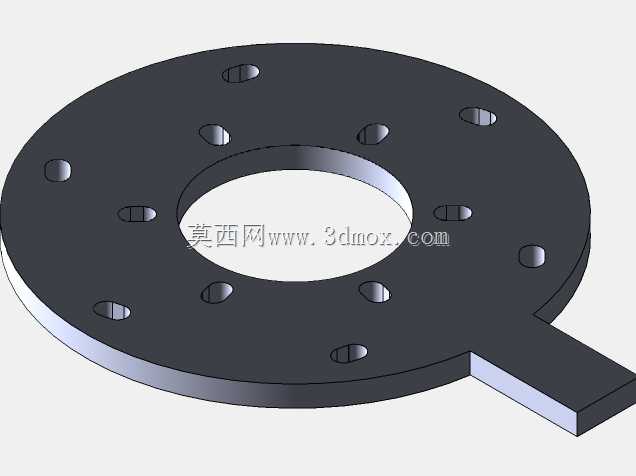

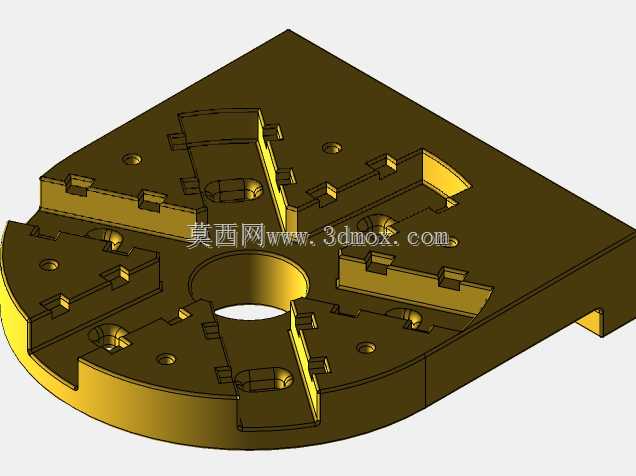

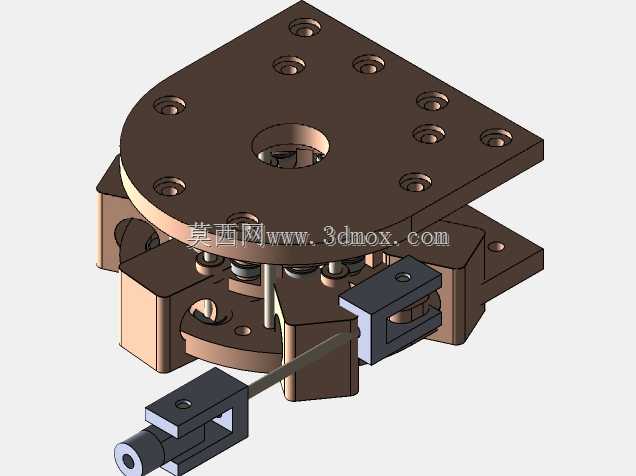

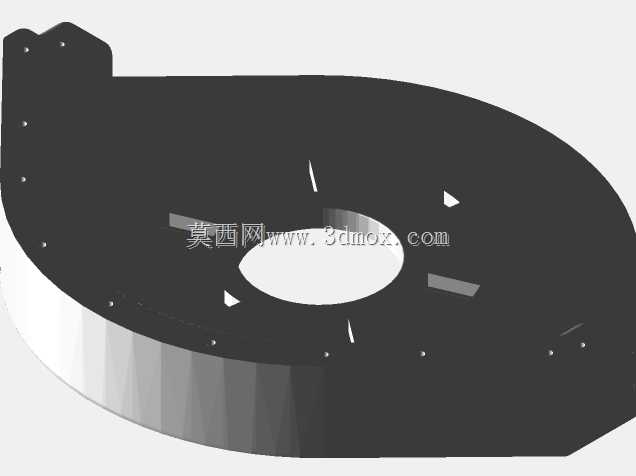

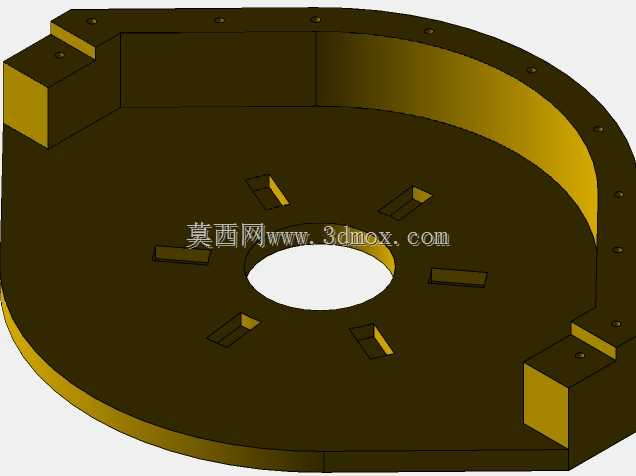

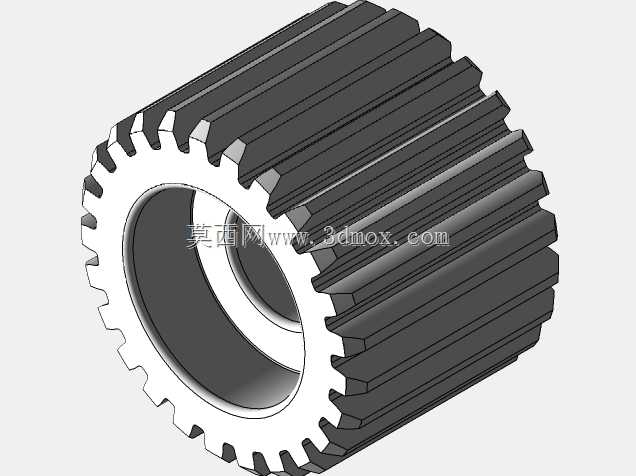

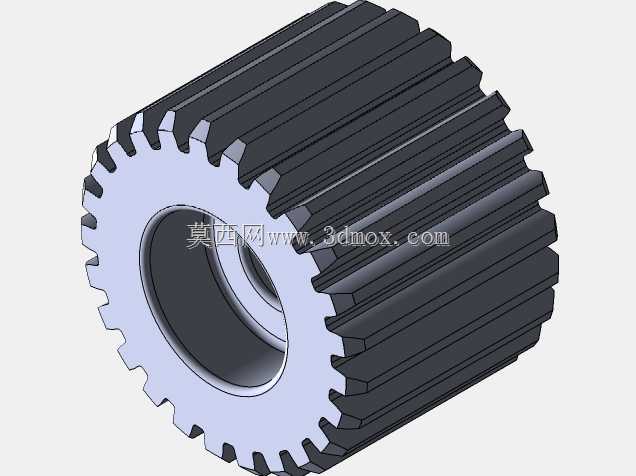

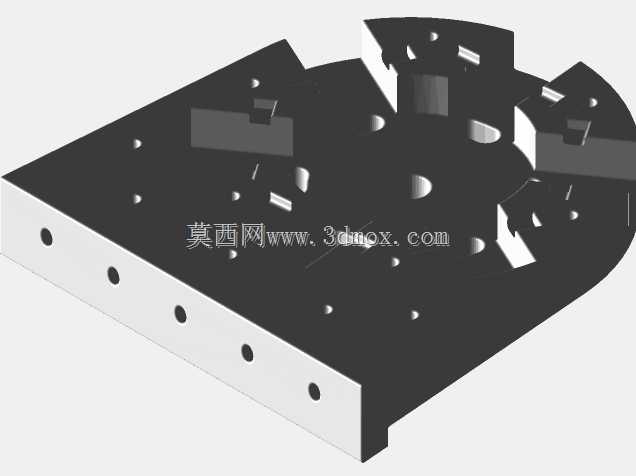

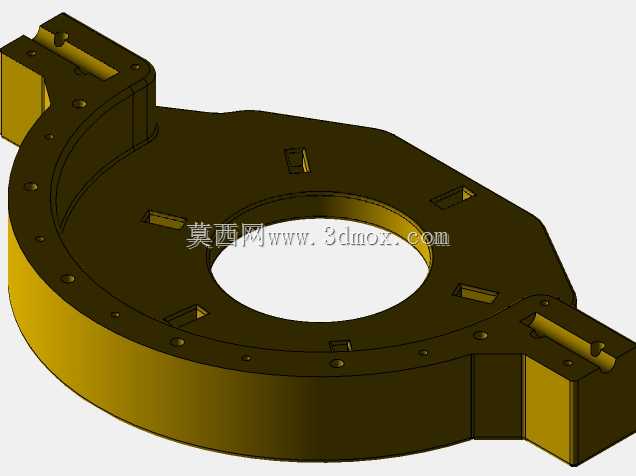

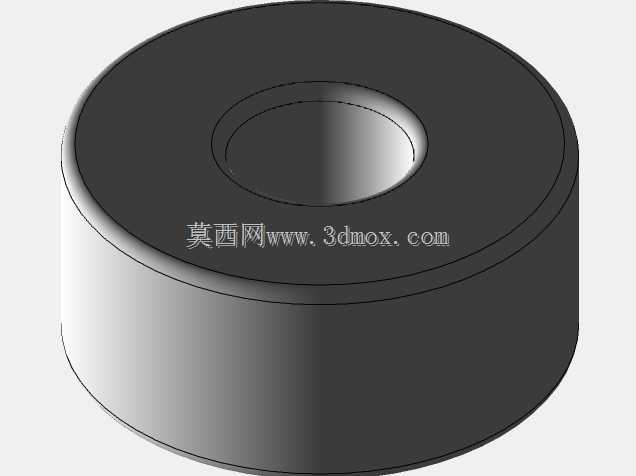

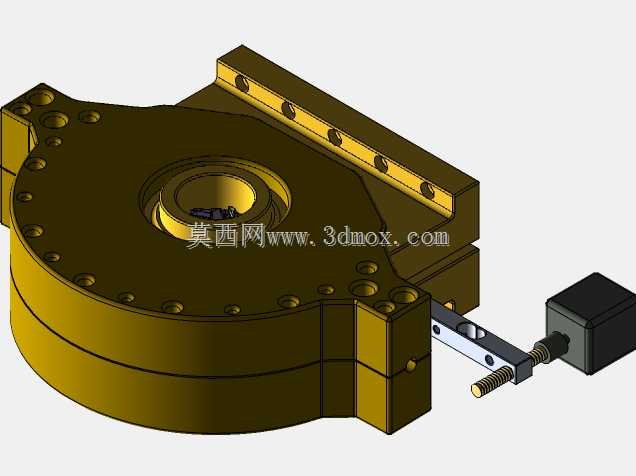

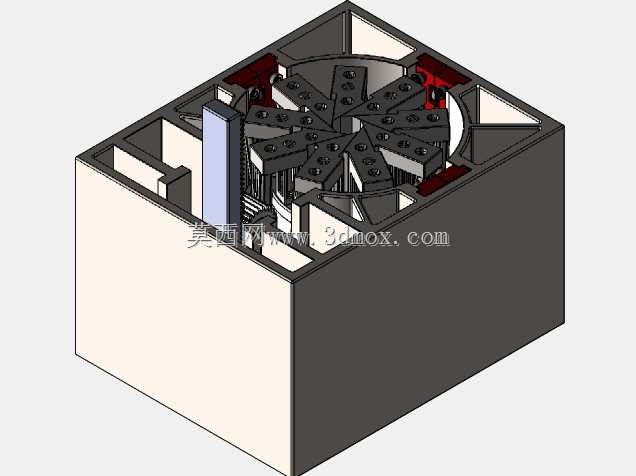

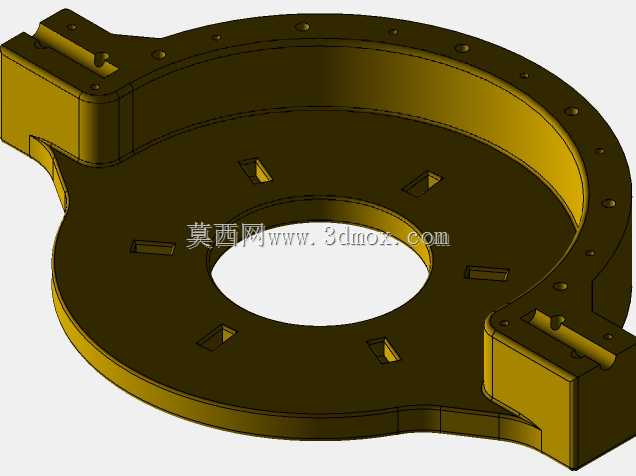

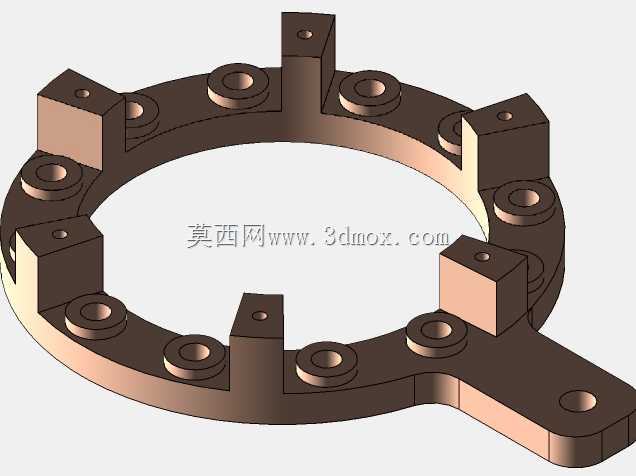

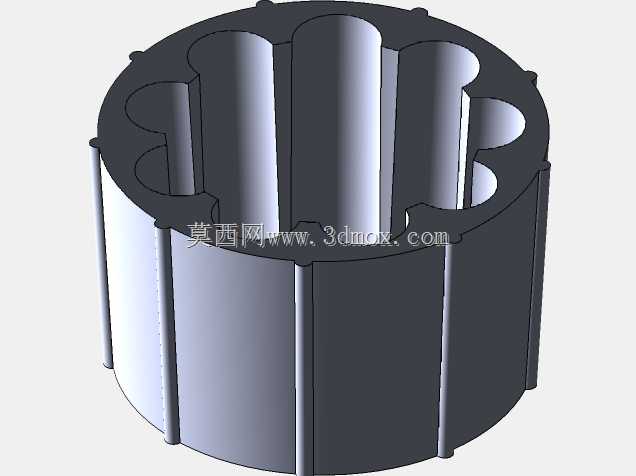

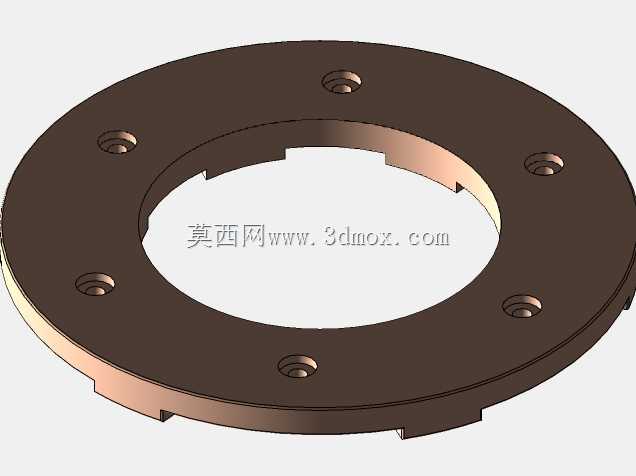

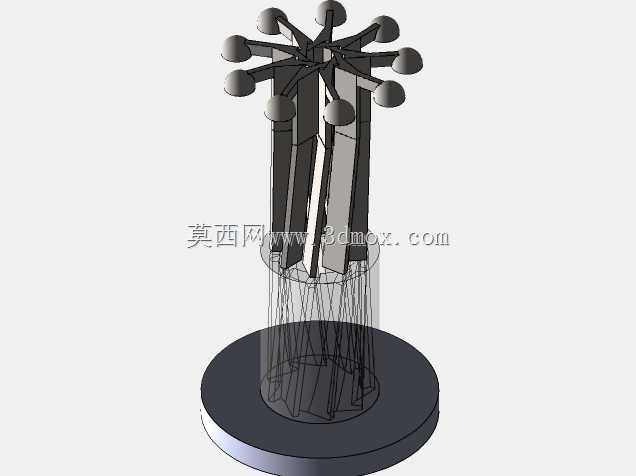

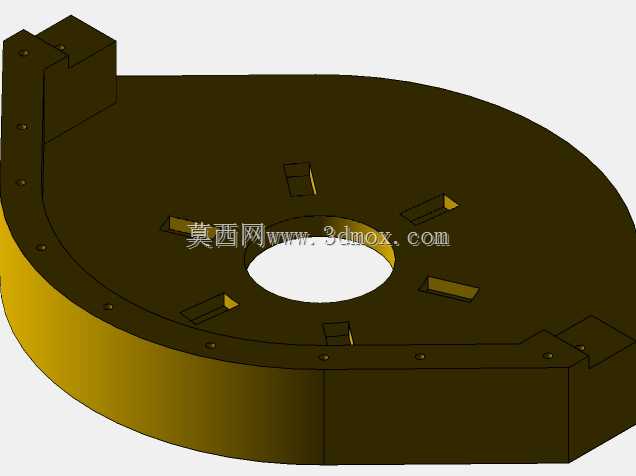

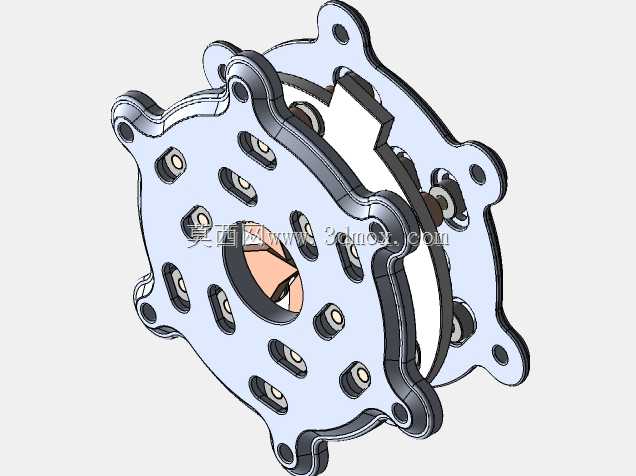

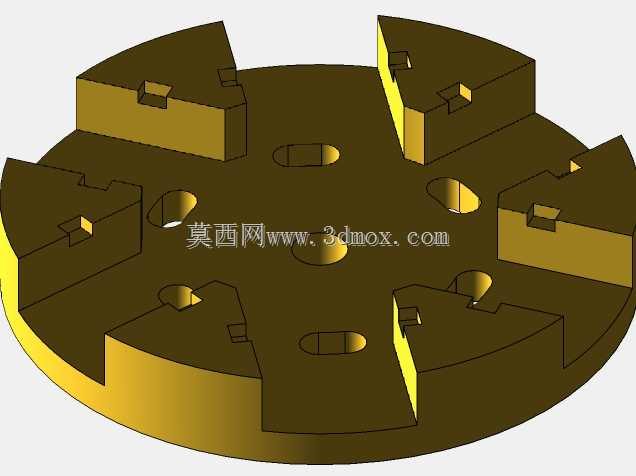

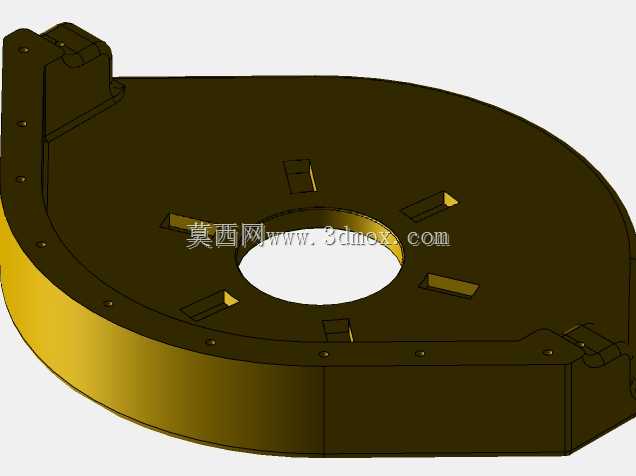

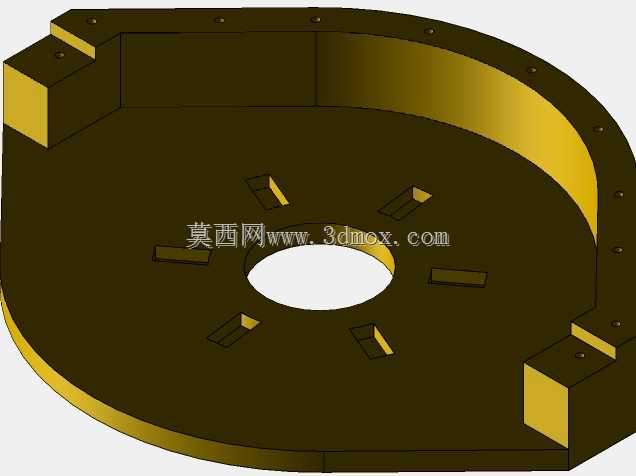

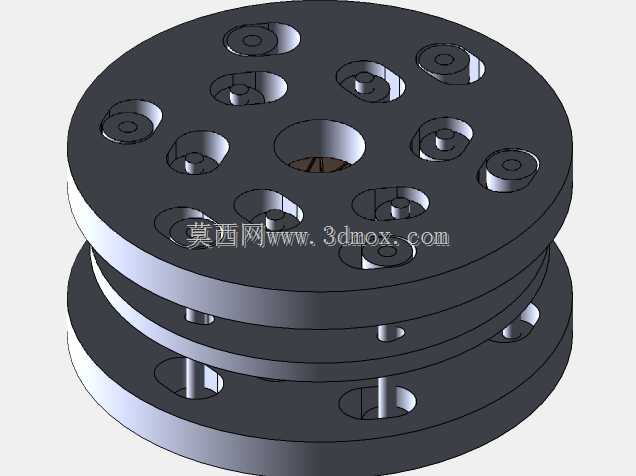

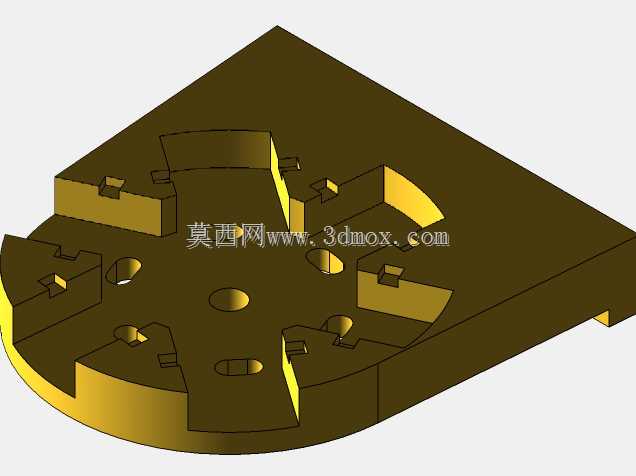

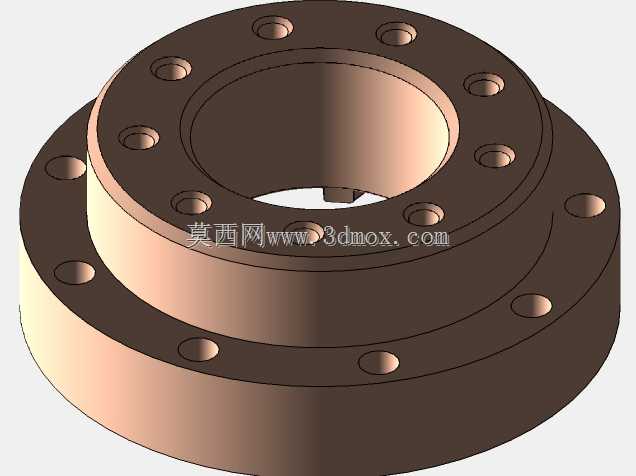

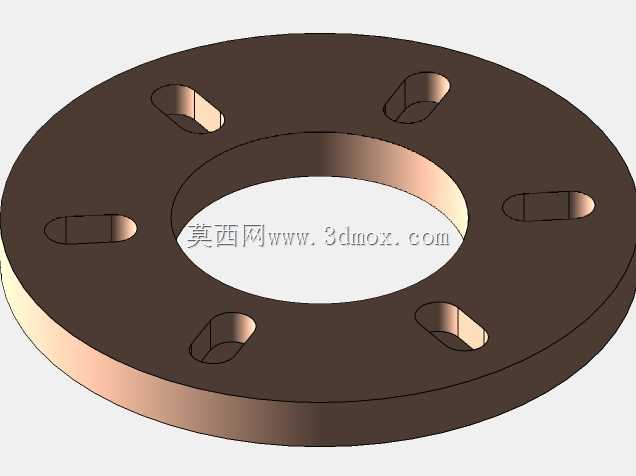

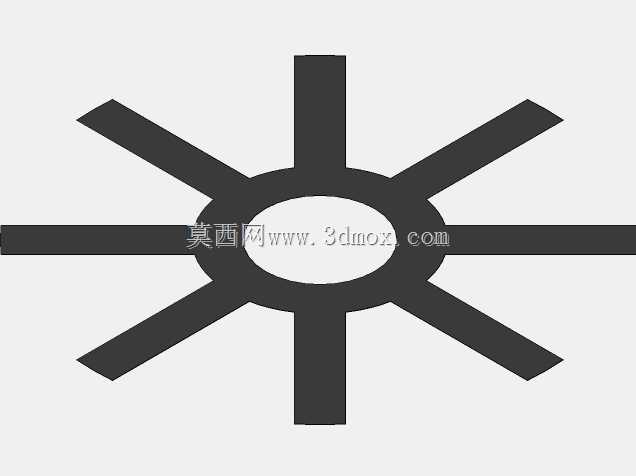

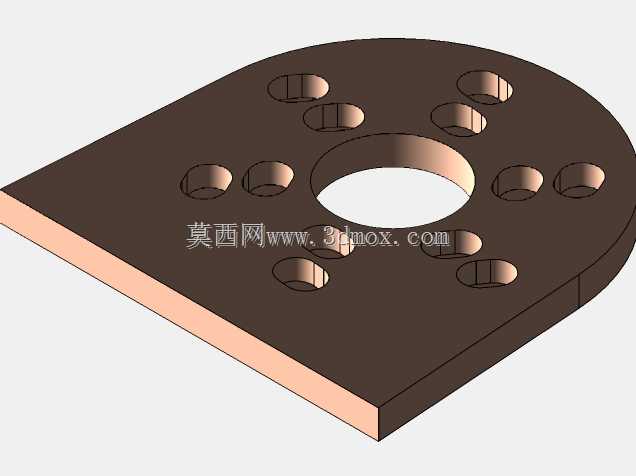

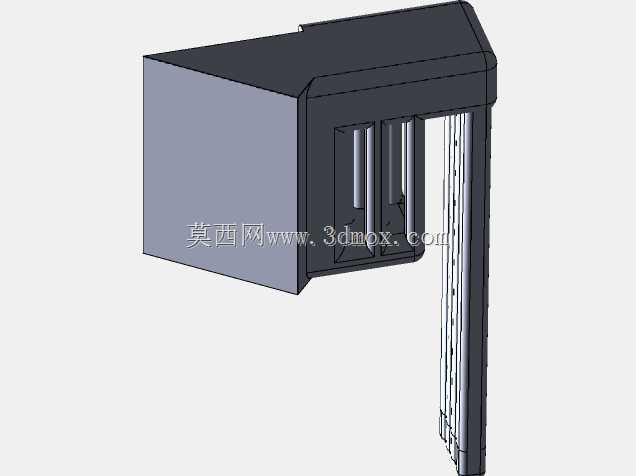

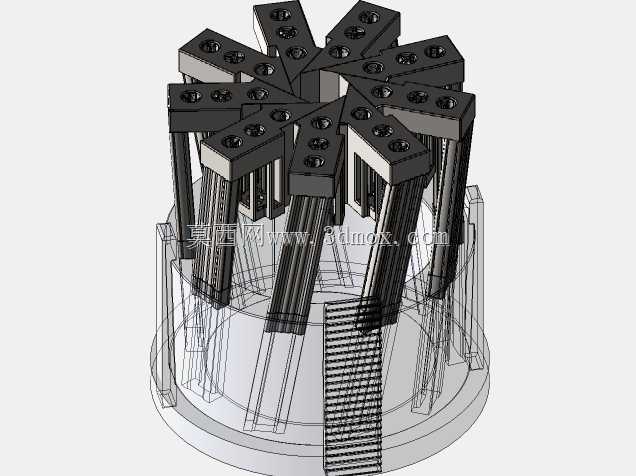

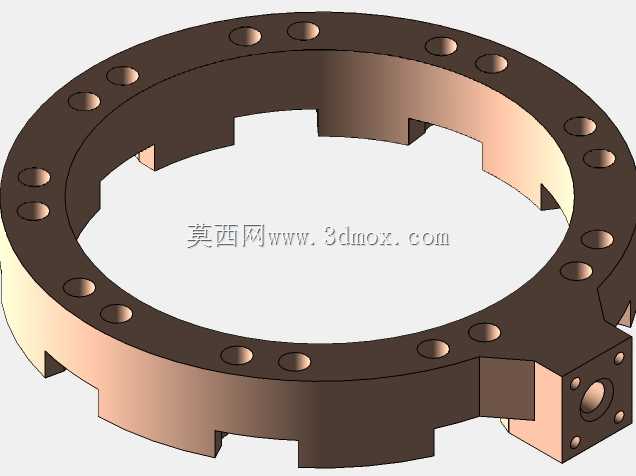

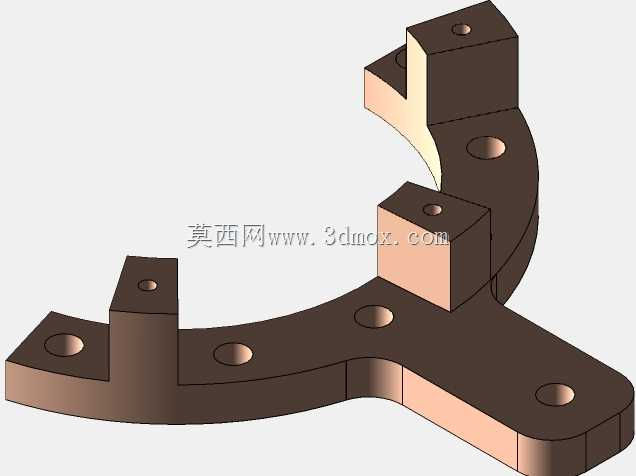

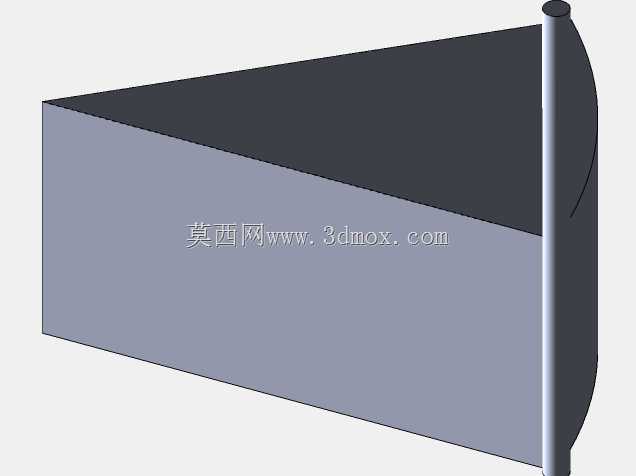

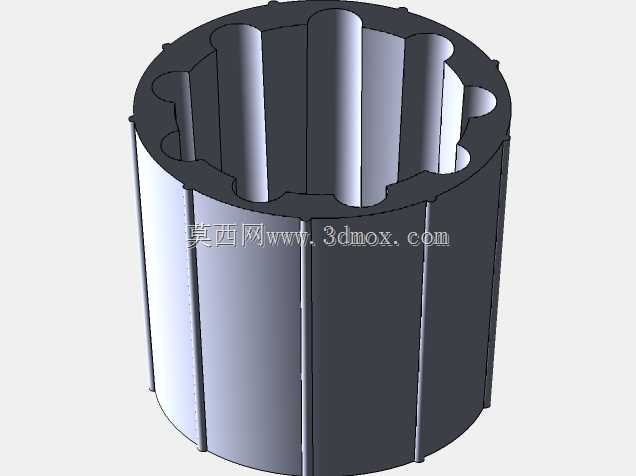

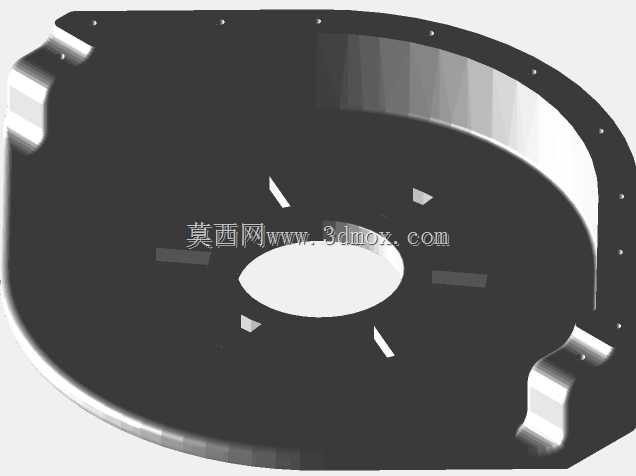

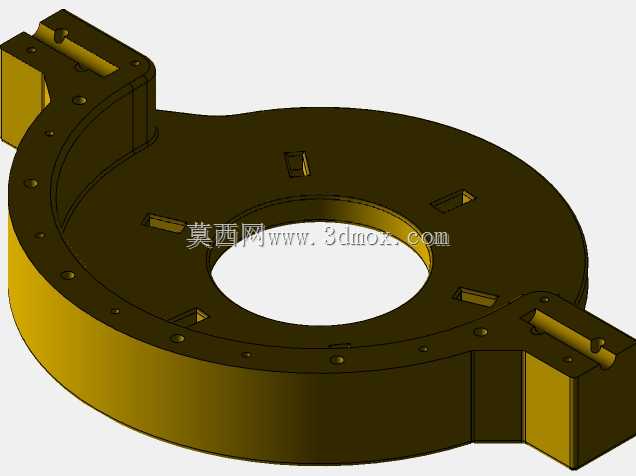

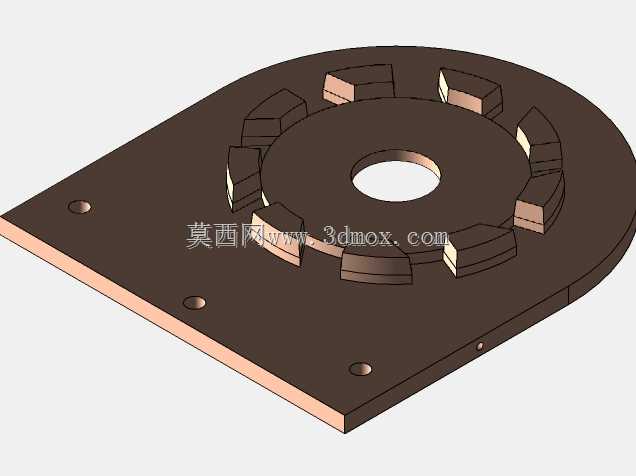

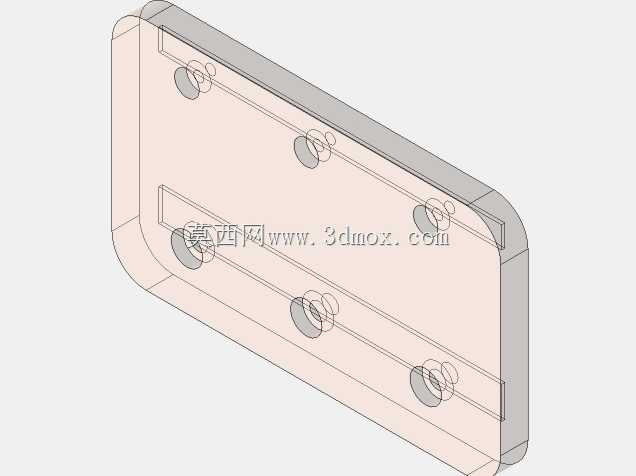

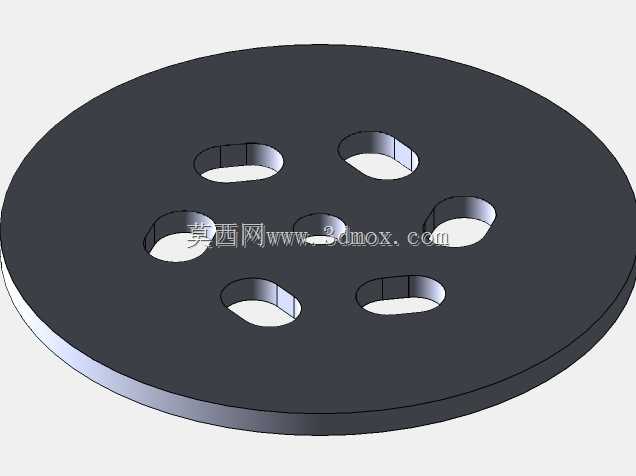

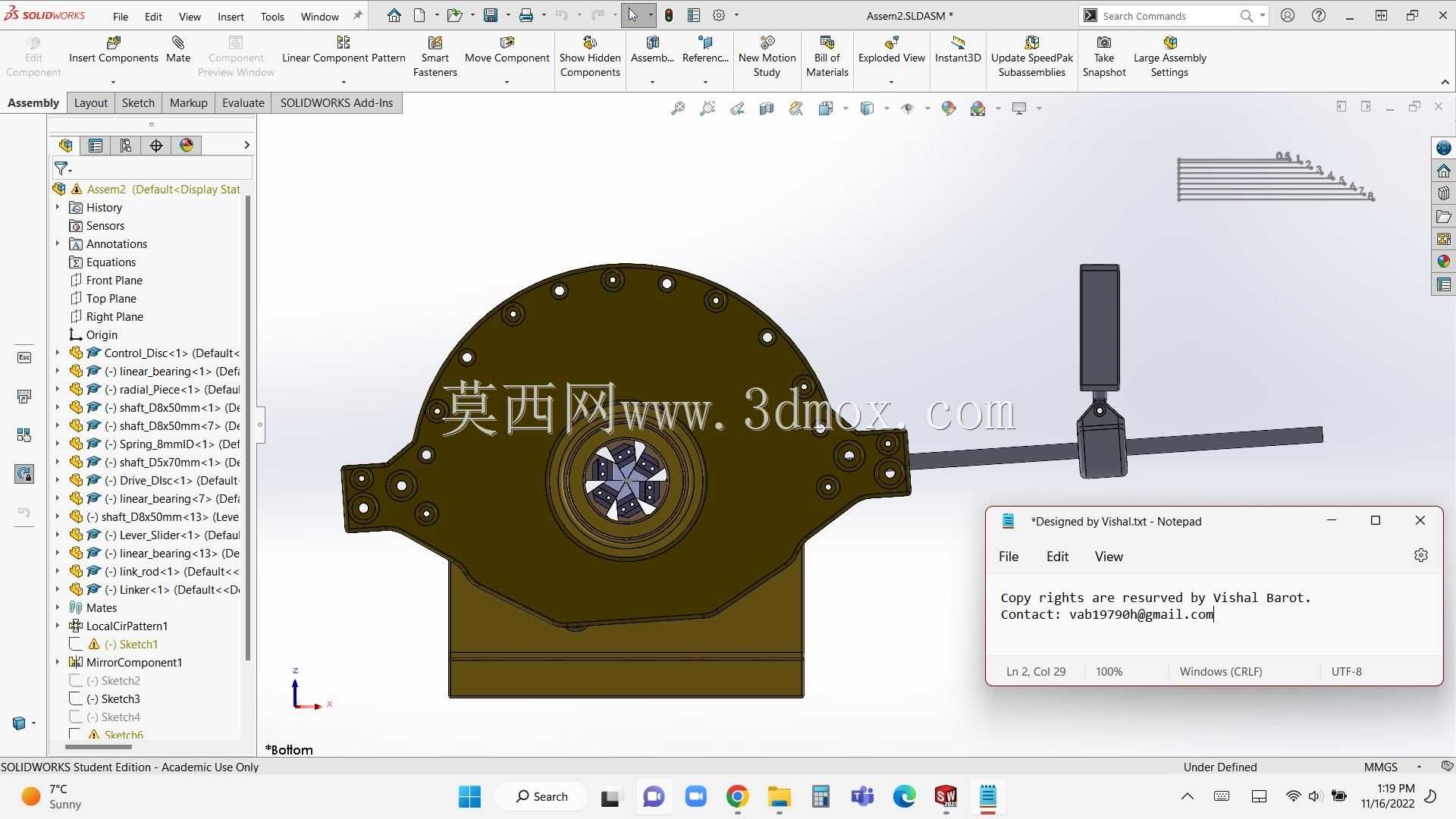

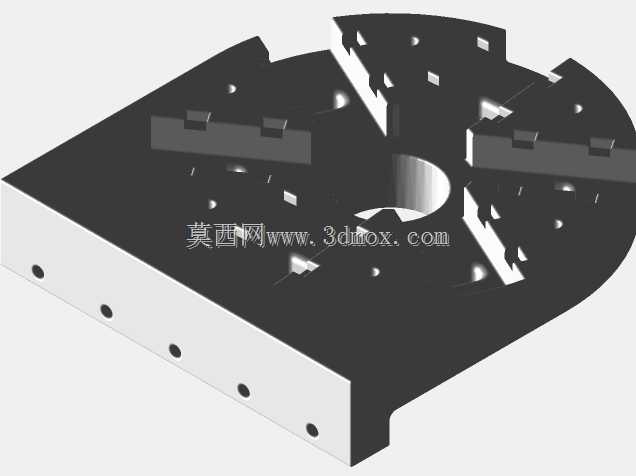

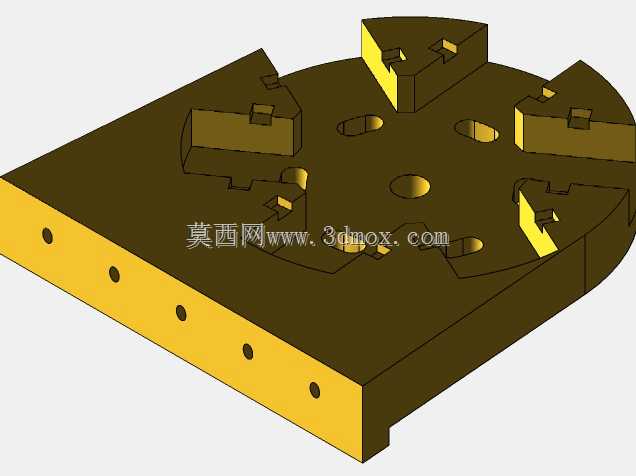

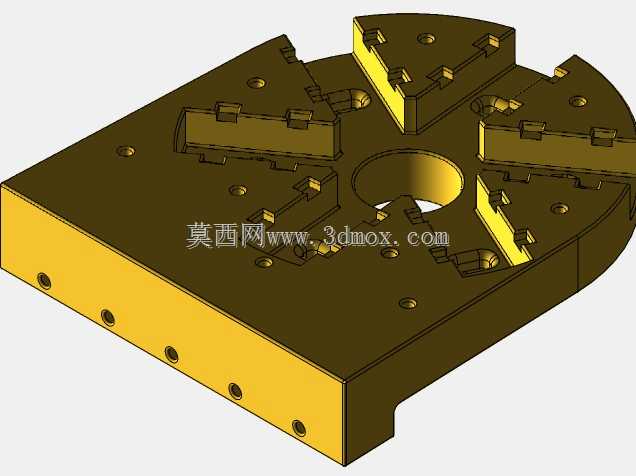

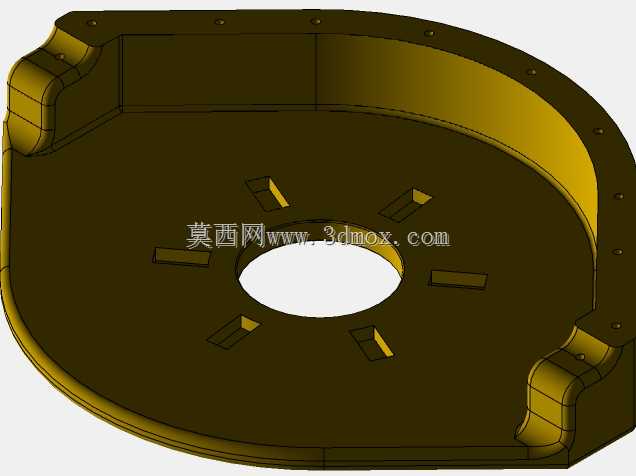

　　在流体控制部件的性能验证环节，导流部件的径向受力特性直接关联整阀的运行稳定性与服役寿命，传统的导流件受力检测多采用分体式工装搭配独立采集设备，装夹对位耗时长，力与位移数据同步性差，难以复现实际工况下的连续加载受力状态，这套径向力测量机构正是针对这类测试痛点开发的专用检测装置。整套机构以径向加载组件为核心布局，主体承载基座采用带法兰安装边的盘式结构，基座圆周均布的安装孔可直接适配现有试验台的T型槽安装位，无需额外加工过渡转接板，安装边界可兼容多数通用流体部件试验台的装夹尺寸，基座中心设置导流件定位腔，可根据不同规格的导流支架快速更换定位衬套，装夹时仅需将导流件嵌入定位腔，通过侧边的快压压板即可完成固定，单次装夹耗时较传统工装缩短60%以上。

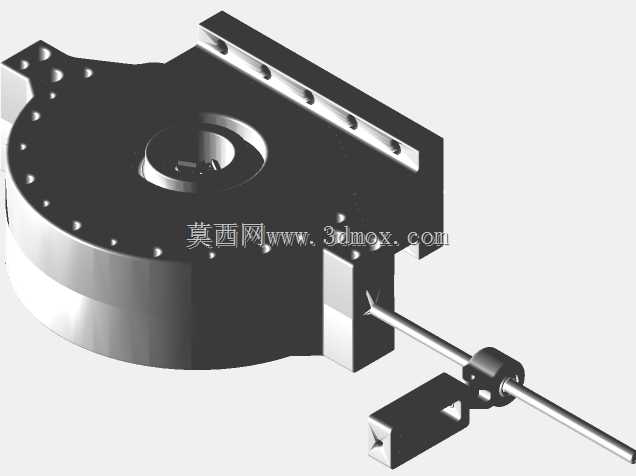

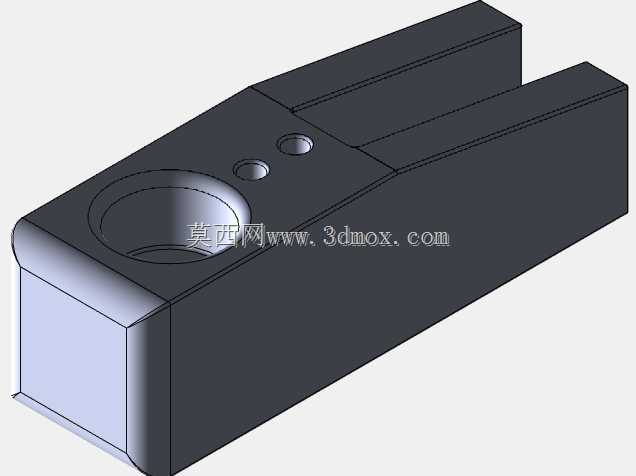

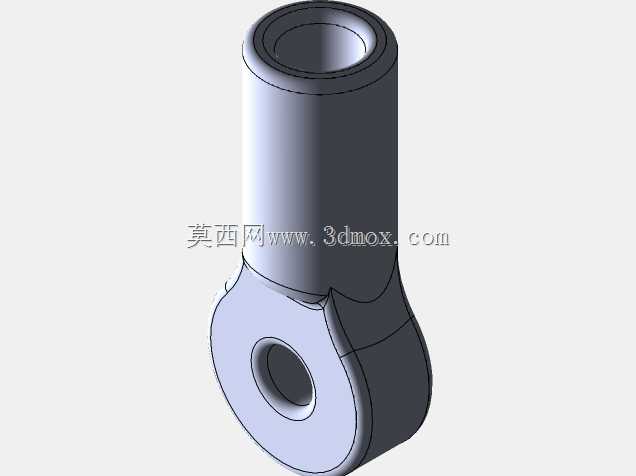

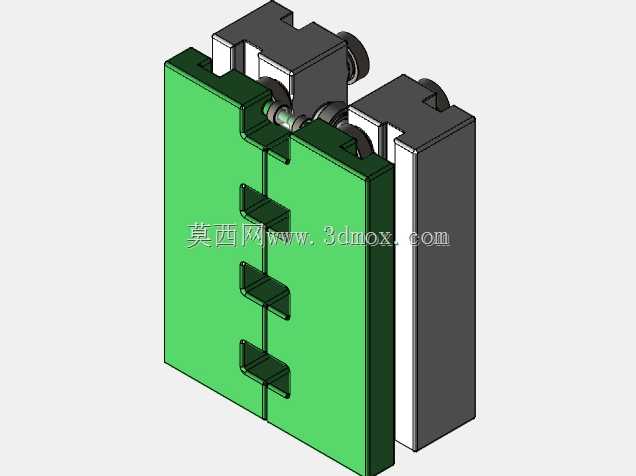

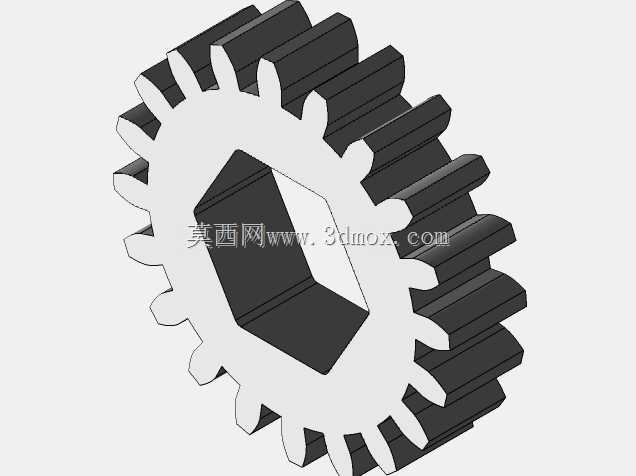

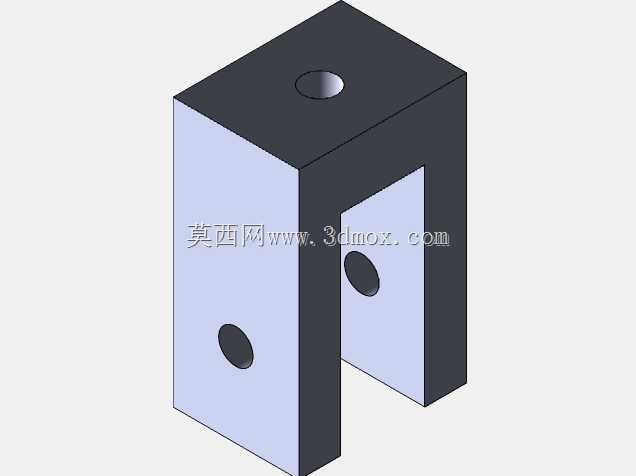

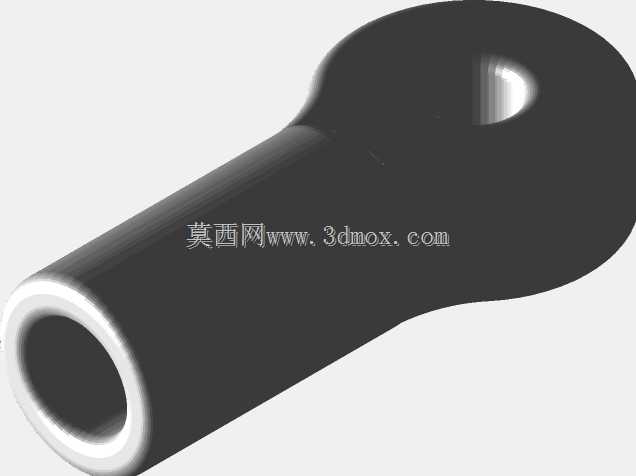

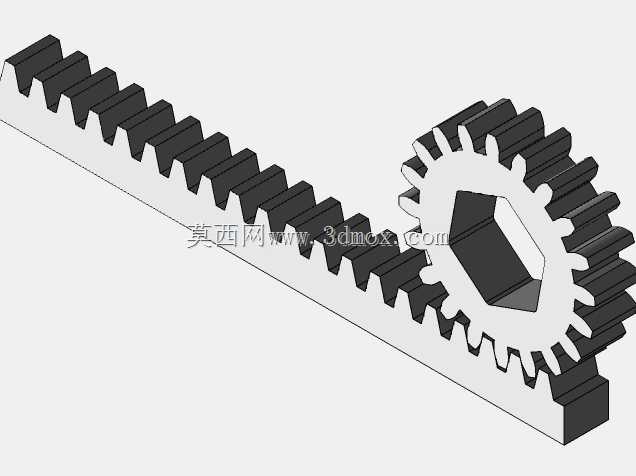

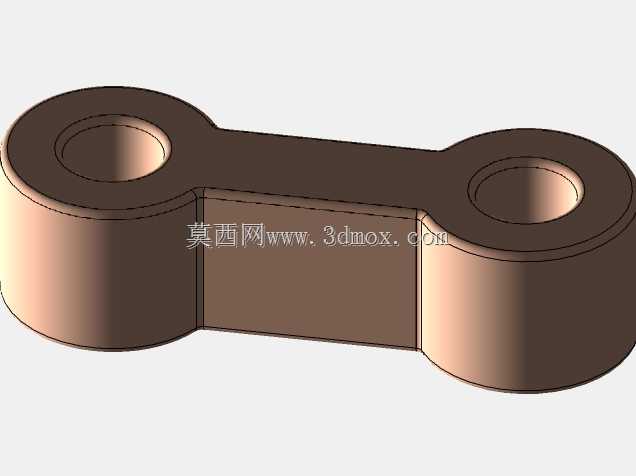

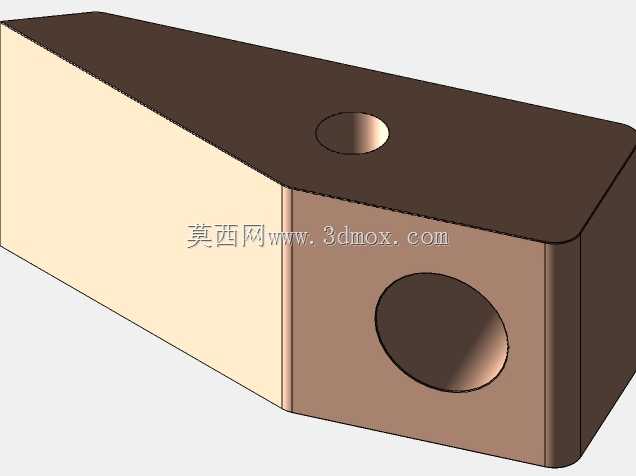

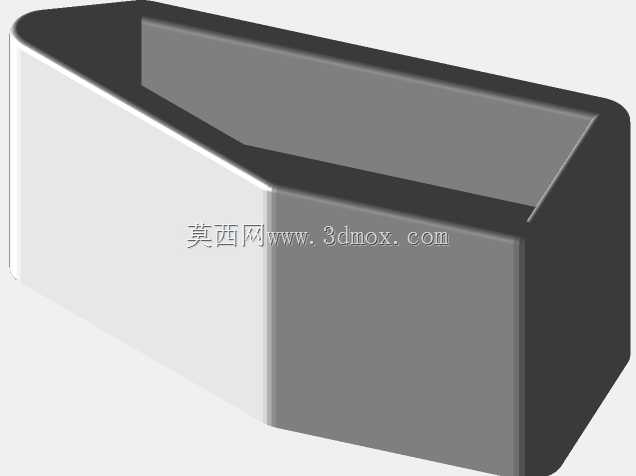

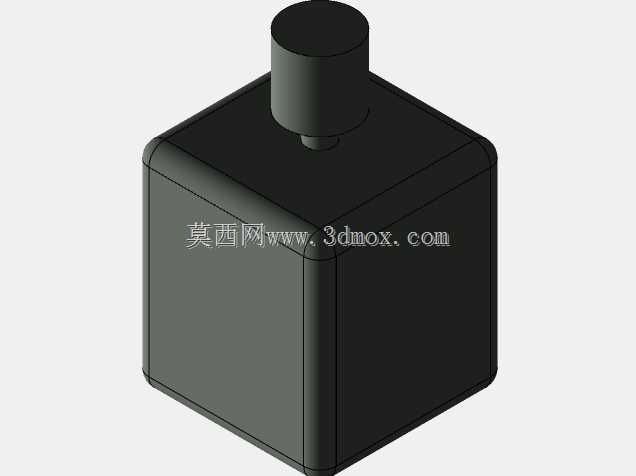

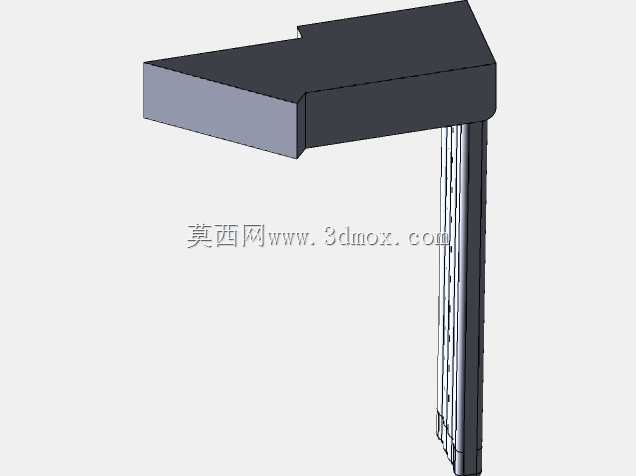

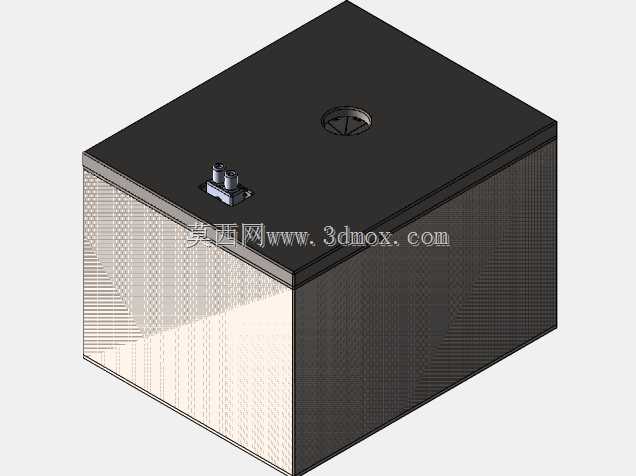

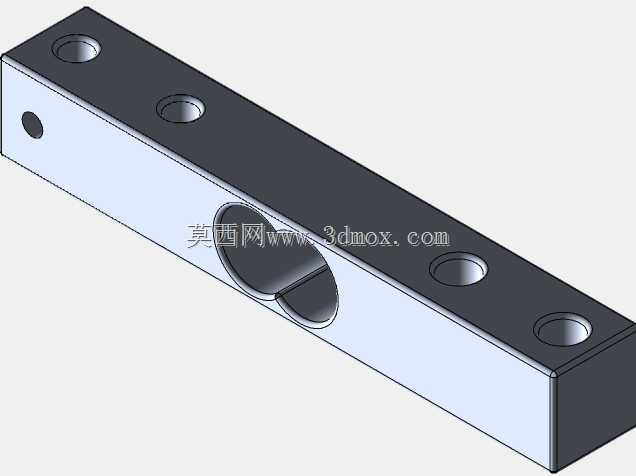

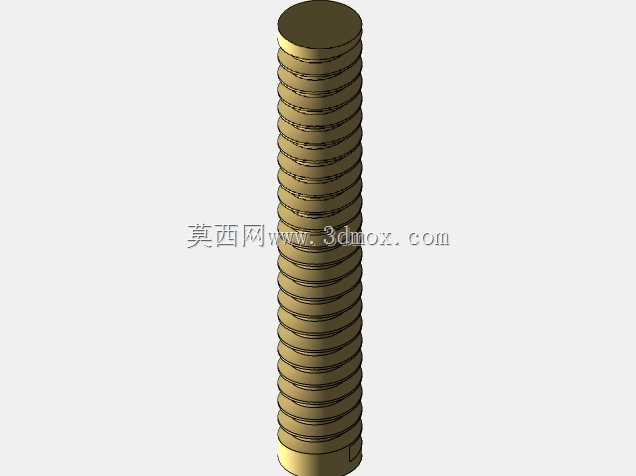

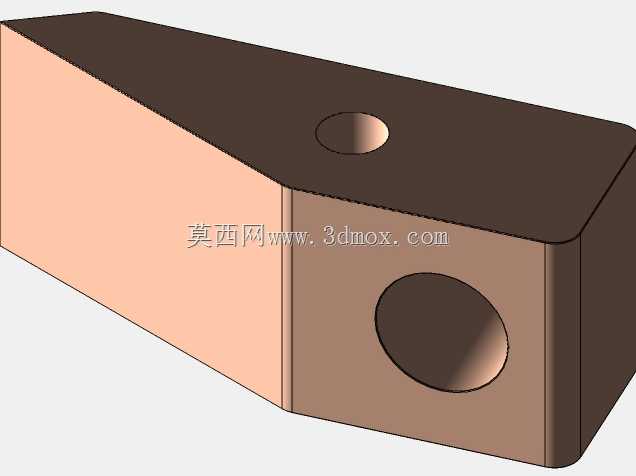

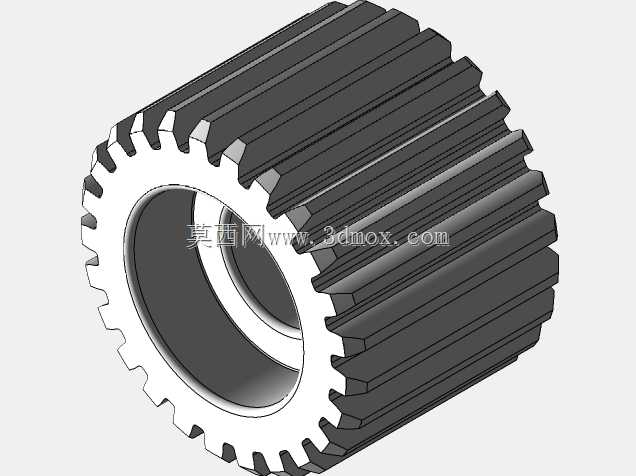

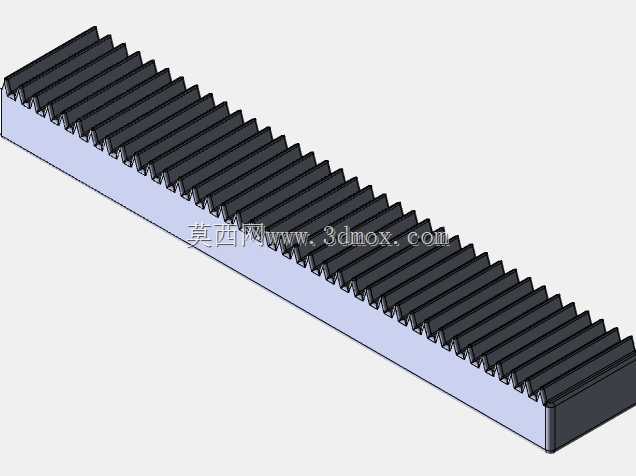

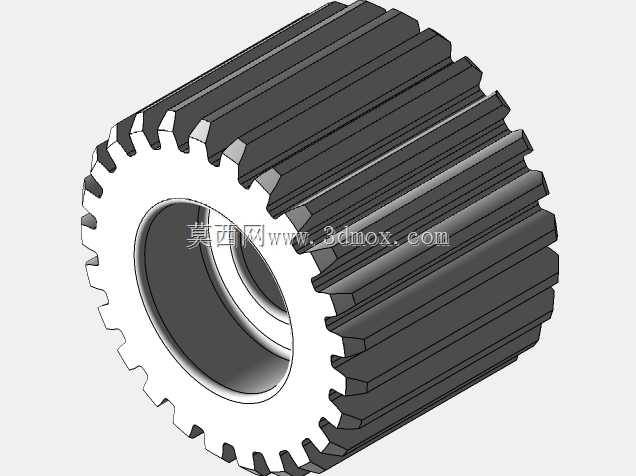

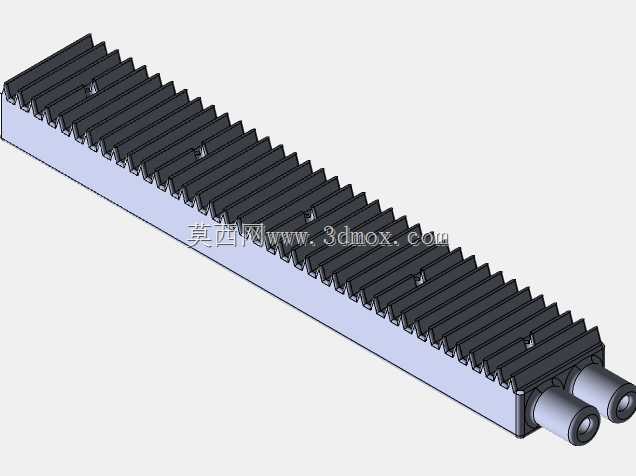

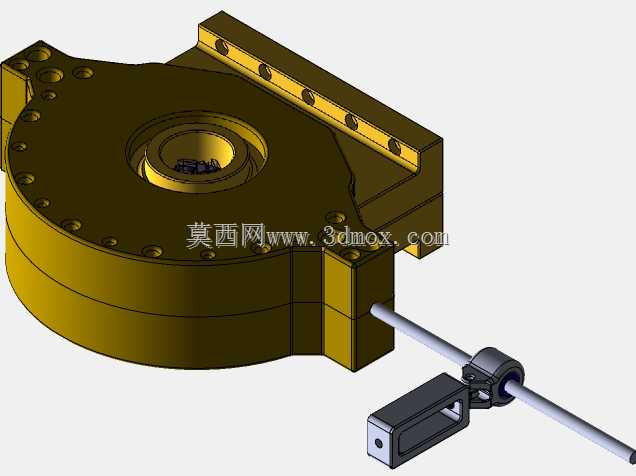

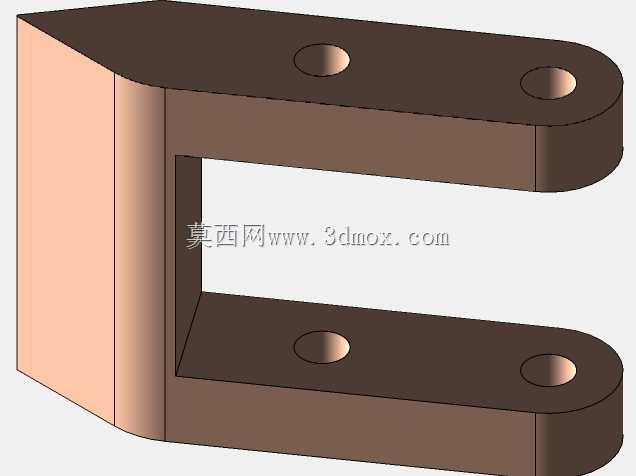

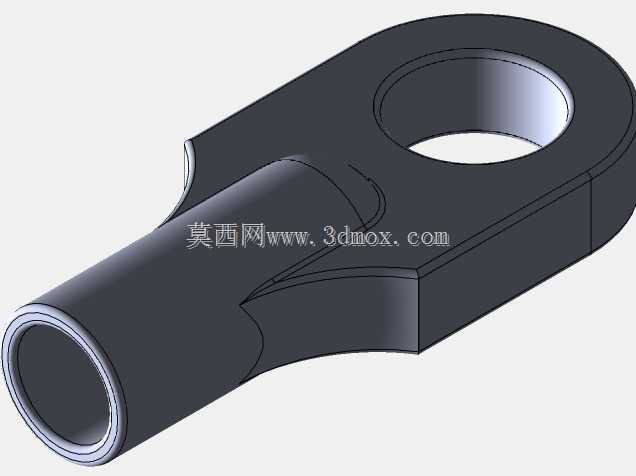

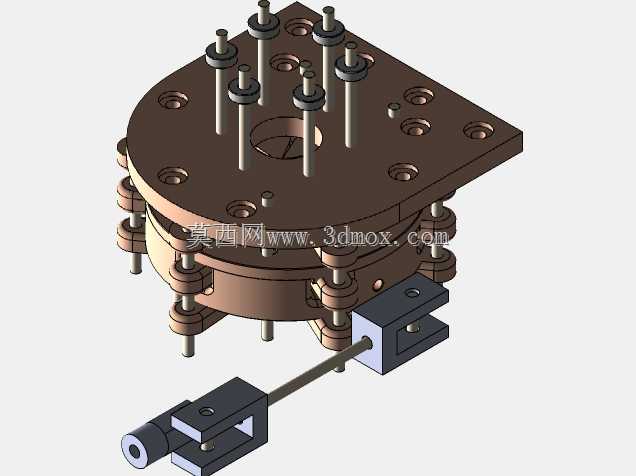

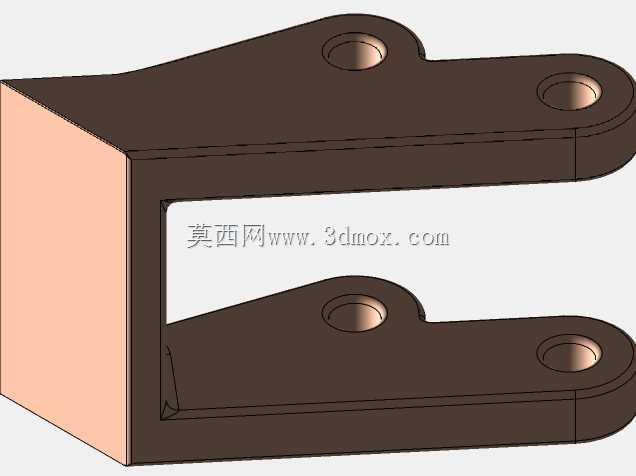

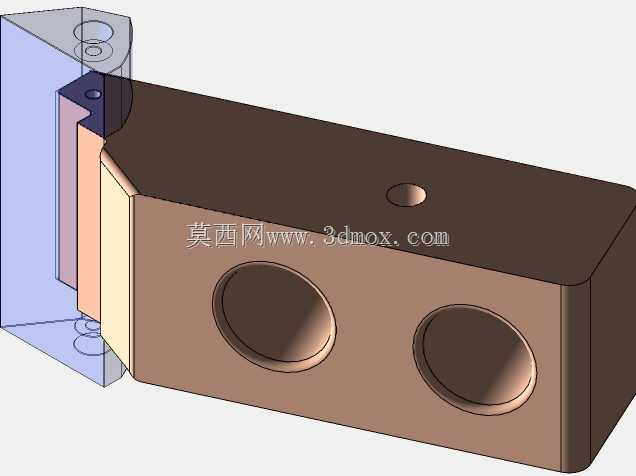

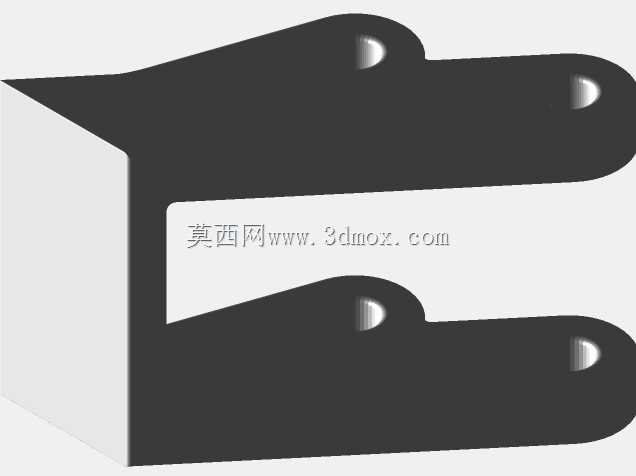

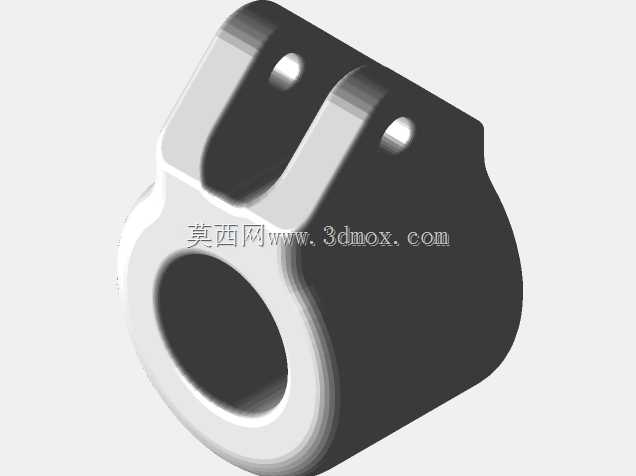

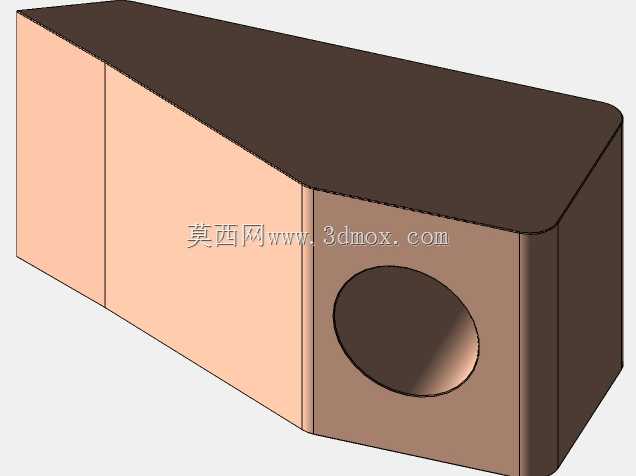

　　加载端采用线性执行器直连压头的结构，压头工作面做圆弧过渡处理，避免刚性接触刮伤导流支架表面，执行器的行程范围覆盖导流支架全工况下的径向变形区间，可实现微米级的位移控制精度，加载过程中压头与测力传感器刚性串联，可实时采集加载端的输出力值，位移数据直接从执行器的编码端读取，从根源上消除了外置位移传感器的安装间隙误差。整套系统的控制核心集成在基座侧边的电控仓内，测力传感器的采集信号直接传输至控制单元，无需外置信号调理器，控制单元可通过有线连接将力与位移的同步数据传输至上位机，采样频率可覆盖静态加载到动态模拟工况的全范围需求，同时内置蓝牙通讯模块，可通过移动终端发送加载指令，调整加载速率、行程限位等参数，适配不同测试场景的操作需求。

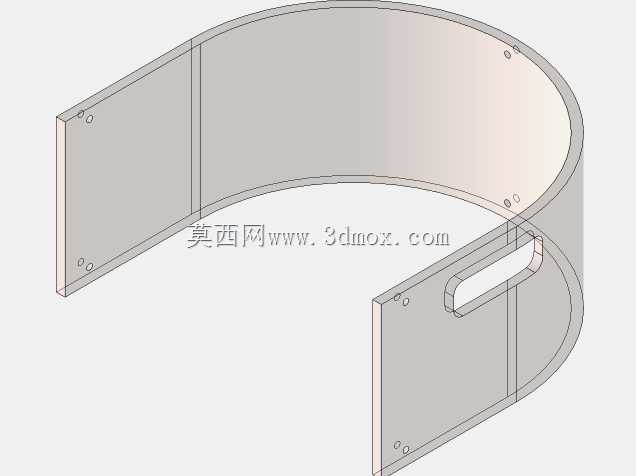

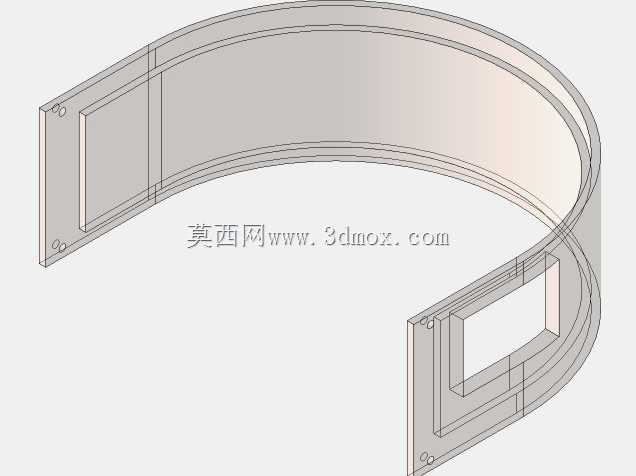

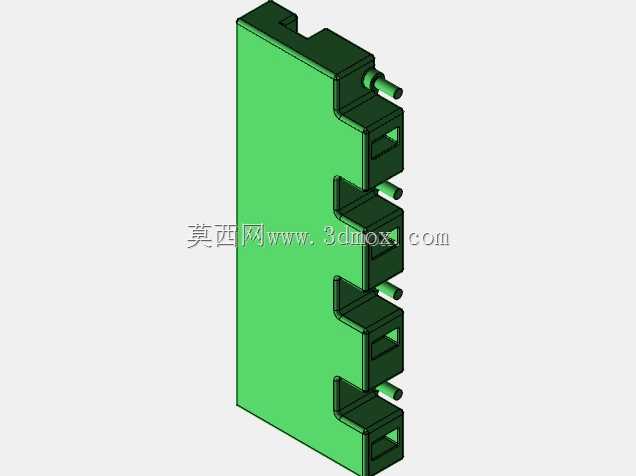

　　在原型验证阶段，整套机构的非承载结构件采用增材制造工艺加工，可快速迭代安装位与走线布局，缩短结构调试周期，承载受力件采用调质钢材加工，保证长期加载下的结构刚性，避免机构自身变形影响测试数据精度。机构的走线全部采用内置线槽布局，外露线缆均做防拉扯防护，避免试验过程中线缆剐蹭影响加载动作。从实际应用场景来看，这套机构可直接用于导流支架的出厂性能抽检、设计迭代阶段的受力特性验证，也可嵌入自动化测试流水线，配合上下料机构实现批量工件的自动检测，测试过程中可实时绘制力-位移特性曲线，自动判定工件的刚度特性是否符合设计要求，替代传统人工读数记录的检测模式，降低人为操作带来的数据误差。

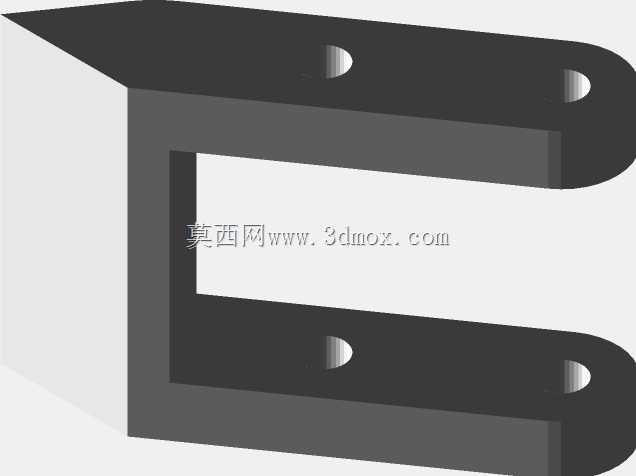

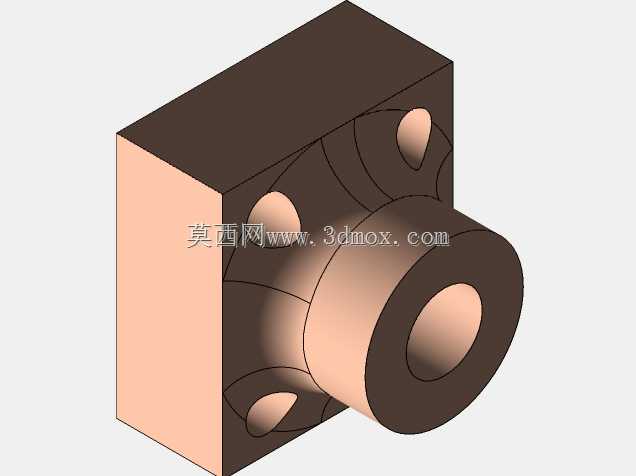

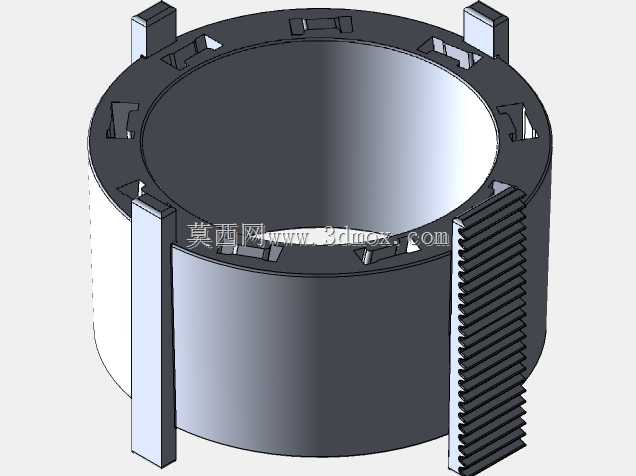

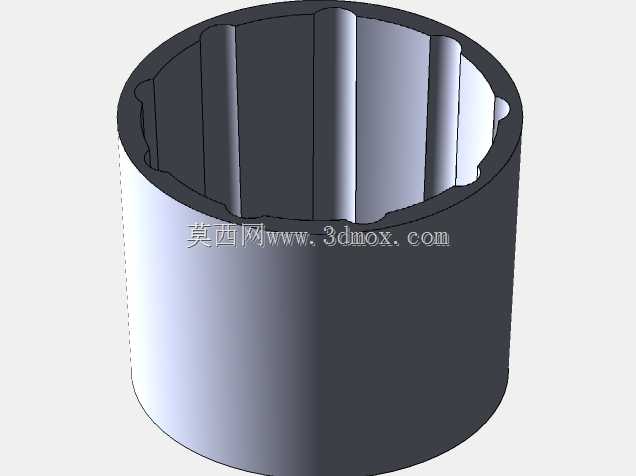

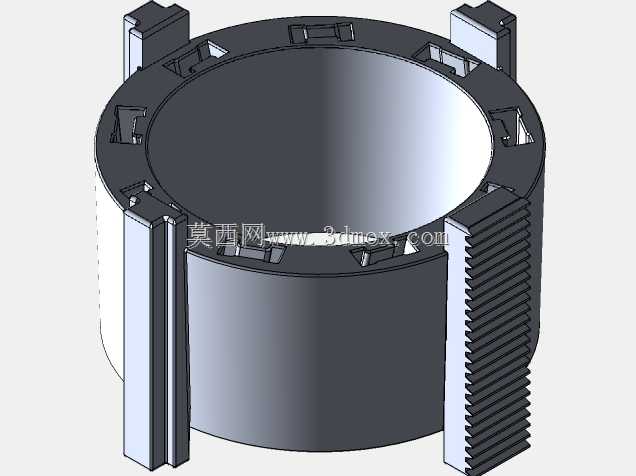

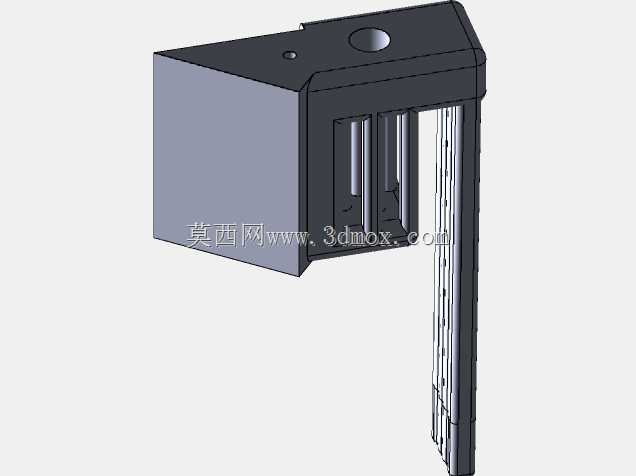

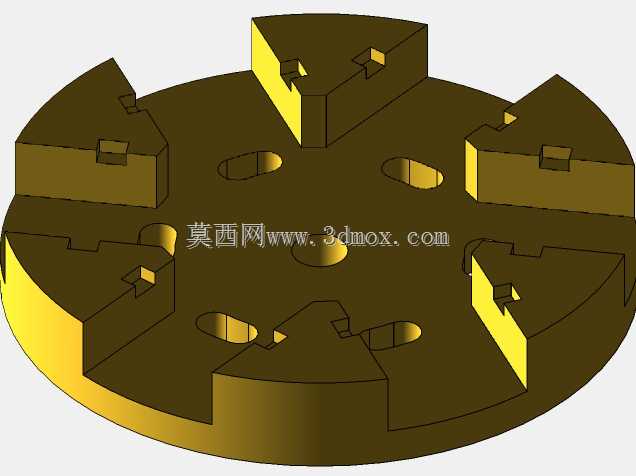

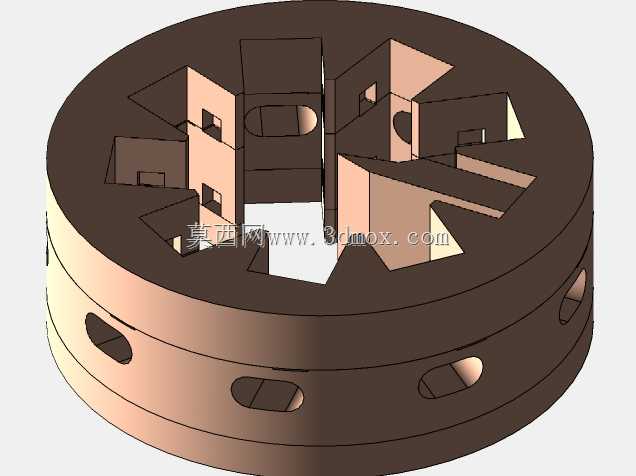

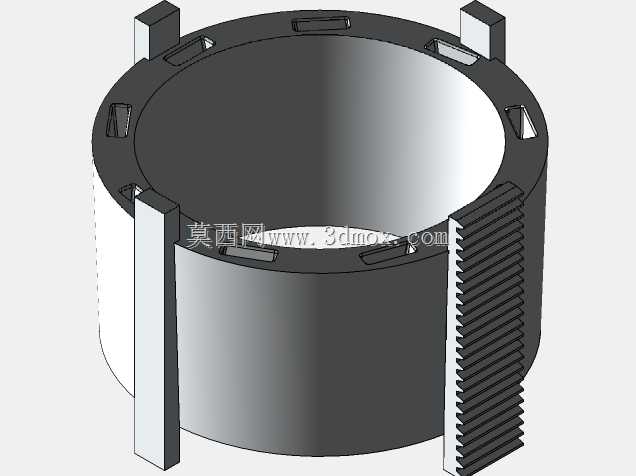

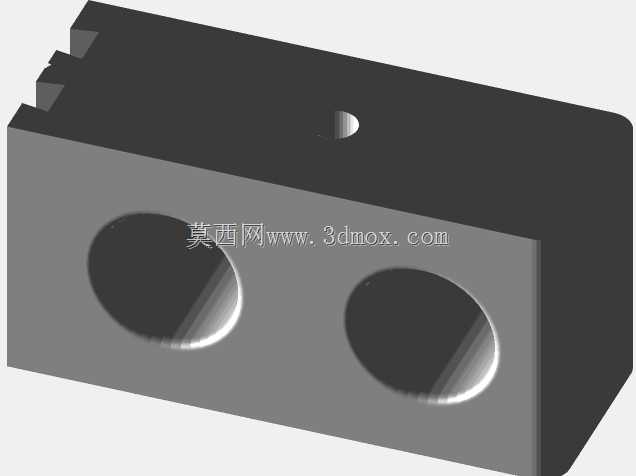

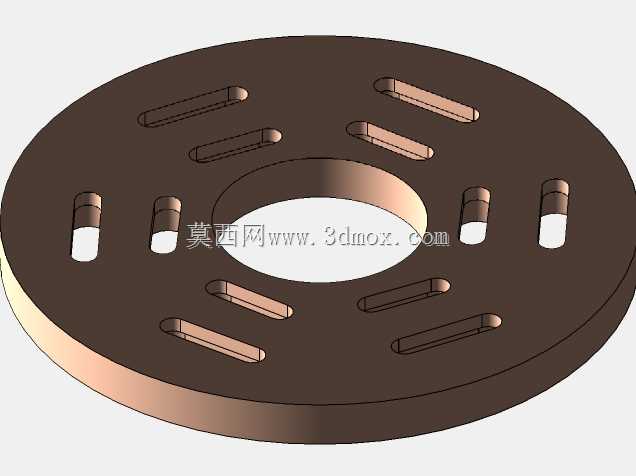

　　在结构设计过程中，充分考虑了不同规格导流支架的测试兼容性，定位腔的尺寸预留了衬套更换空间，压头可根据导流支架的接触面形状快速更换，执行器的安装座设置了行程调节槽，可适配不同径向尺寸的工件测试需求，无需对主体基座做二次加工。机构的整体重心落在安装法兰的中心区域，高速动态加载时不会产生额外的倾覆力矩，可保证测试过程中设备运行的稳定性，基座底部设置了定位销孔，安装时可通过定位销快速与试验台对位，保证加载压头的作用线与导流支架的受力中心完全重合，避免偏载带来的测量误差。
