混合熔融沉积纺丝成型实验装置

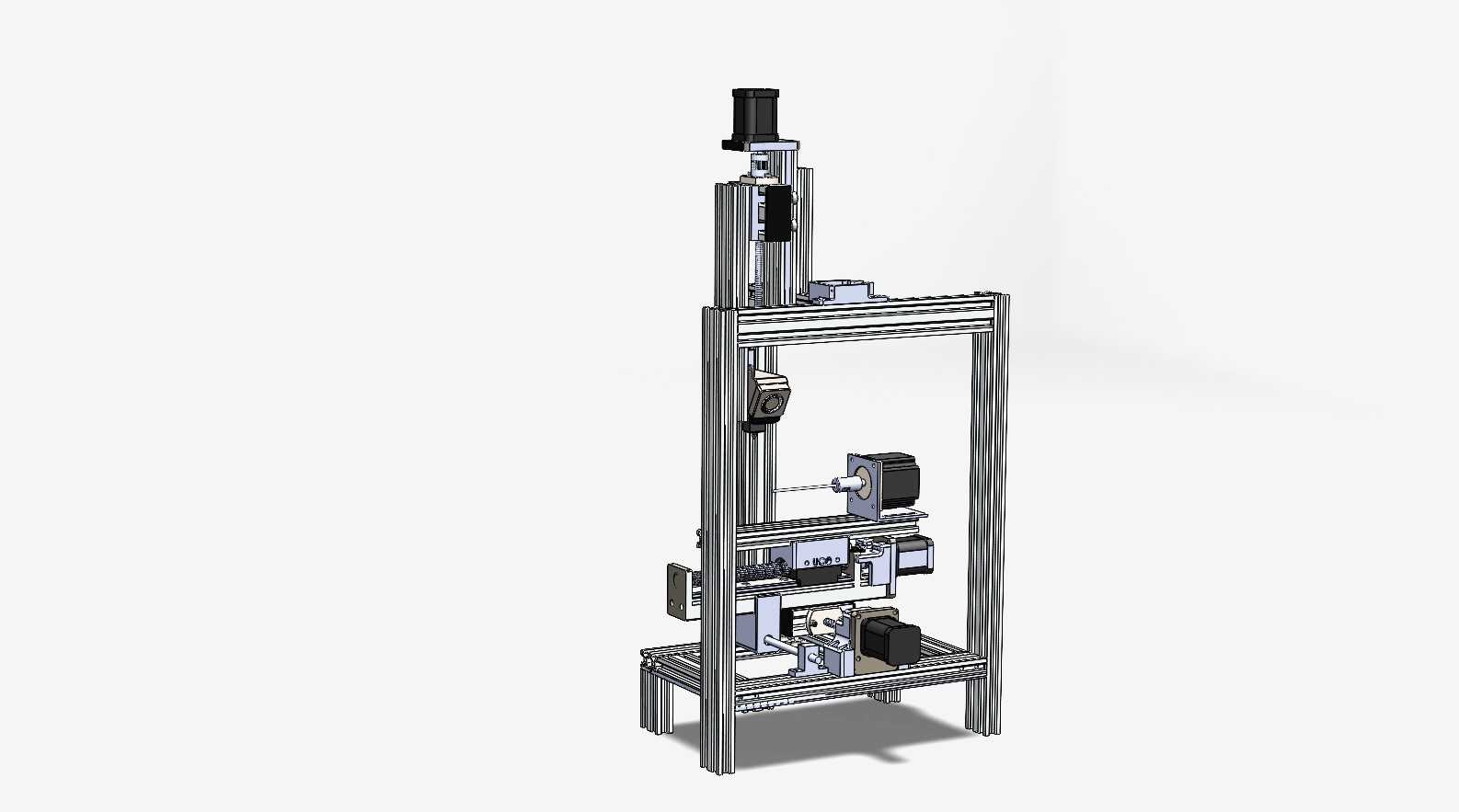

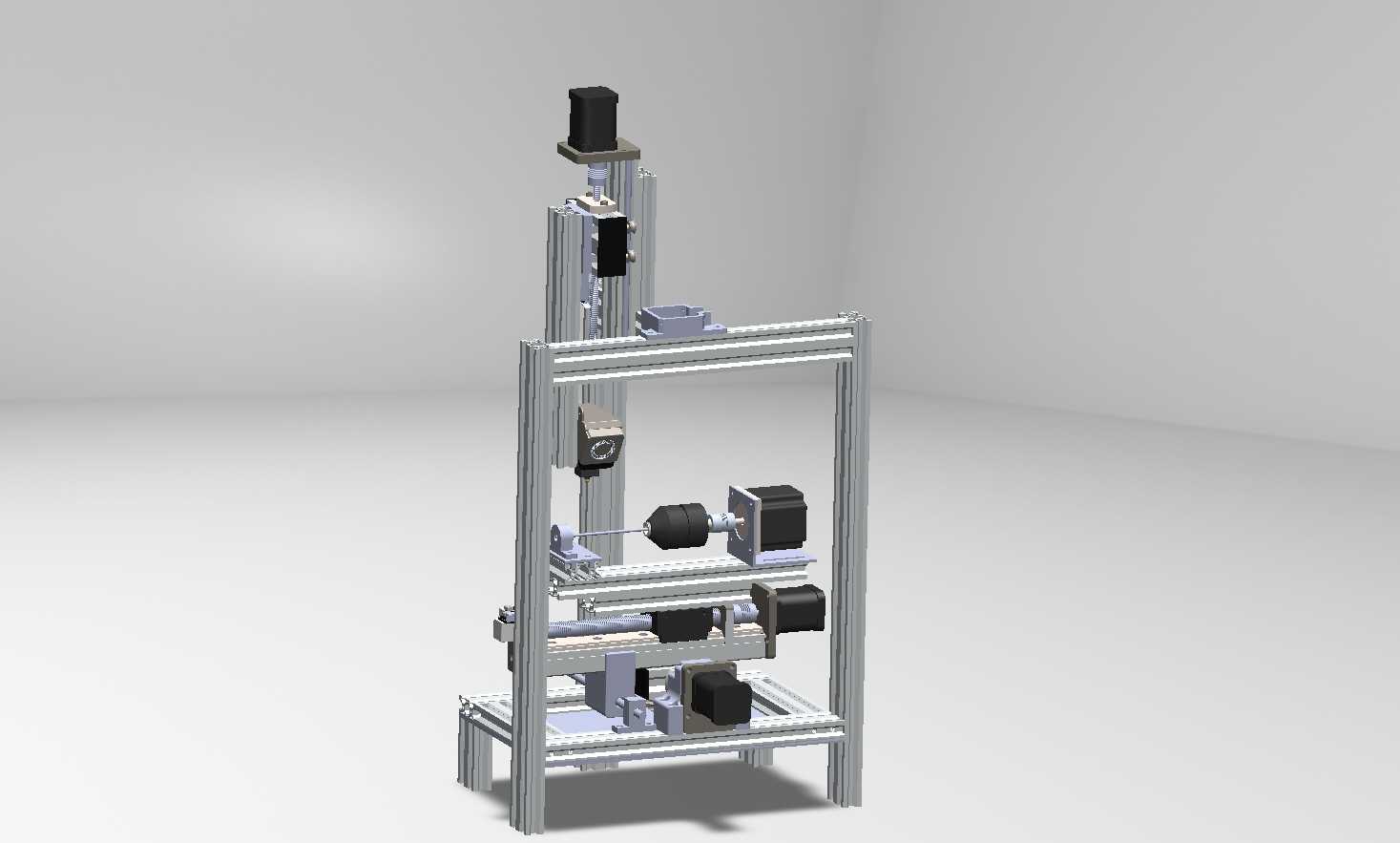

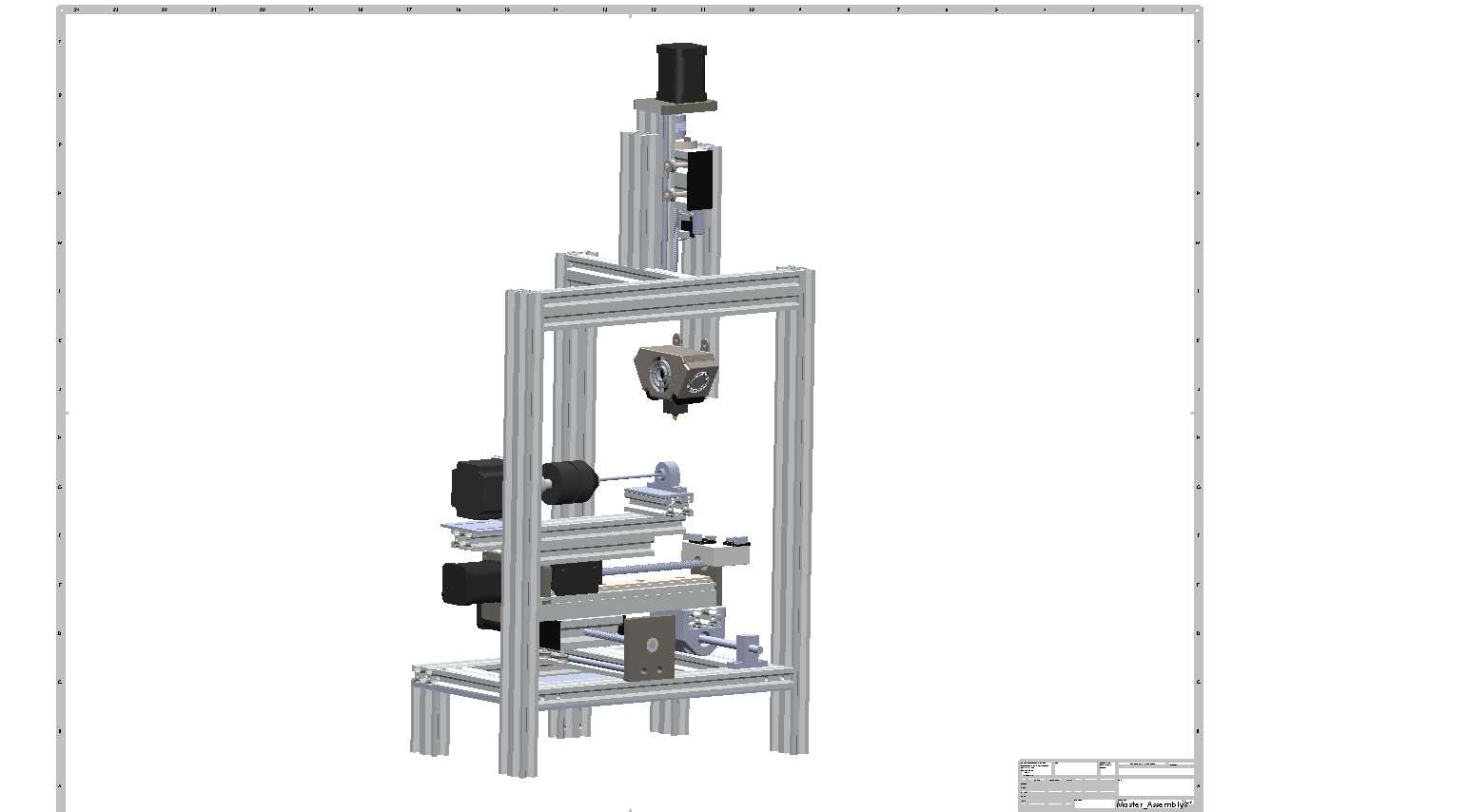

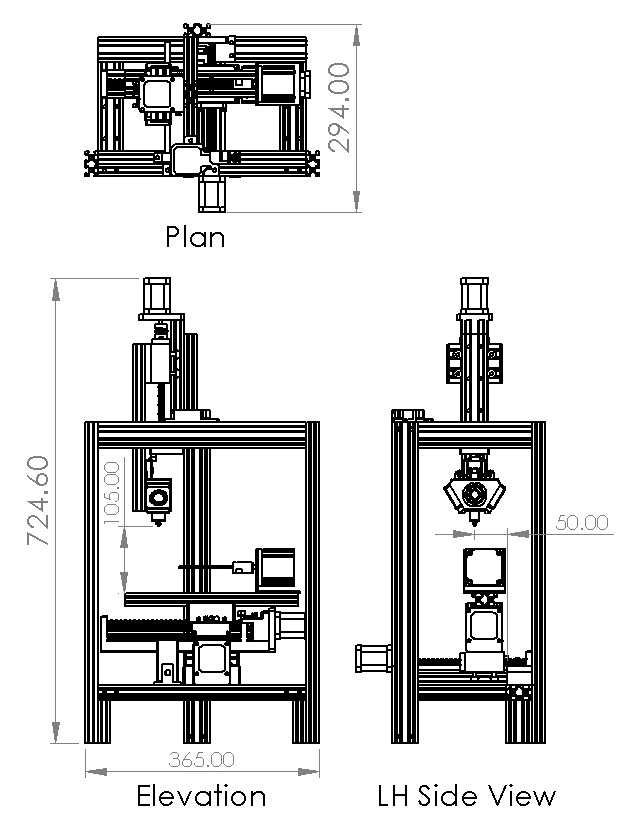

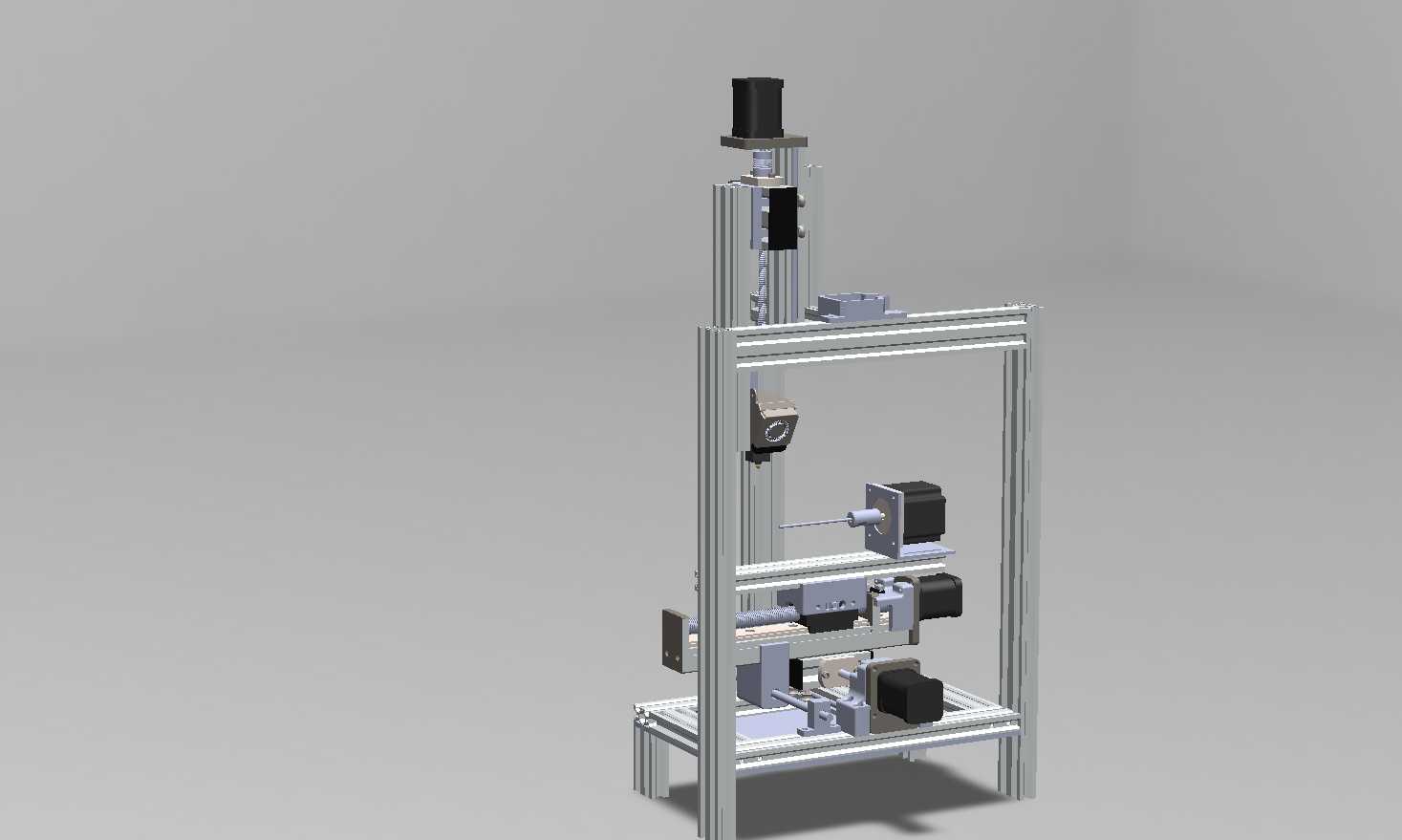

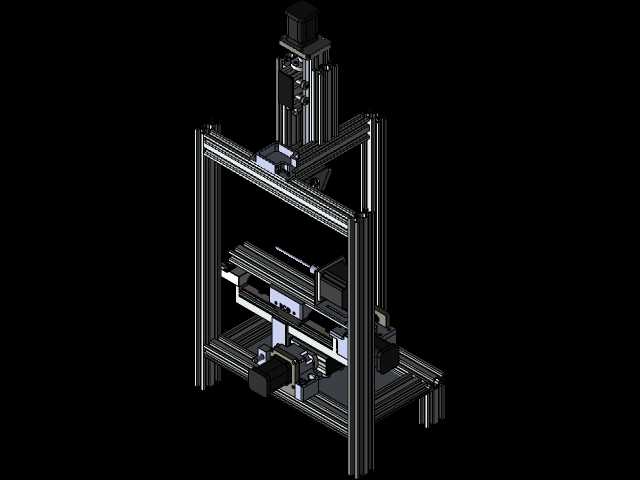

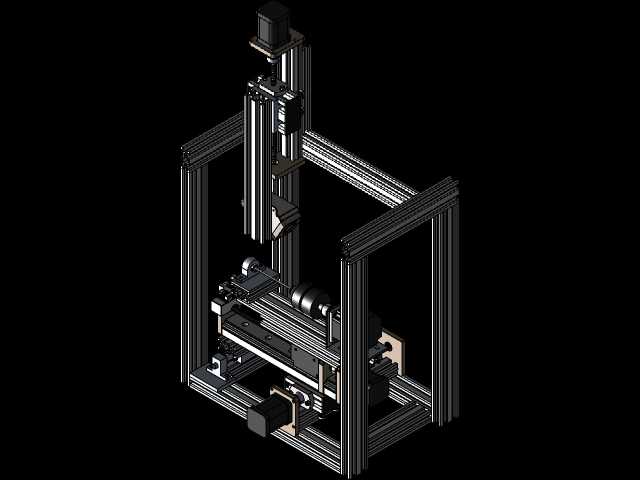

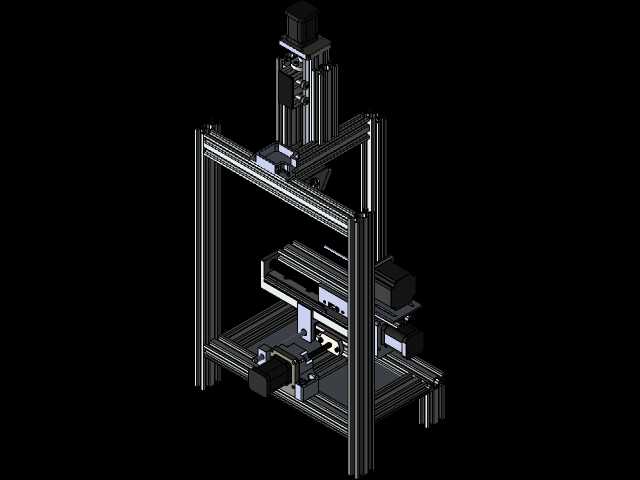

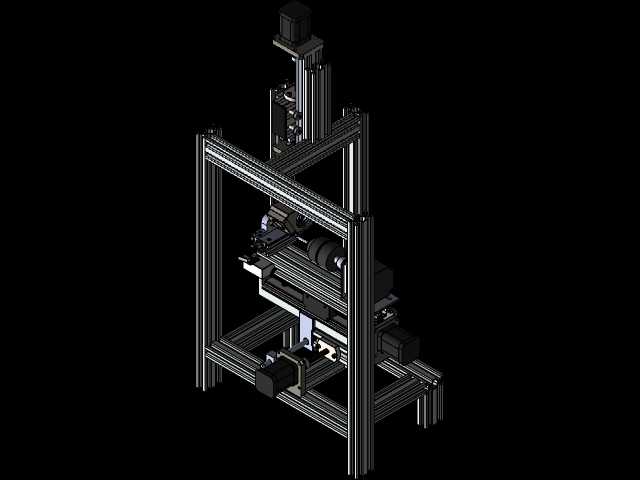

　　这套装置面向医用生物降解材料的纺丝成型研发场景，主要用于实验室环境下完成高分子可降解材料的熔融挤出、纤维沉积成型的工艺验证，可支撑小批量医用纤维载体、组织工程支架基材的试制工作，适配聚乳酸、聚己内酯等常见医用生物降解高分子原料的加工需求。从结构布局来看，整体采用立式铝型材框架搭建，安装边界的总高度控制在724mm，横向总宽度365mm，顶部俯视方向的整机厚度为294mm，整体占地尺寸紧凑，可直接放置在标准实验室工作台面上使用，无需额外做地面基础固定，框架底部预留了标准脚轮安装孔位，也可根据使用需求加装脚轮实现短距离移位。装置的核心功能单元分为三个模块：顶部的熔融挤出单元、中部的成型沉积平台、横向的进给传动单元。

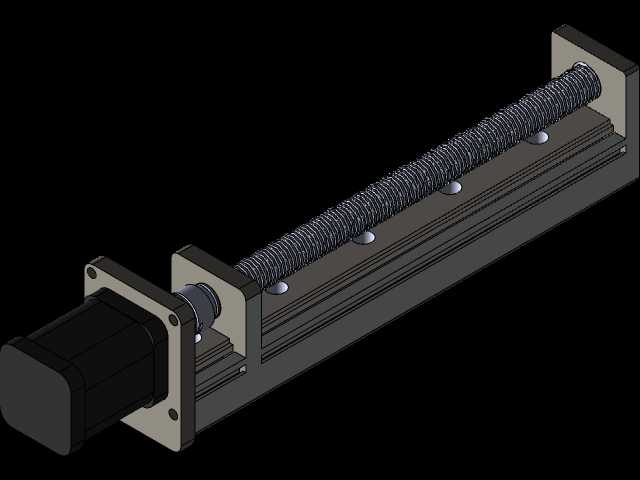

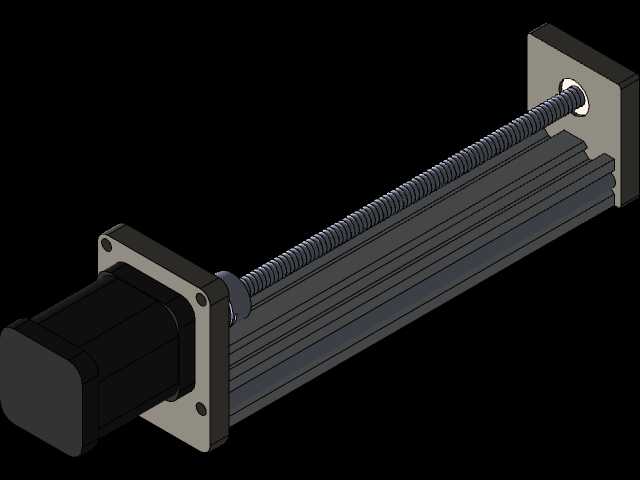

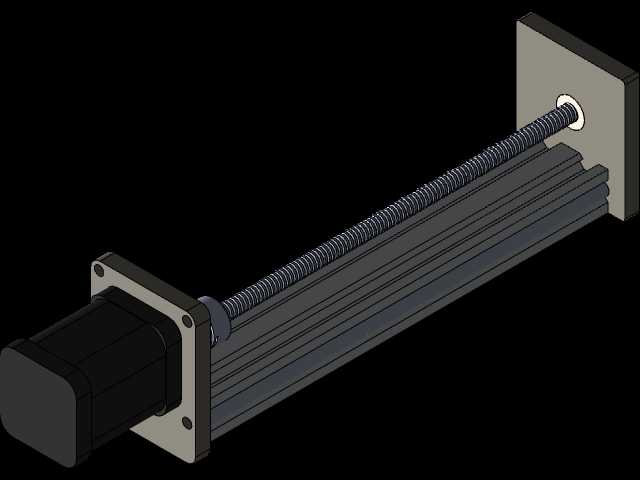

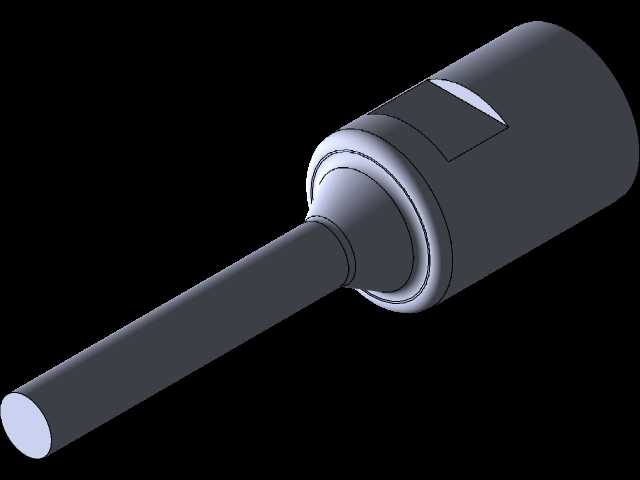

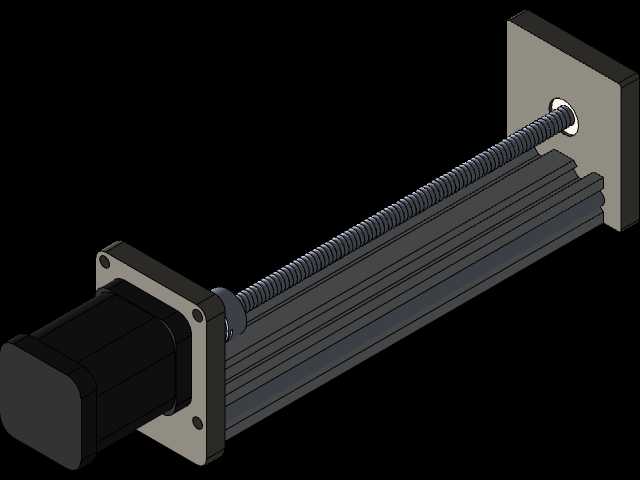

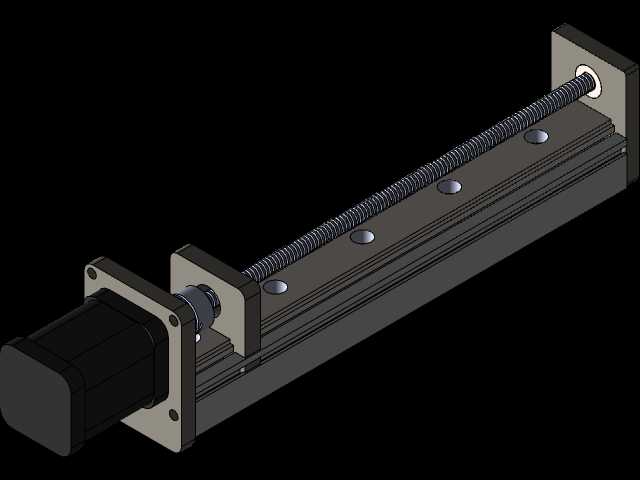

　　其中熔融挤出单元安装在立式导轨滑台上，可沿Z轴方向做105mm行程的上下调整，适配不同厚度的成型基底，挤出单元的加热段采用分段控温结构，可根据不同降解材料的熔融温度区间独立调整各段温度，避免材料过热降解影响成型纤维的力学性能。中部的成型沉积平台采用平面度较高的铝板作为基底，平台下方设置了微调结构，可手动调整平台水平度，保证挤出的纤维丝能够均匀附着在平台表面，平台与挤出头的横向相对位置通过底部的同步带传动机构实现调整，横向进给行程覆盖整个平台宽度，可实现单方向连续纺丝沉积，也可通过程序控制实现往复路径的纤维堆叠。右侧的独立工位预留了50mm宽度的辅助安装空间，可根据实验需求加装冷却风嘴、纤维张力检测模块或者在线测径装置，

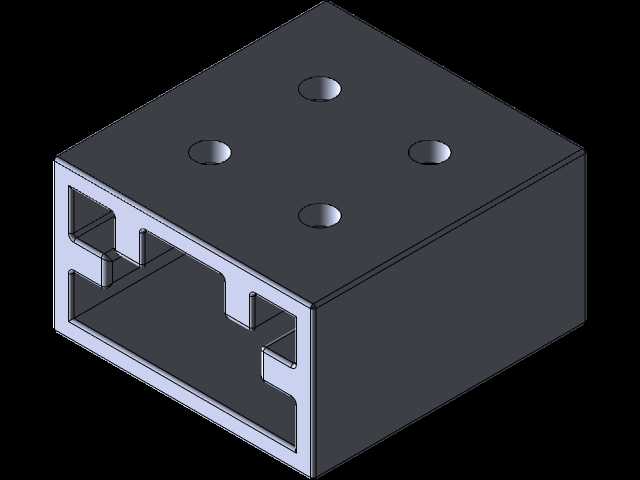

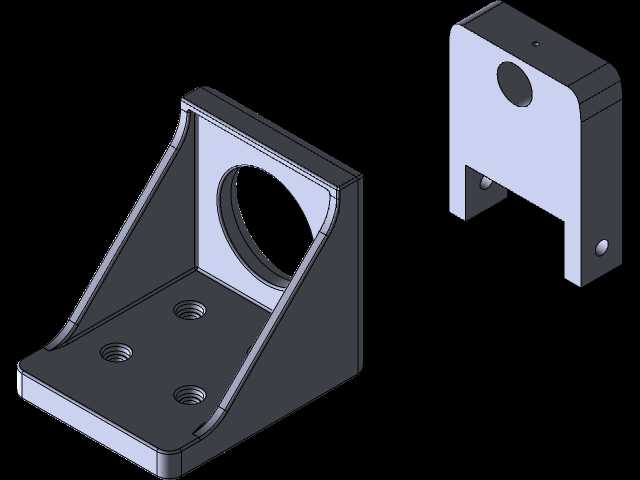

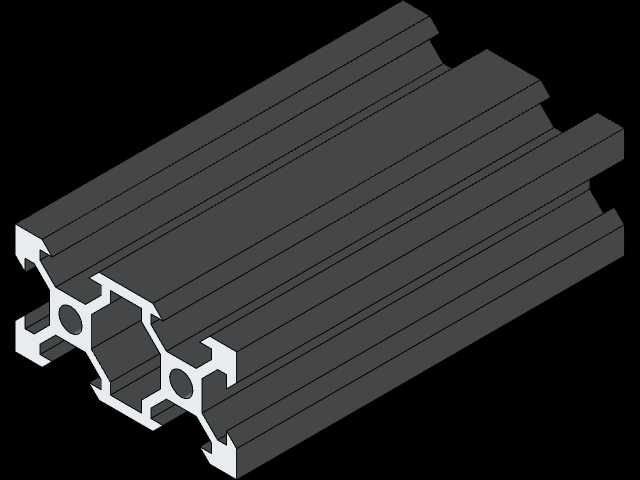

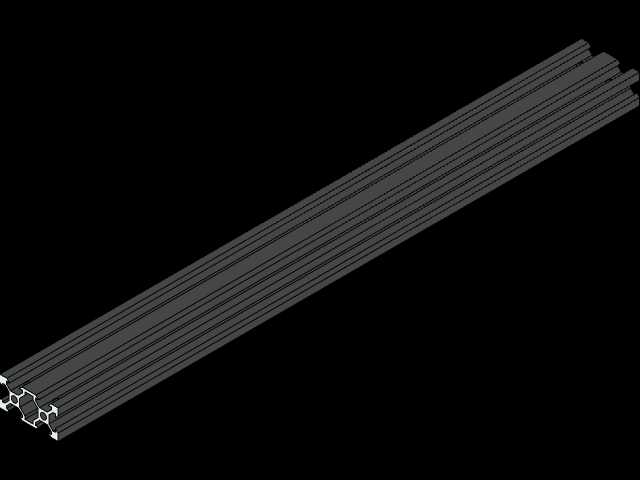

　　拓展不同的工艺验证功能。设计过程中优先考虑了实验场景的拆装便利性，所有功能模块均采用快拆式安装结构，挤出模块的料筒部分可快速拆卸清理，方便更换不同材质的原料时避免交叉污染，传动部分的导轨、同步带均采用外露式布局，日常维护时无需大面积拆解外罩即可完成张紧调整、润滑保养操作。电气控制部分的安装位全部预留在线缆走线槽内，框架型材的槽口内置走线空间，强弱电线路分离布置，避免加热单元的高温线路干扰信号传输。从安装适配性来看，整机的所有安装孔位均采用公制标准螺纹，可兼容市面上常规的3D打印挤出组件、直线滑台模块，后期做功能升级时无需重新加工定制连接件，可直接采购标准件完成替换。装置的机架采用4040系列铝型材拼接，连接角件均为标准压铸角件，

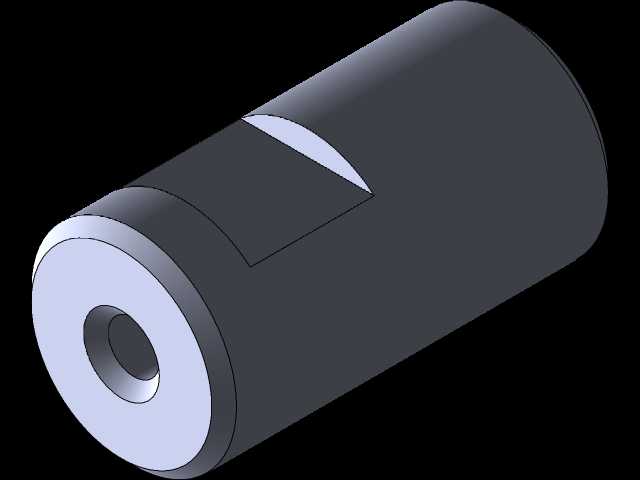

　　整体刚性可满足实验场景下的低速进给成型需求，运行过程中不会因为传动振动导致纤维丝出现偏移断丝的问题。在工艺适配层面，这套装置可实现不同直径的纺丝成型，通过更换不同内径的挤出喷嘴，即可适配0.1mm到1mm区间的纤维丝径加工需求，配合Z轴的高度调整，可实现单层纤维膜制备，也可实现多层纤维的定向堆叠，支撑不同孔隙率的生物降解支架制备实验。装置的操作侧全部面向正面布置，挤出单元的进料口、平台的取放空间、传动模块的调整手柄都设置在正面操作区域，实验人员站在设备正前方即可完成上料、参数调整、样件取放的全部操作，无需绕机操作，符合实验室单人操作的使用习惯。
