仿生扑翼拍动折叠联动鸟翼传动结构

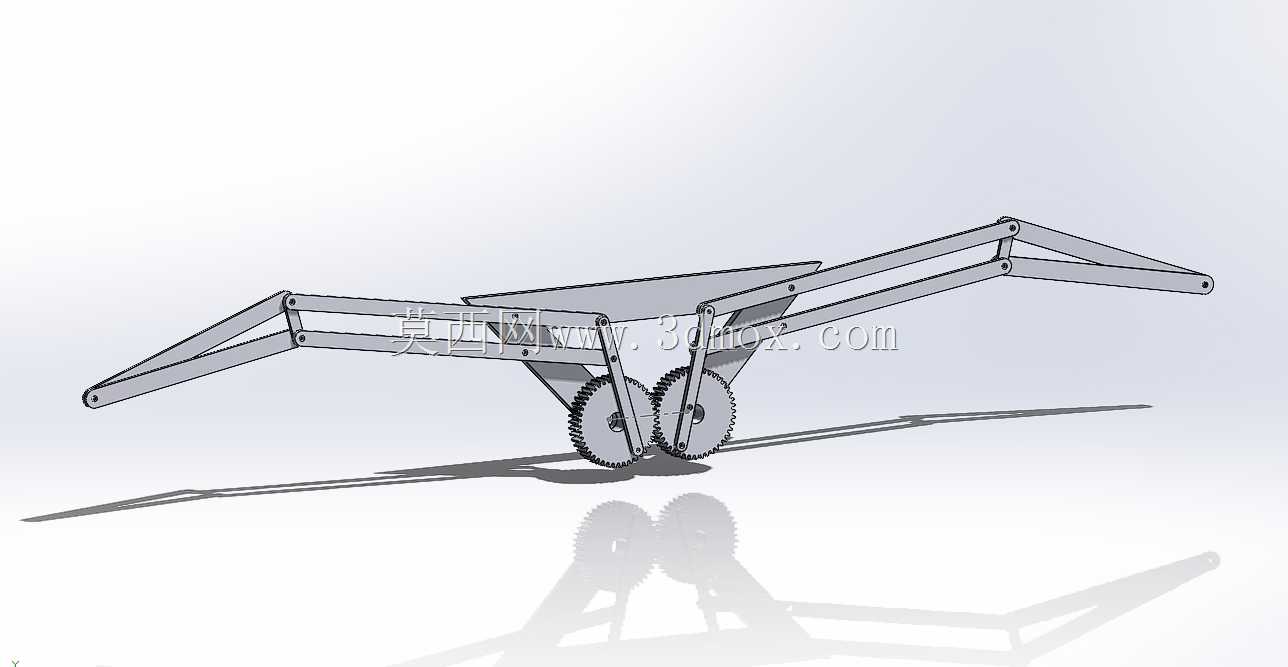

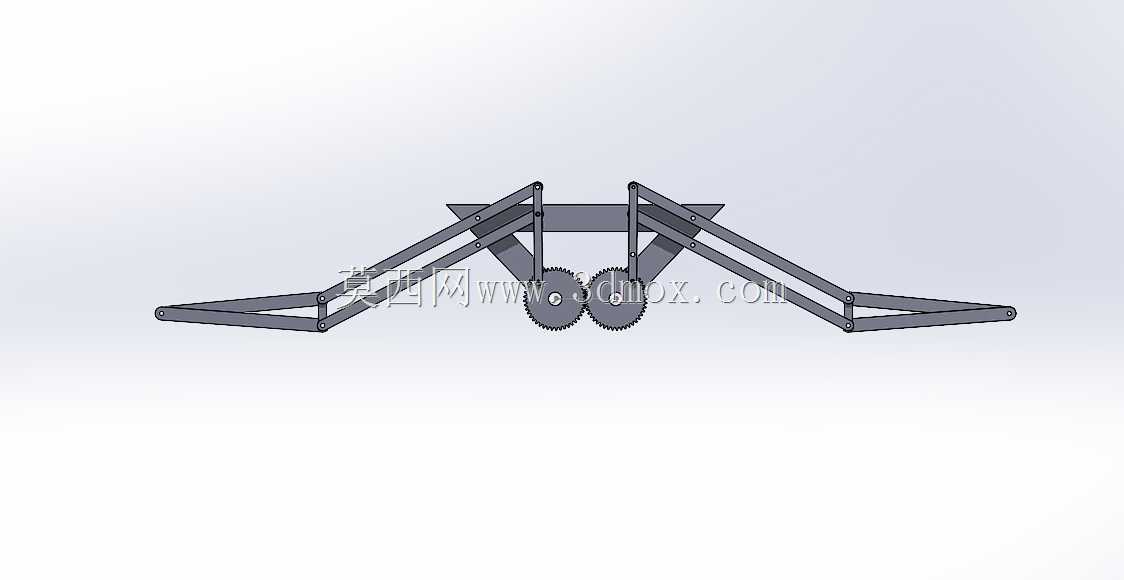

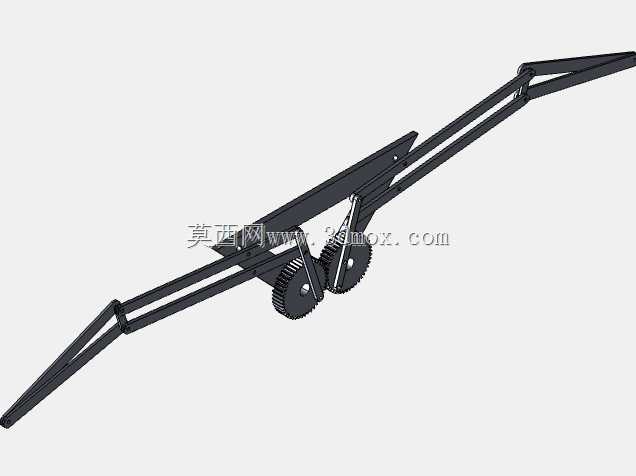

这套仿生鸟翼传动结构，核心是通过对称布置的齿轮副作为动力输入核心，配合多组铰接连杆实现两侧翼面的同步拍动与折叠复合动作，完全复刻自然鸟类飞行时的翼面运动轨迹，没有多余的冗余自由度，所有铰接点的转动副都做了同轴度约束，避免运动过程中出现卡滞或侧隙过大的问题。从实际落地场景来看，这套结构首先适配小型仿生扑翼无人机的动力传动段，相比传统固定翼或多旋翼飞行器，扑翼结构的气动效率更高、噪音更低，在低空近距离侦察、复杂狭小空间巡检场景下有独特优势，不会像多旋翼那样因为旋翼气流扰动在狭窄巷道、植被密集区域出现飞行稳定性问题；其次也可用于仿生机器人的动作执行端，比如科普展示类的仿生机器鸟展品、影视动画拍摄用的机械仿生道具，甚至是生物力学研究中用于验证鸟类飞行动力学的试验台架，不需要额外搭建复杂的运动模拟机构，直接通过这套结构的输入轴连接驱动源就能复现标准的扑翼折叠动作。

设计思路上没有采用常见的单连杆直驱拍动结构，而是在翼面中段增加了一组折叠铰接副，通过连杆长度的参数匹配，让翼面在下拍行程中保持完全展开状态获得最大气动接触面，在上抬行程中自动完成翼面折叠减小迎风阻力，这和真实鸟类飞行时的翼面形变逻辑完全一致，比单一自由度的扑翼结构气动效率提升至少三成以上。两侧翼面的动力通过中间啮合的两个等直径齿轮实现完全同步，不会出现两侧翼面动作差导致的飞行偏航问题，齿轮的模数选择兼顾了传动强度和整体重量，齿宽做了减薄处理，在满足小功率驱动下的扭矩传递要求的同时，尽可能降低整体结构重量，适配小型飞行器的载重限制。

安装边界方面，整个结构的核心传动段宽度控制在极小范围内，中间齿轮副的中心距根据翼面整体展长做匹配设计，所有连杆的铰接孔都采用统一规格的销轴直径，方便后期维护更换易损件，驱动源可以直接连接在其中一个齿轮的输入轴上，不需要额外增加换向传动结构，安装基面只需要预留对应齿轮轴的固定孔位即可，两侧翼面的展长可以根据实际使用需求调整连杆长度，不需要改动核心的齿轮传动部分，模块化程度较高。需要注意的是，所有连杆的铰接位置都预留了微小的轴向间隙，避免加工误差导致转动副抱死，同时翼面最外侧的连杆末端设计有标准的安装孔位，可以直接搭配蒙皮骨架或者轻质翼面材料，不需要额外做转接结构。

从功能特性来看，这套结构的运动学参数可调节范围较宽，通过调整中间驱动齿轮的转动角度范围，就能控制翼面的拍动幅度，调整折叠段连杆的长度比例，就能改变上抬行程中的翼面折叠角度，适配不同飞行场景下的气动需求——比如需要大升力的起飞阶段可以调大拍动幅度、减小折叠角度，需要长距离巡航时可以适当减小拍动幅度、增大折叠比降低能耗。整个结构的所有受力点都集中在铰接销轴和齿轮啮合位置，没有薄壁悬臂的受力薄弱段，长期运行下的结构可靠性更高，不会因为高频拍动出现连杆疲劳断裂的问题，适合长时间连续运行的仿生设备使用。
